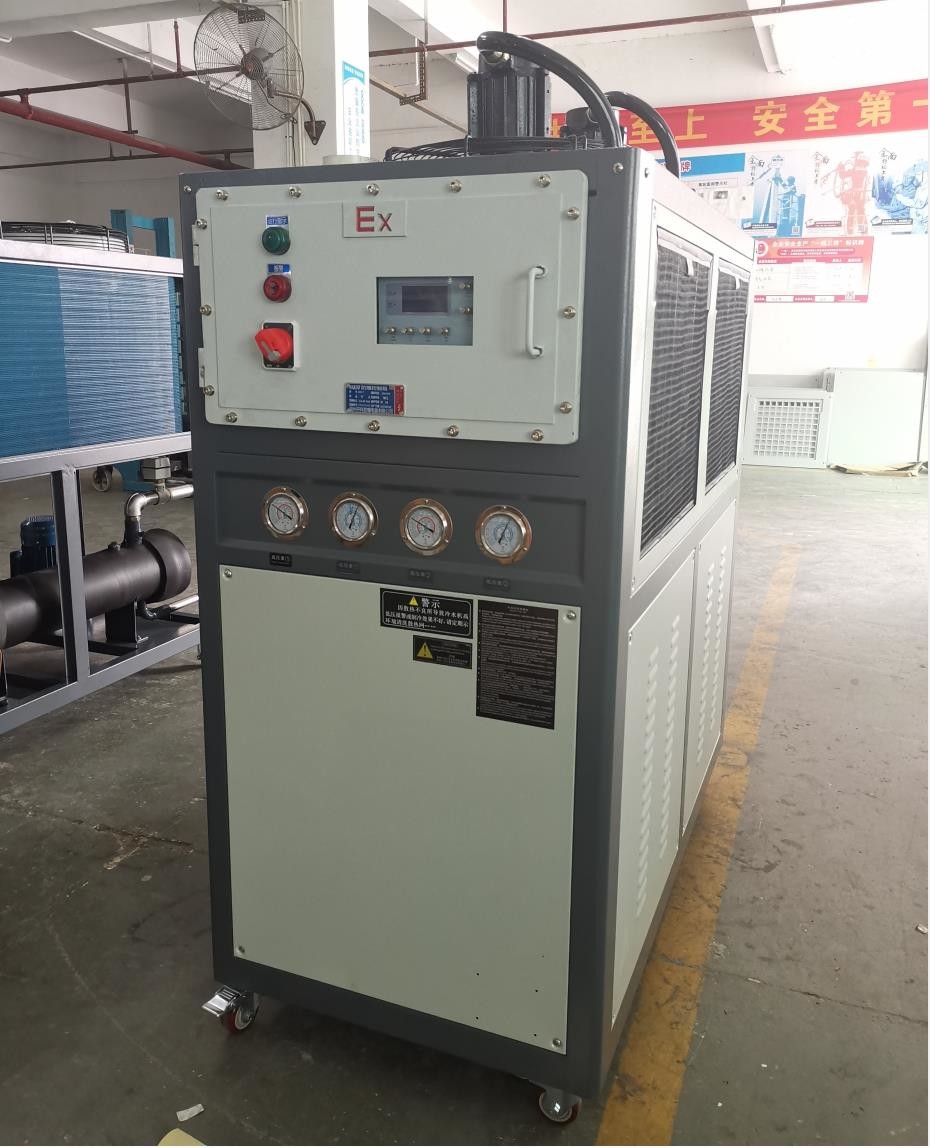

तेल प्रसंस्करण गैस प्रसंस्करण के लिए JLSF-10AD पीएलसी विस्फोट प्रूफ वाटर चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-10AD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 18 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200 यूनिट प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | एयर कूल्ड विस्फोट रोधी जल चिलर | कंप्रेसर: | विस्फोट प्रूफ़ स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | पंखों वाले |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग | शोर स्तर: | 60 डीबी |
| सुरक्षा स्तर: | आईपी54 | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | तेल प्रसंस्करण विस्फोट प्रूफ वाटर चिलर,गैस प्रसंस्करण विस्फोट प्रूफ वाटर चिलर,पी.एल.सी. विस्फोट प्रूफ चिलर |
||
उत्पाद विवरण
JLSF-10AD विस्फोट-प्रूफ वाटर चिलर तेल और गैस प्रसंस्करण, उपकरण शीतलन, सुरंग वेंटिलेशन प्रणाली
उत्पाद का वर्णन:
विस्फोट-प्रूफ चिलर एक शीतलन उपकरण है जिसे विशेष रूप से ज्वलनशील और विस्फोटक स्थानों के लिए डिज़ाइन किया गया है। इसके मुख्य घटकों में कंप्रेसर, मोटर, कंडेनसर, वाष्पीकरण आदि शामिल हैं।विस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन घटकों को मुख्य रूप से निम्नलिखित पहलुओं को शामिल करते हैं:
1. विस्फोट प्रतिरोधी मोटर:विस्फोट-सबूत चिलर का मोटर विस्फोट-सबूत मोटर को अपनाता है, और इसके खोल और वायरिंग विस्फोट-सबूत सामग्री से बने होते हैं ताकि मोटर की चिंगारी से विस्फोट का कारण न बन सके।
2. धमाका प्रतिरोधी कंप्रेसर:विस्फोट-प्रूफ चिलर का कंप्रेसर विस्फोट-प्रूफ कंप्रेसर को अपनाता है,और इसके आंतरिक यांत्रिक और विद्युत घटकों को एक ज्वलनशील और विस्फोटक वातावरण में इसके सुरक्षित संचालन को सुनिश्चित करने के लिए विस्फोट-सबूत डिजाइन को अपनाया जाता है.
3. विस्फोट प्रतिरोधी कंडेनसर:विस्फोट प्रतिरोधी शीतलक का संघनक विस्फोट प्रतिरोधी संघनक को अपनाता है,और इसकी सामग्री और संरचना विशेष रूप से ज्वलनशील और विस्फोटक वातावरण के लिए डिज़ाइन की गई है ताकि यह विस्फोट का कारण न बन सके.
4. विस्फोट प्रतिरोधी वाष्पीकरण:विस्फोट-प्रूफ चिलर के वाष्पीकरण में भी विस्फोट-प्रूफ वाष्पीकरण का प्रयोग किया जाता है और इसकी विशेष सामग्री और संरचना ज्वलनशील और विस्फोटक वातावरण में सुरक्षित रूप से काम कर सकती है।
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectएक ही समय में, जब एक विस्फोट प्रूफ चिलर का उपयोग,उपकरण की सुरक्षा सुनिश्चित करने के लिए प्रासंगिक सुरक्षा नियमों और परिचालन आवश्यकताओं के अनुसार काम करना भी आवश्यक है.
उत्पादन विशेषताएं:
विस्फोट प्रतिरोधी शीतलक एक प्रकार का शीतलन उपकरण है जो विशेष रूप से ज्वलनशील और विस्फोटक स्थानों के लिए डिज़ाइन किया गया है। इसकी मुख्य विशेषताओं में निम्नलिखित पहलू शामिल हैंः
1. विस्फोट प्रतिरोधी डिजाइनःविस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन को अपनाता है। इसके मुख्य घटक, जैसे कि मोटर, कंप्रेसर और कंडेनसर, विस्फोट-सबूत सामग्री और संरचनाओं के साथ डिज़ाइन किए गए हैं,और ज्वलनशील और विस्फोटक वातावरण में सुरक्षित रूप से काम कर सकते हैं.
2उच्च दक्षता और ऊर्जा की बचत:विस्फोट-प्रमाणित शीतलक उच्च दक्षता वाले कंप्रेसर और कंडेनसर का उपयोग करते हैं, जिनकी उच्च शीतलन दक्षता होती है और ऊर्जा की बचत हो सकती है।
3लचीली स्थापना:विस्फोट प्रतिरोधी शीतलक को घर के अंदर या बाहर स्थापित किया जा सकता है और विशिष्ट आवश्यकताओं के अनुसार प्रकार का चयन और स्थापना की जा सकती है।
4सरल रखरखाव:विस्फोट प्रतिरोधी शीतलक का रखरखाव अपेक्षाकृत सरल होता है, और केवल नियमित सफाई और रखरखाव की आवश्यकता होती है, जिसका रखरखाव अपेक्षाकृत आसान है।
5उच्च तापमान नियंत्रण सटीकताःविस्फोट प्रतिरोधी शीतलक एक सटीक तापमान नियंत्रण प्रणाली से सुसज्जित है, जो सटीक तापमान नियंत्रण प्राप्त कर सकता है।
6अनुप्रयोगों की विस्तृत श्रृंखलाःविस्फोट-सबूत शीतलक पेट्रोकेमिकल उद्योग, कोयला खदान, दवा विनिर्माण और पेंटिंग जैसे ज्वलनशील और विस्फोटक स्थानों के लिए उपयुक्त हैं।
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectएक ही समय में, जब एक विस्फोट प्रूफ चिलर का उपयोग,उपकरण की सुरक्षा सुनिश्चित करने के लिए प्रासंगिक सुरक्षा नियमों और परिचालन आवश्यकताओं के अनुसार काम करना भी आवश्यक है.
कार्य सिद्धांत:
विस्फोट प्रतिरोधी चिलर का कार्य सिद्धांत आम चिलर के समान ही है।लेकिन खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए डिजाइन और निर्माण में विस्फोट-सबूत उपायों की एक श्रृंखला ली गई हैविस्फोट प्रतिरोधी शीतलकों का सामान्य कार्य सिद्धांत निम्नलिखित है:
1शीतलन चक्र:विस्फोट प्रतिरोधी शीतलक उपकरण या प्रक्रिया में उत्पन्न गर्मी को परिसंचारी माध्यम (आमतौर पर पानी या अन्य शीतलन तरल) के माध्यम से अवशोषित करता है,और गर्मी फैलाव के लिए इसे कूलर में ले जाता है, और फिर शीतलन माध्यम शीतलन के लिए उपकरण के लिए वापस सर्कुलेट करता है।
2कंप्रेसर:चिलर के अंदर एक कंप्रेसर होता है, जो रेफ्रिजरेंट को संपीड़ित करता है ताकि यह उच्च दबाव में उच्च तापमान और उच्च दबाव वाली गैस बन जाए।
3कंडेनसर:उच्च तापमान और उच्च दबाव वाली गैस कंडेनसर के माध्यम से गुजरती है, शीतलन माध्यम के संपर्क में आती है और गर्मी छोड़ती है, शीतलक को ठंडा करती है और इसे तरल अवस्था में बदल देती है।
4विस्तार वाल्वःतरल शीतलक विस्तार वाल्व के माध्यम से वाष्पीकरण में प्रवेश करता है।विस्तार वाल्व का कार्य प्रशीतन के दबाव और तापमान को कम करना है ताकि यह कम तापमान और कम दबाव वाली वाष्पित गैस बन जाए.
5वाष्पीकरण:निम्न तापमान और निम्न दबाव पर वाष्पित गैस वाष्पीकरक से होकर गुजरती है, उपकरण या प्रक्रिया से संपर्क करती है जिसे ठंडा किया जाना है, गर्मी को अवशोषित करती है और इसे ठंडा करती है।
विस्फोट-प्रूफ चिलर में, कार्य सिद्धांत की कुंजी विस्फोट-प्रूफ डिजाइन और निर्माण है।
कुछ सामान्य विस्फोट सुरक्षा उपाय:
- धमाका प्रतिरोधी विद्युत घटक:बिजली की चिंगारियों के कारण होने वाले विस्फोटों को रोकने के लिए विस्फोट प्रतिरोधी मोटर्स, स्विच, सेंसर आदि का प्रयोग करें।
- विस्फोट प्रतिरोधी गोलाकार:चिलर का खोल विस्फोट-प्रूफ डिजाइन अपनाता है, जो आंतरिक दबाव और तापमान का सामना कर सकता है, और बाहरी ज्वलनशील गैसों को आंतरिक में प्रवेश करने से रोकता है।
- विस्फोटक गैस डिस्चार्जःविस्फोटक गैस के निर्वहन को सुरक्षित सीमा से परे विस्फोट दबाव को जारी करने के लिए शीतलक के डिजाइन में विचार किया जाता है।
- सामग्री का चयन:उच्च तापमान प्रतिरोधी, संक्षारण विरोधी और विस्फोट प्रतिरोधी सामग्री का उपयोग करें ताकि यह सुनिश्चित किया जा सके कि खतरनाक वातावरण में शीतलक विस्फोट जोखिमों का सामना कर सके और इसे रोक सके।
उपरोक्त विस्फोट-प्रतिरोधी शीतलक के सामान्य कार्य सिद्धांत और सामान्य विस्फोट-प्रतिरोधी उपाय हैं।विशिष्ट कार्य सिद्धांत और डिजाइन विवरण विभिन्न विस्फोट-सबूत मानकों और आवेदन आवश्यकताओं के कारण भिन्न हो सकते हैं.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 प्रशंसक |
तकनीकी मापदंडः
| मॉडल | JLSF-5HP | JLSF-10HP | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | |||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| भरने की मात्रा | किलो | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | |||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | |||||||||
| हवा का आयतन | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | ||||||||||
| मशीन का आकार | L | मिमी | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
अनुप्रयोग उद्योगः
विस्फोट-प्रूफ चिलर मुख्य रूप से निम्नलिखित उद्योगों में उपयोग किए जाते हैं जिनमें उपकरण सुरक्षा और विस्फोट-प्रूफ क्षमताओं के लिए उच्च आवश्यकताएं होती हैं:
1रासायनिक उद्योग:रासायनिक उद्योग में कई ज्वलनशील और विस्फोटक पदार्थ शामिल हैं, जैसे रासायनिक उत्पादन, पेट्रोलियम रिफाइनरी, पेंट निर्माण आदि।रासायनिक उपकरणों और प्रक्रियाओं के लिए सुरक्षित शीतलन और तापमान नियंत्रण प्रदान करने के लिए विस्फोट-प्रमाणित शीतलक का उपयोग किया जा सकता है.
2तेल और गैस उद्योगःतेल और गैस के निष्कर्षण, भंडारण, परिवहन और प्रसंस्करण के दौरान विस्फोट और आग का खतरा होता है।खतरनाक वातावरण में उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए शीतलन और तापमान नियंत्रण प्रदान करने के लिए विस्फोट प्रतिरोधी शीतलक का उपयोग किया जा सकता है.
3औषधि उद्योग:फार्मास्युटिकल प्रक्रियाओं में उपयोग किए जाने वाले कुछ रसायन विस्फोटक या ज्वलनशील हो सकते हैं। विस्फोट-सबूत शीतलक का उपयोग फार्मास्युटिकल उपकरणों के लिए सुरक्षित शीतलन और तापमान नियंत्रण प्रदान करने के लिए किया जा सकता है,औषधीय प्रक्रियाओं की सुरक्षा और उत्पाद की गुणवत्ता सुनिश्चित करना.
4इलेक्ट्रॉनिक्स और अर्धचालक उद्योग:इलेक्ट्रॉनिक्स और अर्धचालक विनिर्माण प्रक्रिया में प्रयुक्त रासायनिक पदार्थ और उपकरण विस्फोट और आग का खतरा पैदा कर सकते हैं।इलेक्ट्रॉनिक उपकरण और अर्धचालक विनिर्माण उपकरण के लिए शीतलन और तापमान नियंत्रण प्रदान करने के लिए विस्फोट-सबूत शीतलक का उपयोग किया जा सकता है, उत्पादन पर्यावरण की सुरक्षा सुनिश्चित करना।
5. ऑटोमोबाइल विनिर्माण उद्योग:ऑटोमोबाइल विनिर्माण में विभिन्न पेंटिंग, स्प्रे और सूखी प्रक्रियाएं शामिल हैं, और स्प्रे पेंट और सॉल्वैंट्स ज्वलनशील होते हैं।पेंटिंग और सुखाने के उपकरण के लिए सुरक्षित शीतलन और तापमान नियंत्रण प्रदान करने के लिए विस्फोट प्रूफ चिलर का उपयोग किया जा सकता है.
6कोयला खदान और खनन उद्योग:कोयला खदानों और खदानों में ज्वलनशील गैसों के जमा होने और विस्फोट का खतरा है।खनन उपकरण और प्रक्रियाओं के सुरक्षित संचालन को सुनिश्चित करने के लिए सुरक्षित शीतलन और तापमान नियंत्रण प्रदान करने के लिए विस्फोट-सबूत शीतलक का उपयोग किया जा सकता है.
विस्फोट-सबूत शीतलक में विशेष सुरक्षा डिजाइन और विस्फोट-सबूत उपाय होते हैं, जैसे विस्फोट-सबूत विद्युत घटकों, उच्च तापमान प्रतिरोधी सामग्री,विस्फोट-प्रूफ संलग्नकखतरनाक वातावरण में उपकरणों के कारण विस्फोट या आग के जोखिम को कम करने के लिए। इन उद्योगों में,विस्फोट प्रतिरोधी शीतलक प्रक्रिया सुरक्षा सुनिश्चित करने और कर्मियों के जीवन और संपत्ति की रक्षा के लिए महत्वपूर्ण उपकरण हैं.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
विस्फोट प्रतिरोधी शीतलक कितना सुरक्षित है?
धमाका प्रतिरोधी शीतलकों का सुरक्षा प्रदर्शन खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए विशेष डिजाइन और निर्माण के माध्यम से होता है।निम्नलिखित विस्फोट-प्रूफ शीतलक के सुरक्षा प्रदर्शन पर विचार हैं।:
1. विस्फोट प्रतिरोधी डिजाइनःविस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन को अपनाते हैं, जिसमें विस्फोट-सबूत आवासों, विस्फोट-सबूत विद्युत घटकों और विस्फोट-सबूत सामग्री का उपयोग शामिल है।ये डिजाइन उपाय चिंगारी या विस्फोट के अन्य संभावित स्रोतों को रोकने.
2विस्फोट-सबूत मानकों का अनुपालनःविस्फोट-सबूत शीतलक आमतौर पर विशेष विस्फोट-सबूत मानकों और विनिर्देशों का अनुपालन करते हैं, जैसे कि अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल आयोग (आईईसी) के विस्फोट-सबूत मानकों,यूरोपीय विस्फोट प्रतिरोधी मानक (एटीईएक्स)विस्फोटक वातावरण में सुरक्षित प्रदर्शन के लिए इनका कठोर परीक्षण और प्रमाणन किया जाता है।
3. विस्फोट गैस डिस्चार्जःविस्फोट-प्रमाणित शीतलकों के डिजाइन में विस्फोट गैस निर्वहन पर विचार किया जाता है, ताकि विस्फोट दबाव को सुरक्षित सीमा से परे जारी किया जा सके और उपकरण और कर्मियों को नुकसान कम किया जा सके।
4तापमान और दबाव की निगरानी:विस्फोट-प्रमाणित शीतलक आमतौर पर तापमान और दबाव निगरानी उपकरणों से लैस होते हैं, जो वास्तविक समय में उपकरण की कार्य स्थिति की निगरानी कर सकते हैं।एक बार तापमान या दबाव सुरक्षित सीमा से अधिक हो जाने पर, यह संभावित खतरे से बचने के लिए एक अलार्म ट्रिगर करेगा या स्वचालित रूप से बंद हो जाएगा।
5उच्च तापमान प्रतिरोधी सामग्रीःविस्फोट प्रतिरोधी शीतलक उच्च तापमान प्रतिरोधी सामग्री का उपयोग करते हैं,जो उच्च तापमान वातावरण में संरचनात्मक स्थिरता और अखंडता बनाए रख सकता है और उच्च तापमान से होने वाले सुरक्षा खतरों को कम कर सकता है.
6अतिभार संरक्षण:विस्फोट प्रतिरोधी शीतलकों में आमतौर पर अतिभार संरक्षण कार्य होता है। जब उपकरण अतिभारित होता है या विफल हो जाता है,यह स्वचालित रूप से बंद हो जाएगा या उपकरणों और ऑपरेटरों की सुरक्षा की रक्षा के लिए अन्य सुरक्षा उपाय करेगा.
सामान्य तौर पर, विस्फोट-सबूत शीतलक को खतरनाक वातावरण में उनके सुरक्षित प्रदर्शन को सुनिश्चित करने के लिए विशेष सुरक्षा विचार के साथ डिजाइन और निर्मित किया गया है।इन सुरक्षा प्रदर्शन उपायों को आग के जोखिम को कम करने के लिए डिज़ाइन किया गया है, विस्फोट और अन्य खतरनाक घटनाओं और उपकरण, श्रमिकों और पर्यावरण की सुरक्षा के लिए।
