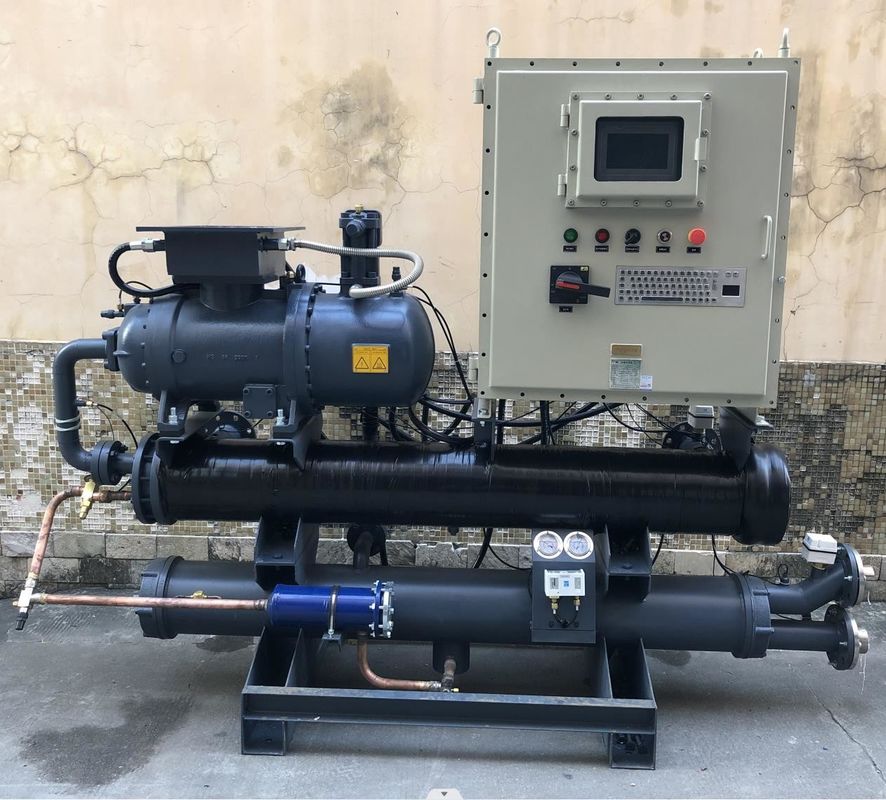

JLSW-40AD कम शोर पानी ठंडा पेंच चिलर विस्फोट प्रूफ सीई प्रमाणित
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | JLSW-40AD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर-कूल्ड विस्फोट-प्रूफ़ चिलर | कंप्रेसर प्रकार: | पेंच |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | खोल और ट्यूब |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | कम शोर | विस्फोट रोधी उपाय: | विस्फोट रोधी मोटर/विद्युत घटक |
| विस्फोट प्रूफ ग्रेड: | BT4/CT4 | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | कम शोर पानी ठंडा पेंच चिलर,पानी से ठंडा स्क्रू चिलर विस्फोट प्रूफ,सीई स्क्रू वाटर चिलर |
||
उत्पाद विवरण
जेएलएसडब्ल्यू-40एडी जल-ठंडा विस्फोट-प्रूफ चिलर रासायनिक विनिर्माण, अनुसंधान प्रयोगशालाएं और रासायनिक भंडारण
उत्पाद का वर्णन:
जल-कूल्ड विस्फोट-प्रूफ चिलर (Water-cooled explosion-proof chiller) एक विस्फोट-प्रूफ डिजाइन वाला चिलर है,जो ठंडा करने के लिए जल शीतलन का उपयोग करता है और विस्फोट-सबूत सुरक्षा क्षमताएं रखता हैयह खतरनाक वातावरण में प्रयोग होने पर विस्फोट के जोखिम को कम करता है और प्रक्रिया उपकरण के सुरक्षित संचालन को सुनिश्चित करता है।
जल-कूल्ड विस्फोट-प्रूफ चिलर की मुख्य विशेषताओं में शामिल हैंः
1. विस्फोट प्रतिरोधी डिजाइनःजल-कूल्ड विस्फोट-प्रूफ चिलर विस्फोट-प्रूफ उपायों को अपनाता है, जिसमें विस्फोट-प्रूफ सामग्री, सील डिजाइन और विस्फोट-प्रूफ विद्युत घटकों आदि का उपयोग शामिल है,चिंगारियों या लौ से होने वाले विस्फोटों को रोकने के लिएइसका निर्माण और सामग्री खतरनाक वातावरण में सुरक्षा बढ़ाता है।
2पानी से ठंडा करने की विधि:जल-कूल्ड विस्फोट-प्रूफ चिलर जल-कूलिंग द्वारा शीतलन प्रदान करते हैं, आमतौर पर उत्पन्न गर्मी को हटाने के लिए शीतलन टॉवर या शीतलन जल परिसंचरण प्रणाली का उपयोग करते हैं।यह विधि ऐसे अनुप्रयोगों के लिए उपयुक्त है जिनमें बड़ी मात्रा में शीतलन जल की आवश्यकता होती है, जैसे पेट्रोकेमिकल उद्योग या अन्य उच्च तापमान प्रक्रियाएं।
3. विस्फोट प्रतिरोधी प्रमाणीकरण:जल-कूल्ड विस्फोट-प्रूफ चिलरों को आमतौर पर विशेष विस्फोट-प्रूफ प्रमाणन पास करने की आवश्यकता होती है ताकि यह सुनिश्चित किया जा सके कि वे प्रासंगिक विस्फोट-प्रूफ मानकों और आवश्यकताओं के अनुरूप हैं।ये प्रमाणन क्षेत्र और उद्योग के अनुसार भिन्न हो सकते हैं, जैसे कि एटीईएक्स प्रमाणन, आईईसीईएक्स प्रमाणन या यूएल प्रमाणन।
4सुरक्षा प्रदर्शनःजल-कूल्ड विस्फोट-सबूत शीतलक उच्च सुरक्षा प्रदर्शन करते हैं। विशेष डिजाइन और सामग्री चयन के माध्यम से, वे ज्वलनशील और विस्फोटक वातावरण में विश्वसनीय शीतलन समाधान प्रदान कर सकते हैं।वे खतरनाक वातावरण में विश्वसनीयता और स्थायित्व सुनिश्चित करने के लिए कठोर परीक्षण और मूल्यांकन से गुजरते हैं.
जल-कूल्ड विस्फोट-सबूत शीतलक आमतौर पर उन स्थानों में उपयोग किए जाते हैं जिन्हें ज्वलनशील और विस्फोटक वातावरण में शीतलन प्रदान करने की आवश्यकता होती है, जैसे पेट्रोकेमिकल संयंत्र, रिफाइनरी, रासायनिक संयंत्र,धूल के वातावरण, आदि पानी से ठंडा विस्फोट-प्रूफ चिलर का चयन और उपयोग करते समय,विशेष विस्फोट-सबूत आवश्यकताओं और स्थानीय नियमों और मानकों के अनुसार उपकरण की अनुपालन और सुरक्षा सुनिश्चित की जानी चाहिए.
उत्पादन विशेषताएं:
जल-कूल्ड विस्फोट-प्रूफ चिलर का विस्फोट-प्रूफ डिजाइन निम्नलिखित विशेषताओं का है:
1. विस्फोट प्रतिरोधी आवरण:जल-कूल्ड विस्फोट-सबूत शीतलक आमतौर पर एक विशेष विस्फोट-सबूत आवरण या विस्फोट-सबूत बॉक्स डिजाइन को अपनाते हैं।इन आवरणों की उच्च शक्ति और संक्षारण प्रतिरोध विस्फोटक वातावरण में प्रभावी सुरक्षा प्रदान करता हैविस्फोट-प्रूफ आवरणों से विस्फोट के जोखिम को कम किया जाता है क्योंकि वे चिंगारी, लौ या गर्म सतहों को रोकते हैं जो विस्फोट का कारण बन सकती हैं।
2. विस्फोट प्रतिरोधी विद्युत घटक:जल-कूल्ड विस्फोट-प्रूफ चिलर के विद्युत घटकों में विशेष रूप से डिजाइन किए गए विस्फोट-प्रूफ विद्युत घटकों को अपनाया गया है। ये घटकों आर्क द्वारा प्रज्वलन को रोकते हैं,विस्फोटक और ज्वलनशील वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए चिंगारी या उच्च तापमानविस्फोट प्रतिरोधी विद्युत घटकों में विस्फोट प्रतिरोधी मोटर, स्विच, प्लग कनेक्टर और केबल आदि शामिल हो सकते हैं।
3सील डिजाइनःज्वलनशील गैस या धूल को चिलर में प्रवेश करने से रोकने के लिए, पानी से ठंडा विस्फोट-प्रूफ चिलर एक सील डिजाइन को अपनाता है।यह डिजाइन बाहरी ज्वलनशील पदार्थों को आंतरिक विद्युत या यांत्रिक घटकों के संपर्क में आने से रोक सकता है, जिससे विस्फोट का खतरा कम हो जाता है।
4. निकास प्रणाली:जल-कूल्ड विस्फोट-प्रूफ चिलर में उपकरण के बाहर से उत्पन्न गर्मी और निकास गैसों को बाहर निकालने के लिए एक निकास प्रणाली से भी लैस किया जा सकता है।यह जलने योग्य गैसों या धूल के संचय से बचते हुए इकाई के अंदर तापमान को कम करने में मदद करता है, जिससे विस्फोट की संभावना कम हो जाती है।
5. विस्फोट प्रतिरोधी प्रमाणीकरण:जल-कूल्ड विस्फोट-प्रूफ चिलरों को आमतौर पर संबंधित विस्फोट-प्रूफ सर्टिफिकेशन जैसे कि ATEX सर्टिफिकेशन, IECEx सर्टिफिकेशन या UL सर्टिफिकेशन पास करने की आवश्यकता होती है। These certifications ensure that the chiller complies with specific explosion-proof standards and safety requirements to provide highly reliable explosion-proof protection in flammable and explosive environments.
ये विस्फोट-प्रूफ डिजाइन विशेषताएं जल-कूल्ड विस्फोट-प्रूफ चिलर को ज्वलनशील और विस्फोटक वातावरण में विश्वसनीय शीतलन समाधान प्रदान करने और विस्फोट के जोखिम को कम करने में सक्षम बनाती हैं।जल-कूल्ड विस्फोट-प्रूफ चिलर चुनते समय, आपको यह सुनिश्चित करना चाहिए कि यह स्थानीय नियमों और मानकों का अनुपालन करता है, और उपकरण की सुरक्षा और अनुपालन सुनिश्चित करने के लिए एक पेशेवर इंजीनियर से परामर्श करें।
कार्य सिद्धांत:
जल-कूल्ड विस्फोट-प्रूफ चिलर के काम करने के सिद्धांत में मुख्य रूप से निम्नलिखित चरण शामिल हैंः
1.कंप्रेसर:सबसे पहले, जल-कूल्ड विस्फोट-प्रूफ चिलर का कंप्रेसर निम्न तापमान और निम्न दबाव वाले शीतलक गैस को साँस लेगा और इसे उच्च तापमान और उच्च दबाव वाले गैस में संपीड़ित करेगा।
2. कंडेनसर:संपीड़ित उच्च तापमान और उच्च दबाव वाली गैस संघनक में प्रवेश करती है, जहां यह गैस को ठंडा करने और इसे तरल में संघनित करने के लिए पानी के साथ गर्मी का आदान-प्रदान करती है।
3विस्तार वाल्वःद्रव में संघनित शीतल द्रव विस्तार वाल्व के माध्यम से वाष्पीकरण में प्रवेश करता है। इस समय, द्रव शीतल द्रव का दबाव अचानक गिर जाता है,और तरल शीतलक एक गैस में विस्तार होता है, आसपास की गर्मी को अवशोषित करता है, और वाष्पीकरण में पानी को ठंडा करता है।
4ठंडे पानी का चक्र:ठंडे पानी का चक्र ठंडे पानी को पानी के पंप के माध्यम से घुमाता है, पानी को उपकरण या प्रक्रिया में भेजता है जिसे ठंडा करने की आवश्यकता होती है,और पानी के तापमान को कम करने के लिए शीतलक के साथ गर्मी का आदान-प्रदान, और फिर इसे चिलर में वापस चलाता है।
5पुनः संपीड़न:वाष्पीकरक से गुजरने के बाद शीतलक गैस में बदल जाता है और एक नया चक्र शुरू करने के लिए फिर से कंप्रेसर में चूसा जाता है।
संक्षेप में, जल-कूल्ड विस्फोट-सबूत चिलर शीतलक को संपीड़ित करने, संघनित करने, वाल्व का विस्तार करने और ठंडे पानी के परिसंचरण के चरणों के माध्यम से आसपास की गर्मी को अवशोषित करता है,और फिर पानी के परिसंचरण के माध्यम से तापमान को कम करता है.
तकनीकी मापदंडः
| मॉडल | JLSW-30AD | JLSW-40AD | JLSW-50AD | JLSW-60AD | JLSW-80AD | JLSW-100AD | जेएलएसडब्ल्यू-120एडी | JLSW-150AD | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| टीआर | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| विद्युत धारा | ए | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | मिमी | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | मिमी | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| इकाई भार | किलो | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| मॉडल | जेएलएसडब्ल्यू-170एडी | JLSW-200AD | JLSW-230AD | JLSW-260AD | JLSW-280AD | जेएलएसडब्ल्यू-310एडी | जेएलएसडब्ल्यू-350एडी | जेएलएसडब्ल्यू-400एडी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| टीआर | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| विद्युत धारा | ए | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | मिमी | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | मिमी | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| इकाई भार | किलो | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
अनुप्रयोग उद्योगः
जल-कूल्ड विस्फोट-सबूत शीतलक मुख्य रूप से खतरनाक वातावरण में उपयोग किए जाते हैं जिन्हें विस्फोट-सबूत और अग्नि सुरक्षा की आवश्यकता होती है। निम्नलिखित कुछ विशिष्ट उद्योग अनुप्रयोग हैंः
1पेट्रोकेमिकल उद्योग:तेल शोधन, रासायनिक, प्राकृतिक गैस प्रसंस्करण और अन्य उद्योगों में तापमान नियंत्रण की आवश्यकता वाले उपकरण और प्रक्रियाएं।
2औषधि उद्योग:उपकरण और प्रक्रियाएं जिन्हें दवा उत्पादन में तापमान नियंत्रण की आवश्यकता होती है, जैसे कि किण्वक, रिएक्टर आदि।
3कोयला खनन उद्योग:उपकरण और प्रक्रियाएं जिन्हें कोयला खदानों में तापमान को नियंत्रित करने की आवश्यकता होती है, जैसे कि खदान वेंटिलेशन प्रणालियों में शीतलन उपकरण।
4इलेक्ट्रॉनिक्स उद्योगःउपकरण और प्रक्रियाएं जिन्हें तापमान नियंत्रण की आवश्यकता होती है, जैसे कि अर्धचालक निर्माण और इलेक्ट्रॉनिक घटक उत्पादन।
5सैन्य उद्योग:सैन्य निर्माण को खतरनाक वातावरण में किया जाना चाहिए और जल-कूल्ड विस्फोट-प्रूफ चिलर का उपयोग उपकरण और कर्मियों की सुरक्षा सुनिश्चित कर सकता है।
संक्षेप में, जल-कूल्ड विस्फोट-प्रूफ चिलर का उपयोग मुख्य रूप से खतरनाक वातावरण में किया जाता है जिसमें उपकरण और कर्मियों की सुरक्षा सुनिश्चित करने के लिए विस्फोट-प्रूफ और अग्नि सुरक्षा की आवश्यकता होती है।जिन उद्योगों को जल-कूल्ड विस्फोट-प्रूफ चिलर का उपयोग करने की आवश्यकता है उनमें मुख्य रूप से पेट्रोकेमिकल शामिल हैं, दवा, कोयला खनन, इलेक्ट्रॉनिक्स, सैन्य और अन्य उद्योग।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधि:
जल-कूल्ड विस्फोट-प्रूफ चिलर का रखरखाव उपकरण के सामान्य संचालन और जीवनकाल में महत्वपूर्ण भूमिका निभाता है। निम्नलिखित कुछ बातों पर ध्यान देना चाहिए:
1नियमित रखरखाव:जल-कूल्ड विस्फोट-सबूत चिलर को नियमित रखरखाव, कंडेनसर और वाष्पीकरण और अन्य घटकों की सफाई की आवश्यकता होती है,और उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए शीतलक के दबाव की जाँच.
2जल गुणवत्ता प्रबंधन:पानी से ठंडा विस्फोट-प्रूफ चिलर की शीतलन प्रणाली को शीतलन माध्यम के रूप में पानी का उपयोग करने की आवश्यकता है, इसलिए पानी की गुणवत्ता के प्रबंधन पर ध्यान देना आवश्यक है,नियमित रूप से पानी की गुणवत्ता की जांच करें, समय पर पानी को खराब गुणवत्ता वाले पानी से बदल दें, और संरक्षक जैसे रसायन जोड़ें।
3- विद्युत प्रणाली की जाँच करें:The electrical system of the water-cooled explosion-proof chiller needs to be checked regularly to ensure that the electrical equipment is working normally and to avoid safety problems caused by electrical failures.
4फ़िल्टर स्क्रीन साफ करें:पानी से ठंडा विस्फोट-प्रूफ चिलर की जल परिसंचरण प्रणाली में एक फिल्टर स्क्रीन होगी,और फ़िल्टर स्क्रीन को नियमित रूप से साफ करने की आवश्यकता है ताकि फ़िल्टर स्क्रीन के अवरुद्ध होने से बचें और पानी के परिसंचरण को प्रभावित करें.
5.सुरक्षा पर ध्यान देंःजल-कूल्ड विस्फोट-प्रूफ चिलर का रखरखाव करते समय, आपको गलत संचालन के कारण होने वाले खतरे से बचने के लिए सुरक्षा पर ध्यान देने की आवश्यकता है।
संक्षेप में, पानी से ठंडा विस्फोट-सबूत चिलर का रखरखाव बहुत महत्वपूर्ण है, और इसे साफ करने की आवश्यकता है,उपकरण के सामान्य संचालन और सुरक्षा प्रदर्शन को सुनिश्चित करने के लिए नियमित रूप से निरीक्षण और प्रतिस्थापित किया जाता हैसाथ ही जल गुणवत्ता प्रबंधन, विद्युत प्रणाली निरीक्षण, फिल्टर सफाई और सुरक्षित संचालन पर ध्यान दिया जाना चाहिए।
