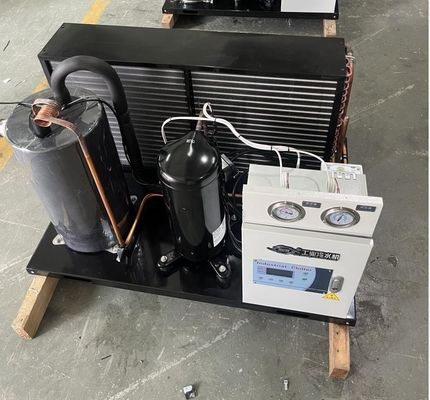

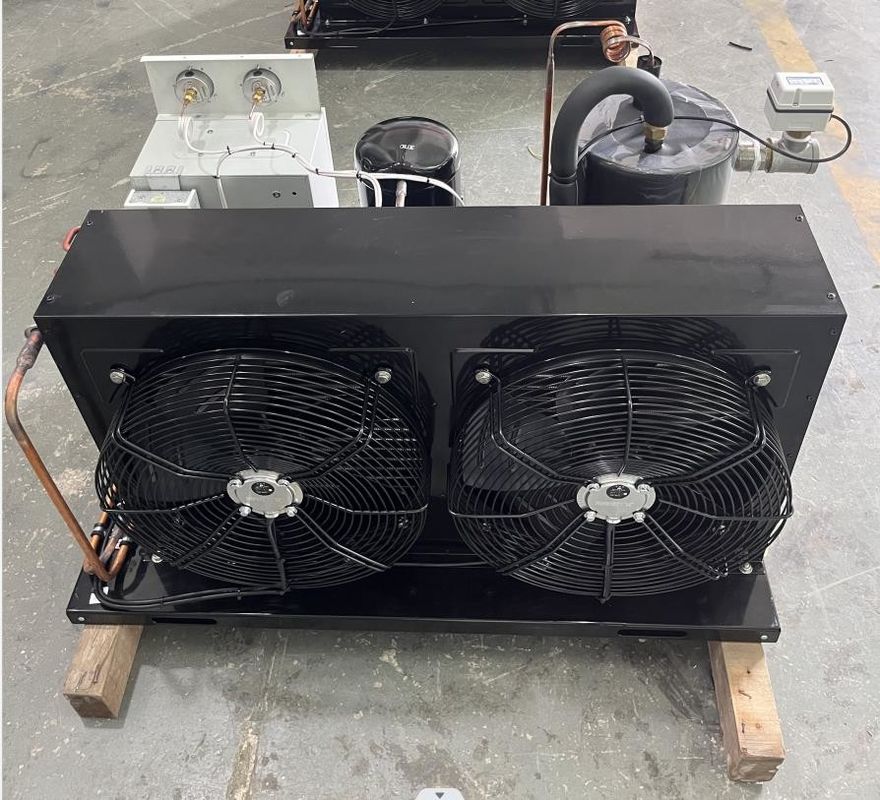

JLSF-5HP वाटर चिलर मशीन एयर सेंट्रीफ्यूगल पंप के साथ ठंडा
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-5एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | दस दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 600 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | आवेदन: | औद्योगिक/वाणिज्यिक |
|---|---|---|---|
| नियंत्रक: | माइक्रोप्रोसेसर/पीएलसी | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | पंखों वाले |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | ध्वनि का स्तर: | 60-65dB(ए) |
| पंप: | केंद्रत्यागी | शीतल: | R22/R407C/R134A/R410A/R404A |
| सुरक्षा: | उच्च/निम्न दबाव/अधिभार/चरण अनुक्रम/एंटी-फ्रीजिंग | वारंटी: | 12 महीने |
| प्रमुखता देना: | JLSF-5HP वाटर चिल्लर मशीन,जल शीतलक मशीन केन्द्रापसारक,वायुप्रशीत केन्द्रापसारक जल शीतलक |
||
उत्पाद विवरण
जेएलएसएफ-5एचपी एयर कूल्ड वाटर चिलर अर्धचालक, एकीकृत सर्किट और ऑप्टोइलेक्ट्रॉनिक उपकरणों का निर्माण
उत्पाद का वर्णन:
वायु-कूल्ड मॉड्यूलर मशीन एक प्रकार का प्रशीतन उपकरण है जो प्रशीतन प्राप्त करने के लिए वायु शीतलन का उपयोग करता है। यह आमतौर पर एक कंप्रेसर, एक कंडेनसर, एक विस्तार वाल्व,और एक वाष्पीकरण, आदि यह प्रशीतन के उद्देश्य को प्राप्त करने के लिए वाष्पीकरण और संघनक के बीच प्रशीतन को प्रसारित कर सकता है।
उत्पादन विशेषताएं:
पारंपरिक जल-कूल्ड रेफ्रिजरेशन उपकरण की तुलना में, वायु-कूल्ड मॉड्यूलर इकाइयों के मुख्य फायदे हैंः
1पानी के स्रोत की आवश्यकता नहीं:हवा से ठंडा मॉड्यूलर मशीन को पानी के स्रोत की आवश्यकता नहीं है, जो पानी से ठंडा प्रशीतन उपकरण में मौजूद पैमाने और संक्षारण की समस्याओं से बच सकता है,और जल संसाधनों को भी बचा सकता है.
2. व्यापक अनुप्रयोगःहवा से ठंडा मॉड्यूलर मशीन उच्च परिवेश तापमान वाले स्थानों में सामान्य रूप से काम कर सकती है,जबकि पानी से ठंडा प्रशीतन उपकरण केवल तब ही सामान्य रूप से काम कर सकता है जब पानी स्रोत का तापमान उपयुक्त हो, इसलिए हवा से ठंडा मॉड्यूलर मशीन का आवेदन दायरा व्यापक है।
3कम रखरखाव लागत:चूंकि वायु-कूल्ड मॉड्यूलर मशीन को पानी की आवश्यकता नहीं है, इसलिए इसकी रखरखाव लागत अपेक्षाकृत कम है, और नियमित रूप से पानी की गुणवत्ता की जांच और सफाई की आवश्यकता नहीं है।
4स्थापित करने में आसानःवायु-कूल्ड मॉड्यूलर मशीन को जल स्रोत पाइपलाइन से जोड़ने की आवश्यकता नहीं है, और स्थापना और कमीशन पानी-कूल्ड प्रशीतन उपकरण की तुलना में सरल हैं।
5पर्यावरण संरक्षण और ऊर्जा की बचत:हवा से ठंडा मॉड्यूलर मशीन अपशिष्ट जल का उत्पादन नहीं करेगा, जो पर्यावरण के लिए प्रदूषण को कम करता है।यह ऊर्जा की खपत को भी कम करता है क्योंकि इसे सहायक उपकरणों जैसे पानी के पंपों की आवश्यकता नहीं होती है.
वायु-कूल्ड मॉड्यूलर मशीन का व्यापक रूप से कुछ अवसरों में उपयोग किया गया है जिसमें प्रशीतन की आवश्यकता होती है, जैसे कि इलेक्ट्रॉनिक्स, खाद्य, चिकित्सा, रासायनिक और अन्य उद्योगों में प्रशीतन उपकरण।
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
हवा से ठंडा मॉड्यूलर मशीनों का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जिनमें निम्नलिखित पहलुओं तक सीमित नहीं हैंः
1इलेक्ट्रॉनिक्स उद्योग:वायु-कूल्ड मॉड्यूलर मशीनों का उपयोग इलेक्ट्रॉनिक उपकरणों के प्रशीतन के लिए किया जा सकता है, जैसे कि अर्धचालक निर्माण, एकीकृत सर्किट निर्माण, ऑप्टोइलेक्ट्रॉनिक उपकरण निर्माण, आदि।
2खाद्य उद्योग:वायुप्रशीत मॉड्यूलर मशीन का उपयोग खाद्य प्रसंस्करण जैसे पेय उत्पादन, बर्फ बनाने आदि में प्रशीतन के लिए किया जा सकता है।
3औषधि उद्योग:वायु-कूल्ड मॉड्यूलर मशीन का उपयोग औषधीय प्रक्रिया में प्रशीतन के लिए किया जा सकता है, जैसे कि दवा भंडारण, तैयारियों का फ्रीज-ड्राइंग आदि।
4रासायनिक उद्योग:वायु-कूल्ड मॉड्यूलर मशीन का उपयोग रासायनिक उत्पादन प्रक्रिया में शीतलन के लिए किया जा सकता है, जैसे कि ठीक रसायन, सिंथेटिक फाइबर, पेट्रोकेमिकल्स आदि।
5कृषि उद्योग:वायुप्रशीत मॉड्यूलर मशीन का उपयोग कृषि उत्पादन में प्रशीतन के लिए किया जा सकता है, जैसे कि कृषि उत्पाद भंडारण, प्रशीतित परिवहन आदि।
6- विमानन और एयरोस्पेस उद्योग:हवा से ठंडा मॉड्यूलर मशीनों का उपयोग उच्च तकनीक वाले क्षेत्रों जैसे विमानन और एयरोस्पेस जैसे विमानों और उपग्रहों में शीतलन के लिए किया जा सकता है।
संक्षेप में, हवा से ठंडा मॉड्यूलर मशीन कई उद्योगों में अनुप्रयोग है जो इन उद्योगों के लिए कुशल और विश्वसनीय प्रशीतन उपकरण प्रदान कर सकते हैं, उत्पादन दक्षता में सुधार,गुणवत्ता और लागत में कमी.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
वायु-कूल्ड मॉड्यूल मशीन क्यों चुनें
वायु-कूल्ड मॉड्यूल मशीन चुनने के कारण निम्नलिखित हैंः
1. व्यापक अनुप्रयोगःहवा से ठंडा मॉड्यूलर मशीन उच्च परिवेश तापमान वाले स्थानों में सामान्य रूप से काम कर सकती है,जबकि पानी से ठंडा रेफ्रिजरेटर केवल तब ही सामान्य रूप से काम कर सकता है जब पानी के स्रोत का तापमान उपयुक्त हो, इसलिए हवा से ठंडा मॉड्यूलर मशीन का आवेदन दायरा व्यापक है।
2जल संसाधनों की बचतःहवा से ठंडा मॉड्यूलर मशीन को पानी के स्रोतों की आवश्यकता नहीं है, जो पानी से ठंडा प्रशीतन उपकरण में मौजूद स्केल और संक्षारण जैसी समस्याओं से बच सकता है,और जल संसाधनों को भी बचा सकता है.
3स्थापित करने में आसानःवायु-कूल्ड मॉड्यूलर मशीन को जल स्रोत पाइपलाइन से जोड़ने की आवश्यकता नहीं है, और स्थापना और कमीशन पानी-कूल्ड प्रशीतन उपकरण की तुलना में सरल हैं।
4कम रखरखाव लागत:चूंकि वायु-कूल्ड मॉड्यूलर मशीन को पानी की आवश्यकता नहीं है, इसलिए इसकी रखरखाव लागत अपेक्षाकृत कम है, और नियमित रूप से पानी की गुणवत्ता की जांच और सफाई की आवश्यकता नहीं है।
5पर्यावरण संरक्षण और ऊर्जा की बचत:हवा से ठंडा मॉड्यूलर मशीन अपशिष्ट जल का उत्पादन नहीं करेगा, जो पर्यावरण के लिए प्रदूषण को कम करता है।यह ऊर्जा की खपत को भी कम करता है क्योंकि इसे सहायक उपकरणों जैसे पानी के पंपों की आवश्यकता नहीं होती है.
6उच्च दक्षता और ऊर्जा की बचत:वायु-कूल्ड मॉड्यूलर मशीन उच्च दक्षता वाली प्रशीतन तकनीक को अपनाती है, जो शीतलन प्रभाव सुनिश्चित करते हुए ऊर्जा की बचत और परिचालन लागत को कम कर सकती है।
7स्थिर और विश्वसनीय:हवा से ठंडा मॉड्यूलर मशीन परिपक्व प्रशीतन प्रौद्योगिकी और डिजाइन को अपनाता है, स्थिर और विश्वसनीय प्रदर्शन है,और उत्पादन प्रक्रिया की सुचारू प्रगति सुनिश्चित करने के लिए लंबे समय तक स्थिर रूप से चल सकता है.
संक्षेप में कहें तो वायुप्रशीत मॉड्यूलर मशीन का चुनाव पानी के संसाधनों को बचा सकता है, लागत को कम कर सकता है और पर्यावरण की रक्षा कर सकता है।स्थिरता और विश्वसनीयता, तो यह व्यापक रूप से कई उद्योगों में इस्तेमाल किया गया है।
