रासायनिक फाइबर पेपर उद्योग के लिए JLSF-30HP एयर कूल्ड कूलिंग चिलर मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-30एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | वारंटी: | 12 महीने |
| प्रमुखता देना: | जेएलएसएफ-30एचपी कूलिंग चिलर मशीन,एयर कूल्ड कूलिंग चिलर मशीन,कागज उद्योग हवा से ठंडा कूलर |
||
उत्पाद विवरण
जेएलएसएफ-30एचपी एयर कूल्ड वाटर चिलर कपड़ा, चमड़ा, रासायनिक फाइबर, कागज उद्योग
उत्पाद का वर्णन:

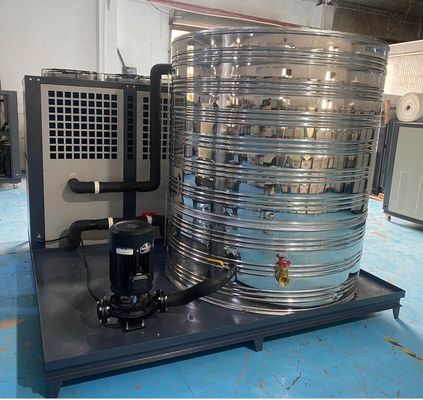

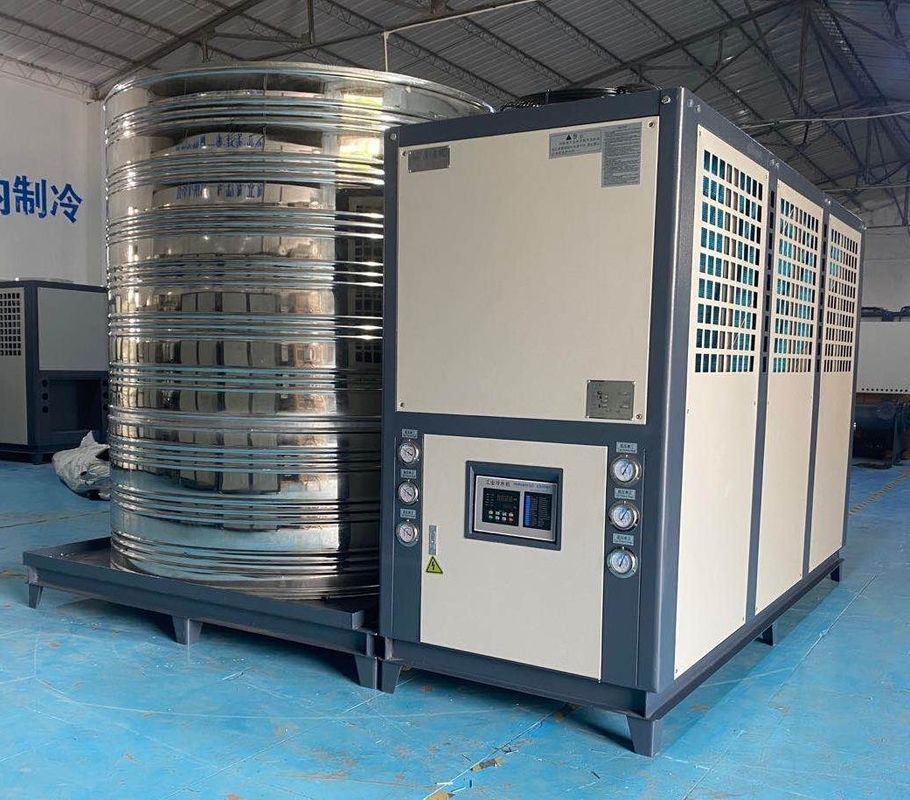

वायु-कूल्ड इंटीग्रेटेड चिलर एक शीतलन उपकरण है जो एक चिलर, एक अछूता पानी टैंक और एक बाहरी परिसंचरण पंप को एकीकृत करता है। यह वायु-कूल्ड शीतलन विधि को अपनाता है,और गर्मी एक अतिरिक्त शीतलन पानी स्रोत के बिना एक प्रशंसक के माध्यम से शीतलन प्रणाली से छुट्टी दी जाती हैएयर कूल्ड इंटीग्रेटेड चिलर का एकीकृत डिजाइन उपयोगकर्ताओं के लिए स्थापना को आसान बनाता है।
उत्पाद की विशेषताएं:
निम्नलिखित कुछ विशेषताएं और वायु-कूल्ड एकीकृत शीतलक के अनुप्रयोग परिदृश्य हैंः
1. सरलीकृत स्थापना:एयर कूल्ड इंटीग्रेटेड चिलर में एक कूलिंग टॉवर और एक चिलर शामिल है और इसकी स्थापना भारी पाइप और कूलिंग वाटर सिस्टम के बिना अपेक्षाकृत सरल है।
2स्थान की बचतःपारंपरिक शीतलन प्रणालियों की तुलना में, हवा से ठंडा एकीकृत शीतलक कम स्थान लेते हैं और सीमित स्थान वाले स्थानों के लिए उपयुक्त हैं।
3अंतर्निहित प्रशंसक:वायु-कूल्ड इंटीग्रेटेड चिलर में एक अंतर्निहित पंखा होता है और गर्मी पंखे के संचालन के माध्यम से, अतिरिक्त शीतलन पानी पंपों और शीतलन टावरों के बिना छुट्टी दी जाती है।
4स्वतंत्र संचालन:वायु-कूल्ड इंटीग्रेटेड चिलर बाहरी शीतलन जल स्रोत पर निर्भर किए बिना स्वतंत्र रूप से काम कर सकता है और कुछ वातावरणों के लिए उपयुक्त है जहां शीतलन जल प्रदान नहीं किया जा सकता है।
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
1औद्योगिक उत्पादन:वायु-कूल्ड एकीकृत चिलर औद्योगिक उत्पादन में शीतलन आवश्यकताओं के लिए उपयुक्त है, जैसे कि मशीनिंग, इंजेक्शन मोल्डिंग, लेजर कटिंग और अन्य प्रक्रियाओं में उपकरण शीतलन।
2वाणिज्यिक भवन:एयर-कूल्ड इंटीग्रेटेड चिलर का उपयोग वाणिज्यिक भवनों की एयर कंडीशनिंग प्रणाली में किया जा सकता है, जैसे कार्यालय भवन, शॉपिंग सेंटर, होटल और एयर कंडीशनिंग कूलिंग के लिए अन्य स्थान।
3डाटा सेंटर:डेटा सेंटर की उच्च शीतलन आवश्यकताओं के कारण, वायु-कूल्ड एकीकृत चिलर स्थिर शीतलन प्रभाव प्रदान कर सकता है और डेटा सेंटर के सामान्य संचालन को बनाए रख सकता है।
4चिकित्सा सुविधाएं:चिकित्सा सुविधाओं में उपकरण और मशीनों को भी ठंडा करने की आवश्यकता होती है, और हवा से ठंडा एकीकृत चिलर चिकित्सा सुविधाओं की शीतलन आवश्यकताओं को पूरा कर सकता है, जैसे कि अस्पताल के ऑपरेटिंग रूम,प्रयोगशालाएँआदि।
कुल मिलाकर, हवा से ठंडा एकीकृत शीतलक में आसान स्थापना, स्थान की बचत और स्वतंत्र संचालन के फायदे हैं और इसका व्यापक रूप से औद्योगिक,विभिन्न स्थानों की शीतलन आवश्यकताओं को पूरा करने के लिए वाणिज्यिक और चिकित्सा क्षेत्रों.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
वायुप्रशीत एकीकृत शीतलक का लाभ?
एयर-कूल्ड ऑल-इन-वन चिलर के कई फायदे हैं जो उन्हें कई अनुप्रयोगों के लिए एक लोकप्रिय शीतलन समाधान बनाते हैं। यहां एयर-कूल्ड ऑल-इन-वन चिलर के कुछ प्रमुख फायदे दिए गए हैंः
1स्थान की बचतःहवा से ठंडा एकीकृत शीतलक शीतलन टॉवर और शीतलक को एक साथ एकीकृत करता है, पारंपरिक शीतलन प्रणाली की तुलना में कम स्थान लेता है।शीतलन टावरों और शीतलन पूल को स्वतंत्र रूप से स्थापित करने की आवश्यकता नहीं है, जो मूल्यवान साइट स्थान को बचाता है और विशेष रूप से सीमित स्थान वाले स्थानों के लिए उपयुक्त है।
2सरल स्थापना और रखरखाव:चूंकि एयर कूल्ड इंटीग्रेटेड चिलर में कई घटक शामिल हैं, इसलिए स्थापना प्रक्रिया अपेक्षाकृत सरल है।भारी पाइप कनेक्शन और अतिरिक्त शीतलन जल प्रणालियों की आवश्यकता नहीं है, स्थापना और कमीशन के कार्यभार को कम करता है। साथ ही, चूंकि कोई जल स्रोत और जल उपचार उपकरण की आवश्यकता नहीं है, रखरखाव और रखरखाव लागत कम होती है।
3स्वतंत्र संचालन:वायु-कूल्ड एकीकृत शीतलक बाहरी शीतलन जल स्रोतों पर निर्भर किए बिना स्वतंत्र रूप से काम कर सकता है और ऐसे वातावरणों के लिए उपयुक्त है जहां शीतलन जल उपलब्ध नहीं है।यह कुछ स्थानों में लाभदायक बनाता है, जैसे दूरदराज के क्षेत्र, अस्थायी निर्माण स्थल या अस्थायी शीतलन की आवश्यकता वाले उपकरण।
4ऊर्जा बचत प्रभाव:वायु-कूल्ड इंटीग्रेटेड चिलर वायु-कूल्ड शीतलन विधि को अपनाता है, और गर्मी को अतिरिक्त शीतलन पानी पंपों और शीतलन टावरों के बिना, पंखे के माध्यम से छुट्टी दी जाती है।पारंपरिक जल शीतलन प्रणाली की तुलना में, यह ऊर्जा खपत और जल संसाधनों की खपत को कम करता है, बेहतर ऊर्जा-बचत प्रभाव है, और परिचालन लागत को कम करने में मदद करता है।
5लचीलापन और गतिशीलता:चूंकि वायु-कूल्ड इंटीग्रेटेड चिलर को जटिल पाइप सिस्टम को जोड़ने की आवश्यकता नहीं है, इसलिए इसे स्थापित करना और अलग करना अपेक्षाकृत आसान है। यह इसे अत्यधिक लचीला और मोबाइल बनाता है,जो उन अवसरों में बहुत सुविधाजनक है जब अस्थायी या मोबाइल शीतलन समाधान की आवश्यकता होती है, जैसे आउटडोर इवेंट, अस्थायी निर्माण स्थल आदि।
संक्षेप में, हवा से ठंडा ऑल-इन-वन कूलर के फायदों में स्थान की बचत, स्थापना और रखरखाव को सरल बनाना, स्वतंत्र संचालन, ऊर्जा-बचत प्रभाव और लचीलापन और गतिशीलता शामिल है।इन विशेषताओं के कारण हवा से ठंडा ऑल-इन-वन चिलर विभिन्न औद्योगिक क्षेत्रों में व्यापक अनुप्रयोग संभावनाएं रखता है।, वाणिज्यिक और अस्थायी शीतलन जरूरतों।
