JLSF-62HP औद्योगिक हवा ठंडा पानी शीतलक कम तापमान निरंतर तापमान
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-62एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 25 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | हाइलाइट: | एक में दो चिलर/दो प्रणालियों का स्वतंत्र नियंत्रण |
|---|---|---|---|
| नियंत्रण प्रणाली: | 2 पीएलसी/माइक्रो कंप्यूटर | आउटलेट पानी का तापमान: | 5-50 ℃ |
| कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक | बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| कंडेनसर: | फिनेड ट्यूब | कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक |
| शोर स्तर: | ≤75dB(ए) | वोल्टेज: | 220V/380V/415V/440V/480V |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | शीतल: | R22/R407C/R134A/R410A/R404A |
| सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। | पंप: | केन्द्रापसारक/ऊर्ध्वाधर |
| वारंटी: | 12 महीने | ||
| प्रमुखता देना: | वायुप्रशीतित जल शीतलक निम्न तापमान,वायुप्रशीत जल शीतलक स्थिर तापमान,औद्योगिक कम तापमान वाले पानी के शीतलक |
||
उत्पाद विवरण

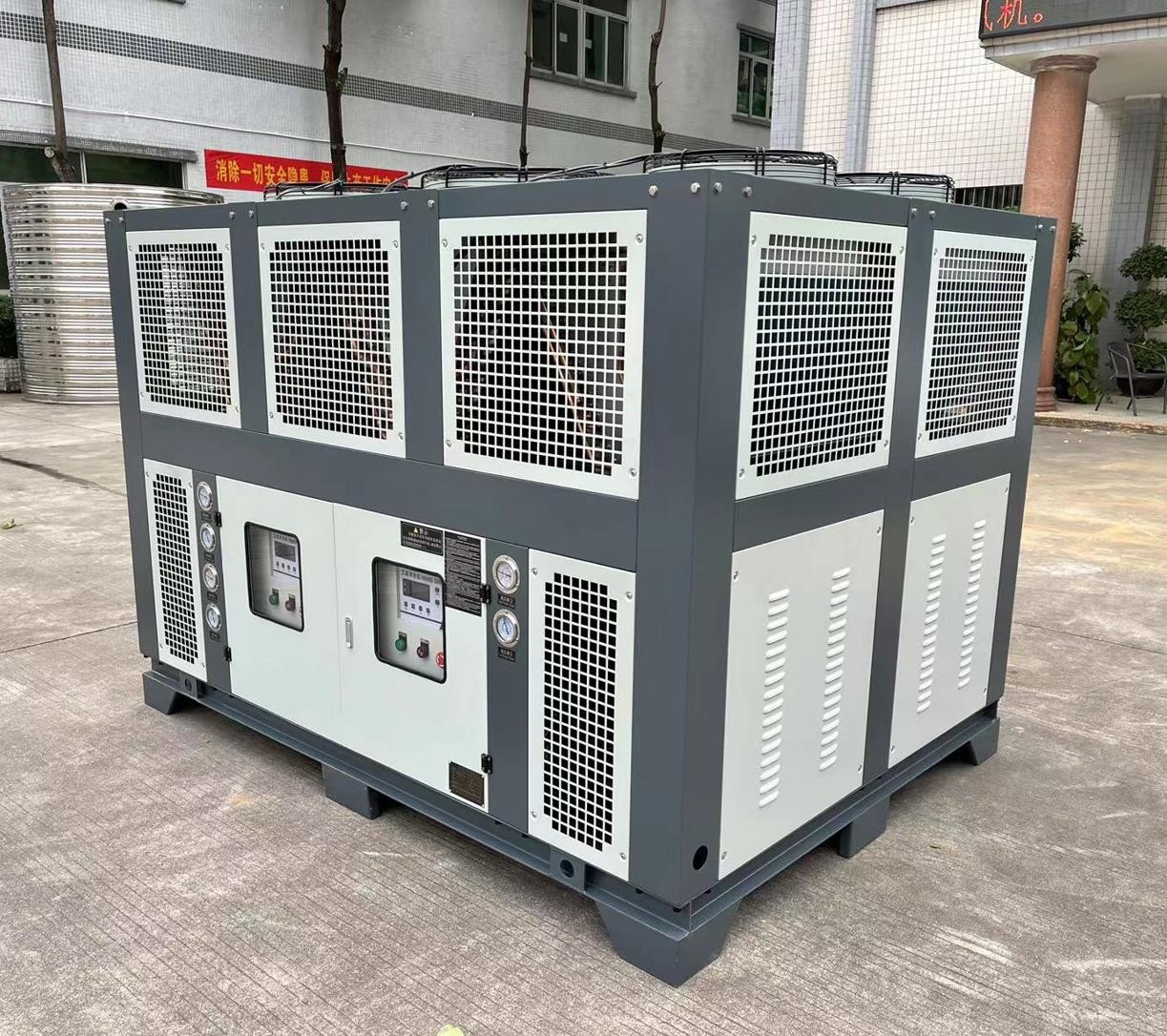

जेएलएसएफ-62एचपी एयर कूल्ड वाटर चिलर कम तापमान या निरंतर तापमान ठंडा पानी
उत्पाद का वर्णन:
दो-प्रणाली एकीकृत शीतलक एक दोहरी परिसंचरण प्रणाली वाला शीतलक है, जो एक ही समय में दो अलग-अलग शीतलन प्रणालियों के लिए शीतलन जल प्रदान कर सकता है।
हवा से ठंडा चिलर एक प्रकार का चिलर उपकरण है, जिसे चिलर के नाम से भी जाना जाता है। यह एक हवा कंडेनसर का उपयोग करके गर्मी निकालता है, इसलिए इसे "हवा से ठंडा" कहा जाता है,जो कि पानी से ठंडा chillers काम करने के तरीके से अलग है, जो गर्मी को बाहर निकालने के लिए एक जल संघनक का उपयोग करता है।
पारंपरिक पानी से ठंडे कूलर की तुलना में, हवा से ठंडे कूलर और पारंपरिक पानी से ठंडे कूलर के बीच अंतर यह है कि इसमें कंडेनसर के रूप में एक एयर कूलर का उपयोग किया जाता है,और प्रशंसक मशीन के एक तरफ से गर्मी अपव्यय के लिए आवश्यक हवा उड़ाता है और दूसरी तरफ से इसे बाहर निकालता है. शीतलन प्राप्त करें। इसलिए, हवा से ठंडा चिलर को बाहरी शीतलन पानी के स्रोत की आवश्यकता नहीं है, स्वतंत्र है, और स्थापित करने और स्थानांतरित करने के लिए बहुत सुविधाजनक है।
उत्पाद की विशेषताएं:
दो-प्रणाली एकीकृत शीतलक के लाभों में शामिल हैंः
1दोहरी परिसंचरण प्रणाली:दो प्रणाली एकीकृत चिलर एक डबल परिसंचरण प्रणाली है, जो एक ही समय में दो अलग-अलग शीतलन प्रणालियों के लिए ठंडा पानी प्रदान कर सकते हैं, जो उपकरण के उपयोग दर में सुधार करता है.
2उच्च दक्षता और ऊर्जा की बचतःदो प्रणाली एकीकृत चिलर उच्च दक्षता प्रशीतन प्रौद्योगिकी और शीतलन पानी पंप को अपनाता है, जो ऊर्जा की बचत और पर्यावरण संरक्षण का एहसास कर सकता है, ऊर्जा की खपत को कम कर सकता है,और उपकरण के ऊर्जा दक्षता अनुपात में सुधार.
3स्थिर और विश्वसनीय:दो-प्रणाली एकीकृत शीतलक में एक स्वतंत्र प्रशीतन प्रणाली और शीतलन प्रणाली है, जो संचालन के दौरान उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित कर सकती है।
4उच्च स्थान उपयोगःदो-प्रणाली एकीकृत शीतलक का डिजाइन कॉम्पैक्ट है और यह कम स्थान लेता है, जो सीमित स्थान वाले अवसरों को पूरा कर सकता है।
5संचालित करने में आसानःदो-प्रणाली एकीकृत शीतलक का संचालन और रखरखाव आसान है, जिससे रखरखाव लागत और कठिनाई कम हो सकती है।
संक्षेप में, दो-प्रणाली एकीकृत शीतलक एक दोहरी परिसंचरण प्रणाली वाला शीतलक है, जो एक ही समय में दो अलग-अलग शीतलन प्रणालियों के लिए शीतलन जल प्रदान कर सकता है।इसमें उच्च दक्षता के फायदे हैं, ऊर्जा की बचत, स्थिरता और विश्वसनीयता, उच्च स्थान उपयोग, और आसान संचालन।यह अवसरों है कि एक ही समय में दो अलग अलग शीतलन प्रणालियों के लिए ठंडा पानी प्रदान करने की जरूरत के लिए उपयुक्त है, जैसे कि केंद्रीय एयर कंडीशनिंग सिस्टम, कूलिंग टॉवर सिस्टम, औद्योगिक शीतलन प्रणाली आदि।
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
दो-प्रणाली एकीकृत चिलर उन अवसरों के लिए उपयुक्त है जहां दो अलग-अलग शीतलन प्रणालियों के लिए शीतलन जल प्रदान करने की आवश्यकता होती है, जैसे कि निम्नलिखित उद्योग और अवसरः
1केंद्रीय वातानुकूलन प्रणाली:दो-प्रणाली एकीकृत शीतलक बड़ी वाणिज्यिक इमारतों, कारखानों और सार्वजनिक स्थानों जैसे कि शॉपिंग सेंटर, सुपरमार्केट, होटल, अस्पताल, कार्यालय भवनों के लिए शीतलन सेवाएं प्रदान कर सकते हैं।आदि.
2औद्योगिक विनिर्माण उद्योग:औद्योगिक विनिर्माण प्रक्रिया में, कई उपकरणों को ठंडा करने की आवश्यकता होती है, जैसे प्लास्टिक प्रसंस्करण उपकरण, धातु प्रसंस्करण उपकरण, रासायनिक उपकरण, आदि।इन उपकरणों के लिए शीतलन जल प्रदान करने के लिए दो-प्रणाली एकीकृत शीतलक का उपयोग करना आवश्यक है।.
3औषधि उद्योग:दवा उद्योग में, कई उत्पादन प्रक्रियाओं को उत्पाद की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए तापमान और आर्द्रता को नियंत्रित करने की आवश्यकता होती है, इसलिए शीतलन और आर्द्रता नियंत्रण के लिए चिलर की आवश्यकता होती है।
4शीतलन टॉवर प्रणाली:शीतलन टॉवर प्रणाली में, शीतलन के लिए शीतलन जल का उपयोग करना आवश्यक है। इस समय, शीतलन टॉवर के लिए शीतलन जल प्रदान करने के लिए दो-प्रणाली एकीकृत चिलरों का उपयोग करना आवश्यक है।
संक्षेप में, दो प्रणाली एकीकृत चिलर विभिन्न उद्योगों और अवसरों के लिए उपयुक्त है जो दो अलग-अलग शीतलन प्रणालियों के लिए शीतलन पानी प्रदान करने की आवश्यकता है,जैसे केंद्रीय वातानुकूलन प्रणाली, औद्योगिक विनिर्माण उद्योग, दवा उद्योग, शीतलन टॉवर प्रणाली आदि।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
उत्पाद का रखरखाव:
खाद्य उद्योग में वायु-कूल्ड चिलर का व्यापक रूप से उपयोग किया जाता है। उनके सामान्य संचालन को सुनिश्चित करने और उनके सेवा जीवन को बढ़ाने के लिए, नियमित रखरखाव और रखरखाव की आवश्यकता होती है।हवा से ठंडे शीतलकों के रखरखाव और रखरखाव के बिंदु निम्नलिखित हैं:
1फ़िल्टर स्क्रीन साफ करें:हवा से ठंडा होने वाले चिलर की फिल्टर स्क्रीन पर धूल और गंदगी जमा हो जाती है, जिससे शीतलन प्रभाव प्रभावित होता है, इसलिए फिल्टर स्क्रीन को हर महीने साफ करने की आवश्यकता होती है।
2- रेडिएटर की जाँच करेंःवायु-कूल्ड चिलर के रेडिएटर को नियमित रूप से यह सुनिश्चित करने के लिए जांचना आवश्यक है कि सतह पर कोई धूल या मलबे नहीं हैं ताकि अच्छा गर्मी अपव्यय प्रभाव बनाए रखा जा सके।
3- विद्युत कनेक्शन की जाँच करेंःवायु-कूल्ड चिलर के विद्युत कनेक्शन की नियमित रूप से जाँच की जानी चाहिए ताकि यह सुनिश्चित किया जा सके कि विद्युत विफलताओं से बचने के लिए तार पुराने या क्षतिग्रस्त नहीं हैं।
4पानी के स्तर और शीतलक की जाँच करें:वायु-कूल्ड चिलर के पानी के स्तर और शीतलक को नियमित रूप से जांचने की आवश्यकता है ताकि यह सुनिश्चित किया जा सके कि यह शीतलन प्रभाव और स्थिर संचालन सुनिश्चित करने के लिए उपयुक्त सीमा के भीतर है।
5नियमित रखरखाव:हवा से ठंडे शीतलक को नियमित रखरखाव की आवश्यकता होती है, जिसमें शीतल पदार्थों की प्रतिस्थापन, रेडिएटरों की सफाई, मोटर बीयरिंगों की जांच और प्रतिस्थापन आदि शामिल हैं।उनके सामान्य संचालन को सुनिश्चित करने और उनके सेवा जीवन को बढ़ाने के लिए.
सामान्य तौर पर खाद्य उद्योग में वायुप्रशीतित शीतलकों का रखरखाव और रखरखाव बहुत महत्वपूर्ण है, जो विफलता और क्षति से बच सकता है, और शीतलन प्रभाव और खाद्य सुरक्षा सुनिश्चित कर सकता है।उपयोग की स्थितियों के अनुसार नियमित रखरखाव योजना तैयार करने की सिफारिश की जाती है, और ऑपरेशन निर्देशों के अनुसार सख्ती से काम करते हैं। खराबी या समस्याओं के मामले में, उन्हें संभालने के लिए पेशेवर रखरखाव कर्मियों से समय पर संपर्क करने की सिफारिश की जाती है।
