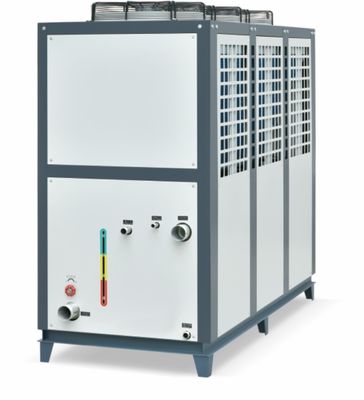

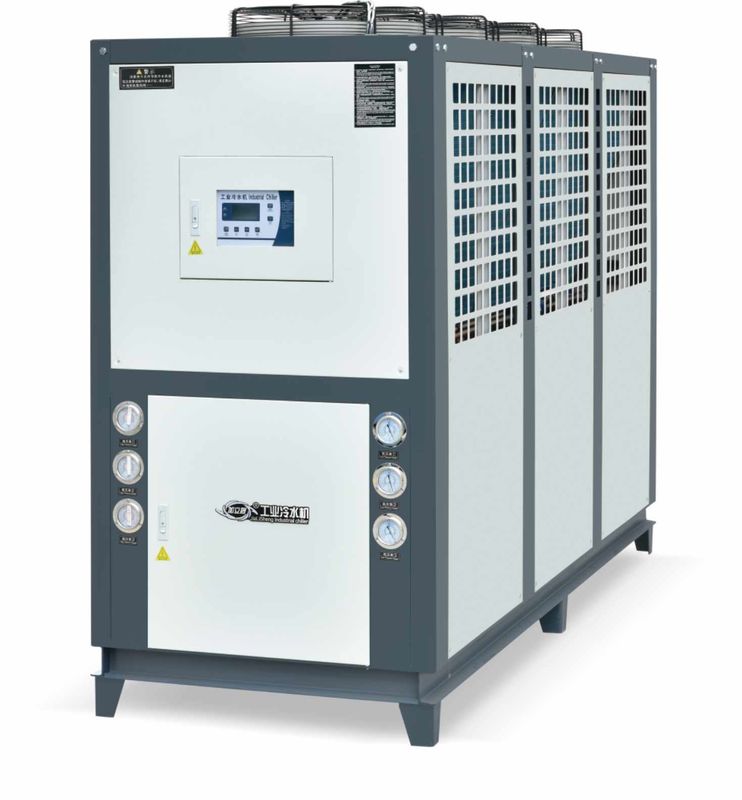

जेएलएसएफ-30एचपी वायु शीतलन पानी शीतलक रासायनिक फाइबर कागज उद्योग के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-30एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | वारंटी: | 12 महीने |
| प्रमुखता देना: | कागज उद्योग एयर कूलिंग वाटर चिलर,रासायनिक फाइबर एयर कूलिंग वाटर चिलर,JLSF-30HP हवा ठंडा पानी चिलर |
||
उत्पाद विवरण
जेएलएसएफ-30एचपी एयर कूल्ड वाटर चिलर कपड़ा, चमड़ा, रासायनिक फाइबर, कागज उद्योग
उत्पाद का वर्णन:
हवा से ठंडा चिलर एक प्रकार का चिलर उपकरण है, जिसे चिलर के नाम से भी जाना जाता है। यह एक हवा कंडेनसर का उपयोग करके गर्मी निकालता है, इसलिए इसे "हवा से ठंडा" कहा जाता है,जो कि पानी से ठंडा chillers काम करने के तरीके से अलग है, जो गर्मी को बाहर निकालने के लिए एक जल संघनक का उपयोग करता है।
पारंपरिक पानी से ठंडे कूलर की तुलना में, हवा से ठंडे कूलर और पारंपरिक पानी से ठंडे कूलर के बीच अंतर यह है कि इसमें कंडेनसर के रूप में एक एयर कूलर का उपयोग किया जाता है,और प्रशंसक मशीन के एक तरफ से गर्मी अपव्यय के लिए आवश्यक हवा उड़ाता है और दूसरी तरफ से इसे बाहर निकालता है. शीतलन प्राप्त करें। इसलिए, हवा से ठंडा चिलर को बाहरी शीतलन पानी के स्रोत की आवश्यकता नहीं है, स्वतंत्र है, और स्थापित करने और स्थानांतरित करने के लिए बहुत सुविधाजनक है।
उत्पाद की विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताःवायु-कूल्ड चिलर को पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जोड़ने की आवश्यकता नहीं है। यह स्वतंत्र है और इसे स्थापित करना और स्थानांतरित करना आसान है।
2उच्च दक्षता और ऊर्जा की बचतःहवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो निर्धारित तापमान आवश्यकताओं को कम समय में प्राप्त कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3. आसान रखरखावःवायुप्रशीत शीतलक संरचना में सरल है, रखरखाव में आसान है, सफाई और मरम्मत में आसान है।
4.कम शोरःवायु-कूल्ड चिलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5. स्वचालित नियंत्रण:वायु-कूल्ड चिलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापन:वायु-कूल्ड चिलर का उपयोग अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ मिलकर किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
रासायनिक और फाइबर उद्योग में शीतलक के अनुप्रयोग में मुख्य रूप से निम्नलिखित पहलू शामिल हैंः
1शीतलन प्लास्टिक:थर्मोप्लास्टिक को प्रसंस्करण के दौरान विकृत होने से रोकने के लिए प्लास्टिक प्रसंस्करण के लिए शीतलन प्रदान करने के लिए रासायनिक फाइबर उद्योग में आमतौर पर चिलर का उपयोग किया जाता है।
2शीतलन रिएक्टर:रासायनिक उद्योग में रिएक्टरों को प्रतिक्रिया के प्रभाव को सुनिश्चित करने के लिए प्रतिक्रिया के तापमान को नियंत्रित करने के लिए ठंडा करने की आवश्यकता होती है, और चिलर एक स्थिर शीतलन प्रभाव प्रदान कर सकता है।
3शीतलन वस्त्र:रासायनिक फाइबर उद्योग में वस्त्र प्रसंस्करण के लिए तापमान नियंत्रण की आवश्यकता होती है और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए कूलर वस्त्रों के लिए शीतलन प्रदान कर सकते हैं।
4शीतलन रंगःरंग बनाने के लिए तापमान को नियंत्रित करने की आवश्यकता होती है और रंगों की गुणवत्ता सुनिश्चित करने के लिए शीतलक रंगों के लिए प्रशीतन प्रदान कर सकता है।
सामान्य तौर पर, रासायनिक और रासायनिक फाइबर उद्योग में चिलर का व्यापक अनुप्रयोग है,जो सभी लिंक के लिए स्थिर शीतलन प्रभाव प्रदान कर सकता है और उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित कर सकता है.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
उत्पाद का रखरखाव:
वायुप्रशीतित शीतलक एक महत्वपूर्ण प्रशीतन उपकरण है, और इसके सामान्य संचालन के लिए नियमित रखरखाव की आवश्यकता होती है।हवा से ठंडा होने वाले शीतलकों के रखरखाव में निम्नलिखित मुद्दों पर ध्यान देने की आवश्यकता है:
1नियमित सफाई:वायु-कूल्ड चिलर के रेडिएटर और पंखे को नियमित रूप से साफ करने की आवश्यकता है ताकि इसकी गर्मी फैलाव और वेंटिलेशन प्रभाव सुनिश्चित हो सके और धूल और मलबे से शीतलन प्रभाव को प्रभावित करने से रोका जा सके।
2फ़िल्टर बदलेंःवायु-कूल्ड चिलर के वायु फिल्टर को नियमित रूप से बदलने की आवश्यकता होती है ताकि मशीन में धूल और अशुद्धियों के प्रवेश से रोका जा सके, जिससे शीतलन प्रभाव और मशीन के जीवन पर प्रभाव पड़ता है।
3- रेफ्रिजरेंट की जाँच करें:यह सुनिश्चित करने के लिए कि शीतलक की मात्रा सामान्य सीमा के भीतर है, और समय पर शीतलक जोड़ने या बदलने के लिए हवा से ठंडा कूलर के शीतलक की नियमित रूप से जांच की जानी चाहिए।
4- विद्युत प्रणाली की जाँच करें:वायुप्रशीत शीतलक की विद्युत प्रणाली की नियमित जांच की जानी चाहिए, जिसमें केबल, वायरिंग, बीमा आदि शामिल हैं, ताकि इसकी सुरक्षा और विश्वसनीयता सुनिश्चित हो सके।
5- यांत्रिक प्रणाली की जाँच करें:वायु-कूल्ड चिलर की यांत्रिक प्रणाली, जिसमें कंप्रेसर, विस्तार वाल्व, मोटर आदि शामिल हैं, को नियमित रूप से जाँचने की आवश्यकता है, ताकि इसके सामान्य संचालन और जीवनकाल सुनिश्चित हो सके।
6नियमित रखरखाव:वायु-कूल्ड शीतलक को नियमित रखरखाव की आवश्यकता होती है, जिसमें स्नेहन, कसने वाले शिकंजा, समायोजन आदि शामिल हैं, ताकि उनके सामान्य संचालन और जीवन को सुनिश्चित किया जा सके।
7.सुरक्षा पर ध्यान देंःवायुप्रशीतित शीतलक का रखरखाव करते समय, आपको बिजली के झटके, काटने और जलने जैसी दुर्घटनाओं से बचने के लिए सुरक्षा पर ध्यान देने की आवश्यकता है।
संक्षेप में, वायु-कूल्ड शीतलकों के रखरखाव के लिए कई पहलुओं पर ध्यान देने की आवश्यकता होती है। नियमित रखरखाव उनके सामान्य संचालन और जीवनकाल को सुनिश्चित कर सकता है, विफलता दर को कम कर सकता है,और कार्य दक्षता में सुधार.
