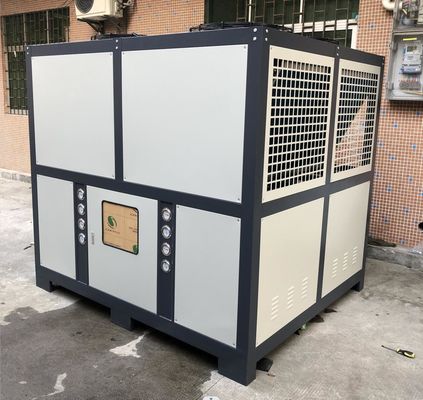

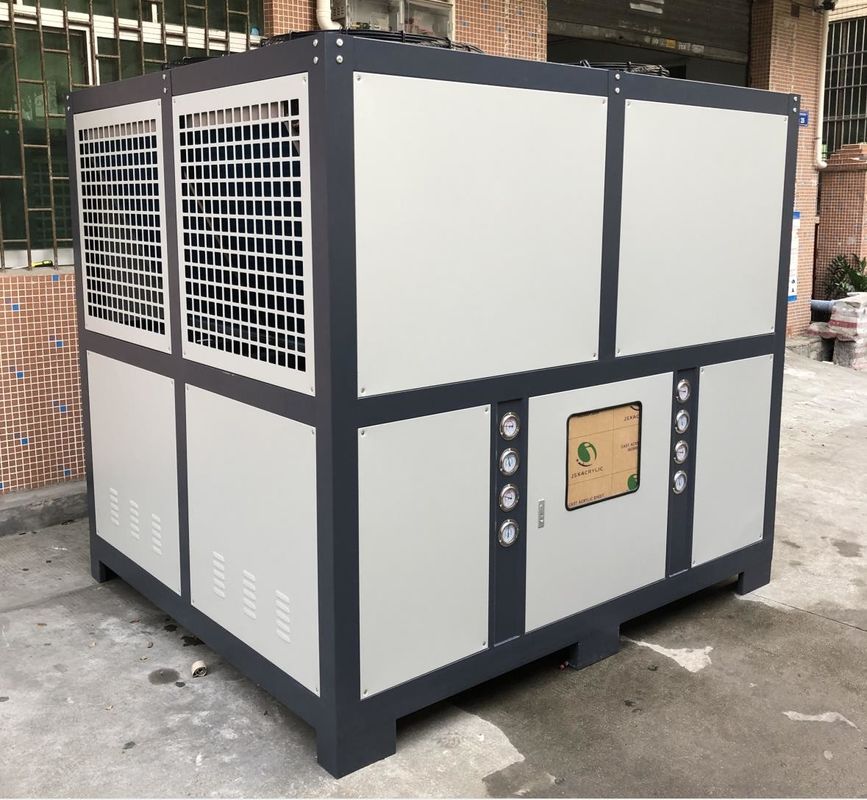

JLSF-60HP औद्योगिक हवा ठंडा पानी चिलर 415V 440V 480V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-60HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | वारंटी: | 12 महीने |
| प्रमुखता देना: | वायु शीतलन जल शीतलक 415V,वायु शीतलक जल शीतलक 440V,480V औद्योगिक पानी शीतलक |
||
उत्पाद विवरण
JLSF-60HP एयर कूल्ड वाटर चिलर इंजेक्शन और ब्लो मोल्डिंग, एक्सट्रूज़न मोल्डिंग, स्ट्रेच ब्लो मोल्डिंग, फिल्म मोल्डिंग
उत्पाद का वर्णन:
हवा से ठंडा चिलर एक प्रकार का चिलर उपकरण है, जिसे चिलर के नाम से भी जाना जाता है। यह एक हवा कंडेनसर का उपयोग करके गर्मी निकालता है, इसलिए इसे "हवा से ठंडा" कहा जाता है,जो कि पानी से ठंडा chillers काम करने के तरीके से अलग है, जो गर्मी को बाहर निकालने के लिए एक जल संघनक का उपयोग करता है।
पारंपरिक पानी से ठंडे कूलर की तुलना में, हवा से ठंडे कूलर और पारंपरिक पानी से ठंडे कूलर के बीच अंतर यह है कि इसमें कंडेनसर के रूप में एक एयर कूलर का उपयोग किया जाता है,और प्रशंसक मशीन के एक तरफ से गर्मी अपव्यय के लिए आवश्यक हवा उड़ाता है और दूसरी तरफ से इसे बाहर निकालता है. शीतलन प्राप्त करें। इसलिए, हवा से ठंडा चिलर को बाहरी शीतलन पानी के स्रोत की आवश्यकता नहीं है, स्वतंत्र है, और स्थापित करने और स्थानांतरित करने के लिए बहुत सुविधाजनक है।
उत्पाद की विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताःवायु-कूल्ड चिलर को पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जोड़ने की आवश्यकता नहीं है। यह स्वतंत्र है और इसे स्थापित करना और स्थानांतरित करना आसान है।
2उच्च दक्षता और ऊर्जा की बचतःहवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो निर्धारित तापमान आवश्यकताओं को कम समय में प्राप्त कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3. आसान रखरखावःवायुप्रशीत शीतलक संरचना में सरल है, रखरखाव में आसान है, सफाई और मरम्मत में आसान है।
4.कम शोरःवायु-कूल्ड चिलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5. स्वचालित नियंत्रण:वायु-कूल्ड चिलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापन:वायु-कूल्ड चिलर का उपयोग अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ मिलकर किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
प्लास्टिक मोल्डिंग उद्योग में वायु-कूल्ड चिलरों के निम्नलिखित मुख्य अनुप्रयोग हैं:
1इंजेक्शन मोल्डिंग:इंजेक्शन मोल्डिंग में पिघले हुए प्लास्टिक को मोल्ड में इंजेक्ट किया जाता है, फिर वांछित प्लास्टिक उत्पाद बनाने के लिए ठंडा और ठोस किया जाता है।हवा से ठंडा चिलर प्लास्टिक उत्पादों की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए मोल्ड तापमान को कम करने के लिए इंजेक्शन मोल्डिंग मशीन के लिए ठंडा पानी प्रदान कर सकते हैं.
2. झटका मोल्डिंगःब्लो मोल्डिंग थर्मोप्लास्टिक को हवा की फिल्म में गर्म करने और विस्तारित करने की प्रक्रिया है, और फिर वांछित प्लास्टिक उत्पाद बनाने के लिए एक मोल्ड के साथ इसे उड़ाया जाता है।हवा से ठंडा चिलर उत्पादों की गुणवत्ता और आयामी स्थिरता सुनिश्चित करने के लिए मोल्ड और प्लास्टिक उत्पादों को ठंडा करने के लिए झटका मोल्डिंग मशीन के लिए ठंडा पानी प्रदान कर सकते हैं.
3एक्सट्रूज़न मोल्डिंगःएक्सट्रूज़न मोल्डिंग में एक एक्सट्रूडर के माध्यम से पिघले हुए प्लास्टिक को गर्म करना और बाहर निकालना होता है, फिर एक मोल्ड के माध्यम से वांछित आकार में ठंडा और ठोस करना होता है।हवा से ठंडा चिलर उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए extruder और मोल्ड के तापमान को कम करने के लिए extruder के लिए ठंडा पानी प्रदान कर सकते हैं.
4. इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (आईएसबीएम):आईएसबीएम थर्मोप्लास्टिक से बोतलों या कंटेनरों के निर्माण की एक विधि है जो इंजेक्शन मोल्डिंग और स्ट्रेच ब्लो मोल्डिंग प्रक्रियाओं को जोड़कर है।आईएसबीएम प्रक्रिया में एयर-कूल्ड चिलर का उपयोग मोल्ड और प्लास्टिक उत्पादों के लिए शीतलन पानी प्रदान करने के लिए किया जाता है ताकि उत्पादों की गुणवत्ता और आयामी स्थिरता सुनिश्चित की जा सके.
5प्लास्टिक की फिल्म बनाने के लिएःप्लास्टिक फिल्म बनाने का उद्देश्य एक एक्सट्रूडर के माध्यम से एक फिल्म में पिघले हुए प्लास्टिक को बाहर निकालना और ठंडा करने और ठोस बनाने के माध्यम से आवश्यक प्लास्टिक फिल्म बनाना है।हवा से ठंडा चिलर प्लास्टिक फिल्म की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए extruder और मोल्ड के तापमान को कम करने के लिए extruder के लिए ठंडा पानी प्रदान कर सकते हैं.
ये प्लास्टिक मोल्डिंग उद्योग में हवा से ठंडे शीतलक के कुछ सामान्य अनुप्रयोग हैं।उत्पाद की गुणवत्ता सुनिश्चित करने और उत्पादन दक्षता बढ़ाने के लिए प्लास्टिक मोल्डिंग प्रक्रिया के दौरान तापमान नियंत्रण बनाए रखने के लिए चिलर का शीतलन कार्य महत्वपूर्ण है.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5. उपयोगकर्ता के अनुकूल प्रलेखन और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
क्या हवा से ठंडा होने वाले चिलर के ठंडा करने वाले पानी को विशेष उपचार की आवश्यकता होती है?
वायु-कूल्ड चिलर के कूलिंग वाटर को आमतौर पर यह सुनिश्चित करने के लिए इलाज करने की आवश्यकता होती है कि पानी की गुणवत्ता आवश्यकताओं को पूरा करे और चिलर और संबंधित उपकरणों के सामान्य संचालन की रक्षा करे।यहाँ कुछ सामान्य शीतलन जल उपचार विधियां दी गई हैं:
1स्क्रीन फ़िल्टरिंग:ठंडा करने वाले पानी में निलंबित ठोस पदार्थ, कण और अशुद्धियां हो सकती हैं। फिल्टर से फ़िल्टर करने से इन अशुद्धियों को प्रभावी ढंग से हटाया जा सकता है और ठंडा करने वाले पानी को साफ रखा जा सकता है।
2संक्षारण विरोधी उपचार:शीतलन जल में मौजूद संक्षारक पदार्थों जैसे कि ऑक्सीजन, कार्बन डाइऑक्साइड और सल्फाइड का शीतलक और संबंधित उपकरणों पर संक्षारक प्रभाव हो सकता है।आमतौर पर जंग को रोकने और उपकरण के सामान्य संचालन की रक्षा के लिए संरक्षक जोड़े जाते हैं.
3. एंटी-स्केलिंग उपचार:शीतलन जल में कठोर जल घटक, जैसे कि कैल्शियम और मैग्नीशियम, उपकरण की सतह पर एक स्केल परत बनाएंगे,जो गर्मी हस्तांतरण प्रभाव को प्रभावित करेगा और उपकरण की दक्षता को कम करेगाइसलिए, स्केलिंग प्रतिरोधी उपाय किए जा सकते हैं, जैसे कि स्केलिंग प्रतिरोधी एजेंट या पानी को नरम करने वाले उपचार को जोड़ना, स्केलिंग परत के गठन को कम करने के लिए।
4रोगाणु नियंत्रण:सूक्ष्मजीव जैसे बैक्टीरिया, शैवाल और कवक शीतलन जल में मौजूद हो सकते हैं, जिससे पानी की गुणवत्ता बिगड़ सकती है, पाइप अवरुद्ध हो सकते हैं और उपकरण क्षतिग्रस्त हो सकते हैं।,बायोसाइड या नियमित कीटाणुशोधन उपचार का प्रयोग किया जा सकता है।
5पीएच समायोजन:ठंडा करने वाले पानी का पीएच मूल्य उपकरण के संक्षारण और स्केल गठन पर प्रभाव डालता है।ठंडा करने वाले पानी के पीएच मूल्य को ठीक से समायोजित करने से बेहतर जंग-रोधी और स्केले-रोधी प्रभाव प्राप्त हो सकते हैं.
उपयुक्त उपचार विधि को विशिष्ट शीतलन जल की गुणवत्ता और उपयोग की स्थितियों के अनुसार निर्धारित किया जाना चाहिए।निर्माताओं को शीतलन जल उपचार के सुझाव प्रदान करेंगे और संबंधित उपचार संचालन करने के लिए उपयोगकर्ताओं का मार्गदर्शन करेंगेशीतलन जल प्रणाली का नियमित निरीक्षण और रखरखाव भी शीतलन जल की गुणवत्ता सुनिश्चित करने के लिए एक महत्वपूर्ण उपाय है।
