जेएलएसएफ-48एचपी 3डी प्रिंटिंग इंजेक्शन मोल्डिंग के लिए अनुकूलित वाटर चिलर मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-48एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | वारंटी: | 12 महीने |
| प्रमुखता देना: | अनुकूलित जल शीतलक मशीन,थ्रीडी प्रिंटिंग वाटर चिलर मशीन,इंजेक्शन मोल्डिंग वाटर चिलर मशीन |
||
उत्पाद विवरण

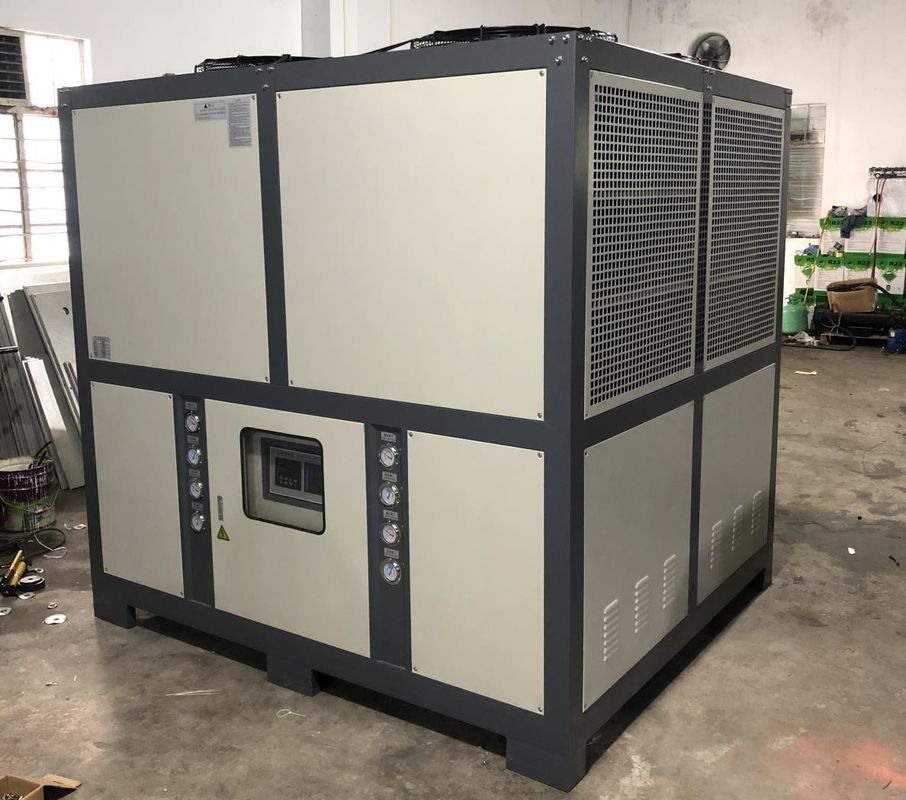

जेएलएसएफ-48एचपी एयर कूल्ड वाटर चिलर रैपिड प्रोटोटाइपिंग, इंजेक्शन मोल्डिंग, कास्टिंग मोल्डिंग, 3डी प्रिंटिंग
उत्पाद का वर्णन:
हवा से ठंडा चिलर एक प्रकार का चिलर उपकरण है, जिसे चिलर के नाम से भी जाना जाता है। यह एक हवा कंडेनसर का उपयोग करके गर्मी निकालता है, इसलिए इसे "हवा से ठंडा" कहा जाता है,जो कि पानी से ठंडा chillers काम करने के तरीके से अलग है, जो गर्मी को बाहर निकालने के लिए एक जल संघनक का उपयोग करता है।
पारंपरिक पानी से ठंडे कूलर की तुलना में, हवा से ठंडे कूलर और पारंपरिक पानी से ठंडे कूलर के बीच अंतर यह है कि इसमें कंडेनसर के रूप में एक एयर कूलर का उपयोग किया जाता है,और प्रशंसक मशीन के एक तरफ से गर्मी अपव्यय के लिए आवश्यक हवा उड़ाता है और दूसरी तरफ से इसे बाहर निकालता है. शीतलन प्राप्त करें। इसलिए, हवा से ठंडा चिलर को बाहरी शीतलन पानी के स्रोत की आवश्यकता नहीं है, स्वतंत्र है, और स्थापित करने और स्थानांतरित करने के लिए बहुत सुविधाजनक है।
उत्पाद की विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताःवायु-कूल्ड चिलर को पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जोड़ने की आवश्यकता नहीं है। यह स्वतंत्र है और इसे स्थापित करना और स्थानांतरित करना आसान है।
2उच्च दक्षता और ऊर्जा की बचतःहवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो निर्धारित तापमान आवश्यकताओं को कम समय में प्राप्त कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3. आसान रखरखावःवायुप्रशीत शीतलक संरचना में सरल है, रखरखाव में आसान है, सफाई और मरम्मत में आसान है।
4.कम शोरःवायु-कूल्ड चिलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5. स्वचालित नियंत्रण:वायु-कूल्ड चिलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापन:वायु-कूल्ड चिलर का उपयोग अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ मिलकर किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
रैपिड प्रोटोटाइपिंग उद्योग में, शीतलक के अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिसमें मुख्य रूप से निम्नलिखित पहलू शामिल हैंः
1. थ्रीडी प्रिंटिंग:3 डी प्रिंटिंग एक रैपिड प्रोटोटाइपिंग तकनीक है जो सामग्री को परत दर परत बनाकर तीन आयामी वस्तुओं को बनाती है।एक उच्च तापमान प्रिंट सिर या लेजर प्रिंटिंग सामग्री को गर्म करता है, और शीतलन प्रिंट की गुणवत्ता और स्थिरता सुनिश्चित करने की कुंजी है। शीतलक प्रिंटर के लिए शीतलन पानी प्रदान कर सकता है ताकि प्रिंट हेड या लेजर का तापमान कम हो सके,अति ताप और सामग्री के विरूपण को रोकना, जिससे मुद्रण की सटीकता और गति में सुधार होता है।
2इंजेक्शन मोल्डिंग:इंजेक्शन मोल्डिंग प्लास्टिक उत्पादों के निर्माण के लिए उपयोग की जाने वाली एक आम रैपिड प्रोटोटाइपिंग तकनीक है। इंजेक्शन मोल्डिंग के दौरान, पिघले हुए प्लास्टिक सामग्री को ठोस और ठंडा करने के लिए ठंडा करने की आवश्यकता होती है।चिलर इंजेक्शन मोल्डिंग मशीन के लिए शीतलन पानी प्रदान कर सकते हैं इंजेक्शन मोल्ड ठंडा करने और प्लास्टिक की कठोरता में तेजी लाने के लिए, जिससे मोल्डिंग चक्र छोटा हो जाता है और उत्पादन दक्षता में सुधार होता है।
3. कास्टिंग और मोल्डिंग:चिलर तेजी से कास्टिंग और कास्टिंग मोल्ड निर्माण में भी महत्वपूर्ण भूमिका निभाते हैं।धातु या मिश्र धातु कठोरता दर और क्रिस्टल संरचना को नियंत्रित करने के लिए तेजी से ठंडा किया जाना चाहिए, ताकि आदर्श धातु भाग प्राप्त किया जा सके। शीतलक शीतलन पानी या शीतलन माध्यम प्रदान करके तेजी से ठंडा हो सकता है,कास्टिंग प्रक्रिया के दौरान तापमान और कठोरता की गति को नियंत्रित करने में मदद करता है, और कास्टिंग की गुणवत्ता और उत्पादन दक्षता में सुधार।
4त्वरित प्रोटोटाइपिंग:रैपिड प्रोटोटाइपिंग में, प्रोटोटाइप सामग्री के तापमान को नियंत्रित करने के लिए रैपिड प्रोटोटाइपिंग मशीनों के लिए शीतलन जल प्रदान करने के लिए चिलर का उपयोग किया जा सकता है।यह प्रोटोटाइप सामग्री की स्थिरता और स्थिरता सुनिश्चित करने में मदद करता है, प्रोटोटाइप निर्माण की गुणवत्ता और सटीकता में सुधार।
रैपिड प्रोटोटाइपिंग उद्योग में चिलरों के उपयोग से तापमान और शीतलन प्रक्रिया को प्रभावी ढंग से नियंत्रित किया जा सकता है, मोल्डिंग की गुणवत्ता में सुधार किया जा सकता है,उत्पादन की गति को तेज किया जा सकता हैयह तेजी से प्रोटोटाइप उद्योग में विनिर्माण और प्रोटोटाइपिंग के लिए महत्वपूर्ण निहितार्थ है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रैपिड प्रोटोटाइप उद्योग के लिए उपयुक्त चिलर का मॉडल और विनिर्देश कैसे चुनें?
रैपिड प्रोटोटाइप उद्योग के लिए उपयुक्त शीतलक मॉडल और विनिर्देश का चयन करते समय निम्नलिखित प्रमुख कारकों पर विचार किया जा सकता हैः
1ठंडा करने की क्षमताःचिलर की शीतलन क्षमता चयन के लिए महत्वपूर्ण संकेतकों में से एक है।यह सुनिश्चित करना आवश्यक है कि शीतलक शीतलन मांग को पूरा करने के लिए पर्याप्त शीतलन क्षमता प्रदान कर सके।प्रशीतन क्षमता को आमतौर पर प्रति समय इकाई (किलोवाट या ब्रिटिश टन में) प्रशीतन क्षमता के रूप में व्यक्त किया जाता है।स्थिर शीतलन प्रभाव सुनिश्चित करने के लिए उपयुक्त शीतलन क्षमता का चयन करें.
2तापमान सीमाःअलग-अलग रैपिड प्रोटोटाइपिंग प्रक्रियाओं में अलग-अलग तापमान आवश्यकताएं होती हैं। कुछ प्रक्रियाओं में बेहतर शीतलन के लिए कम तापमान की आवश्यकता हो सकती है। इसलिए,यह सुनिश्चित करना आवश्यक है कि चयनित शीतलक आवश्यक तापमान सीमा प्रदान कर सकेचिलरों में आमतौर पर एक समायोज्य तापमान नियंत्रण प्रणाली होती है जो उन्हें एक विशिष्ट सीमा के भीतर शीतलन पानी के तापमान को सटीक रूप से नियंत्रित करने की अनुमति देती है।
3प्रवाह और दबाव:चिलर की प्रवाह और दबाव क्षमताएं भी महत्वपूर्ण विचार हैं। रैपिड प्रोटोटाइपिंग उपकरण की आवश्यकताओं और शीतलन प्रणाली के डिजाइन के अनुसार,यह उपयुक्त प्रवाह और दबाव रेंज का चयन करने के लिए आवश्यक हैपर्याप्त प्रवाह और दबाव यह सुनिश्चित कर सकता है कि शीतलन जल को प्रभावी ढंग से उन स्थानों पर पहुंचाया जा सके जिन्हें ठंडा करने की आवश्यकता है और उपकरण की शीतलन आवश्यकताओं को पूरा किया जा सके।
4ऊर्जा-बचत दक्षताःशीतलक चुनते समय ऊर्जा-बचत दक्षता भी एक कारक है जिसे ध्यान में रखने की आवश्यकता है।उच्च प्रदर्शन और ऊर्जा-बचत सुविधाओं वाले शीतलक खोजने से ऊर्जा की खपत कम हो सकती है, परिचालन लागत को कम करें और पर्यावरण के अनुकूल हों।
5विश्वसनीयता और रखरखावःयह एक उच्च विश्वसनीयता और आसान रखरखाव के साथ एक chiller चुनने के लिए कुंजी है। आपूर्तिकर्ता की प्रतिष्ठा पर विचार,समय पर रखरखाव और समस्या निवारण सुनिश्चित करने के लिए तकनीकी सहायता और बिक्री के बाद सेवा.
उपरोक्त कारकों के अतिरिक्त, बजट बाधाओं, स्थान की आवश्यकताओं और अन्य विशिष्ट अनुप्रयोग आवश्यकताओं पर भी विचार किया जाना चाहिए।चिलर आपूर्तिकर्ताओं या पेशेवर इंजीनियरों से परामर्श करने की सिफारिश की जाती है, और विशिष्ट आवश्यकताओं और परिस्थितियों के अनुसार तेजी से प्रोटोटाइप उद्योग के लिए सबसे उपयुक्त शीतलक मॉडल और विनिर्देश का चयन करें।
