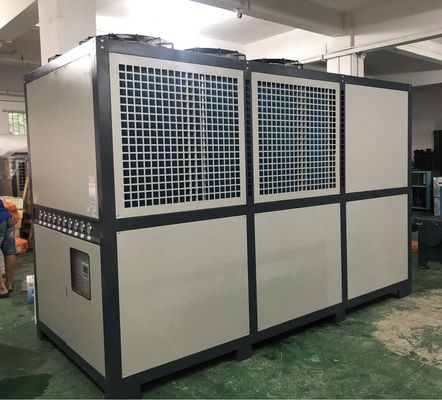

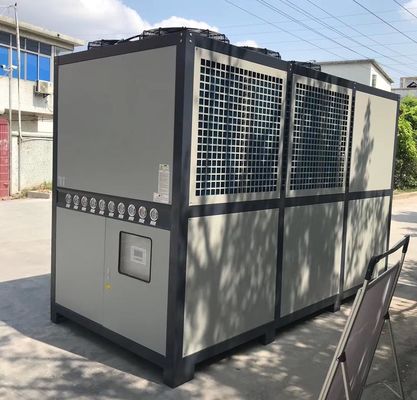

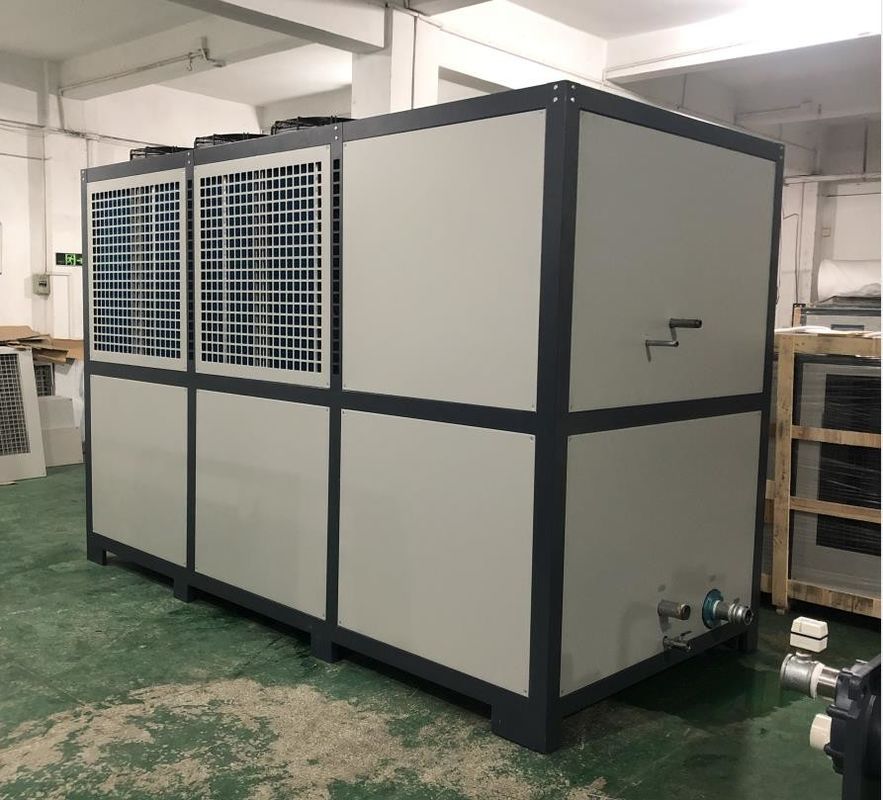

जेएलएसएफ-50एचपी इंडस्ट्रियल एयर कूल्ड वाटर चिलर फॉर एक्सट्रूडर ग्रेन्युलेटर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-50HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-35 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | वारंटी: | 12 महीने |
| प्रमुखता देना: | JLSF-50HP एयर कूल्ड वाटर चिलर,एक्सट्रूडर एयर कूल्ड वाटर चिलर,ग्रेन्युलेटर औद्योगिक जल शीतलक |
||
उत्पाद विवरण
JLSF-50HP एयर कूल्ड वाटर चिलर स्क्रू एक्सट्रूडर, ग्रेन्युलेटर, शीट एक्सट्रूडर, प्लास्टिक एक्सट्रूडर
उत्पाद का वर्णन:
एक्सट्रूडर सहायक चिलर एक्सट्रूज़न मशीनरी के लिए इस्तेमाल किया शीतलन प्रणालियों में से एक है। एक्सट्रूडर के संचालन के दौरान, घर्षण और गर्मी उत्पादन के कारण,उपकरण का तापमान बढ़ेगा, जो उत्पादन दक्षता और उत्पाद की गुणवत्ता को प्रभावित कर सकता है। इस समस्या को हल करने के लिए, एक्सट्रूडर को आमतौर पर सहायक उपकरण से लैस किया जाता है, जैसे कि एक चिलर।
एक्सट्रूडर सहायक चिलर का मुख्य कार्य एक्सट्रूज़न मशीनरी के तापमान को कम करने के लिए शीतलन जल प्रदान करना है।चिलर extruder के हीटिंग भाग या अन्य भागों है कि परिसंचरण प्रणाली के माध्यम से ठंडा किया जाना चाहिए करने के लिए ठंडा पानी भेजता है, जिससे उपकरण का तापमान प्रभावी रूप से कम हो जाता है। इससे उपकरण को उचित परिचालन तापमान सीमा के भीतर रखने में मदद मिलती है, उत्पादकता और उत्पाद की गुणवत्ता में सुधार होता है,और उपकरण के जीवन का विस्तार.
एक्सट्रूडर सहायक चिलर में आमतौर पर एक पानी पंप, कूलर, पानी टैंक और नियंत्रण प्रणाली होती है।पानी पंप पानी टैंक से ठंडा पानी खींचने के लिए प्रयोग किया जाता है और इसे extruder उपकरण के लिए वितरित, और कूलर हीट डिस्पैशन के माध्यम से शीतलन पानी के तापमान को कम करता है, और फिर इसे पानी के टैंक में वापस सर्कुलेट करता है।नियंत्रण प्रणाली उपकरण के स्थिर संचालन और तापमान नियंत्रण सुनिश्चित करने के लिए निगरानी और चिलर की परिचालन स्थिति को समायोजित कर सकते हैं.
एक्सट्रूडर सहायक चिलर का उपयोग एक्सट्रूज़न मशीनरी और उपकरण के तापमान को प्रभावी ढंग से नियंत्रित कर सकता है, उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार कर सकता है।चिलरों का तर्कसंगत उपयोग ऊर्जा और संसाधनों की बचत भी कर सकता हैइसलिए, एक्सट्रूज़न प्रसंस्करण उद्योग में, एक्सट्रूडर सहायक शीतलक एक महत्वपूर्ण सहायक उपकरण है।
उत्पाद की विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताःवायु-कूल्ड चिलर को पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जोड़ने की आवश्यकता नहीं है। यह स्वतंत्र है और इसे स्थापित करना और स्थानांतरित करना आसान है।
2उच्च दक्षता और ऊर्जा की बचतःहवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो निर्धारित तापमान आवश्यकताओं को कम समय में प्राप्त कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3. आसान रखरखावःवायुप्रशीत शीतलक संरचना में सरल है, रखरखाव में आसान है, सफाई और मरम्मत में आसान है।
4.कम शोरःवायु-कूल्ड चिलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5. स्वचालित नियंत्रण:वायु-कूल्ड चिलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापन:वायु-कूल्ड चिलर का उपयोग अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ मिलकर किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
छोटे वायु-कूल्ड चिलर कई अलग-अलग उद्योगों और अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1इलेक्ट्रॉनिक्स उद्योगःछोटे वायु-कूल्ड चिलर उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए अर्धचालकों, ऑप्टिक्स और इलेक्ट्रॉनिक घटकों जैसे उच्च तकनीक वाले उत्पादों के लिए शीतलन प्रदान कर सकते हैं।
2औषधि उद्योग:छोटे वायु-कूल्ड चिलर दवा उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता वाले लिंक के लिए स्थिर शीतलन प्रभाव प्रदान कर सकते हैं, जिससे दवाओं की गुणवत्ता और सुरक्षा सुनिश्चित होती है.
3खाद्य उद्योग:छोटे वायु-कूल्ड चिलर उन लिंक के लिए शीतलन प्रदान कर सकते हैं जिन्हें खाद्य पदार्थों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए खाद्य प्रसंस्करण, भंडारण और परिवहन के दौरान तापमान नियंत्रण की आवश्यकता होती है।
4प्लास्टिक उद्योग:छोटे वायु-कूल्ड चिलर प्लास्टिक इंजेक्शन मोल्डिंग, ब्लो मोल्डिंग, एक्सट्रूज़न मोल्डिंग आदि में तापमान नियंत्रित लिंक के लिए शीतलन प्रदान कर सकते हैं।उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए.
5रासायनिक उद्योग:छोटे वायु-कूल्ड चिलर उन लिंकों के लिए शीतलन प्रदान कर सकते हैं जिन्हें रासायनिक उत्पादों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए रासायनिक उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता होती है।
सामान्य तौर पर, छोटे वायु-कूल्ड चिलर विभिन्न अवसरों के लिए उपयुक्त होते हैं, जिन्हें प्रशीतन की आवश्यकता होती है, और विभिन्न उद्योगों के लिए कुशल, स्थिर और विश्वसनीय प्रशीतन समाधान प्रदान करते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
चिलर की परिसंचरण प्रणाली कैसे एक्सट्रूडर के हीटिंग सेक्शन में ठंडा करने वाला पानी पहुंचाती है?
चिलर की परिसंचरण प्रणाली निम्नलिखित चरणों के माध्यम से एक्सट्रूडर के हीटिंग सेक्शन में शीतलन जल पहुंचाती है:
1पानी का पंप पानी खींचता हैःचिलर की परिसंचरण प्रणाली में आमतौर पर एक पानी पंप होता है, जो पानी के टैंक से शीतलन पानी खींचने के लिए जिम्मेदार होता है।पानी पंप एक निश्चित दबाव बनाकर टैंक से पानी खींचता है.
2एक्सट्रूडर में पानी का प्रवाहःपंप किया गया शीतलन जल पानी के पंप के माध्यम से गुजरने के बाद, यह चिलर के पाइप सिस्टम में प्रवेश करता है। पाइप सिस्टम पानी को एक्सट्रूडर के गर्म अनुभाग में निर्देशित करता है।
3शीतलन जल परिसंचरणःएक बार जब ठंडा करने वाला पानी एक्सट्रूडर के हीटिंग भाग में प्रवेश करता है, तो यह परिसंचरण करना शुरू कर देता है।ठंडा पानी गर्मी को अवशोषित करने और उपकरण के तापमान को कम करने के लिए पाइप या शीतलन कॉइल के माध्यम से extruder के हीटिंग भाग को घेरता है.
4. गर्मी फैलाव:जब ठंडा पानी extruder के हीटिंग भाग के माध्यम से गुजरता है, यह गर्मी अवशोषित करता है और गर्म हो जाता है। ठंडा पानी फिर एक शीतलक, जैसे कि एक रेडिएटर या कंडेनसर के माध्यम से गुजरता है,गर्मी दूर करने और पानी के तापमान को कम करने के लिए.
5. शीतलन जल वापसीःठंडा ठंडा पानी फिर से चिलर के पानी के टैंक में बहता है। इस तरह,ठंडा करने वाला पानी एक चक्र पूरा करता है और फिर से पंप करने और एक्सट्रूडर के गर्म भाग में वितरित करने के लिए तैयार है.
निरंतर परिसंचरण के माध्यम से, चिलर स्थिर रूप से एक्सट्रूडर के हीटिंग भाग में शीतलन जल पहुंचा सकता है, जो शीतलन और शीतलन उपकरण की भूमिका निभाता है।यह सुनिश्चित करता है कि एक्सट्रूडर उचित ऑपरेटिंग तापमान सीमा के भीतर काम करता है और उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार करता है.
