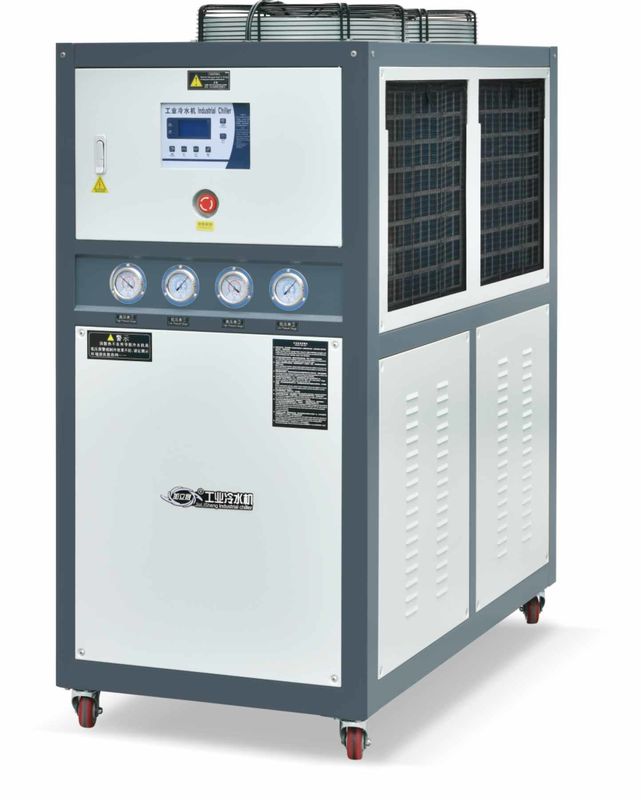

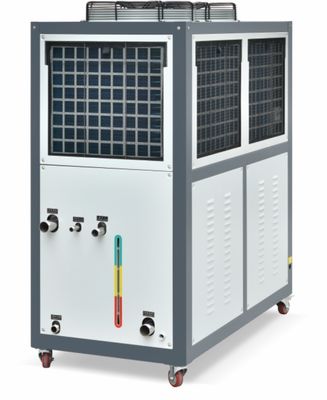

JLSF-10HP क्रशर ग्रेन्युलेटर एक्सट्रूडर के लिए औद्योगिक एयर कूल्ड चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-10एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 500 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤65dB(ए) |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | जल प्रवाह दर: | 4-6m³/घंटा |
| वारंटी: | 12 महीने | ||
| प्रमुखता देना: | JLSF-10HP औद्योगिक हवा से ठंडा चिलर,क्रशर इंडस्ट्रियल एयर कूल्ड चिलर,दानेदार हवा से ठंडा औद्योगिक शीतलक |
||
उत्पाद विवरण
JLSF-10HP एयर कूल्ड वाटर चिल्लर क्रशर, ग्रेन्युलेटर, एक्सट्रूडर, बोतल ब्लोइंग मशीन
उत्पाद का वर्णन:
हवा से ठंडा चिलर एक प्रकार का चिलर उपकरण है, जिसे चिलर के नाम से भी जाना जाता है। यह एक हवा कंडेनसर का उपयोग करके गर्मी निकालता है, इसलिए इसे "हवा से ठंडा" कहा जाता है,जो कि पानी से ठंडा chillers काम करने के तरीके से अलग है, जो गर्मी को बाहर निकालने के लिए एक जल संघनक का उपयोग करता है।
पारंपरिक पानी से ठंडे कूलर की तुलना में, हवा से ठंडे कूलर और पारंपरिक पानी से ठंडे कूलर के बीच अंतर यह है कि इसमें कंडेनसर के रूप में एक एयर कूलर का उपयोग किया जाता है,और प्रशंसक मशीन के एक तरफ से गर्मी अपव्यय के लिए आवश्यक हवा उड़ाता है और दूसरी तरफ से इसे बाहर निकालता है. शीतलन प्राप्त करें। इसलिए, हवा से ठंडा चिलर को बाहरी शीतलन पानी के स्रोत की आवश्यकता नहीं है, स्वतंत्र है, और स्थापित करने और स्थानांतरित करने के लिए बहुत सुविधाजनक है।
उत्पादन विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताःवायु-कूल्ड चिलर को पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जोड़ने की आवश्यकता नहीं है। यह स्वतंत्र है और इसे स्थापित करना और स्थानांतरित करना आसान है।
2उच्च दक्षता और ऊर्जा की बचतःहवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो निर्धारित तापमान आवश्यकताओं को कम समय में प्राप्त कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3. आसान रखरखावःवायुप्रशीत शीतलक संरचना में सरल है, रखरखाव में आसान है, सफाई और मरम्मत में आसान है।
4.कम शोरःवायु-कूल्ड चिलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5. स्वचालित नियंत्रण:वायु-कूल्ड चिलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापन:वायु-कूल्ड चिलर का उपयोग अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ मिलकर किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
प्लास्टिक उद्योग में, ऐसे अनुप्रयोगों की एक विस्तृत श्रृंखला है जिसमें शीतलक का उपयोग करने की आवश्यकता होती है। निम्नलिखित कुछ सामान्य अनुप्रयोग हैंः
1इंजेक्शन मोल्डिंग:इंजेक्शन मोल्डिंग प्लास्टिक उद्योग में एक आम प्रसंस्करण विधि है।यह जल्दी से पिघला हुआ प्लास्टिक के तापमान को कम करने के लिए इंजेक्शन मोल्ड के लिए ठंडा पानी प्रदान करने के लिए एक चिलर का उपयोग करने के लिए आवश्यक है, मोल्डिंग की गति को तेज करने और मोल्डिंग की गुणवत्ता में सुधार करने के लिए।
2एक्सट्रूज़न मोल्डिंगःएक्सट्रूज़न मोल्डिंग प्लास्टिक को एक्सट्रूडर से बाहर निकालने की एक विधि है।यह प्लास्टिक के तापमान को नियंत्रित करने और एक्सट्रूज़न मोल्डिंग की गुणवत्ता सुनिश्चित करने के लिए extruder के लिए ठंडा पानी प्रदान करने के लिए एक चिलर का उपयोग करने के लिए आवश्यक है.
3. झटका मोल्डिंगःब्लो मोल्डिंग एक ब्लो मोल्डिंग मशीन के माध्यम से पिघले हुए प्लास्टिक को खोखले उत्पादों में उड़ाने की एक विधि है।यह तेजी से प्लास्टिक के तापमान को कम करने और मोल्डिंग में तेजी लाने के लिए झटका मोल्ड के लिए ठंडा पानी प्रदान करने के लिए एक चिलर का उपयोग करने के लिए आवश्यक है. और मोल्डिंग की गुणवत्ता में सुधार।
4प्लास्टिक फिल्म का उत्पादन:Plastic film production requires the use of chillers to provide cooling water for the extruder and die in the production line to control the temperature of the plastic and ensure the quality of the film.
5प्लास्टिक फोम का उत्पादन:Plastic foam production requires the use of chillers to provide cooling water for the foaming machines in the production line to control the temperature of the plastic and ensure the quality of the foam.
सामान्य तौर पर प्लास्टिक उद्योग में चिलर का उपयोग व्यापक अनुप्रयोगों में किया जाता है, जो प्लास्टिक उत्पादन के लिए स्थिर शीतलन सेवाएं प्रदान कर सकते हैं।उत्पादन दक्षता में सुधार और उत्पादन लागत में कमी.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
औद्योगिक शीतलक का व्यापक चयन विधि और कौशल
औद्योगिक शीतलन यंत्रों के चयन में अनेक कारकों पर विचार करना आवश्यक है। निम्नलिखित कुछ व्यापक चयन विधियां और कौशल हैं:
1शीतलन भार निर्धारित करें:शीतलन भार मॉडल चयन का आधार है और विशिष्ट आवेदन के अनुसार निर्धारित किया जाना चाहिए।शीतलन भार में कमरे का ताप भार और उपकरण का ताप भार शामिल है.
2. शीतलक का चयन करें:प्रशीतन उपकरण के चयन में प्रशीतन दक्षता, पर्यावरण संरक्षण और सुरक्षा जैसे कारकों पर विचार करना आवश्यक है। आम तौर पर प्रयुक्त प्रशीतनों में फ्रीन, प्रोपेन और सीओ 2 शामिल हैं।
3. ठंडा करने की विधि का चयन करेंःशीतलन के दो प्रकार हैंः वायु-कूल्ड और जल-कूल्ड, जिन्हें विशिष्ट अनुप्रयोग और शीतलन भार के अनुसार चुना जाना चाहिए।
4प्रशीतन वसूली विधि निर्धारित करें:रीसाइक्लिंग शीतलता पर्यावरण प्रदूषण और ऊर्जा की बर्बादी को कम कर सकती है और इसे प्राप्त करने के लिए वायु स्रोत गर्मी पंप, अपशिष्ट गर्मी वसूली उपकरणों और अन्य उपकरणों का उपयोग किया जा सकता है।
5. ब्रांड और मॉडल का चयन करें:उपरोक्त कारकों के आधार पर ब्रांड और मॉडल निर्धारित करने के लिए, प्रदर्शन, गुणवत्ता और बिक्री के बाद सेवा जैसे कारकों पर विचार करना आवश्यक है।
6आर्थिक कारण:उपरोक्त कारकों के अतिरिक्त, मॉडल का चयन करते समय अर्थव्यवस्था पर भी विचार किया जाना चाहिए, जिसमें उपकरण की कीमत, सेवा जीवन, ऊर्जा खपत और रखरखाव लागत जैसे कारक शामिल हैं।
7. अन्य उपयोगकर्ताओं के अनुभवों का उल्लेख करें:आप उपकरण के वास्तविक उपयोग प्रभाव और समस्याओं को समझने के लिए अन्य उपयोगकर्ताओं के अनुभवों का संदर्भ ले सकते हैं, और संदर्भ बना सकते हैं और उनसे सीख सकते हैं।
उपरोक्त कारकों को मिलाकर, उपयुक्त औद्योगिक शीतलक चुनने से उत्पादन दक्षता में सुधार और ऊर्जा की बचत हो सकती है, और बेहतर आर्थिक और पर्यावरणीय लाभ प्राप्त हो सकते हैं।
