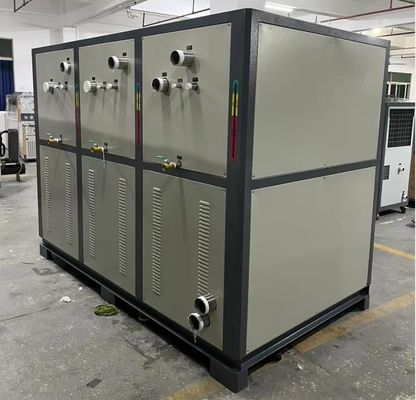

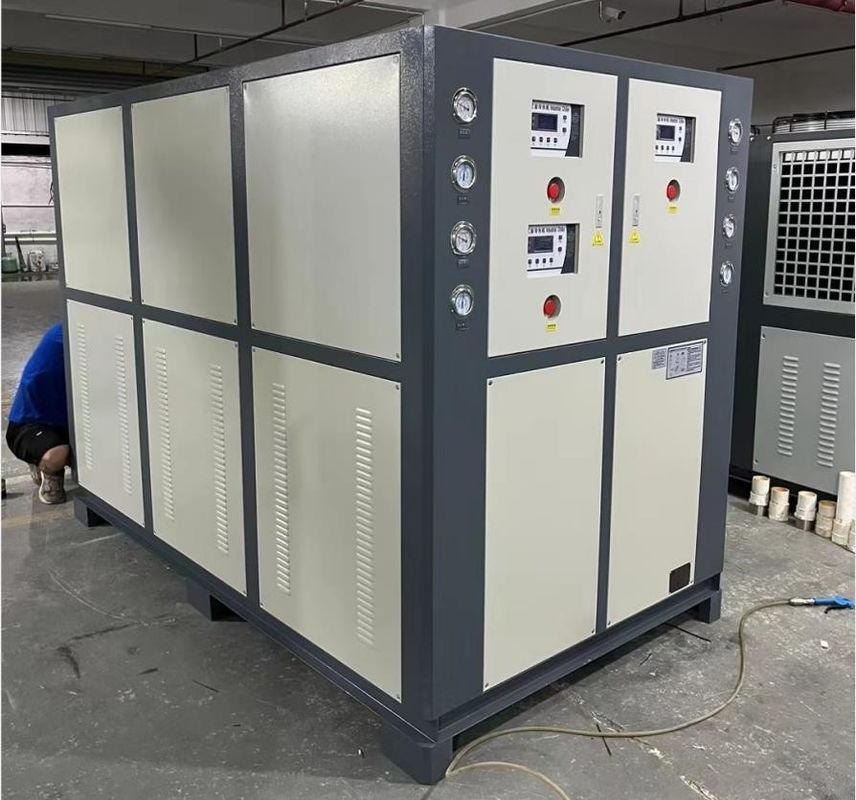

जेएलएसएस-60एचपी पीएलसी 3 सिस्टम कंट्रोल के साथ बड़ा वाटर कूल्ड इंडस्ट्रियल चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSS-60HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 25 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 150 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड वाटर चिलर | कंप्रेसर प्रकार: | स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार | कंडेनसर: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| नियंत्रण प्रणाली: | पीएलसी/3 सिस्टम स्वतंत्र नियंत्रण | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | कम शोर | विद्युत आपूर्ति: | 220V/380V/415V/440V/460V/480V |
| रक्षा यंत्र: | उच्च/निम्न दबाव/अधिभार/चरण/चरण अनुक्रम की कमी/अति ताप | शीतल: | R22/R407C/R410A/R134A |
| आकार: | बड़ा | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | बड़े पानी से ठंडा औद्योगिक चिलर,पीएलसी वाटर कूल्ड इंडस्ट्रियल चिलर,औद्योगिक बड़े पानी के शीतलक |
||
उत्पाद विवरण
JLSS-60HP वाटर कूल्ड वाटर चिलर अंतरिक्ष की बचत, उच्च ऊर्जा दक्षता, सटीक नियंत्रण,
उत्पाद का वर्णन:
तीन चिलर एकीकृत मशीन एक ऐसा यंत्र है जो एक चेसिस या कैबिनेट में तीन स्वतंत्र चिलर एकीकृत करता है।यह बड़े डेटा केंद्रों की जरूरतों को पूरा करने के लिए बढ़ी हुई शीतलन क्षमता और अतिरेक प्रदान करने के लिए डिज़ाइन किया गया है, औद्योगिक विनिर्माण और अन्य बड़े पैमाने पर अनुप्रयोग।
उत्पादन विशेषताएं:
निम्नलिखित तीनों एकीकृत शीतलकों की मुख्य विशेषताएं और कार्य हैंः
1उच्च शीतलन क्षमताःएक साथ तीन चिलर को एकीकृत करके, तीन चिलर एकीकृत मशीन अधिक शीतलन क्षमता प्रदान कर सकती है। यह उन परिदृश्यों में फायदेमंद है जिनमें महत्वपूर्ण शीतलन की आवश्यकता होती है,जैसे उच्च घनत्व वाले सर्वर रूम या उच्च गर्मी भार वाली औद्योगिक विनिर्माण प्रक्रियाएं.
2. अनावश्यक डिजाइनःतीन एकीकृत शीतलकों में आमतौर पर यह सुनिश्चित करने के लिए एक अतिरेक डिजाइन होता है कि जब एक शीतलक विफल हो जाता है, तो अन्य दो शीतलन क्षमता प्रदान करना जारी रख सकते हैं।यह अतिरेक प्रणाली की विश्वसनीयता और स्थिरता को बढ़ाता है, एकल विफलता बिंदुओं के कारण डाउनटाइम के जोखिम को कम करना।
3. संकुचित स्थान उपयोगःएक केस या कैबिनेट में तीन चिलर को एकीकृत करने से काफी जगह की बचत हो सकती है। यह बहुत मूल्यवान है जहां स्थान सीमित है या कई चिलरों की आवश्यकता है।एकीकृत डिजाइन पाइपलाइन कनेक्शन और सिस्टम लेआउट को भी सरल बनाता है, स्थापना और रखरखाव की जटिलता को कम करता है।
4एकीकृत नियंत्रण प्रणाली:तीन एकीकृत शीतलक आमतौर पर एक एकीकृत नियंत्रण प्रणाली से लैस होते हैं, जो पूरे सिस्टम की निगरानी और नियंत्रण के लिए है।प्रत्येक शीतलक की परिचालन स्थिति और मापदंडों को आसानी से निगरानी और समायोजित किया जा सकता है ताकि समन्वित संचालन प्राप्त हो सके और ऊर्जा दक्षता को अनुकूलित किया जा सके.
5अनुकूलन योग्य विन्यासःतीन एकीकृत शीतलक आमतौर पर ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं। इसमें शीतलन क्षमता, शीतलन माध्यम, नियंत्रण विधियां और अतिरिक्त कार्य आदि शामिल हैं।विशिष्ट आवश्यकताओं के अनुकूलन से इष्टतम अनुकूलन क्षमता और प्रदर्शन सुनिश्चित होता है.
तीन चिलर एकीकृत ऑल-इन-वन एक कुशल,विश्वसनीय और लचीला शीतलन समाधान जो बड़े अनुप्रयोगों की शीतलन आवश्यकताओं को पूरा कर सकता है और प्रणाली की निरंतरता और स्थिरता सुनिश्चित करने के लिए अतिरेक बैकअप प्रदान कर सकता है.
कार्य सिद्धांत:
तीन शीतलक एकीकृत मशीन का कार्य सिद्धांत इस प्रकार है:
1प्रशीतन चक्रःप्रत्येक चिलर में एक शीतलन चक्र होता है जिसमें कंप्रेसर, वाष्पीकरणकर्ता, कंडेनसर और विस्तार वाल्व शामिल होते हैं।एक प्रशीतन चक्र गर्मी को स्थानांतरित करने और ठंडा करने के लिए एक प्रशीतन (आमतौर पर एक प्रशीतन द्रव) का उपयोग करता हैशीतलक चक्र के दौरान एक चरण परिवर्तन से गुजरता है, कम दबाव, कम तापमान की स्थिति में वाष्पीकरण से गर्मी को अवशोषित करता है, और फिर उच्च दबाव में एक संघनक में गर्मी जारी करता है,उच्च तापमान की अवस्था.
2शीतलन टॉवरःतीन शीतलक आमतौर पर शीतलन टॉवर प्रणाली से लैस होते हैं।शीतलन टावर शीतलन माध्यम (आमतौर पर पानी) को टावर के शीर्ष पर छिड़काव करके और शीतलन माध्यम में गर्मी स्थानांतरित करने के लिए हवा का उपयोग करके गर्मी को हटा देते हैंजब शीतलन टॉवर में शीतलन माध्यम हवा के संपर्क में होता है, तो यह वाष्पीकरण और संवहन के माध्यम से गर्मी को दूर करता है, और धीरे-धीरे अपने तापमान को कम करता है।शीतलन टॉवर का कार्य शीतलन माध्यम के तापमान को कम करने के लिए है ताकि यह चिलर के वाष्पीकरण में वापस परिसंचारी हो सके.
3पानी का पंप:तीन शीतलक आमतौर पर एक जल पंप प्रणाली से लैस होते हैं। जल पंप शीतलन टॉवर से शीतलन जल खींचने और इसे शीतलक के वाष्पीकरणकर्ता में वापस भेजने के लिए जिम्मेदार है। The water pump promotes the circulation of the cooling water by providing sufficient pressure and flow to ensure that the cooling water can effectively absorb heat and participate in the refrigeration cycle.
|
1 कंप्रेसर |
5 वाष्पीकरक |
9 तापमान सेंसर |
13 बायपास वाल्व |
|
2 कंडेनसर |
6 गेंद वाल्व |
10 पानी का टैंक |
14 निम्न वोल्टेज नियंत्रक |
|
3 फिल्टर ड्रायर |
7 एंटीफ्रीज स्विच |
11 पानी के पंप के प्रेशर गेज |
15 उच्च वोल्टेज नियंत्रक |
|
4 विस्तार वाल्व |
8 फ्लोट स्विच |
12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | जेएलएसएस-25एचपी | जेएलएसएस-30एचपी | JLSS-40HP | JLSS-50HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
पानी से ठंडा शीतलक औद्योगिक और वाणिज्यिक क्षेत्रों के लिए उपयुक्त हैं, जिन्हें बहुत अधिक शीतलन की आवश्यकता होती है, जैसेः
1विनिर्माण उद्योग:जल-कूल्ड चिलर का उपयोग विनिर्माण उद्योगों जैसे धातु प्रसंस्करण, प्लास्टिक प्रसंस्करण और खाद्य प्रसंस्करण में उपकरण और उत्पादन लाइनों के प्रशीतन के लिए किया जा सकता है।
2रासायनिक उद्योग:रासायनिक उत्पादन प्रक्रिया में ठंडा करने के लिए आवश्यक उपकरणों और रिएक्टरों के लिए पानी से ठंडा कूलर का उपयोग किया जा सकता है।
3औषधि उद्योग:दवा उद्योग में शीतलन और ठंड प्रक्रियाओं के लिए पानी से ठंडा कूलर का उपयोग किया जा सकता है।
4शीत भंडारण:पानी से ठंडा होने वाले चिलर का उपयोग शीत भंडारण और अन्य स्थानों में किया जा सकता है जहां बहुत अधिक प्रशीतन की आवश्यकता होती है और कम तापमान बनाए रखा जाता है।
5वाणिज्यिक भवन:पानी से ठंडे शीतलक का उपयोग बड़ी वाणिज्यिक इमारतों जैसे कि शॉपिंग मॉल, कार्यालय भवन, होटल आदि में किया जा सकता है।
6अस्पताल:पानी से ठंडे शीतलक का उपयोग अस्पताल के ऑपरेटिंग रूम, वार्ड और अन्य स्थानों में किया जा सकता है जिन्हें कम और सूखा रखने की आवश्यकता होती है।
7इलेक्ट्रॉनिक्स उद्योगःइलेक्ट्रॉनिक्स उद्योग में उपकरण शीतलन और तापमान नियंत्रण के लिए पानी से ठंडा शीतलक का उपयोग किया जा सकता है।
संक्षेप में, पानी से ठंडे शीतलक का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, और विभिन्न उपकरणों और स्थानों के लिए कुशल, स्थिर और विश्वसनीय शीतलन सेवाएं प्रदान कर सकते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
एकीकृत शीतलक का क्या लाभ है?
एकीकृत शीतलक के निम्नलिखित मुख्य फायदे हैं:
1स्थान की बचतःएक मामले या कैबिनेट में कई स्वतंत्र चिलरों को एकीकृत करने से उपकरण द्वारा कब्जा की गई जगह बहुत कम हो जाती है। यह सीमित स्थान वाले वातावरण में फायदेमंद है, जैसे कि मशीन कक्ष,कारखानों या इमारतों के भीतर यांत्रिक कक्षोंएकीकृत डिजाइन पाइप और केबलों की व्यवस्था को भी सरल बनाता है, जिससे उपकरण की स्थापना अधिक कॉम्पैक्ट और सुविधाजनक हो जाती है।
2सरल स्थापना और रखरखाव:एकीकृत शीतलक के डिजाइन में उपकरण की स्थापना और रखरखाव की सुविधा को ध्यान में रखा गया है।एकीकृत डिजाइन पाइपलाइन कनेक्शन और विद्युत कनेक्शन की संख्या को कम करता हैइसके अलावा, रखरखाव और सेवा कार्य आसान हो जाता है, क्योंकि सभी घटक एक एकीकृत इकाई में हैं, जिसे एक्सेस और संचालित करना आसान है।
3उच्च शीतलन क्षमताःकई शीतलकों को एकीकृत करके, एकीकृत शीतलक अधिक शीतलन क्षमता प्रदान कर सकता है। यह उन अनुप्रयोगों के लिए महत्वपूर्ण है जिन्हें बहुत अधिक शीतलन की आवश्यकता होती है, जैसे बड़े डेटा केंद्र,औद्योगिक विनिर्माण प्रक्रियाएं, या उच्च थर्मल भार वाले वातावरण। शीतलक का एकीकृत डिजाइन सिस्टम को उच्च शीतलन मांगों का बेहतर सामना करने की अनुमति देता है, जिससे उपकरण और प्रक्रियाओं का सामान्य संचालन सुनिश्चित होता है।
4. अतिरिक्त बैकअपःएकीकृत शीतलक में आमतौर पर प्रणाली की विश्वसनीयता और स्थिरता सुनिश्चित करने के लिए एक अतिरेक डिजाइन होता है।अन्य कार्यशील शीतलक शीतलन क्षमता प्रदान कर सकते हैं, एक एकल विफलता बिंदु के कारण डाउनटाइम के जोखिम से बचने के लिए। रिडंडेंट बैकअप उच्च प्रणाली उपलब्धता प्रदान करते हैं और संभावित उत्पादन या सेवा व्यवधान को कम करते हैं।
5- एकीकृत नियंत्रण और निगरानी:एकीकृत शीतलक आमतौर पर संपूर्ण प्रणाली की केंद्रीकृत निगरानी और नियंत्रण के लिए एक एकीकृत नियंत्रण प्रणाली से सुसज्जित होता है।यह ऑपरेटरों को आसानी से प्रबंधित करने और chiller के संचालन की स्थिति की निगरानी करने के लिए अनुमति देता है, मापदंडों और ऊर्जा दक्षता डेटा। एकीकृत नियंत्रण प्रणाली स्वचालित नियंत्रण और अनुकूलन को भी महसूस कर सकती है, और प्रणाली की परिचालन दक्षता और ऊर्जा उपयोग में सुधार कर सकती है।
6लचीलापन और स्केलेबिलिटी:एकीकृत चिलर में आमतौर पर मॉड्यूलर डिजाइन होता है, जिसे वास्तविक आवश्यकताओं के अनुसार अनुकूलित और विस्तारित किया जा सकता है।उपयोगकर्ता विभिन्न शीतलन भारों के अनुकूल होने के लिए आवश्यकतानुसार शीतलकों की संख्या बढ़ा या घटा सकते हैंयह लचीलापन और स्केलेबिलिटी ऑल-इन-वन चिलर को विभिन्न आकारों और जरूरतों के अनुप्रयोगों के अनुकूल होने की अनुमति देता है।
संक्षेप में, एकीकृत शीतलक अंतरिक्ष की बचत, सरल स्थापना और रखरखाव, उच्च शीतलन क्षमता के फायदे के माध्यम से उपयोगकर्ताओं को कुशल और विश्वसनीय शीतलन प्रदान करता है,अतिरिक्त बैकअप, एकीकृत नियंत्रण और निगरानी, और लचीलापन और स्केलेबिलिटी।इन लाभों ने बड़े पैमाने पर अनुप्रयोगों और महत्वपूर्ण सुविधाओं में शीतलन उपकरण के लिए ऑल-इन-वन चिलर को एक आम विकल्प बना दिया है.
