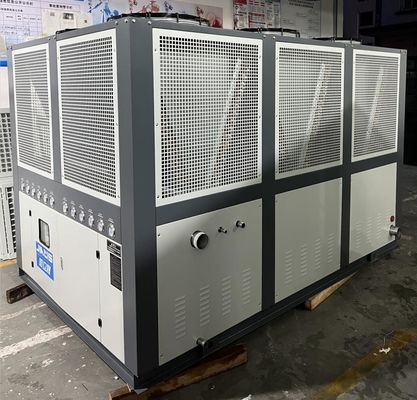

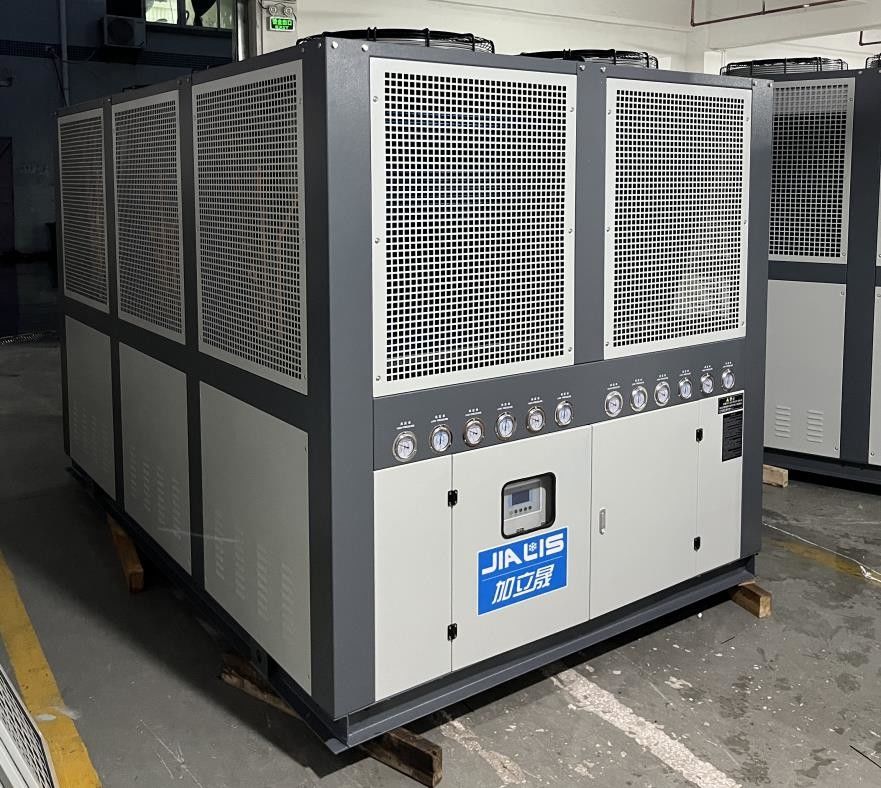

JLSF-60HP वाटर चिल्लर मशीन ठंडा गर्म एकीकृत निरंतर तापमान 220V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-60HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | ठंडा और गर्म एकीकृत चिलर | हाइलाइट: | एक में दो चिलर/दो प्रणालियों का स्वतंत्र नियंत्रण |
|---|---|---|---|
| नियंत्रण प्रणाली: | 2 पीएलसी/माइक्रो कंप्यूटर | आउटलेट पानी का तापमान: | 5-50 ℃ |
| कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक | बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| कंडेनसर: | फिनेड ट्यूब | कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक |
| शोर स्तर: | ≤75dB(ए) | वोल्टेज: | 220V/380V/415V/440V/480V |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | शीतल: | R22/R407C/R134A/R410A/R404A |
| सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। | पंप: | केन्द्रापसारक/ऊर्ध्वाधर |
| वारंटी: | 12 महीने | ||
| प्रमुखता देना: | JLSF-60HP वाटर चिल्लर मशीन,वाटर चिलर मशीन 220 वी |
||
उत्पाद विवरण
JLSF-60HP कोल्ड एंड हॉट इंटीग्रेटेड चिलर,कन्स्टेंट टेम्परेचर चिलर,कन्स्टेंट टेम्परेचर मशीन
उत्पाद का वर्णन:
एक ठंडा और गर्म एकीकृत चिलर, जिसे हीट पंप चिलर या गर्म पानी चिलर के रूप में भी जाना जाता है, एक ऐसा उपकरण है जो शीतलन और हीटिंग कार्यों को एकीकृत करता है।यह हीट पंप प्रौद्योगिकी के माध्यम से शीतलन और ताप के दोहरे कार्यों को प्राप्त करने में सक्षम है.
उत्पाद की विशेषताएं:
दो-प्रणाली एकीकृत शीतलक के लाभों में शामिल हैंः
1दोहरी परिसंचरण प्रणाली:दो प्रणाली एकीकृत चिलर एक डबल परिसंचरण प्रणाली है, जो एक ही समय में दो अलग-अलग शीतलन प्रणालियों के लिए ठंडा पानी प्रदान कर सकते हैं, जो उपकरण के उपयोग दर में सुधार करता है.
2उच्च दक्षता और ऊर्जा की बचतःदो प्रणाली एकीकृत चिलर उच्च दक्षता प्रशीतन प्रौद्योगिकी और शीतलन पानी पंप को अपनाता है, जो ऊर्जा की बचत और पर्यावरण संरक्षण का एहसास कर सकता है, ऊर्जा की खपत को कम कर सकता है,और उपकरण के ऊर्जा दक्षता अनुपात में सुधार.
3स्थिर और विश्वसनीय:दो-प्रणाली एकीकृत शीतलक में एक स्वतंत्र प्रशीतन प्रणाली और शीतलन प्रणाली है, जो संचालन के दौरान उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित कर सकती है।
4उच्च स्थान उपयोगःदो-प्रणाली एकीकृत शीतलक का डिजाइन कॉम्पैक्ट है और यह कम स्थान लेता है, जो सीमित स्थान वाले अवसरों को पूरा कर सकता है।
5संचालित करने में आसानःदो-प्रणाली एकीकृत शीतलक का संचालन और रखरखाव आसान है, जिससे रखरखाव लागत और कठिनाई कम हो सकती है।
संक्षेप में, दो-प्रणाली एकीकृत शीतलक एक दोहरी परिसंचरण प्रणाली वाला शीतलक है, जो एक ही समय में दो अलग-अलग शीतलन प्रणालियों के लिए शीतलन जल प्रदान कर सकता है।इसमें उच्च दक्षता के फायदे हैं, ऊर्जा की बचत, स्थिरता और विश्वसनीयता, उच्च स्थान उपयोग, और आसान संचालन।यह अवसरों है कि एक ही समय में दो अलग अलग शीतलन प्रणालियों के लिए ठंडा पानी प्रदान करने की जरूरत के लिए उपयुक्त है, जैसे कि केंद्रीय एयर कंडीशनिंग सिस्टम, कूलिंग टॉवर सिस्टम, औद्योगिक शीतलन प्रणाली आदि।
कार्य सिद्धांत:
ठंडे और गर्म एकीकृत चिलर का कार्य सिद्धांत हीट पंप प्रणाली के समान है। यह शीतलन और हीटिंग प्रक्रिया को प्राप्त करने के लिए एक हीट पंप चक्र का उपयोग करता है।इसकी मूल कार्यप्रणाली इस प्रकार है:
1शीतलन मोडःशीतलन मोड में, एकीकृत शीतलन और हीटिंग चिलर वाष्पीकरण में शीतल पदार्थ के माध्यम से गर्मी को अवशोषित करता है, और आवश्यक तापमान तक शीतलन पानी को कम करता है।शीतलक वाष्पीकरक में वाष्पित हो जाता है, ठंडा करने वाले पानी से गर्मी को अवशोषित करता है, और इसे कंप्रेसर में भेजता है।
2संपीड़न मोडःकंप्रेसर में शीतल द्रव को संपीड़ित किया जाता है, जिससे इसका तापमान और दबाव बढ़ जाता है। उच्च तापमान और उच्च दबाव शीतल द्रव संघनक में प्रवेश करता है।
3संक्षेपण मोडःकंडेनसर में, शीतलक रेडिएटर के माध्यम से गर्मी को दूर करता है, जो शीतलक का तापमान कम करता है और गर्मी को हवा या पानी जैसे बाहरी माध्यम में स्थानांतरित करता है। इस तरह,कंडेनसर में शीतलक तरल हो जाता है.
4. हीटिंग मोडःहीटिंग मोड में, एकीकृत शीतलन और हीटिंग चिलर कार्य मोड को उलट देता है, और नियंत्रण वाल्व के माध्यम से शीतलक की प्रवाह दिशा को समायोजित करता है।शीतलक वाष्पीकरण से गर्मी को अवशोषित करता है, और फिर आवश्यक हीटिंग कार्य प्रदान करने के लिए गर्म पानी में गर्मी जारी करने के लिए संपीड़न और संघनक प्रक्रियाओं से गुजरता है।
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
ठंडे और गर्म एकीकृत स्थिर तापमान शीतलक का व्यापक रूप से उन अवसरों में उपयोग किया जाता है जहां एक ही समय में शीतलन और ताप प्रदान करने और निरंतर तापमान बनाए रखने की आवश्यकता होती है, जैसेः
1औद्योगिक उत्पादन:औद्योगिक प्रक्रियाओं में स्थिर तापमान की आवश्यकता वाले शीतलन और ताप के लिए प्रयोग किया जाता है, जैसे रासायनिक प्रतिक्रिया, इंजेक्शन मोल्डिंग, इलेक्ट्रॉनिक निर्माण आदि।
2प्रयोगशाला एवं वैज्ञानिक अनुसंधान:यह प्रयोगशालाओं और वैज्ञानिक अनुसंधान संस्थानों में प्रयोगात्मक उपकरण, रिएक्टर, निरंतर तापमान स्नान आदि के लिए उपयुक्त है, जो निरंतर तापमान शीतलन और हीटिंग प्रदान करता है।
3चिकित्सा क्षेत्र:चिकित्सा उपकरणों में, जैसे चिकित्सा शीत चिकित्सा उपकरण, प्रयोगशाला उपकरण, चिकित्सा इमेजिंग उपकरण, आदि, एक ही समय में शीतलन और हीटिंग कार्य होना आवश्यक है,और एक स्थिर तापमान बनाए रखने के लिए.
4अन्य अनुप्रयोग:एकीकृत शीतलन और ताप स्थिर तापमान शीतलक का उपयोग उच्च तापमान नियंत्रण आवश्यकताओं वाले वातावरण में भी किया जा सकता है, जैसे तापमान अनुकरण परीक्षण,अर्धचालक निर्माणआदि।
एकीकृत शीतलन और ताप स्थिर तापमान शीतलक का लाभ यह है कि यह शीतलन, ताप और स्थिर तापमान नियंत्रण कार्यों को एकीकृत करता है,जो विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा कर सकता है, स्थिर तापमान नियंत्रण और कुशल ऊर्जा उपयोग प्रदान करता है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
ठंडे और गर्म एकीकृत स्थिर तापमान कूलर की निरंतर तापमान नियंत्रण प्रणाली कैसे काम करती है?
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperatureसामान्य थर्मोस्टैटिक नियंत्रण प्रणाली का कार्यप्रणाली निम्नानुसार हैः
1तापमान सेंसरःएक या अधिक तापमान सेंसर आमतौर पर स्थिर तापमान नियंत्रण प्रणाली में शामिल होते हैं ताकि वास्तविक समय में पानी के तापमान की निगरानी की जा सके।ये सेंसर थर्मिस्टर्स जैसे सिद्धांतों पर आधारित उपकरण हो सकते हैंवे पानी के तापमान को एक विद्युत संकेत में परिवर्तित करते हैं और इसे नियंत्रण प्रणाली में भेजते हैं।
2नियंत्रक:स्थिर तापमान नियंत्रण प्रणाली में नियंत्रक एक बुद्धिमान इलेक्ट्रॉनिक उपकरण है,जिसका उपयोग तापमान सेंसर से सिग्नल प्राप्त करने और निर्धारित लक्ष्य तापमान और नियंत्रण रणनीति के अनुसार हीटिंग तत्व के काम को नियंत्रित करने के लिए किया जाता हैएक नियंत्रक में आम तौर पर एक माइक्रोप्रोसेसर और इनपुट सिग्नल को संसाधित करने, नियंत्रण एल्गोरिदम निष्पादित करने और नियंत्रण सिग्नल आउटपुट करने के लिए संबंधित सर्किटरी होती है।
3प्रतिक्रिया लूपःनियंत्रक फीडबैक लूप के माध्यम से तापमान के बंद-लूप नियंत्रण को महसूस करता है।यह वास्तविक मापा पानी के तापमान की तुलना सेट लक्ष्य तापमान के साथ करता है और तुलना के आधार पर हीटिंग तत्व की शक्ति को समायोजित करता हैयदि वास्तविक तापमान लक्ष्य तापमान से कम है, तो नियंत्रक हीटिंग शक्ति बढ़ाएगा; यदि वास्तविक तापमान लक्ष्य तापमान से अधिक है,नियंत्रक हीटिंग शक्ति को कम करेगा.
4हीटिंग तत्व नियंत्रणःस्थिर तापमान नियंत्रण प्रणाली हीटिंग तत्व के संचालन को नियंत्रित करके तापमान विनियमन को प्राप्त करती है। हीटिंग तत्व एक इलेक्ट्रिक हीटर हो सकता है,हीट एक्सचेंजर या अन्य उपयुक्त हीटिंग डिवाइसनियंत्रक पानी के तापमान को बढ़ाने के लिए आवश्यकतानुसार हीटिंग तत्व को विद्युत या अन्य प्रकार की ऊर्जा प्रदान करता है।
5सुरक्षा सुरक्षाःस्थिर तापमान नियंत्रण प्रणाली में आमतौर पर सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए सुरक्षा सुरक्षा कार्य भी शामिल होते हैं। इन सुरक्षा सुविधाओं में अधिक तापमान सुरक्षा शामिल हो सकती है,अतिप्रवाह सुरक्षा, शॉर्ट सर्किट सुरक्षा आदि अति तापमान, अतिप्रवाह या अन्य दोष स्थितियों से सुरक्षा के लिए।
पानी के वास्तविक तापमान की निरंतर निगरानी करके और हीटिंग तत्व के संचालन को समायोजित करके,थर्मोस्टैटिक नियंत्रण प्रणाली स्थिर रूप से सेट लक्ष्य तापमान सीमा के भीतर पानी का तापमान बनाए रख सकते हैंइस प्रकार एकीकृत शीतलन और ताप स्थिर तापमान शीतलक मांग के अनुसार एक स्थिर शीतलन या ताप प्रभाव प्रदान कर सकता है,और उन अनुप्रयोगों के लिए उपयुक्त है जिनमें सटीक तापमान नियंत्रण की आवश्यकता होती है.
