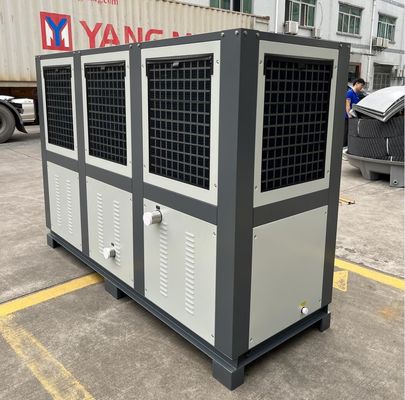

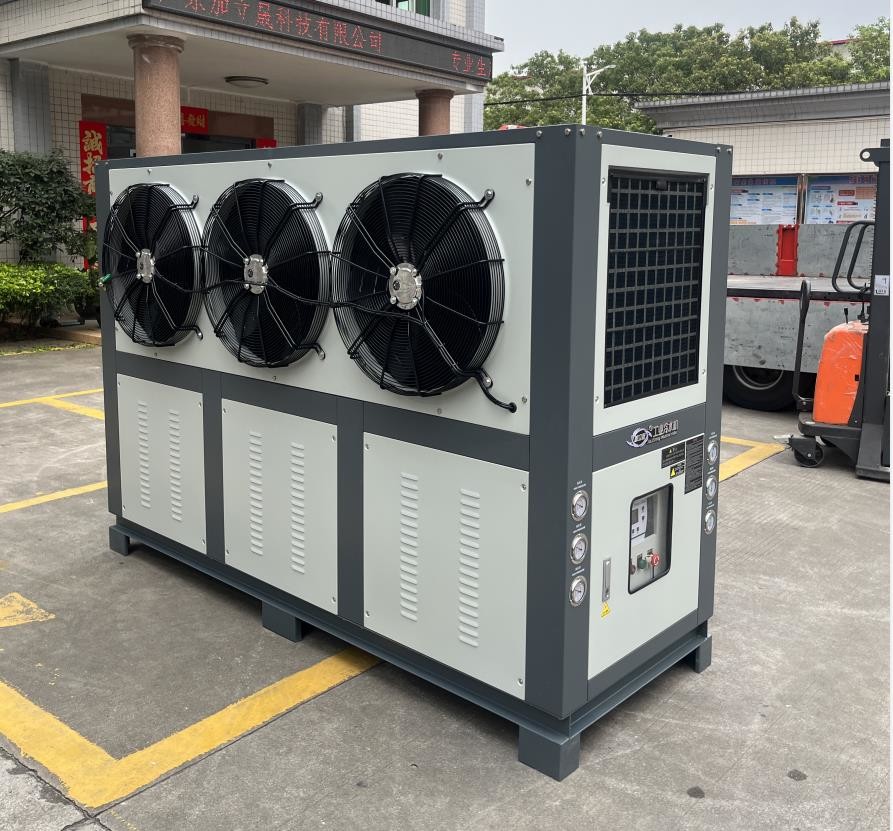

JLSF-30HP IP54 औद्योगिक वायु शीतल जल शीतलक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-30एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| सुरक्षा स्तर: | आईपी54 | पंप: | केन्द्रापसारक/ऊर्ध्वाधर |
| वारंटी: | 12 महीने | ||
| प्रमुखता देना: | IP54 औद्योगिक वायुप्रशीतित जल शीतलक,सौर ऊर्जा औद्योगिक हवा ठंडा पानी चिलर,हाइड्रोजन ऊर्जा औद्योगिक जल शीतलक |
||
उत्पाद विवरण
जेएलएसएफ-30एचपी एयर कूल्ड वाटर चिलर फोटोवोल्टिक, लिथियम बैटरी, हाइड्रोजन एनर्जी, बायोमास एनर्जी मैन्युफैक्चरिंग
उत्पाद का वर्णन:
एक वायु-कूल्ड चिलर एक वायु-कूल्ड चिलर है जिसका उपयोग आमतौर पर औद्योगिक या वाणिज्यिक भवनों में एयर कंडीशनिंग सिस्टम में किया जाता है।इसका काम करने का सिद्धांत एक पंखे का उपयोग करके बाहर की हवा को कूलर के अंदर में उड़ाने के लिए है, पानी के परिसंचरण के माध्यम से इनडोर गर्मी को अवशोषित करता है, और फिर ठंडा पानी को ठंडा करने के लिए कमरे में वापस घुमाता है।
पानी से ठंडे कूलर की तुलना में, हवा से ठंडे कूलर को अतिरिक्त पानी शीतलन प्रणालियों की आवश्यकता नहीं होती है, इसलिए स्थापना और रखरखाव सरल और अधिक किफायती होते हैं।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसी स्थितियों से प्रभावित होती है, और आम तौर पर एक ही शीतलन प्रभाव प्राप्त करने के लिए अधिक शीतलन शक्ति की आवश्यकता होती है।
एयर कूल्ड चिलर को आमतौर पर विभिन्न आकारों के रेफ्रिजरेशन और एयर कंडीशनिंग सिस्टम के अनुकूल आवश्यकताओं के अनुसार मॉड्यूलर किया जा सकता है। इसे अन्य गर्मी वसूली उपकरण के साथ भी जोड़ा जा सकता है,ऊर्जा दक्षता बढ़ाने के लिए हवा स्रोत हीट पंप या अपशिष्ट गर्मी वसूली इकाइयों जैसे।
उत्पाद की विशेषताएं:
साइड एयर चिलर एक प्रकार का प्रशीतन उपकरण है, इसकी मुख्य विशेषताओं में शामिल हैंः
1साइड एयर आउटलेट डिजाइनःसाइड एयर चिलर का वायु आउटलेट उपकरण के पक्ष में स्थित है, जो सीधे उपकरण या कमरे में ठंडी हवा भेज सकता है जिसे ठंडा करने की आवश्यकता है,इस प्रकार शीतलन दक्षता में सुधार.
2ऊर्जा की बचत और पर्यावरण संरक्षण:साइड एयर चिलर उच्च दक्षता वाले ऊर्जा-बचत कंप्रेसर और उच्च दक्षता वाले हीट एक्सचेंजर को अपनाता है, जो ऊर्जा-बचत और पर्यावरण संरक्षण शीतलन प्रभाव प्राप्त कर सकता है।
3स्थिर और विश्वसनीय:साइड एयर चिलर उन्नत प्रशीतन प्रौद्योगिकी और नियंत्रण प्रणाली को अपनाता है, जो उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित कर सकता है।
4. आसान स्थापना और रखरखाव:साइड एयर चिलर आकार में छोटा है, स्थापना और रखरखाव के लिए बहुत सुविधाजनक है, और स्थापना स्थान और रखरखाव लागत को बचा सकता है।
5अनुप्रयोगों की विस्तृत श्रृंखलाःसाइड एयर चिलर विभिन्न उद्योगों और क्षेत्रों के लिए उपयुक्त हैं, जैसे कि एयर कंडीशनिंग रेफ्रिजरेशन, प्रक्रिया रेफ्रिजरेशन और एयर कंडीशनिंग विनिर्माण, कंप्यूटर कक्षों में उपकरण शीतलन,अस्पतालों, विद्युत ऊर्जा, धातु विज्ञान, रासायनिक उद्योग और अन्य क्षेत्रों में।
6. कई मॉडल:वहाँ से चुनने के लिए विभिन्न मॉडल और साइड हवा chillers के विनिर्देश हैं, जो विभिन्न अवसरों की शीतलन जरूरतों को पूरा करने के लिए विभिन्न आवेदन आवश्यकताओं के अनुसार चुना जा सकता है.
संक्षेप में, साइड एयर चिलर में उच्च शीतलन दक्षता, ऊर्जा की बचत और पर्यावरण संरक्षण, स्थिरता और विश्वसनीयता, सुविधाजनक स्थापना और रखरखाव की विशेषताएं हैं।और व्यापक अनुप्रयोग, जो विभिन्न उद्योगों और क्षेत्रों की शीतलन आवश्यकताओं को पूरा कर सकता है।
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
वायु-कूल्ड चिलर का व्यापक रूप से निम्नलिखित उद्योगों और क्षेत्रों में प्रयोग किया जाता हैः
1औद्योगिक विनिर्माणवायु-कूल्ड चिलर कारखानों, विनिर्माण कार्यशालाओं, मशीनरी और उपकरणों आदि के लिए शीतलन सेवाएं प्रदान कर सकते हैं, इनडोर तापमान और आर्द्रता को स्थिर रख सकते हैं,और उत्पादन लाइनों के सामान्य संचालन को सुनिश्चित करें.
2वाणिज्यिक भवन:एयर कूल्ड चिलर वाणिज्यिक भवनों जैसे बड़े शॉपिंग मॉल, कार्यालय भवन, होटल, अस्पताल, स्कूल आदि के लिए शीतलन सेवाएं प्रदान कर सकते हैं।घर के अंदर आरामदायक वातावरण सुनिश्चित करने के लिए.
3औषधि उद्योग:वायु-कूल्ड चिलर दवा प्रक्रिया की स्थिरता और गुणवत्ता सुनिश्चित करने के लिए दवा प्रक्रिया में रिएक्टरों, केन्द्रापसारक आदि के लिए शीतलन सेवाएं प्रदान कर सकते हैं।
4खाद्य प्रसंस्करण उद्योग:वायु-कूल्ड चिलर खाद्य प्रसंस्करण उपकरण के लिए प्रशीतन सेवाएं प्रदान कर सकते हैं ताकि खाद्य प्रसंस्करण की स्वच्छता और गुणवत्ता सुनिश्चित की जा सके।
5नौसैनिक उद्योग:एयर-कूल्ड चिलर जहाजों के सामान्य और सुरक्षित संचालन को सुनिश्चित करने के लिए जहाजों के लिए शीतलन सेवाएं प्रदान कर सकते हैं, जैसे कि जहाज के पुल और इंजन कक्ष।
सामान्य तौर पर, वायु-कूल्ड चिलर विभिन्न उद्योगों और क्षेत्रों के लिए शीतलन सेवाएं प्रदान कर सकते हैं, जिससे इनडोर वातावरण की सुविधा और उत्पादन प्रक्रिया की स्थिरता सुनिश्चित होती है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
नई ऊर्जा बैटरी उत्पादन लाइन के शीतलक के लिए क्या आवश्यकताएं हैं?
नई ऊर्जा बैटरी उत्पादन लाइन शीतलक को बैटरी उत्पादन प्रक्रिया में तापमान नियंत्रण आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है और इसकी मुख्य आवश्यकताओं में शामिल हैंः
1स्थिर और विश्वसनीय:बैटरी उत्पादन एक अत्यधिक परिष्कृत प्रक्रिया है जिसमें उत्पादन वातावरण पर बहुत उच्च आवश्यकताएं हैं।उत्पादन प्रक्रिया के दौरान तापमान की स्थिरता और सटीकता सुनिश्चित करने के लिए शीतलक में स्थिर और विश्वसनीय शीतलन प्रभाव होना चाहिए।.
2उच्च दक्षता और ऊर्जा की बचत:बैटरी उत्पादन प्रक्रिया के लिए बड़ी मात्रा में शीतलन क्षमता की आवश्यकता होती है। इसलिए शीतलक में उच्च दक्षता और ऊर्जा की बचत की विशेषताएं होनी चाहिए,जो शीतलन प्रभाव सुनिश्चित करते हुए ऊर्जा की खपत को कम कर सकता है.
3सटीक तापमान नियंत्रण:बैटरी उत्पादन के लिए सटीक तापमान नियंत्रण की आवश्यकता होती है, और उच्च परिशुद्धता तापमान नियंत्रण प्राप्त करने के लिए चिलर में एक सटीक तापमान नियंत्रण प्रणाली होनी चाहिए।
4उच्च दबाव:बैटरी उत्पादन प्रक्रिया के लिए उच्च तापमान और उच्च दबाव वाले वातावरण की आवश्यकता होती है।चिलर में बैटरी उत्पादन की आवश्यकताओं को पूरा करने के लिए उच्च दबाव शीतलन क्षमता होनी चाहिए.
5सुरक्षित और विश्वसनीय:बैटरी उत्पादन प्रक्रिया में सुरक्षा सुनिश्चित करने की आवश्यकता है, और चिलर में कई सुरक्षा उपाय होने चाहिए, जैसे कि ओवर-करंट सुरक्षा, ओवरलोड सुरक्षा, उच्च वोल्टेज सुरक्षा,कम वोल्टेज सुरक्षा, आदि, उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए।
6स्थान की बचतः बैटरी उत्पादन लाइनें आमतौर पर बहुत अधिक स्थान लेती हैं, इसलिए उत्पादन लाइन पर स्थान बचाने के लिए चिलर को जितना संभव हो उतना छोटा होना चाहिए।
7रखरखाव में आसानी:चिलरों को अक्सर रखरखाव और रखरखाव की आवश्यकता होती है। इसलिए, चिलरों का डिजाइन बनाए रखने और बनाए रखने में आसान होना चाहिए, जिससे रखरखाव लागत कम हो सकती है।
संक्षेप में, नई ऊर्जा बैटरी उत्पादन लाइन में शीतलक स्थिरता और विश्वसनीयता, उच्च दक्षता और ऊर्जा की बचत, सटीक तापमान नियंत्रण,उच्च दबाव, सुरक्षा और विश्वसनीयता, स्थान की बचत और आसान रखरखाव, ताकि बैटरी उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकताओं को पूरा किया जा सके।
