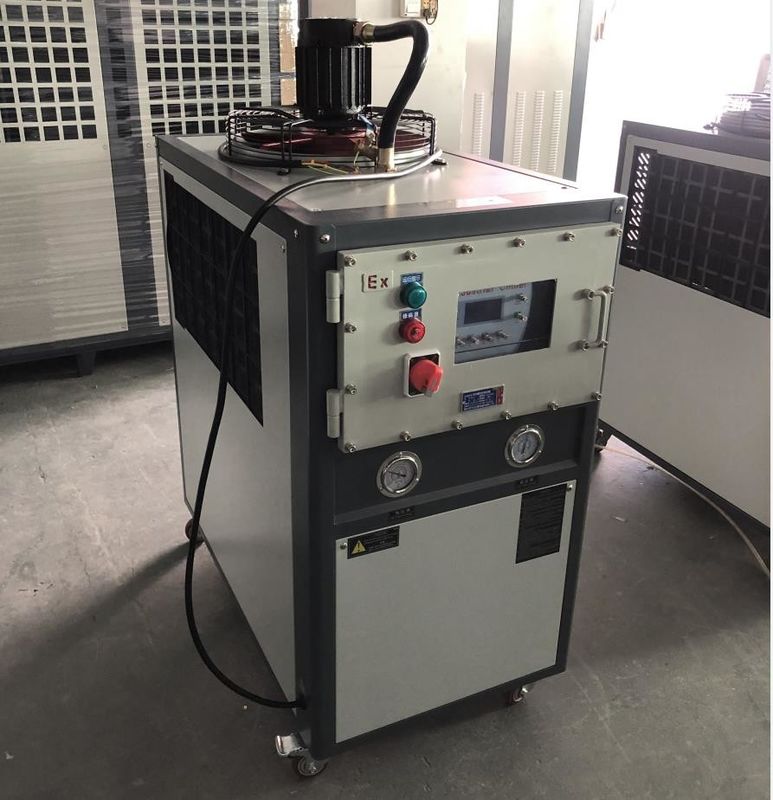

JLSF-3AD विस्फोट प्रूफ वाटर चिलर, औद्योगिक स्क्रॉल चिलर मल्टीफंक्शन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-3एडी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200 यूनिट प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | एयर कूल्ड विस्फोट रोधी जल चिलर | कंप्रेसर: | विस्फोट प्रूफ़ स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | पंखों वाले |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग | शोर स्तर: | 60 डीबी |
| सुरक्षा स्तर: | आईपी54 | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | स्क्रॉल विस्फोट प्रूफ वाटर चिलर,औद्योगिक विस्फोट प्रूफ वाटर चिलर,औद्योगिक स्क्रॉल चिलर बहुक्रिया |
||
उत्पाद विवरण
JLSF-3AD विस्फोट-प्रूफ वाटर चिल्लर रसायन, तेल, गैस, फार्मास्यूटिकल्स और जैव प्रौद्योगिकी
उत्पाद का वर्णन:
विस्फोट-प्रूफ चिलर एक शीतलन उपकरण है जिसे विशेष रूप से ज्वलनशील और विस्फोटक स्थानों के लिए डिज़ाइन किया गया है। इसके मुख्य घटकों में कंप्रेसर, मोटर, कंडेनसर, वाष्पीकरण आदि शामिल हैं।विस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन घटकों को मुख्य रूप से निम्नलिखित पहलुओं को शामिल करते हैं:
1.विस्फोट प्रतिरोधी मोटर:विस्फोट-सबूत चिलर का मोटर विस्फोट-सबूत मोटर को अपनाता है, और इसके खोल और वायरिंग विस्फोट-सबूत सामग्री से बने होते हैं ताकि मोटर की चिंगारी से विस्फोट का कारण न बन सके।
2.विस्फोट प्रतिरोधी कंप्रेसर:विस्फोट-प्रूफ चिलर का कंप्रेसर विस्फोट-प्रूफ कंप्रेसर को अपनाता है,और इसके आंतरिक यांत्रिक और विद्युत घटकों को एक ज्वलनशील और विस्फोटक वातावरण में इसके सुरक्षित संचालन को सुनिश्चित करने के लिए विस्फोट-सबूत डिजाइन को अपनाया जाता है.
3.विस्फोट प्रतिरोधी कंडेनसर:विस्फोट प्रतिरोधी शीतलक का संघनक विस्फोट प्रतिरोधी संघनक को अपनाता है,और इसकी सामग्री और संरचना विशेष रूप से ज्वलनशील और विस्फोटक वातावरण के लिए डिज़ाइन की गई है ताकि यह विस्फोट का कारण न बन सके.
4.विस्फोट प्रतिरोधी वाष्पीकरण:विस्फोट-प्रूफ चिलर के वाष्पीकरण में भी विस्फोट-प्रूफ वाष्पीकरण का प्रयोग किया जाता है और इसकी विशेष सामग्री और संरचना ज्वलनशील और विस्फोटक वातावरण में सुरक्षित रूप से काम कर सकती है।
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectएक ही समय में, जब एक विस्फोट प्रूफ चिलर का उपयोग,उपकरण की सुरक्षा सुनिश्चित करने के लिए प्रासंगिक सुरक्षा नियमों और परिचालन आवश्यकताओं के अनुसार काम करना भी आवश्यक है.
उत्पादन विशेषताएं:
साधारण शीतलकों की तुलना में, विस्फोट-प्रूफ शीतलकों में निम्नलिखित विशेषताएं और फायदे होते हैंः
1. विस्फोट प्रतिरोधी प्रदर्शन:विस्फोट-प्रूफ शीतलक खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए विशेष डिजाइन और सामग्री का उपयोग करते हैं। वे प्रासंगिक विस्फोट-प्रूफ मानकों और विनियमों का अनुपालन करते हैं,और प्रभावी ढंग से चिंगारी से होने वाले विस्फोटों और आग को रोक सकता है, आर्क या उच्च तापमान।
2उच्च विश्वसनीयता:विस्फोट-प्रूफ चिलर का सख्ती से परीक्षण और सत्यापन किया गया है, और इसका प्रदर्शन अत्यधिक विश्वसनीय है। वे कठोर कार्य परिस्थितियों में लगातार और स्थिर रूप से काम कर सकते हैं,उपकरण के सामान्य संचालन और उत्पादन की निरंतरता सुनिश्चित करना.
3. खतरनाक वातावरण के अनुकूलःखतरनाक वातावरण में साधारण शीतलकों के प्रयोग में सुरक्षा के खतरे हैं, क्योंकि वे आग या विस्फोट का कारण बन सकते हैं।विस्फोट प्रतिरोधी शीतलक विशेष रूप से ज्वलनशील और विस्फोटक गैस या धूल के वातावरण के अनुकूल बनाया गया है, और एक सुरक्षित और विश्वसनीय शीतलन समाधान प्रदान करते हैं।
4विशेष सुरक्षा उपाय:विस्फोट-सबूत शीतलक आमतौर पर कई सुरक्षा उपायों से लैस होते हैं, जैसे विस्फोट-सबूत आवरण, विस्फोट-सबूत विद्युत घटक, स्थैतिक ग्राउंडिंग आदि।ये उपाय उपकरण के सुरक्षा प्रदर्शन को बढ़ाते हैं और संभावित जोखिम कारकों को कम करते हैं.
5तापमान नियंत्रण और परिशुद्धता:विस्फोट प्रतिरोधी शीतलक में आमतौर पर एक सटीक तापमान नियंत्रण कार्य होता है, जो मांग के अनुसार शीतलन माध्यम के तापमान को समायोजित कर सकता है।यह कुछ प्रक्रियाओं और प्रयोगों के लिए बहुत महत्वपूर्ण है जिसमें कठोर तापमान नियंत्रण की आवश्यकता होती है.
6स्थायित्व और रखरखावःधमाका प्रतिरोधी शीतलक आमतौर पर जंग प्रतिरोधी और उच्च तापमान प्रतिरोधी सामग्री से बने होते हैं, जो कठोर वातावरण के परीक्षण का सामना कर सकते हैं।वे भी बहुत रखरखाव कर रहे हैं, रखरखाव और मरम्मत के लिए आसान है, डाउनटाइम और रखरखाव लागत को कम करता है।
सामान्य तौर पर, विस्फोट-सबूत शीतलक सामान्य शीतलक की तुलना में अधिक सुरक्षा और विश्वसनीयता रखते हैं, और खतरनाक वातावरण में सुरक्षित और स्थिर शीतलन समाधान प्रदान कर सकते हैं।वे शीतलन संचालन के लिए आदर्श हैं जहां ज्वलनशील या विस्फोटक गैसों या धूल मौजूद हैं.
कार्य सिद्धांत:
वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से एक कंप्रेसर से बनी एक शीतलन प्रणाली के माध्यम से प्रशीतन को प्राप्त करता है, एक
कंडेनसर, एक वाष्पीकरण और एक पंखे. यह इस प्रकार काम करता हैः
1कंप्रेसर निम्न तापमान और निम्न दबाव वाली शीतल गैस को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करता है, जिसे फिर संघनक में भेजा जाता है।
2कंडेनसर में शीतलक गैस को ठंडा किया जाता है और बाहरी हवा के साथ गर्मी का आदान-प्रदान करके उच्च दबाव वाली तरल में घनत्व प्राप्त होता है।
3उच्च दबाव वाले तरल पदार्थ को विस्तार वाल्व के माध्यम से विघटित किया जाता है, निम्न तापमान वाले निम्न दबाव वाले तरल पदार्थ में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
4वाष्पीकरक में शीतल द्रव हवा के साथ गर्मी का आदान-प्रदान करता है, जिससे हवा में गर्मी अवशोषित होती है।और एक कम तापमान और कम दबाव गैस में शीतल द्रव वाष्पित.
5निम्न तापमान और निम्न दबाव वाली गैस एक नए शीतलन चक्र को आरंभ करने के लिए कंप्रेसर में प्रवेश करती है।
इसी समय, वायु-कूल्ड विस्फोट-सबूत चिलर भी ठंडा करने और गर्मी विनिमय के लिए पंखे के माध्यम से संघनक और वाष्पीकरण में हवा का परिचय देता है।कोई जल स्रोत आवश्यक नहीं है, और यह उन स्थानों के लिए उपयुक्त है जहां पानी का कोई स्रोत उपलब्ध नहीं है।जो उत्पादन सुरक्षा सुनिश्चित करने के लिए ज्वलनशील और विस्फोटक स्थानों में सुरक्षित रूप से काम कर सकते हैं.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 प्रशंसक |
तकनीकी मापदंडः
| मॉडल | JLSF-5HP | JLSF-10HP | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | |||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| भरने की मात्रा | किलो | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | |||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | |||||||||
| हवा का आयतन | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | ||||||||||
| मशीन का आकार | L | मिमी | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
अनुप्रयोग उद्योगः
विस्फोट-प्रूफ चिलर एक ऐसा चिलर है जिसे विशेष रूप से खतरनाक वातावरण में काम करने के लिए डिज़ाइन किया गया है। इन खतरनाक वातावरणों में ज्वलनशील और विस्फोटक गैसें या धूल मौजूद हो सकती हैं,जैसे औद्योगिक स्थल जैसे रासायनिक संयंत्रविस्फोट-प्रूफ कूलर खतरनाक वातावरण में सुरक्षित और विश्वसनीय शीतलन समाधान प्रदान कर सकते हैं।
विस्फोट प्रतिरोधी शीतलक के अनुप्रयोग की संभावनाएं इस प्रकार हैं:
1औद्योगिक क्षेत्र:विस्फोट प्रतिरोधी शीतलक व्यापक रूप से रासायनिक, पेट्रोलियम, प्राकृतिक गैस और अन्य उद्योगों में उपयोग किए जाते हैं। इन उद्योगों में अक्सर भंडारण शामिल होता है,ज्वलनशील और विस्फोटक पदार्थों के प्रसंस्करण और परिवहन, इसलिए ऑपरेशन की सुरक्षा सुनिश्चित करने के लिए विस्फोट प्रतिरोधी उपकरण की आवश्यकता है।इन उद्योगों के लिए विस्फोट प्रतिरोधी शीतलक उपकरण उपकरण और प्रक्रियाओं के सामान्य संचालन को सुनिश्चित करने के लिए विश्वसनीय शीतलन और तापमान नियंत्रण प्रदान कर सकते हैं.
2खनन उद्योग:खदानों और खनन कार्यों में धूल और ज्वलनशील गैसों का खतरा होता है। विस्फोट-प्रतिरोधी शीतलक खदानों के लिए सुरक्षित और स्थिर शीतलन समाधान प्रदान कर सकते हैं, उपकरण को सामान्य रूप से चलाने के लिए रख सकते हैं,और कार्य वातावरण की सुरक्षा में सुधार.
3जहाज और महासागर इंजीनियरिंग:जहाज और महासागर इंजीनियरिंग को अक्सर कठोर पर्यावरणीय परिस्थितियों में काम करने की आवश्यकता होती है, जैसे कि अपतटीय तेल क्षेत्र, महासागर यात्रा आदि।इन अनुप्रयोगों के लिए विस्फोट प्रतिरोधी शीतलक विश्वसनीय शीतलन और तापमान नियंत्रण प्रदान कर सकते हैं, उपकरण का उचित संचालन और चालक दल की सुरक्षा सुनिश्चित करना।
4चिकित्सा और जैव प्रौद्योगिकी:चिकित्सा और जैव प्रौद्योगिकी के क्षेत्र में, कुछ प्रयोगशालाओं और उत्पादन सुविधाओं में विस्फोटक या हानिकारक गैसों का उपयोग शामिल हो सकता है।इन स्थानों के लिए विस्फोट-प्रूफ चिलर सुरक्षित और स्थिर शीतलन समाधान प्रदान कर सकते हैंप्रयोगशाला संचालन और उत्पादन प्रक्रियाओं की सुरक्षा सुनिश्चित करना।
संक्षेप में, औद्योगिक सुरक्षा के बारे में जागरूकता बढ़ाने और खतरनाक वातावरण में काम करने की मांग के साथ, विस्फोट-प्रूफ चिलरों की आवेदन संभावनाएं व्यापक हैं।वे सुरक्षित और विश्वसनीय शीतलन समाधान प्रदान करते हैं जो उपकरण की रक्षा करते हैं, लोग और पर्यावरण।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधि:
वायु-कूल्ड विस्फोट-प्रूफ चिलर एक महत्वपूर्ण शीतलन उपकरण है। इसके सामान्य संचालन को सुनिश्चित करने और इसके सेवा जीवन को बढ़ाने के लिए, नियमित रखरखाव की आवश्यकता होती है।हवा से ठंडा विस्फोट-प्रूफ चिलरों के रखरखाव में निम्नलिखित बातों पर ध्यान देने की आवश्यकता है:
1नियमित सफाई:वायु-कूल्ड विस्फोट-प्रूफ चिलर को नियमित रूप से साफ करना आवश्यक है, जिसमें कंडेनसर और वाष्पीकरण और अन्य घटकों की सफाई शामिल है।यह सुनिश्चित करने के लिए कि इसकी सतह साफ और गंदगी या धूल से मुक्त है, ताकि शीतलन प्रभाव सुनिश्चित किया जा सके।
2.फिल्टर स्क्रीन को नियमित रूप से साफ करें:फ़िल्टर स्क्रीन को नियमित रूप से साफ करने की आवश्यकता है ताकि फ़िल्टर स्क्रीन में धूल और गंदगी को बंद करने और शीतलन प्रभाव को प्रभावित करने से बचा जा सके।
3. नियमित रूप से शीतलता को बदलेंःशीतलक को नियमित रूप से बदलने की आवश्यकता है ताकि इसका शीतलन प्रभाव सुनिश्चित हो सके।
4पाइपों का नियमित निरीक्षण:यह सुनिश्चित करने के लिए पाइपों का नियमित निरीक्षण करना आवश्यक है कि वे रिसाव या क्षतिग्रस्त न हों, ताकि शीतलक रिसाव से बचा जा सके और शीतलन प्रभाव और सुरक्षा को प्रभावित कर सके।
5विद्युत अवयवों का नियमित निरीक्षण:विद्युत घटकों का नियमित निरीक्षण विद्युत खराबी के कारण होने वाली सुरक्षा दुर्घटनाओं से बचने के लिए अच्छे विद्युत कनेक्शन और विद्युत उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए आवश्यक है।
6. नियमित रूप से कंप्रेसर की जाँच करें:इसके सामान्य संचालन को सुनिश्चित करने और कंप्रेसर की विफलता के कारण होने वाली सुरक्षा दुर्घटनाओं से बचने के लिए कंप्रेसर की नियमित जांच करना आवश्यक है।
7. नियमित रूप से इकाई के आसपास के वातावरण की जांच करें:यह सुनिश्चित करने के लिए नियमित रूप से इकाई के आसपास के वातावरण की जांच करना आवश्यक है कि इकाई के सामान्य संचालन को प्रभावित करने से बचने के लिए कोई विविधता या बाधाएं नहीं हैं।
संक्षेप में, वायु-कूल्ड विस्फोट-प्रूफ चिलर का रखरखाव बहुत महत्वपूर्ण है। इसे नियमित सफाई, शीतलक की प्रतिस्थापन, पाइपलाइनों की जांच,विद्युत घटक और कंप्रेसर, आदि के सामान्य संचालन और सुरक्षा सुनिश्चित करने के लिए।
