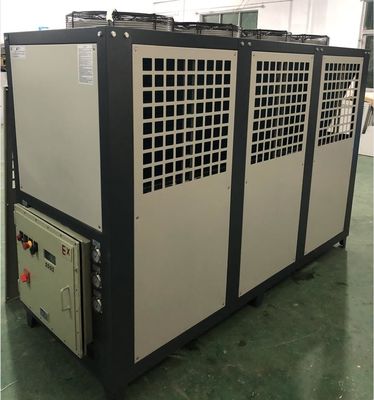

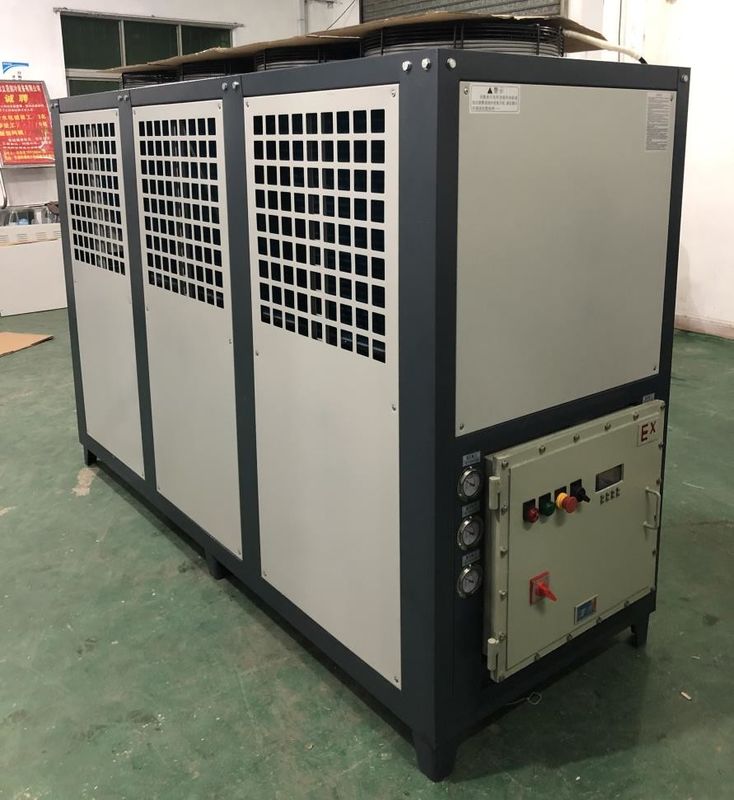

पीएलसी माइक्रोप्रोसेसर नियंत्रक के साथ JLSF-30AD IP54 विस्फोट प्रूफ वाटर चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-30AD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200 यूनिट प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | एयर कूल्ड विस्फोट रोधी जल चिलर | कंप्रेसर: | विस्फोट प्रूफ़ स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | पंखों वाले |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग | शोर स्तर: | 60 डीबी |
| सुरक्षा स्तर: | आईपी54 | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | माइक्रोप्रोसेसर विस्फोट प्रूफ वाटर चिलर,पीएलसी विस्फोट प्रूफ वाटर चिलर,IP54 विस्फोट प्रतिरोधी शीतलक |
||
उत्पाद विवरण
जेएलएसएफ-30एडी एयर कूल्ड विस्फोट-प्रूफ वाटर चिलर तेल रिफाइनरी, रासायनिक संयंत्र, आटा मिल, लकड़ी की कार्यशाला
उत्पाद का वर्णन:
विस्फोट-प्रूफ चिलर एक शीतलन उपकरण है जिसे विशेष रूप से ज्वलनशील और विस्फोटक स्थानों के लिए डिज़ाइन किया गया है। इसके मुख्य घटकों में कंप्रेसर, मोटर, कंडेनसर, वाष्पीकरण आदि शामिल हैं।विस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन घटकों को मुख्य रूप से निम्नलिखित पहलुओं को शामिल करते हैं:
1.विस्फोट प्रतिरोधी मोटर:विस्फोट-सबूत चिलर का मोटर विस्फोट-सबूत मोटर को अपनाता है, और इसके खोल और वायरिंग विस्फोट-सबूत सामग्री से बने होते हैं ताकि मोटर की चिंगारी से विस्फोट का कारण न बन सके।
2.विस्फोट प्रतिरोधी कंप्रेसर:विस्फोट-प्रूफ चिलर का कंप्रेसर विस्फोट-प्रूफ कंप्रेसर को अपनाता है,और इसके आंतरिक यांत्रिक और विद्युत घटकों को एक ज्वलनशील और विस्फोटक वातावरण में इसके सुरक्षित संचालन को सुनिश्चित करने के लिए विस्फोट-सबूत डिजाइन को अपनाया जाता है.
3.विस्फोट प्रतिरोधी कंडेनसर:विस्फोट प्रतिरोधी शीतलक का संघनक विस्फोट प्रतिरोधी संघनक को अपनाता है,और इसकी सामग्री और संरचना विशेष रूप से ज्वलनशील और विस्फोटक वातावरण के लिए डिज़ाइन की गई है ताकि यह विस्फोट का कारण न बन सके.
4.विस्फोट प्रतिरोधी वाष्पीकरण:विस्फोट-प्रूफ चिलर के वाष्पीकरण में भी विस्फोट-प्रूफ वाष्पीकरण का प्रयोग किया जाता है और इसकी विशेष सामग्री और संरचना ज्वलनशील और विस्फोटक वातावरण में सुरक्षित रूप से काम कर सकती है।
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectएक ही समय में, जब एक विस्फोट प्रूफ चिलर का उपयोग,उपकरण की सुरक्षा सुनिश्चित करने के लिए प्रासंगिक सुरक्षा नियमों और परिचालन आवश्यकताओं के अनुसार काम करना भी आवश्यक है.
उत्पादन विशेषताएं:
विस्फोट प्रतिरोधी शीतलक एक प्रकार का शीतलन उपकरण है जो विशेष रूप से ज्वलनशील और विस्फोटक स्थानों के लिए डिज़ाइन किया गया है। इसकी मुख्य विशेषताओं में निम्नलिखित पहलू शामिल हैंः
1.विस्फोट प्रतिरोधी डिजाइन:विस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन को अपनाता है। इसके मुख्य घटक, जैसे कि मोटर, कंप्रेसर और कंडेनसर, विस्फोट-सबूत सामग्री और संरचनाओं के साथ डिज़ाइन किए गए हैं,और ज्वलनशील और विस्फोटक वातावरण में सुरक्षित रूप से काम कर सकते हैं.
2उच्च दक्षता और ऊर्जा की बचतःविस्फोट-प्रमाणित शीतलक उच्च दक्षता वाले कंप्रेसर और कंडेनसर का उपयोग करते हैं, जिनकी उच्च शीतलन दक्षता होती है और ऊर्जा की बचत हो सकती है।
3. लचीली स्थापना:विस्फोट प्रतिरोधी शीतलक को घर के अंदर या बाहर स्थापित किया जा सकता है और विशिष्ट आवश्यकताओं के अनुसार प्रकार का चयन और स्थापना की जा सकती है।
4सरल रखरखाव:विस्फोट प्रतिरोधी शीतलक का रखरखाव अपेक्षाकृत सरल होता है, और केवल नियमित सफाई और रखरखाव की आवश्यकता होती है, जिसका रखरखाव अपेक्षाकृत आसान है।
5.उच्च तापमान नियंत्रण सटीकताःविस्फोट प्रतिरोधी शीतलक एक सटीक तापमान नियंत्रण प्रणाली से सुसज्जित है, जो सटीक तापमान नियंत्रण प्राप्त कर सकता है।
6अनुप्रयोगों की विस्तृत श्रृंखलाःविस्फोट-सबूत शीतलक पेट्रोकेमिकल उद्योग, कोयला खदान, दवा विनिर्माण और पेंटिंग जैसे ज्वलनशील और विस्फोटक स्थानों के लिए उपयुक्त हैं।
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectएक ही समय में, जब एक विस्फोट प्रूफ चिलर का उपयोग,उपकरण की सुरक्षा सुनिश्चित करने के लिए प्रासंगिक सुरक्षा नियमों और परिचालन आवश्यकताओं के अनुसार काम करना भी आवश्यक है.
कार्य सिद्धांत:
वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से एक कंप्रेसर से बनी एक शीतलन प्रणाली के माध्यम से प्रशीतन को प्राप्त करता है, एक
कंडेनसर, एक वाष्पीकरण और एक पंखे. यह इस प्रकार काम करता हैः
1कंप्रेसर निम्न तापमान और निम्न दबाव वाली शीतल गैस को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करता है, जिसे फिर संघनक में भेजा जाता है।
2कंडेनसर में शीतलक गैस को ठंडा किया जाता है और बाहरी हवा के साथ गर्मी का आदान-प्रदान करके उच्च दबाव वाली तरल में घनत्व प्राप्त होता है।
3उच्च दबाव वाले तरल पदार्थ को विस्तार वाल्व के माध्यम से विघटित किया जाता है, निम्न तापमान वाले निम्न दबाव वाले तरल पदार्थ में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
4वाष्पीकरक में शीतल द्रव हवा के साथ गर्मी का आदान-प्रदान करता है, जिससे हवा में गर्मी अवशोषित होती है।और एक कम तापमान और कम दबाव गैस में शीतल द्रव वाष्पित.
5निम्न तापमान और निम्न दबाव वाली गैस एक नए शीतलन चक्र को आरंभ करने के लिए कंप्रेसर में प्रवेश करती है।
इसी समय, वायु-कूल्ड विस्फोट-सबूत चिलर भी ठंडा करने और गर्मी विनिमय के लिए पंखे के माध्यम से संघनक और वाष्पीकरण में हवा का परिचय देता है।कोई जल स्रोत आवश्यक नहीं है, और यह उन स्थानों के लिए उपयुक्त है जहां पानी का कोई स्रोत उपलब्ध नहीं है।जो उत्पादन सुरक्षा सुनिश्चित करने के लिए ज्वलनशील और विस्फोटक स्थानों में सुरक्षित रूप से काम कर सकते हैं.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 प्रशंसक |
तकनीकी मापदंडः
| मॉडल | JLSF-5HP | JLSF-10HP | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | |||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| भरने की मात्रा | किलो | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | |||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | |||||||||
| हवा का आयतन | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | ||||||||||
| मशीन का आकार | L | मिमी | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
अनुप्रयोग उद्योगः
विस्फोट-प्रूफ चिलर मुख्य रूप से निम्नलिखित स्थानों या उद्योगों में उपयोग किए जाते हैं, जहां खतरनाक वातावरण जैसे ज्वलनशील और विस्फोटक गैसें, भाप या धूल होती हैः
1पेट्रोकेमिकल उद्योग:विस्फोट प्रतिरोधी शीतलक का प्रयोग रिफाइनरियों, रासायनिक संयंत्रों, पेट्रोकेमिकल प्रतिष्ठानों और अन्य स्थानों में उपकरण या प्रक्रियाओं के लिए शीतलन जल प्रदान करने के लिए किया जाता है।इन स्थानों में ज्वलनशील और विस्फोटक रसायन और गैसें हैंशीतलन प्रक्रिया की सुरक्षा सुनिश्चित करने के लिए विस्फोट-प्रतिरोधी शीतलक की आवश्यकता होती है।
2कोयला खनन उद्योग:कोयला खदानों में या कोयला खदानों के निकट विस्फोट-प्रमाणित शीतलक का उपयोग कोयला खदान उपकरण और खदान वेंटिलेशन प्रणालियों के लिए शीतलन जल प्रदान करने के लिए किया जाता है।कोयला खदानों में ज्वलनशील गैस और कोयला धूल जैसे खतरनाक पदार्थ होते हैं।, और विस्फोट प्रतिरोधी शीतलक उपकरण के सुरक्षित संचालन को सुनिश्चित कर सकता है।
3धूल का माहौल:धूल वाले और विस्फोटक वातावरण में आमतौर पर विस्फोट-प्रतिरोधी शीतलक का उपयोग किया जाता है, जैसे आटा प्रसंस्करण कारखाने, लकड़ी की कार्यशालाएं, दवा कारखाने आदि।इन स्थानों पर ज्वलनशील धूल मौजूद है, और विस्फोट-प्रूफ चिलरों का डिजाइन और सामग्री चिंगारियों को विस्फोटों का कारण बनने से रोक सकती है।
4ऑटोमोबाइल पेंटिंग उद्योग:ऑटोमोबाइल की पेंटिंग कार्यशाला में पेंटिंग प्रक्रिया में ज्वलनशील विलायक और पेंटिंग धूल शामिल होती है,और पेंटिंग प्रक्रिया के दौरान तापमान को नियंत्रित करने के लिए ठंडा पानी प्रदान करने के लिए एक विस्फोट-सबूत चिलर की आवश्यकता होती है.
5रासायनिक प्रयोगशाला:रासायनिक प्रयोगशाला में कुछ प्रयोगात्मक कार्यों में ज्वलनशील और विस्फोटक पदार्थ शामिल हो सकते हैं।प्रयोग की सुरक्षा सुनिश्चित करने के लिए प्रयोग उपकरण के लिए शीतलन जल प्रदान करने के लिए विस्फोट-प्रूफ शीतलक का उपयोग किया जा सकता है.
यह ध्यान दिया जाना चाहिए कि प्रत्येक विशिष्ट स्थान की विस्फोट-सबूत आवश्यकताएं भिन्न हो सकती हैं, इसलिए विस्फोट-सबूत चिलर का चयन और उपयोग करते समय,उपकरण जो संबंधित विस्फोट-सबूत मानकों को पूरा करते हैं, वास्तविक खतरनाक वातावरण और आवश्यकताओं के अनुसार चुना जाना चाहिएइसके अतिरिक्त, उपकरण की उचित स्थापना और उपयोग सुनिश्चित करने के लिए स्थानीय नियमों और सुरक्षा कोड का पालन किया जाना चाहिए।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
विस्फोट-प्रतिरोधी चिलर और साधारण चिलर में क्या अंतर है?
निश्चित रूप से! यहाँ विस्फोट प्रूफ चिलर और नियमित चिलर के बीच अंतर के बारे में कुछ अतिरिक्त विवरण दिए गए हैंः
1निर्माण और सामग्री:विस्फोट-सबूत चिलरों को विशेष सामग्री और डिजाइनों का उपयोग करके बनाया जाता है ताकि खतरनाक वातावरण में प्रज्वलन और विस्फोट के जोखिम को कम से कम किया जा सके। वे विस्फोट-सबूत आवरणों से लैस हो सकते हैं,अग्निरोधी सील, और विस्फोटक वातावरण की चुनौतियों का सामना करने के लिए मजबूत निर्माण।आम तौर पर मानक औद्योगिक या वाणिज्यिक उपयोग के लिए डिज़ाइन किए गए हैं और विस्फोट-सबूत सुविधाओं का समान स्तर नहीं हो सकता है.
2विद्युत घटक:विस्फोट प्रतिरोधी शीतलक में विद्युत घटक शामिल होते हैं जो विशेष रूप से उन चिंगारियों या चापों को रोकने के लिए डिज़ाइन किए गए हैं जो ज्वलनशील गैसों या वाष्पों को प्रज्वलित कर सकते हैं।इन घटकों में विस्फोट प्रतिरोधी मोटर शामिल हो सकते हैं, स्विच, कनेक्टर और वायरिंग सिस्टम। नियमित चिलर मानक विद्युत घटकों का उपयोग कर सकते हैं जिनके पास इग्निशन स्रोतों के खिलाफ समान स्तर की सुरक्षा नहीं है।
3प्रमाणन और अनुपालनःविस्फोट-सबूत शीतलक कठोर परीक्षण और प्रमाणन प्रक्रियाओं से गुजरते हैं ताकि यह सुनिश्चित किया जा सके कि वे विशिष्ट विस्फोट-सबूत मानकों और नियमों को पूरा करते हैं। ये प्रमाणन, जैसे ATEX, IECEx, या UL,खतरनाक स्थानों में सुरक्षा आवश्यकताओं के अनुपालन की पुष्टि करेंसामान्य शीतलक को उसी स्तर के प्रमाणन की आवश्यकता नहीं हो सकती है जैसा कि गैर-खतरनाक वातावरण के लिए है।
4पर्यावरणीय विचार:विस्फोट-प्रूफ शीतलक ऐसे वातावरण में सुरक्षित रूप से काम करने के लिए डिज़ाइन किए गए हैं जहां ज्वलनशील गैसों, वाष्पों या ज्वलनशील धूल की उपस्थिति है।वे ऐसे वातावरण से जुड़े संभावित खतरों का सामना करने के लिए बनाया गया है, जिसमें इग्निशन या विस्फोट की रोकथाम भी शामिल है।आम तौर पर सामान्य औद्योगिक या वाणिज्यिक सेटिंग्स में उपयोग किया जाता है जहां विस्फोट का कोई महत्वपूर्ण जोखिम नहीं है.
5अनुप्रयोग फोकसःविस्फोट प्रतिरोधी शीतलक विशेष रूप से उन उद्योगों या स्थानों में उपयोग के लिए डिज़ाइन किए गए हैं जहां विस्फोट के जोखिम मौजूद हैं, जैसे तेल और गैस रिफाइनरियों, रासायनिक संयंत्रों, खनन संचालन,और संभावित विस्फोटक धूल वातावरणइनको प्रशीतन समाधान प्रदान करने के लिए डिज़ाइन किया गया है, जबकि इग्निशन और विस्फोट के जोखिम को कम से कम किया जाता है।गैर खतरनाक वातावरण में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं.
यह ध्यान रखना महत्वपूर्ण है कि स्थानीय विनियमों और उद्योग मानकों के आधार पर विस्फोट-प्रूफ चिलर के लिए विशिष्ट आवश्यकताएं भिन्न हो सकती हैं।जब विस्फोट प्रतिरोधी शीतलक का प्रयोग करने पर विचार किया जाता है, अनुपालन और सुरक्षा सुनिश्चित करने के लिए अपने विशिष्ट स्थान और उद्योग पर लागू प्रासंगिक सुरक्षा कोड और दिशानिर्देशों से परामर्श करना आवश्यक है।
