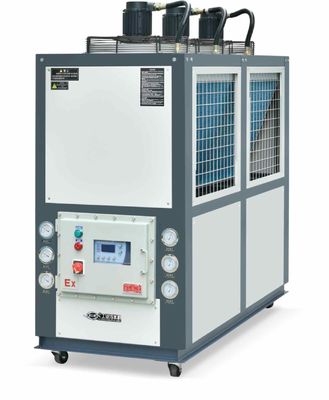

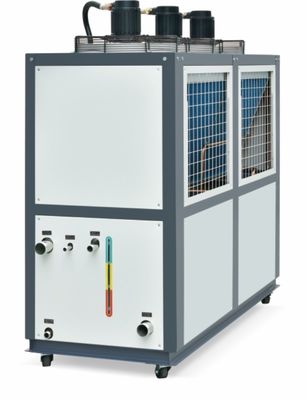

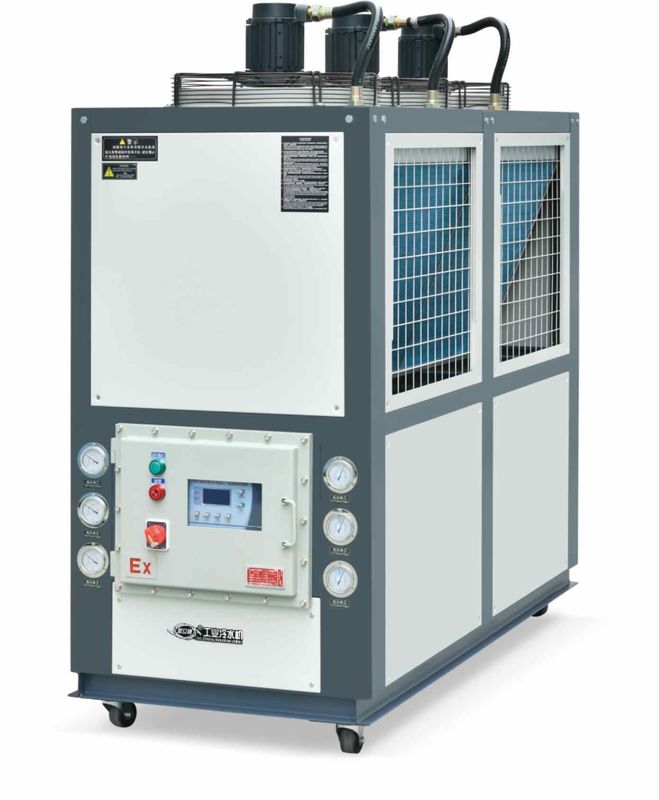

पेट्रोलियम चिकित्सा के लिए JLSF-15AD विस्फोट प्रूफ वाटर चिलर मशीन IP54
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-15AD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200 यूनिट प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | विस्फोट रोधी जल चिलर | कंप्रेसर: | स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | पंखों वाले |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग | शोर स्तर: | 60 डीबी |
| सुरक्षा स्तर: | आईपी54 | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | दवा विस्फोट प्रूफ वाटर चिलर,पेट्रोलियम विस्फोट प्रूफ वाटर चिलर,IP54 वाटर चिलर मशीन |
||
उत्पाद विवरण
जेएलएसएफ-15एडी वायुप्रशीत विस्फोट-सबूत पेंच चिलर रसायन, पेट्रोलियम, प्राकृतिक गैस, चिकित्सा
उत्पाद का वर्णन:
वायु-कूल्ड विस्फोट-प्रूफ चिलर एक विस्फोट-प्रूफ चिलर है जिसमें विस्फोट-प्रूफ डिजाइन, वायु शीतलन, पर्यावरण संरक्षण और ऊर्जा की बचत की विशेषताएं हैं।उच्च दक्षता प्रदर्शन और सुविधाजनक स्थापनायह उन स्थानों के लिए उपयुक्त है जहां विस्फोट-सबूत उपायों की आवश्यकता होती है, जैसे कि रासायनिक उद्योग, पेट्रोलियम, प्राकृतिक गैस, चिकित्सा और अन्य क्षेत्र।
उत्पादन विशेषताएं:
वायु-कूल्ड विस्फोट-प्रूफ चिलर की मुख्य विशेषताओं में निम्नलिखित शामिल हैंः
1. विस्फोट प्रतिरोधी डिजाइनःवायु-कूल्ड विस्फोट-प्रूफ चिलर में विस्फोट-प्रूफ डिजाइन अपनाया गया है, जो उत्पादन सुरक्षा सुनिश्चित करने के लिए ज्वलनशील और विस्फोटक स्थानों में सुरक्षित रूप से काम कर सकता है।
2वायु शीतलनःवायु-कूल्ड विस्फोट-प्रूफ चिलर वायु शीतलन विधि को अपनाता है और पानी के स्रोत की आवश्यकता नहीं होती है, जिससे पानी की खपत और निर्वहन कम होता है, और पानी के उपचार की लागत भी कम होती है।
3पर्यावरण संरक्षण और ऊर्जा की बचत:वायु-कूल्ड विस्फोट-प्रूफ चिलर पर्यावरण के अनुकूल शीतलक और एक कुशल शीतलन प्रणाली का उपयोग करता है,जो पर्यावरण पर प्रभाव को कम कर सकता है और शीतलन प्रभाव सुनिश्चित करते हुए ऊर्जा की खपत को कम कर सकता है.
4उच्च दक्षता प्रदर्शनःवायु-कूल्ड विस्फोट-सबूत चिलर में उच्च दक्षता वाला कंप्रेसर और प्रशीतन प्रणाली अपनाई जाती है, जो शीतलन प्रभाव सुनिश्चित करते हुए ऊर्जा खपत और परिचालन लागत को कम कर सकती है।
5. आसान स्थापनाःवायु-कूल्ड विस्फोट-प्रूफ चिलर को स्थापित करना आसान है, पानी के स्रोत की आवश्यकता नहीं है, और उन स्थानों के लिए उपयुक्त है जहां पानी का स्रोत प्रदान नहीं किया जा सकता है।
कार्य सिद्धांत:
वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से एक कंप्रेसर से बनी एक शीतलन प्रणाली के माध्यम से प्रशीतन को प्राप्त करता है, एक
कंडेनसर, एक वाष्पीकरण और एक पंखे. यह इस प्रकार काम करता हैः
1कंप्रेसर निम्न तापमान और निम्न दबाव वाली शीतल गैस को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करता है, जिसे फिर संघनक में भेजा जाता है।
2कंडेनसर में शीतलक गैस को ठंडा किया जाता है और बाहरी हवा के साथ गर्मी का आदान-प्रदान करके उच्च दबाव वाली तरल में कंडेनस किया जाता है।
3उच्च दबाव वाले तरल पदार्थ को विस्तार वाल्व के माध्यम से विघटित किया जाता है, निम्न तापमान वाले निम्न दबाव वाले तरल पदार्थ में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
4वाष्पीकरक में शीतल द्रव हवा के साथ गर्मी का आदान-प्रदान करता है, जिससे हवा में गर्मी अवशोषित होती है।और एक कम तापमान और कम दबाव गैस में शीतल द्रव वाष्पित.
5निम्न तापमान और निम्न दबाव वाली गैस एक नए प्रशीतन चक्र को आरंभ करने के लिए कंप्रेसर में प्रवेश करती है।
इसी समय, वायु-कूल्ड विस्फोट-सबूत चिलर भी ठंडा करने और गर्मी विनिमय के लिए पंखे के माध्यम से संघनक और वाष्पीकरण में हवा का परिचय देता है।कोई जल स्रोत आवश्यक नहीं है, और यह उन स्थानों के लिए उपयुक्त है जहां पानी का कोई स्रोत उपलब्ध नहीं है।जो उत्पादन सुरक्षा सुनिश्चित करने के लिए ज्वलनशील और विस्फोटक स्थानों में सुरक्षित रूप से काम कर सकते हैं.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 प्रशंसक |
तकनीकी मापदंडः
| मॉडल |
जेएलएसएफ- 30AD |
जेएलएसएफ- ४०एडी |
जेएलएसएफ- 50एडी |
जेएलएसएफ- 60AD |
जेएलएसएफ- 70 ईस्वी |
जेएलएसएफ- 80AD |
जेएलएसएफ- ९० ई० |
जेएलएसएफ- 100 ईस्वी |
जेएलएसएफ- ११० ई. |
||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| टीआर | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हेर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120AD |
जेएलएसएफ- 130 ईस्वी |
JLSF-150AD | JLSF-160AD | JLSF-180AD | JLSF-200AD |
जेएलएसएफ- 240 ई.पू. |
JLSF-260AD | JLSF-300AD | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| टीआर | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हेर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से उन स्थानों के लिए उपयुक्त है जहां विस्फोट-प्रूफ उपायों की आवश्यकता होती है, जैसे कि रासायनिक उद्योग, पेट्रोलियम, प्राकृतिक गैस, चिकित्सा और अन्य क्षेत्र।इसके विशिष्ट अनुप्रयोग का दायरा निम्नानुसार है:
1रासायनिक उद्योग:ज्वलनशील और विस्फोटक रासायनिक पदार्थ अक्सर रासायनिक उत्पादन में शामिल होते हैं, इसलिए उत्पादन सुरक्षा सुनिश्चित करने के लिए शीतलन के लिए विस्फोट-प्रतिरोधी शीतलक का उपयोग करना आवश्यक है।
2तेल और प्राकृतिक गैस:तेल और प्राकृतिक गैस के निष्कर्षण की प्रक्रिया में अक्सर ज्वलनशील और विस्फोटक गैसें शामिल होती हैं, इसलिए उत्पादन सुरक्षा सुनिश्चित करने के लिए शीतलन के लिए विस्फोट-प्रतिरोधी शीतलक की आवश्यकता होती है।
3चिकित्सा:फार्मास्युटिकल उत्पादन में अक्सर ज्वलनशील और विस्फोटक रसायन शामिल होते हैं, इसलिए उत्पादन की सुरक्षा सुनिश्चित करने के लिए शीतलन के लिए विस्फोट-प्रतिरोधी शीतलक की आवश्यकता होती है।
4अन्य उद्योग:विस्फोट-प्रूफ चिलरों का उपयोग अन्य उद्योगों में भी किया जा सकता है, जैसे खनन, ऊर्जा, सैन्य और अन्य क्षेत्रों में, ज्वलनशील और विस्फोटक पदार्थों से जुड़े उपकरणों को ठंडा करने के लिए,उत्पादन सुरक्षा सुनिश्चित करने के लिए.
संक्षेप में, वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से उन स्थानों के लिए उपयुक्त है जहां विस्फोट-प्रूफ उपायों की आवश्यकता होती है, जैसे कि रासायनिक उद्योग, पेट्रोलियम, प्राकृतिक गैस, चिकित्सा और अन्य क्षेत्र।वायु-कूल्ड विस्फोट-प्रूफ चिलर इन उद्योगों के लिए सुरक्षित और विश्वसनीय शीतलन समाधान प्रदान कर सकते हैं, उत्पादन सुरक्षा और उपकरण स्थिरता सुनिश्चित करता है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधि:
वायु-कूल्ड विस्फोट-प्रूफ चिलर एक महत्वपूर्ण शीतलन उपकरण है। इसके सामान्य संचालन को सुनिश्चित करने और इसके सेवा जीवन को बढ़ाने के लिए, नियमित रखरखाव की आवश्यकता होती है।हवा से ठंडा विस्फोट-प्रूफ चिलरों के रखरखाव में निम्नलिखित बातों पर ध्यान देने की आवश्यकता है:
1नियमित सफाई:वायु-कूल्ड विस्फोट-प्रूफ चिलर को नियमित रूप से साफ करना आवश्यक है, जिसमें कंडेनसर और वाष्पीकरण और अन्य घटकों की सफाई शामिल है।यह सुनिश्चित करने के लिए कि इसकी सतह साफ और गंदगी या धूल से मुक्त है, ताकि शीतलन प्रभाव सुनिश्चित किया जा सके।
2.फिल्टर स्क्रीन को नियमित रूप से साफ करें:फ़िल्टर स्क्रीन को नियमित रूप से साफ करने की आवश्यकता है ताकि फ़िल्टर स्क्रीन में धूल और गंदगी को बंद करने और शीतलन प्रभाव को प्रभावित करने से बचा जा सके।
3. नियमित रूप से शीतलता को बदलेंःशीतलक को नियमित रूप से बदलने की आवश्यकता है ताकि इसका शीतलन प्रभाव सुनिश्चित हो सके।
4पाइपों का नियमित निरीक्षण:यह सुनिश्चित करने के लिए पाइपों का नियमित निरीक्षण करना आवश्यक है कि वे रिसाव या क्षतिग्रस्त न हों, ताकि शीतलक रिसाव से बचा जा सके और शीतलन प्रभाव और सुरक्षा को प्रभावित कर सके।
5विद्युत अवयवों का नियमित निरीक्षण:विद्युत घटकों का नियमित निरीक्षण विद्युत खराबी के कारण होने वाली सुरक्षा दुर्घटनाओं से बचने के लिए अच्छे विद्युत कनेक्शन और विद्युत उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए आवश्यक है।
6. नियमित रूप से कंप्रेसर की जाँच करें:इसके सामान्य संचालन को सुनिश्चित करने और कंप्रेसर की विफलता के कारण होने वाली सुरक्षा दुर्घटनाओं से बचने के लिए कंप्रेसर की नियमित जांच करना आवश्यक है।
7. नियमित रूप से इकाई के आसपास के वातावरण की जांच करें:यह सुनिश्चित करने के लिए नियमित रूप से इकाई के आसपास के वातावरण की जांच करना आवश्यक है कि इकाई के सामान्य संचालन को प्रभावित करने से बचने के लिए कोई विविधता या बाधाएं नहीं हैं।
संक्षेप में, वायु-कूल्ड विस्फोट-प्रूफ चिलर का रखरखाव बहुत महत्वपूर्ण है। इसे नियमित सफाई, शीतलक की प्रतिस्थापन, पाइपलाइनों की जांच,विद्युत घटक और कंप्रेसर, आदि के सामान्य संचालन और सुरक्षा सुनिश्चित करने के लिए।
