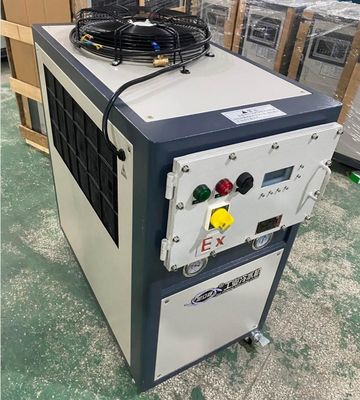

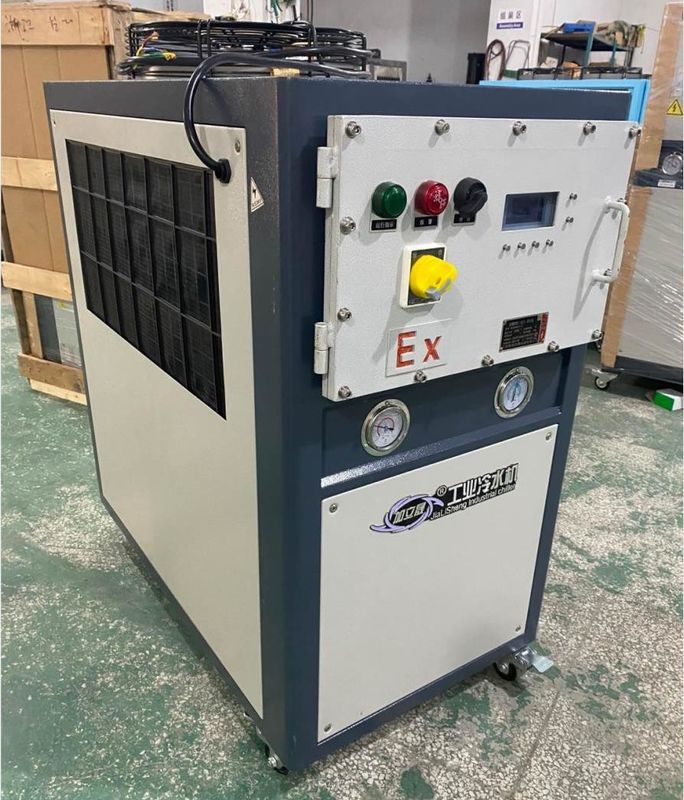

जेएलएसएफ-3एडी विस्फोट प्रूफ औद्योगिक पानी से ठंडा चिलर आर22 आर407सी रेफ्रिजरेंट के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-3एडी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200 यूनिट प्रति माह |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | विस्फोट रोधी जल चिलर | नाम: | एयर कूल्ड विस्फोट रोधी जल चिलर |
|---|---|---|---|
| कंप्रेसर: | विस्फोट प्रूफ़ स्क्रॉल | बाष्पीकरण करनेवाला: | खोल और ट्यूब |
| कंडेनसर: | पंखों वाले | नियंत्रण प्रणाली: | पीएलसी |
| नियंत्रक: | माइक्रोप्रोसेसर | सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग |
| शोर स्तर: | ≤65dB(ए) | विस्फोट प्रूफ ग्रेड: | एक्सडीⅡBT4/CT4 |
| सुरक्षा स्तर: | आईपी54 | शीतल: | R22/R407C/R134a |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | विस्फोट प्रतिरोधी औद्योगिक जल शीतल शीतलक,आर22 औद्योगिक पानी से ठंडा शीतलक,R407C विस्फोट प्रतिरोधी शीतलक |
||
उत्पाद विवरण
JLSF-3AD विस्फोट-प्रूफ वाटर चिल्लर रसायन, पेट्रोलियम, प्राकृतिक गैस, फार्मास्यूटिकल्स, खाद्य प्रसंस्करण
उत्पाद का वर्णन:
विस्फोट-सबूत चिलर एक प्रकार का प्रशीतन उपकरण है जिसे विशेष रूप से विशेष वातावरण जैसे ज्वलनशील, विस्फोटक, संक्षारक और विषाक्त के लिए डिज़ाइन किया गया है।इसकी मुख्य विशेषता यह है कि यह प्रशीतन प्रणाली में विस्फोट-सबूत डिजाइन को अपनाता है, विद्युत नियंत्रण प्रणाली, और संरचनात्मक सामग्री उत्पादन प्रक्रिया की सुरक्षा और स्थिरता सुनिश्चित करने के लिए।
विस्फोट प्रतिरोधी शीतलक के मुख्य अनुप्रयोगों में पेट्रोकेमिकल, दवा विनिर्माण, जहाज निर्माण, खनन, सैन्य और अन्य उद्योग शामिल हैं।साथ ही विशेष वातावरण जैसे मुद्रणइन उद्योगों में विशेष वातावरण जैसे ज्वलनशील, विस्फोटक, संक्षारक,और विषाक्त उत्पादन प्रक्रिया की सुरक्षा और स्थिरता सुनिश्चित करने के लिए प्रशीतन के लिए विस्फोट प्रतिरोधी शीतलक का उपयोग करना आवश्यक है.
विस्फोट-प्रूफ चिलरों को विस्फोट-प्रूफ संरचनात्मक सामग्री जैसे विस्फोट-प्रूफ मोटर, विस्फोट-प्रूफ कंप्रेसर, विस्फोट-प्रूफ नियंत्रक आदि के साथ डिज़ाइन किया गया है।किरणों के कारण होने वाले विस्फोट दुर्घटनाओं को रोकने के लिए, स्थैतिक विद्युत और अन्य कारक।विस्फोट-सबूत चिलर भी एक विशेष प्रशीतन प्रणाली और बिजली नियंत्रण प्रणाली उपकरण की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए अपनाता है.
उपरोक्त अनुप्रयोगों के अतिरिक्त, विस्फोट-सबूत शीतलक भी व्यापक रूप से अन्य प्रशीतन अनुप्रयोगों में उपयोग किया जा सकता है जिन्हें विस्फोट-सबूत डिजाइन की आवश्यकता होती है, जैसे कि रासायनिक उद्योग,तेल शोधन, प्राकृतिक गैस, कोयला खदान, ठीक रसायन और अन्य उद्योग।
उत्पादन विशेषताएं:
विस्फोट-प्रूफ चिलर एक ऐसा चिलर है जिसे विशेष रूप से संभावित विस्फोटक वातावरण में काम करने के लिए डिज़ाइन किया गया है। इसके निम्नलिखित मुख्य फायदे हैंः
1सुरक्षाःधमाका प्रतिरोधी शीतलकों के डिजाइन और निर्माण को विशेष रूप से संभावित विस्फोटक वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए ध्यान में रखा गया है।वे विस्फोट-प्रूफ सामग्री और डिजाइन उपायों को शामिल करते हैं ताकि चिंगारी से होने वाले विस्फोटों को रोका जा सके, आर्क और उच्च तापमान।
2. विरोधी दस्तक क्षमताःविस्फोट-प्रूफ चिलर संभावित विस्फोटक वातावरण में दबाव और प्रभाव का सामना कर सकते हैं।उनके गोले और आंतरिक घटक संरचनात्मक रूप से सुदृढ़ और सदमे प्रतिरोधी हैं ताकि विस्फोट होने पर प्रभावी रूप से रोकथाम और विस्फोट के प्रसार को रोका जा सके.
3विश्वसनीयता:विस्फोट-प्रूफ चिलरों में उच्च गुणवत्ता वाली सामग्री और उन्नत विनिर्माण तकनीक का उपयोग किया जाता है ताकि उनकी विश्वसनीयता और दीर्घकालिक स्थिर संचालन सुनिश्चित किया जा सके।वे कठोर औद्योगिक वातावरण में संचालन की मांगों को पूरा करने के लिए कठोर परीक्षण और गुणवत्ता नियंत्रण से गुजरते हैं.
4अनुकूलन क्षमता:विस्फोट-सबूत शीतलकों का आमतौर पर व्यापक अनुप्रयोग होता है और उनका उपयोग उन उद्योगों में किया जा सकता है जिनमें संभावित विस्फोट जोखिम होता है जैसे कि रासायनिक उद्योग, पेट्रोलियम, प्राकृतिक गैस, दवा उद्योग,और खाद्य प्रसंस्करणविभिन्न वातावरणों और अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए उन्हें विशिष्ट प्रक्रिया आवश्यकताओं के अनुरूप बनाया जा सकता है।
5ऊर्जा की बचत और पर्यावरण संरक्षण:विस्फोट-सबूत शीतलक में ऊर्जा की खपत को कम करने और पर्यावरण पर प्रभाव को कम करने के लिए कुशल शीतलन प्रणाली और ऊर्जा-बचत तकनीक को अपनाया गया है।वे अक्सर ऊर्जा प्रबंधन का अनुकूलन करते हैं, कुशल शीतलन प्रदान करते हैं और कम ऊर्जा अपशिष्ट के मामले में आर्थिक लाभ प्रदान करते हैं।
सामान्य तौर पर, विस्फोट-सबूत शीतलक विस्फोटक वातावरण में उच्च स्तर की सुरक्षा, विश्वसनीयता और अनुकूलन क्षमता रखते हैं, औद्योगिक क्षेत्र की विशेष जरूरतों को प्रभावी ढंग से पूरा कर सकते हैं,और ऊर्जा की बचत और पर्यावरण के अनुकूल परिचालन प्रभाव प्रदान करते हैं.
कार्य सिद्धांत:
वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से एक कंप्रेसर से बनी एक शीतलन प्रणाली के माध्यम से प्रशीतन को प्राप्त करता है, एक
कंडेनसर, एक वाष्पीकरण और एक पंखे. यह इस प्रकार काम करता हैः
1कंप्रेसर निम्न तापमान और निम्न दबाव वाली शीतल गैस को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करता है, जिसे फिर संघनक में भेजा जाता है।
2कंडेनसर में शीतलक गैस को ठंडा किया जाता है और बाहरी हवा के साथ गर्मी का आदान-प्रदान करके उच्च दबाव वाली तरल में घनत्व प्राप्त होता है।
3उच्च दबाव वाले तरल पदार्थ को विस्तार वाल्व के माध्यम से विघटित किया जाता है, निम्न तापमान वाले निम्न दबाव वाले तरल पदार्थ में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
4वाष्पीकरक में शीतल द्रव हवा के साथ गर्मी का आदान-प्रदान करता है, जिससे हवा में गर्मी अवशोषित होती है।और एक कम तापमान और कम दबाव गैस में शीतल द्रव वाष्पित.
5निम्न तापमान और निम्न दबाव वाली गैस एक नए शीतलन चक्र को आरंभ करने के लिए कंप्रेसर में प्रवेश करती है।
इसी समय, वायु-कूल्ड विस्फोट-सबूत चिलर भी ठंडा करने और गर्मी विनिमय के लिए पंखे के माध्यम से संघनक और वाष्पीकरण में हवा का परिचय देता है।कोई जल स्रोत आवश्यक नहीं है, और यह उन स्थानों के लिए उपयुक्त है जहां पानी का कोई स्रोत उपलब्ध नहीं है।जो उत्पादन सुरक्षा सुनिश्चित करने के लिए ज्वलनशील और विस्फोटक स्थानों में सुरक्षित रूप से काम कर सकते हैं.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 प्रशंसक |
तकनीकी मापदंडः
| मॉडल | JLSF-5HP | JLSF-10HP | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | |||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| भरने की मात्रा | किलो | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | |||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | |||||||||
| हवा का आयतन | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | ||||||||||
| मशीन का आकार | L | मिमी | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
अनुप्रयोग उद्योगः
धमाका प्रतिरोधी शीतलक आमतौर पर विस्फोटक खतरनाक वातावरण वाले स्थानों में उपयोग किए जाते हैं और उनका मुख्य उद्देश्य इन वातावरणों में सुरक्षित संचालन सुनिश्चित करना है।नीचे विस्फोट प्रतिरोधी शीतलक के कुछ सामान्य अनुप्रयोग परिदृश्य दिए गए हैं।:
1रासायनिक संयंत्र:रासायनिक संयंत्रों में विस्फोटक खतरनाक पदार्थ जैसे कि ज्वलनशील गैस, भाप या धूल मौजूद हैं। विस्फोट-सबूत शीतलक का उपयोग रासायनिक रिएक्टरों के लिए शीतलन जल प्रदान करने के लिए किया जा सकता है,आसवन टावर, कंडेनसर आदि, यह सुनिश्चित करते हुए कि उपकरण संचालन के दौरान आग या विस्फोट का कारण नहीं बनेगा।
2तेल और प्राकृतिक गैस उद्योग:तेल और प्राकृतिक गैस के उत्पादन, भंडारण और परिवहन की प्रक्रिया में ज्वलनशील गैस और भाप जैसे खतरनाक पदार्थ होते हैं।विस्फोट प्रूफ चिलर का उपयोग तेल और गैस प्रसंस्करण उपकरण जैसे कि कंप्रेसर को ठंडा करने के लिए किया जाता हैविस्फोटक वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए हीट एक्सचेंजर और शीतलन टॉवर।
3कोयला खनन और कोयला रसायन उद्योग:कोयला खदानों और कोयला रसायन संयंत्रों में अक्सर ज्वलनशील धूल और हानिकारक गैसें मौजूद होती हैं।कोयला गैसीकरण उपकरण, और उच्च जोखिम वाले वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए कोयला गैसीकरण उपकरण।
4खाद्य एवं औषधि उद्योग:कुछ खाद्य और औषधि कारखानों में ज्वलनशील धूल और ज्वलनशील पदार्थ मौजूद हैं।धमाका प्रतिरोधी शीतलक का उपयोग संभावित विस्फोटक वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए खाद्य प्रसंस्करण उपकरण और दवा उपकरण ठंडा करने के लिए किया जा सकता है.
5रासायनिक प्रयोगशाला:रासायनिक प्रयोगशाला में विभिन्न प्रयोगों और प्रतिक्रियाओं के दौरान ज्वलनशील गैसें और खतरनाक पदार्थ उत्पन्न हो सकते हैं।प्रयोगों के दौरान दुर्घटनाएं न होने के लिए प्रयोगशाला उपकरणों के लिए शीतलन जल उपलब्ध कराने के लिए विस्फोट प्रतिरोधी शीतलक का उपयोग किया जा सकता है.
संक्षेप में, विस्फोट-सबूत शीतलक उपकरण के सुरक्षित संचालन को सुनिश्चित करने और संभावित आग और विस्फोट जोखिमों को कम करने के लिए विस्फोट जोखिम वाले औद्योगिक और प्रयोगात्मक स्थानों में व्यापक रूप से उपयोग किए जाते हैं.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को पैक किया जाता है और मानक प्लाईवुड लकड़ी के बक्से में भेज दिया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
वायु-कूल्ड विस्फोट-प्रूफ चिलर के विस्फोट-प्रूफ प्रदर्शन को कैसे प्राप्त किया जाता है?
वायु-कूल्ड विस्फोट-प्रूफ चिलर का विस्फोट-प्रूफ प्रदर्शन मुख्य रूप से निम्नलिखित तरीकों से प्राप्त किया जाता हैः
1विस्फोट-प्रूफ गोले का डिजाइनःवायु-कूल्ड विस्फोट-सबूत चिलर आमतौर पर एक विशेष विस्फोट-सबूत खोल डिजाइन को अपनाते हैं, और खोल सामग्री में विस्फोट-सबूत और अग्निरोधी प्रदर्शन होता है।खोल उच्च तापमान और संक्षारण प्रतिरोधी सामग्री से बना है ताकि संभावित विस्फोट या आग का सामना किया जा सके.
2. विस्फोट प्रतिरोधी विद्युत घटक:चिलर के अंदर विद्युत घटक, जैसे मोटर, नियंत्रक आदि, विस्फोट-प्रूफ मॉडल को अपनाते हैं और विस्फोट-प्रूफ विशेषताएं हैं।इन विद्युत घटकों को विस्फोटक वातावरण में विद्युत उपकरणों के चिंगारी या अति ताप से रोकने के लिए विस्फोट-प्रूफ सामग्री के साथ निर्मित किया जाता है.
3. विस्फोट प्रतिरोधी शीतलन प्रणाली:वायु-कूल्ड विस्फोट-प्रूफ चिलर की शीतलन प्रणाली विस्फोट-प्रूफ डिजाइन को अपनाती है ताकि यह सुनिश्चित किया जा सके कि शीतलन प्रक्रिया के दौरान कोई चिंगारी या उच्च तापमान उत्पन्न न हो।कंडेनसर, वाष्पीकरण और शीतलन प्रणाली के अन्य भागों को सुरक्षित शीतलन प्रभाव प्रदान करने के लिए विशेष विस्फोट-सबूत सामग्री से बनाया गया है।
4. विस्फोट प्रतिरोधी नियंत्रण प्रणाली:वायु-कूल्ड विस्फोट-सबूत चिलर की नियंत्रण प्रणाली में विस्फोट-सबूत नियंत्रक है, जिसमें विस्फोट-सबूत विशेषताएं हैं। The control system guarantees safety by using explosion-proof electrical components and safety control strategies to ensure that the chiller will not generate sparks or overheat when operating in a flammable environment.
इन उपायों का उद्देश्य संभावित विस्फोटक वातावरण में वायु-कूल्ड विस्फोट-प्रूफ चिलरों के सुरक्षित संचालन को सुनिश्चित करना है। विस्फोट-प्रूफ खोल डिजाइन को अपनाकर,धमाका प्रतिरोधी विद्युत घटक, विस्फोट प्रतिरोधी शीतलन प्रणाली और विस्फोट प्रतिरोधी नियंत्रण प्रणाली, शीतलक प्रभावी रूप से चिंगारी, उच्च तापमान और अन्य संभावित आग या विस्फोट जोखिम को रोक सकता है,कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करना.
