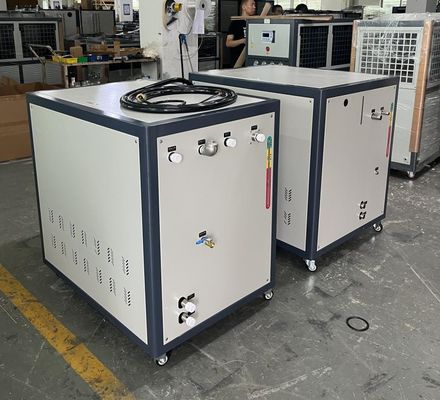

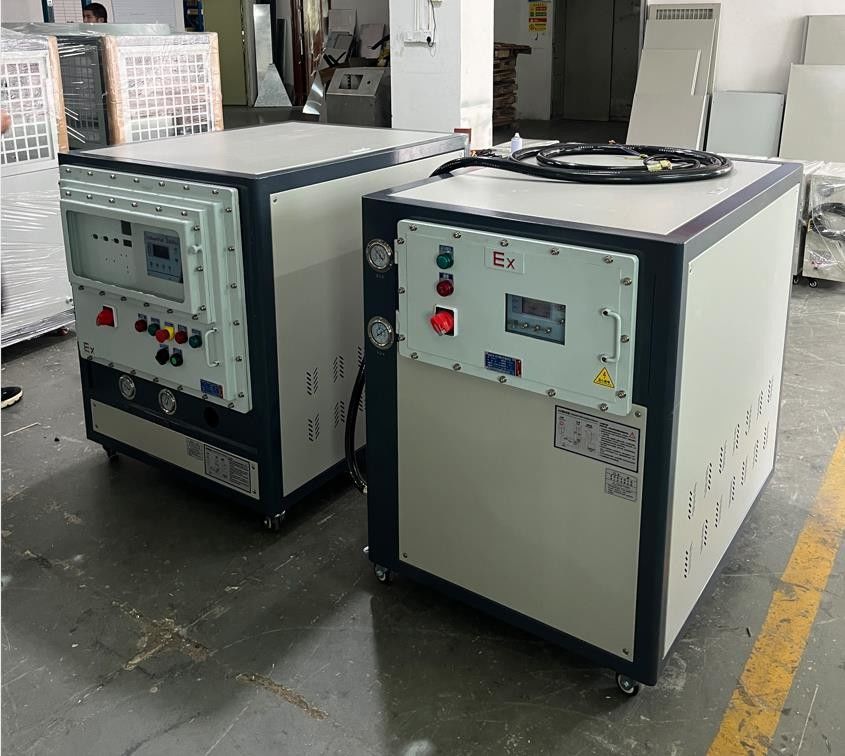

JLSS-5AD IP54 विस्फोट प्रूफ वाटर चिलर, वाटर कूल्ड इंडस्ट्रियल चिलर 380V 50Hz
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSS-5AD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200 यूनिट प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | वाटर कूल्ड विस्फोट रोधी वाटर चिलर | नियंत्रण प्रणाली: | पीएलसी |
|---|---|---|---|
| नियंत्रक: | माइक्रोप्रोसेसर | कंप्रेसर: | विस्फोट प्रूफ़ स्क्रॉल |
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| शोर स्तर: | 60 डीबी | सुरक्षा स्तर: | आईपी54 |
| ठंडा करने की क्षमता: | 10-1000kW | विस्फोट प्रूफ ग्रेड: | ExdⅡCT6/DIP A20 TA, T6/DIP A20 TA, T5/DIP A20 TA |
| सुरक्षा प्रणाली: | उच्च/निम्न दबाव/अधिभार/चरण/चरण अनुक्रम की कमी/उच्च तापमान | शीतल: | R22/R407C/R134a |
| वोल्टेज: | 380V/50Hz/3P या अनुकूलित | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | IP54 विस्फोट प्रूफ वाटर चिलर,50 हर्ट्ज विस्फोट प्रूफ वाटर चिलर,पानी से ठंडा औद्योगिक चिलर 380V |
||
उत्पाद विवरण
विस्फोटक, ज्वलनशील, विस्फोटक वातावरण में JLSS-5AD विस्फोट-प्रूफ वाटर चिलर रेफ्रिजरेशन और कूलिंग
उत्पाद का वर्णन:
जल-कूल्ड विस्फोट-प्रूफ चिलर एक विशेष चिलर है, जिसका उपयोग मुख्य रूप से विस्फोटक, ज्वलनशील, विस्फोटक गैस या तरल वातावरण में प्रशीतन और शीतलन के लिए किया जाता है।इसका कामकाजी सिद्धांत साधारण वाटर कूलर के समान हैयह प्रशीतन और शीतलन के उद्देश्य को प्राप्त करने के लिए उपकरण या प्रक्रिया के तापमान को कम करने के लिए परिसंचारी पानी का उपयोग करता है।यह भी उत्पादन प्रक्रिया की सुरक्षा सुनिश्चित करने के लिए एक विस्फोट प्रूफ समारोह है.
जल-कूल्ड विस्फोट-सबूत चिलर आमतौर पर पूरी तरह से सील, गैर-चिंगारी, और गैर-स्थिर डिजाइन को अपनाते हैं।विशेष सामग्रियों और संरचनाओं का प्रयोग प्रभावी ढंग से चिंगारियों के निर्माण और संचय को रोक सकता है, स्थैतिक बिजली और अन्य ज्वलनशील पदार्थों। साथ ही यह भी विशेष विस्फोट-सबूत विद्युत उपकरणों और नियंत्रण प्रणाली से लैस है, जो स्वचालित रूप से निगरानी कर सकते हैं,नियंत्रण और अलार्म एक सुरक्षित राज्य में उपकरण के सामान्य संचालन सुनिश्चित करने के लिए.
उत्पादन विशेषताएं:
जल-कूल्ड विस्फोट-प्रूफ चिलर में निम्नलिखित विशेषताएं और फायदे हैं:
1सुरक्षित और विश्वसनीय:यह पूरी तरह से सील, कोई चिंगारी, और कोई स्थिर विद्युत संचय डिजाइन को अपनाता है, जो प्रभावी रूप से आग और विस्फोट दुर्घटनाओं को रोक सकता है और उत्पादन प्रक्रिया की सुरक्षा सुनिश्चित कर सकता है।
2उच्च दक्षता और ऊर्जा की बचत:उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर का उपयोग तेजी से ठंडा करने और ऊर्जा बचाने और प्रशीतन दक्षता में सुधार कर सकता है।
3स्थिर और नियंत्रित करने योग्य:इसमें उच्च परिशुद्धता वाली तापमान नियंत्रण प्रणाली है, जो तापमान परिवर्तनों पर तेजी से प्रतिक्रिया दे सकती है और उत्पादन प्रक्रिया की स्थिरता सुनिश्चित कर सकती है।
4रखरखाव में आसानःयह मॉड्यूलर डिजाइन और बुद्धिमान नियंत्रण प्रणाली को अपनाता है, जिसका रखरखाव और मरम्मत करना आसान है।
5अनुप्रयोगों की विस्तृत श्रृंखलाःविभिन्न विस्फोटक, ज्वलनशील, विस्फोटक गैस या तरल वातावरण में शीतलन और शीतलन के लिए उपयुक्त, जैसे पेट्रोलियम, रासायनिक, दवा, मुद्रण, इलेक्ट्रॉनिक्स और अन्य उद्योग।
संक्षेप में, जल-कूल्ड विस्फोट-सबूत चिलर एक विशेष चिलर है जिसमें विस्फोट-सबूत, सुरक्षा, उच्च दक्षता, स्थिरता और आसान रखरखाव के फायदे हैं।यह विभिन्न विस्फोटक में प्रशीतन और शीतलन के लिए उपयुक्त है, ज्वलनशील और विस्फोटक वातावरण. यह सुरक्षित है, स्थिर और कुशल प्रशीतन उपकरण.
कार्य सिद्धांत:
वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से एक कंप्रेसर से बनी एक शीतलन प्रणाली के माध्यम से प्रशीतन को प्राप्त करता है, एक
कंडेनसर, एक वाष्पीकरण और एक पंखे. यह इस प्रकार काम करता हैः
1कंप्रेसर निम्न तापमान और निम्न दबाव वाली शीतल गैस को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करता है, जिसे फिर संघनक में भेजा जाता है।
2कंडेनसर में शीतलक गैस को ठंडा किया जाता है और बाहरी हवा के साथ गर्मी का आदान-प्रदान करके उच्च दबाव वाली तरल में घनत्व प्राप्त होता है।
3उच्च दबाव वाले तरल पदार्थ को विस्तार वाल्व के माध्यम से विघटित किया जाता है, निम्न तापमान वाले निम्न दबाव वाले तरल पदार्थ में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
4वाष्पीकरक में शीतल द्रव हवा के साथ गर्मी का आदान-प्रदान करता है, जिससे हवा में गर्मी अवशोषित होती है।और एक कम तापमान और कम दबाव गैस में शीतल द्रव वाष्पित.
5निम्न तापमान और निम्न दबाव वाली गैस एक नए शीतलन चक्र को आरंभ करने के लिए कंप्रेसर में प्रवेश करती है।
इसी समय, वायु-कूल्ड विस्फोट-सबूत चिलर भी ठंडा करने और गर्मी विनिमय के लिए पंखे के माध्यम से संघनक और वाष्पीकरण में हवा का परिचय देता है।कोई जल स्रोत आवश्यक नहीं है, और यह उन स्थानों के लिए उपयुक्त है जहां पानी का कोई स्रोत उपलब्ध नहीं है।जो उत्पादन सुरक्षा सुनिश्चित करने के लिए ज्वलनशील और विस्फोटक स्थानों में सुरक्षित रूप से काम कर सकते हैं.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 प्रशंसक |
तकनीकी मापदंडः
| मॉडल | जेएलएसएस-5एडी | JLSS-10AD | JLSS-15AD | JLSS-20AD | JLSS-25AD | JLSS-30AD | JLSS-40AD | JLSS-50AD | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
क्योंकि जल-कूल्ड विस्फोट-सबूत चिलर में विस्फोट-सबूत, सुरक्षा, उच्च दक्षता, स्थिरता और आसान रखरखाव के फायदे हैं,यह व्यापक रूप से विभिन्न विस्फोटक में प्रशीतन और शीतलन में प्रयोग किया जाता हैजल-कूल्ड विस्फोट-प्रूफ चिलरों के मुख्य अनुप्रयोग उद्योग निम्नलिखित हैंः
1पेट्रोकेमिकल उद्योग:जल-कूल्ड विस्फोट-प्रूफ चिलरों का उपयोग पेट्रोकेमिकल उद्योग में विभिन्न ज्वलनशील, विस्फोटक, विस्फोटक गैस या तरल उत्पादन प्रक्रियाओं के प्रशीतन और शीतलन के लिए व्यापक रूप से किया जाता है।जैसे तेल शोधन, रासायनिक उर्वरक, पेंट, सिंथेटिक फाइबर प्रतीक्षा करें।
2औषधि उद्योग:दवा उद्योग में, विभिन्न ज्वलनशील, विस्फोटक और विस्फोटक दवा कच्चे माल और तैयारियों को ठंडा करने और ठंडा करने के लिए पानी से ठंडा विस्फोट-सबूत चिलरों का उपयोग किया जाता है,जैसे कि एनेस्थेटिक्स, ज्वलनशील विलायक आदि।
3मुद्रण उद्योग:मुद्रण उद्योग में जल-कूल्ड विस्फोट-प्रूफ चिलरों का उपयोग ज्वलनशील और विस्फोटक मुद्रण सामग्री और मुद्रण उपकरण, जैसे कि स्याही और विलायक को ठंडा करने और ठंडा करने के लिए किया जाता है।
4इलेक्ट्रॉनिक्स उद्योग:इलेक्ट्रॉनिक्स उद्योग में, जल-कूल्ड विस्फोट-सबूत चिलरों का उपयोग ज्वलनशील और विस्फोटक इलेक्ट्रॉनिक घटकों और उपकरणों, जैसे कि अर्धचालकों और बैटरी को ठंडा करने और ठंडा करने के लिए किया जाता है।
संक्षेप में, जल-कूल्ड विस्फोट-प्रूफ चिलर में विभिन्न विस्फोटक, ज्वलनशील, विस्फोटक गैस या तरल वातावरण में प्रशीतन और शीतलन में व्यापक अनुप्रयोग हैं,और पेट्रोकेमिकल जैसे कई उद्योगों की उत्पादन प्रक्रिया के लिए उपयुक्त हैयह उत्पादन सुरक्षा और उत्पादन दक्षता के लिए एक महत्वपूर्ण गारंटी प्रदान करता है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
जल-कूल्ड विस्फोट-प्रूफ चिलर और साधारण चिलर में क्या अंतर है?
जल-कूल्ड विस्फोट-प्रूफ चिलरों और साधारण चिलरों के बीच मुख्य अंतर उनके विभिन्न विस्फोट-प्रूफ और सुरक्षा प्रदर्शन में निहित है।
1. विस्फोट-प्रमाण और सुरक्षा प्रदर्शन अलग-अलग हैंःजल-कूल्ड विस्फोट-प्रूफ चिलर में विस्फोट-प्रूफ, सुरक्षा और कोई स्थिर विद्युत संचय नहीं है। गैस या तरल वातावरण में सामान्य संचालन,आग और विस्फोट दुर्घटनाओं से बचने के लिएसाधारण शीतलक में ये विशेषताएं नहीं होती हैं और विस्फोटक, ज्वलनशील, विस्फोटक गैस या तरल वातावरण में उनका उपयोग नहीं किया जा सकता है।
2विभिन्न सामग्री और संरचनाएं:पानी से ठंडे विस्फोट-प्रूफ चिलरों में विशेष सामग्री और संरचनाओं का प्रयोग किया जाता है,जो प्रभावी रूप से ज्वलनशील पदार्थों जैसे कि चिंगारी और स्थैतिक बिजली के उत्पादन और संचय को रोक सकता है, और गैस रिसाव से बचने के लिए पूरी तरह से सील डिजाइन से लैस हैं। साधारण शीतलक सामान्य सामग्री और संरचनाओं का उपयोग करते हैं, और विस्फोट-सबूत और सुरक्षा प्रदर्शन नहीं करते हैं।
3विभिन्न नियंत्रण प्रणालियाँ:जल-कूल्ड विस्फोट-सबूत शीतलक विशेष विस्फोट-सबूत विद्युत उपकरणों और नियंत्रण प्रणालियों से लैस होते हैं जो स्वचालित रूप से निगरानी कर सकते हैं,नियंत्रण और अलार्म एक सुरक्षित राज्य में उपकरण के सामान्य संचालन सुनिश्चित करने के लिएसाधारण चिलरों की नियंत्रण प्रणाली में ये विशेषताएं नहीं होती हैं।
संक्षेप में, जल-कूल्ड विस्फोट-प्रूफ चिलरों और साधारण चिलरों के बीच मुख्य अंतर विस्फोट-प्रूफ और सुरक्षा प्रदर्शन, सामग्री और संरचनाओं और नियंत्रण प्रणालियों में निहित हैं।पानी से ठंडा विस्फोट-सबूत चिलर विस्फोटक में प्रशीतन और शीतलन के लिए उपयुक्त हैसामान्य शीतलक सामान्य औद्योगिक उत्पादन में प्रशीतन और शीतलन के लिए उपयुक्त हैं।
