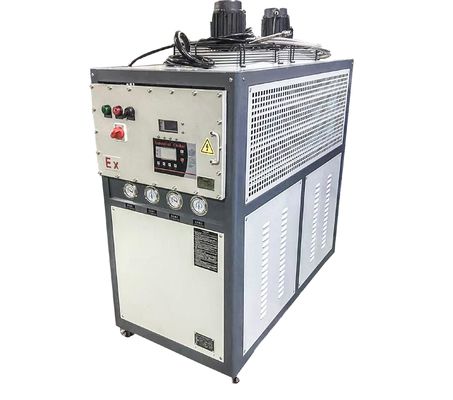

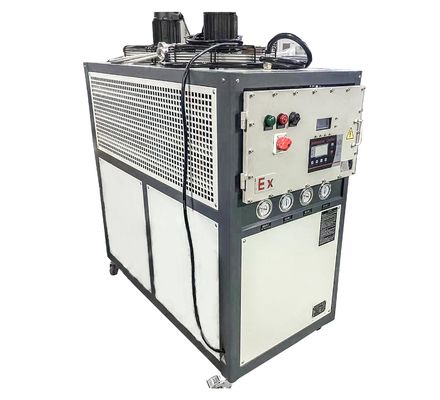

पेट्रोकेमिकल एयरोस्पेस के लिए JLSF-10AD औद्योगिक विस्फोट प्रूफ वाटर चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-10AD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 18 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200 यूनिट प्रति माह |
|
विस्तार जानकारी |
|||
| नाम: | एयर कूल्ड विस्फोट रोधी जल चिलर | कंप्रेसर: | विस्फोट प्रूफ़ स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | पंखों वाले |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग | शोर स्तर: | 60 डीबी |
| सुरक्षा स्तर: | आईपी54 | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | एयरोस्पेस विस्फोट प्रूफ वाटर चिलर,पेट्रोकेमिकल विस्फोट प्रूफ वाटर चिलर,औद्योगिक धमाका प्रतिरोधी शीतलक |
||
उत्पाद विवरण
JLSF-10AD विस्फोट-प्रूफ वाटर चिलर पेट्रोकेमिकल, तेल और गैस निष्कर्षण, कोयला खनन, एयरोस्पेस, धूल
उत्पाद का वर्णन:
विस्फोट-प्रूफ चिलर एक शीतलन उपकरण है जिसे विशेष रूप से ज्वलनशील और विस्फोटक स्थानों के लिए डिज़ाइन किया गया है। इसके मुख्य घटकों में कंप्रेसर, मोटर, कंडेनसर, वाष्पीकरण आदि शामिल हैं।विस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन घटकों को मुख्य रूप से निम्नलिखित पहलुओं को शामिल करते हैं:
1.विस्फोट प्रतिरोधी मोटर:विस्फोट-सबूत चिलर का मोटर विस्फोट-सबूत मोटर को अपनाता है, और इसके खोल और वायरिंग विस्फोट-सबूत सामग्री से बने होते हैं ताकि मोटर की चिंगारी से विस्फोट का कारण न बन सके।
2.विस्फोट प्रतिरोधी कंप्रेसर:विस्फोट-प्रूफ चिलर का कंप्रेसर विस्फोट-प्रूफ कंप्रेसर को अपनाता है,और इसके आंतरिक यांत्रिक और विद्युत घटकों को एक ज्वलनशील और विस्फोटक वातावरण में इसके सुरक्षित संचालन को सुनिश्चित करने के लिए विस्फोट-सबूत डिजाइन को अपनाया जाता है.
3.विस्फोट प्रतिरोधी कंडेनसर:विस्फोट प्रतिरोधी शीतलक का संघनक विस्फोट प्रतिरोधी संघनक को अपनाता है,और इसकी सामग्री और संरचना विशेष रूप से ज्वलनशील और विस्फोटक वातावरण के लिए डिज़ाइन की गई है ताकि यह विस्फोट का कारण न बन सके.
4.विस्फोट प्रतिरोधी वाष्पीकरण:विस्फोट-प्रूफ चिलर के वाष्पीकरण में भी विस्फोट-प्रूफ वाष्पीकरण का प्रयोग किया जाता है और इसकी विशेष सामग्री और संरचना ज्वलनशील और विस्फोटक वातावरण में सुरक्षित रूप से काम कर सकती है।
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectएक ही समय में, जब एक विस्फोट प्रूफ चिलर का उपयोग,उपकरण की सुरक्षा सुनिश्चित करने के लिए प्रासंगिक सुरक्षा नियमों और परिचालन आवश्यकताओं के अनुसार काम करना भी आवश्यक है.
उत्पादन विशेषताएं:
विस्फोट प्रतिरोधी शीतलक एक प्रकार का शीतलन उपकरण है जो विशेष रूप से ज्वलनशील और विस्फोटक स्थानों के लिए डिज़ाइन किया गया है। इसकी मुख्य विशेषताओं में निम्नलिखित पहलू शामिल हैंः
1.विस्फोट प्रतिरोधी डिजाइन:विस्फोट-सबूत शीतलक विस्फोट-सबूत डिजाइन को अपनाता है। इसके मुख्य घटक, जैसे कि मोटर, कंप्रेसर और कंडेनसर, विस्फोट-सबूत सामग्री और संरचनाओं के साथ डिज़ाइन किए गए हैं,और ज्वलनशील और विस्फोटक वातावरण में सुरक्षित रूप से काम कर सकते हैं.
2उच्च दक्षता और ऊर्जा की बचतःविस्फोट-प्रमाणित शीतलक उच्च दक्षता वाले कंप्रेसर और कंडेनसर का उपयोग करते हैं, जिनकी उच्च शीतलन दक्षता होती है और ऊर्जा की बचत हो सकती है।
3. लचीली स्थापना:विस्फोट प्रतिरोधी शीतलक को घर के अंदर या बाहर स्थापित किया जा सकता है और विशिष्ट आवश्यकताओं के अनुसार प्रकार का चयन और स्थापना की जा सकती है।
4सरल रखरखाव:विस्फोट प्रतिरोधी शीतलक का रखरखाव अपेक्षाकृत सरल होता है, और केवल नियमित सफाई और रखरखाव की आवश्यकता होती है, जिसका रखरखाव अपेक्षाकृत आसान है।
5.उच्च तापमान नियंत्रण सटीकताःविस्फोट प्रतिरोधी शीतलक एक सटीक तापमान नियंत्रण प्रणाली से सुसज्जित है, जो सटीक तापमान नियंत्रण प्राप्त कर सकता है।
6अनुप्रयोगों की विस्तृत श्रृंखलाःविस्फोट-सबूत शीतलक पेट्रोकेमिकल उद्योग, कोयला खदान, दवा विनिर्माण और पेंटिंग जैसे ज्वलनशील और विस्फोटक स्थानों के लिए उपयुक्त हैं।
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectएक ही समय में, जब एक विस्फोट प्रूफ चिलर का उपयोग,उपकरण की सुरक्षा सुनिश्चित करने के लिए प्रासंगिक सुरक्षा नियमों और परिचालन आवश्यकताओं के अनुसार काम करना भी आवश्यक है.
कार्य सिद्धांत:
वायु-कूल्ड विस्फोट-प्रूफ चिलर मुख्य रूप से एक कंप्रेसर से बनी एक शीतलन प्रणाली के माध्यम से प्रशीतन को प्राप्त करता है, एक
कंडेनसर, एक वाष्पीकरण और एक पंखे. यह इस प्रकार काम करता हैः
1कंप्रेसर निम्न तापमान और निम्न दबाव वाली शीतल गैस को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करता है, जिसे फिर संघनक में भेजा जाता है।
2कंडेनसर में शीतलक गैस को ठंडा किया जाता है और बाहरी हवा के साथ गर्मी का आदान-प्रदान करके उच्च दबाव वाली तरल में घनत्व प्राप्त होता है।
3उच्च दबाव वाले तरल पदार्थ को विस्तार वाल्व के माध्यम से विघटित किया जाता है, निम्न तापमान वाले निम्न दबाव वाले तरल पदार्थ में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
4वाष्पीकरक में शीतल द्रव हवा के साथ गर्मी का आदान-प्रदान करता है, जिससे हवा में गर्मी अवशोषित होती है।और एक कम तापमान और कम दबाव गैस में शीतल द्रव वाष्पित.
5निम्न तापमान और निम्न दबाव वाली गैस एक नए शीतलन चक्र को आरंभ करने के लिए कंप्रेसर में प्रवेश करती है।
इसी समय, वायु-कूल्ड विस्फोट-सबूत चिलर भी ठंडा करने और गर्मी विनिमय के लिए पंखे के माध्यम से संघनक और वाष्पीकरण में हवा का परिचय देता है।कोई जल स्रोत आवश्यक नहीं है, और यह उन स्थानों के लिए उपयुक्त है जहां पानी का कोई स्रोत उपलब्ध नहीं है।जो उत्पादन सुरक्षा सुनिश्चित करने के लिए ज्वलनशील और विस्फोटक स्थानों में सुरक्षित रूप से काम कर सकते हैं.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 प्रशंसक |
तकनीकी मापदंडः
| मॉडल | JLSF-5HP | JLSF-10HP | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | |||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| भरने की मात्रा | किलो | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | |||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | |||||||||
| हवा का आयतन | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | ||||||||||
| मशीन का आकार | L | मिमी | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
अनुप्रयोग उद्योगः
विस्फोट-प्रूफ चिलर मुख्य रूप से ज्वलनशील और विस्फोटक स्थानों में उपयोग किए जाते हैं, जैसे पेट्रोकेमिकल, फार्मास्युटिकल, तेल और गैस खनन, कोयले की खानें, एयरोस्पेस और धूल भरे विनिर्माण उद्योग।कुछ ज्वलनशील और विस्फोटक गैसें हैंइन उद्योगों के उत्पादन वातावरण में तरल पदार्थ या धूल। यदि साधारण शीतलक का उपयोग किया जाता है, तो यह आग या विस्फोट जैसी सुरक्षा दुर्घटनाओं का कारण बन सकता है।विस्फोट प्रतिरोधी शीतलक आवश्यक हैं.
विशेष रूप से, विस्फोट प्रतिरोधी शीतलक का उपयोग निम्नलिखित अवसरों में किया जा सकता हैः
1पेट्रोकेमिकल उद्योग:पेट्रोकेमिकल उद्योग के उत्पादन में कुछ ज्वलनशील और विस्फोटक गैसों और तरल पदार्थों का प्रयोग किया जाता है। विस्फोट-सबूत शीतलक का उपयोग उपकरण के अति ताप से होने वाली सुरक्षा दुर्घटनाओं से बचा सकता है.
2औषधि उद्योग:फार्मास्युटिकल उद्योग की उत्पादन प्रक्रिया में प्रयुक्त कुछ रसायन भी ज्वलनशील और विस्फोटक होते हैं और विस्फोट-प्रतिरोधी शीतलक का उपयोग उत्पादन सुरक्षा सुनिश्चित कर सकता है।
3तेल और गैस खनन उद्योगःतेल और गैस खनन उद्योग में कुछ ज्वलनशील और विस्फोटक गैसें हैं। विस्फोट-सबूत शीतलक का उपयोग उच्च तापमान वातावरण में उपकरणों के सामान्य संचालन को सुनिश्चित कर सकता है।
4कोयला खनन उद्योग:कोयला खनन उद्योग में कुछ धूल होती है। यदि साधारण शीतलक का प्रयोग किया जाए तो इससे आग लग सकती है, लेकिन विस्फोट-प्रूफ शीतलक इससे बच सकते हैं।
संक्षेप में कहा जाए तो विस्फोट-प्रूफ कूलर का उपयोग मुख्यतः ज्वलनशील और विस्फोटक स्थानों में किया जाता है, जो उत्पादन सुरक्षा को प्रभावी ढंग से सुनिश्चित कर सकते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधि:
वायु-कूल्ड विस्फोट-प्रूफ चिलर एक महत्वपूर्ण शीतलन उपकरण है। इसके सामान्य संचालन को सुनिश्चित करने और इसके सेवा जीवन को बढ़ाने के लिए, नियमित रखरखाव की आवश्यकता होती है।हवा से ठंडा विस्फोट-प्रूफ चिलरों के रखरखाव में निम्नलिखित बातों पर ध्यान देने की आवश्यकता है:
1नियमित सफाई:वायु-कूल्ड विस्फोट-प्रूफ चिलर को नियमित रूप से साफ करना आवश्यक है, जिसमें कंडेनसर और वाष्पीकरण और अन्य घटकों की सफाई शामिल है।यह सुनिश्चित करने के लिए कि इसकी सतह साफ और गंदगी या धूल से मुक्त है, ताकि शीतलन प्रभाव सुनिश्चित किया जा सके।
2.फिल्टर स्क्रीन को नियमित रूप से साफ करें:फ़िल्टर स्क्रीन को नियमित रूप से साफ करने की आवश्यकता है ताकि फ़िल्टर स्क्रीन में धूल और गंदगी को बंद करने और शीतलन प्रभाव को प्रभावित करने से बचा जा सके।
3. नियमित रूप से शीतलता को बदलेंःशीतलक को नियमित रूप से बदलने की आवश्यकता है ताकि इसका शीतलन प्रभाव सुनिश्चित हो सके।
4पाइपों का नियमित निरीक्षण:यह सुनिश्चित करने के लिए पाइपों का नियमित निरीक्षण करना आवश्यक है कि वे रिसाव या क्षतिग्रस्त न हों, ताकि शीतलक रिसाव से बचा जा सके और शीतलन प्रभाव और सुरक्षा को प्रभावित कर सके।
5विद्युत अवयवों का नियमित निरीक्षण:विद्युत घटकों का नियमित निरीक्षण विद्युत खराबी के कारण होने वाली सुरक्षा दुर्घटनाओं से बचने के लिए अच्छे विद्युत कनेक्शन और विद्युत उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए आवश्यक है।
6. नियमित रूप से कंप्रेसर की जाँच करें:इसके सामान्य संचालन को सुनिश्चित करने और कंप्रेसर की विफलता के कारण होने वाली सुरक्षा दुर्घटनाओं से बचने के लिए कंप्रेसर की नियमित जांच करना आवश्यक है।
7. नियमित रूप से इकाई के आसपास के वातावरण की जांच करें:यह सुनिश्चित करने के लिए नियमित रूप से इकाई के आसपास के वातावरण की जांच करना आवश्यक है कि इकाई के सामान्य संचालन को प्रभावित करने से बचने के लिए कोई विविधता या बाधाएं नहीं हैं।
संक्षेप में, वायु-कूल्ड विस्फोट-प्रूफ चिलर का रखरखाव बहुत महत्वपूर्ण है। इसे नियमित सफाई, शीतलक की प्रतिस्थापन, पाइपलाइनों की जांच,विद्युत घटक और कंप्रेसर, आदि के सामान्य संचालन और सुरक्षा सुनिश्चित करने के लिए।
