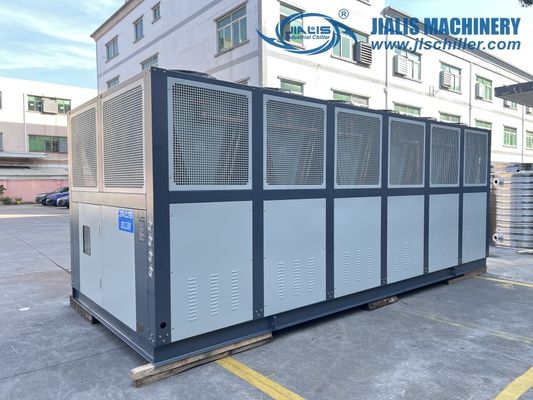

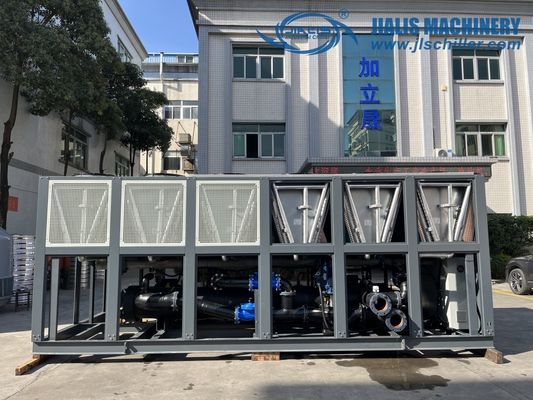

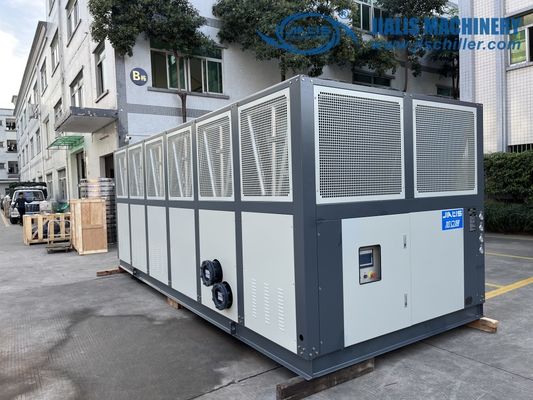

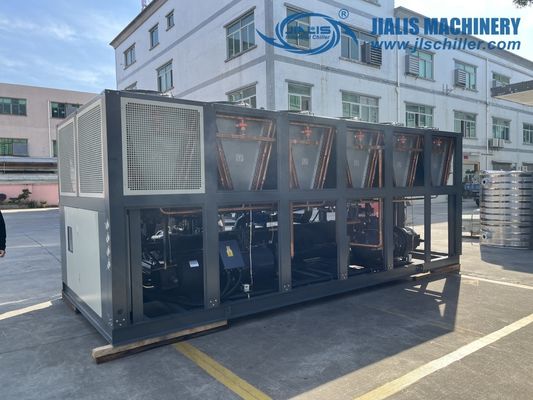

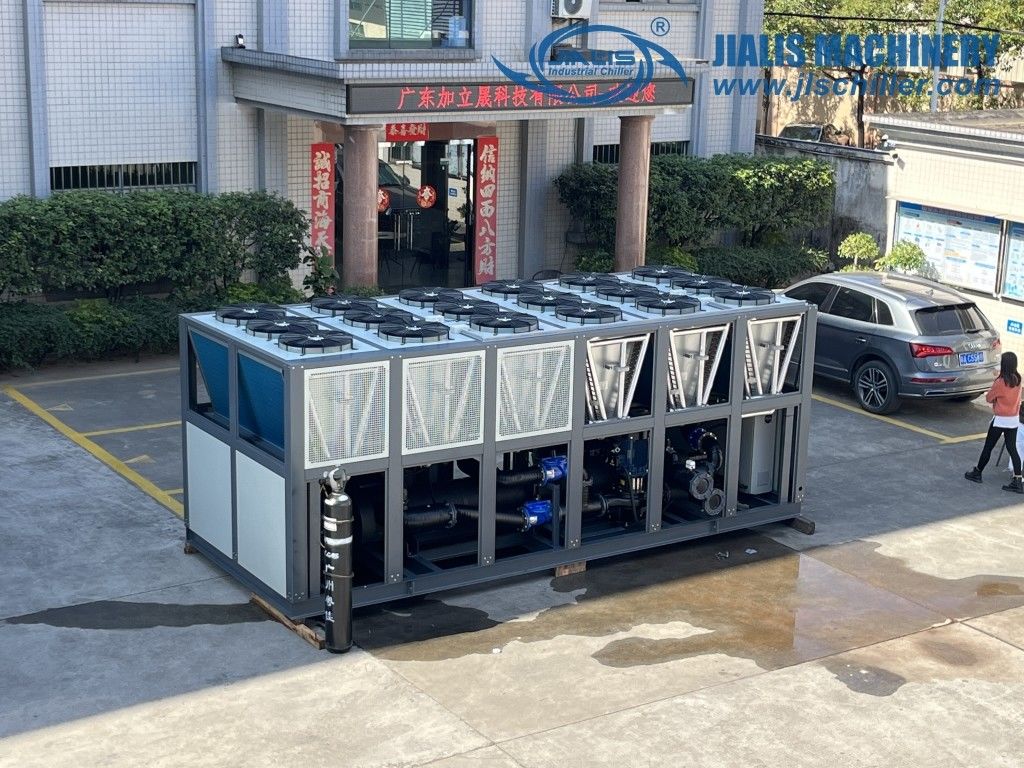

JLSF-180D हवा से ठंडा पेंच चिलर इंजेक्शन मोल्ड्स का ठंडा ब्लो मोल्ड्स एक्सट्रूज़न मोल्ड्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-180डी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | बबल फिल्म पैकेजिंग |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 30 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | हवा से ठंडा स्क्रू चिलर | नियंत्रण प्रणाली: | सीमेंस पीएलसी |
|---|---|---|---|
| नियंत्रक: | माइक्रोप्रोसेसर/सीमेंस | प्रारंभ मोड: | Y-△/सॉफ्ट स्टार्ट |
| कंप्रेसर प्रकार: | डबल स्क्रू कंप्रेसर | बाष्पीकरण करनेवाला: | खोल और ट्यूब |
| कंडेनसर: | फिनेड ट्यूब | सुरक्षा: | उच्च/निम्न दबाव, चरण उत्क्रमण, अधिभार, एंटी-फ्रीजिंग, अति ताप |
| शोर स्तर: | ≤75dB(ए) | वोल्टेज: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| रेफ्रिजरेंट: | R22/R407C/R134a | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | इंजेक्शन मोल्ड्स एयर कूल्ड स्क्रू चिलर,ब्लो मोल्ड्स एयर कूल्ड स्क्रू चिलर,एक्सट्रूज़न मोल्ड्स एयर कूल्ड स्क्रू चिलर |
||
उत्पाद विवरण
उत्पाद का वर्णन:
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पादन विशेषताएं:
वायु-कूल्ड स्क्रू चिलर शीतलन उपकरण हैं जो स्क्रू कंप्रेसर और वायु-कूल्ड कंडेनसर का उपयोग करते हैं। यहां वायु-कूल्ड स्क्रू चिलर के कुछ विवरण दिए गए हैंः
1उच्च दक्षताःवायु-कूल्ड स्क्रू चिलर स्क्रू कंप्रेसर तकनीक का उपयोग करते हैं और उच्च दक्षता की विशेषता है। स्क्रू कंप्रेसर काम करते समय स्थिर शीतलन क्षमता प्रदान कर सकता है,और उच्च शीतलन दक्षता और ऊर्जा खपत अनुपात है.
2प्राकृतिक शीतलन:इस प्रकार के चिलर में एक वायु-कूल्ड कंडेनसर होता है, जो शीतलन प्रशंसकों और हीट सिंक के संयोजन के माध्यम से प्राकृतिक शीतलन प्राप्त करता है।इसके लिए अतिरिक्त शीतलन जल स्रोत की आवश्यकता नहीं है, शीतलन प्रणाली की जटिलता और जल संसाधनों पर निर्भरता को कम करता है।
3. सरलीकृत स्थापना:चूंकि बाहरी जल स्रोत से कनेक्ट करने की आवश्यकता नहीं है, इसलिए हवा से ठंडा स्क्रू चिलर की स्थापना अपेक्षाकृत सरल है।ठंडा पानी के पाइपलाइन और पानी के पंप जैसे उपकरण स्थापित करने की कोई आवश्यकता नहीं है, जो स्थापना और कमीशन के कार्यभार को कम करता है।
4. मजबूत अनुकूलन क्षमता:हवा से ठंडा स्क्रू चिलर विभिन्न पर्यावरणीय परिस्थितियों में उपयोग के लिए उपयुक्त हैं।वे उच्च तापमान वातावरण में सामान्य रूप से काम कर सकते हैं और बाहरी पानी के तापमान और पानी की गुणवत्ता से प्रभावित नहीं होते हैं.
5स्थान की बचतःपारंपरिक जल-कूल्ड चिलरों की तुलना में, वायु-कूल्ड स्क्रू चिलरों को अतिरिक्त शीतलन जल टैंक और शीतलन जल पाइपलाइनों की आवश्यकता नहीं होती है, जिससे सिस्टम द्वारा कब्जा की गई जगह कम हो जाती है।
6सुविधाजनक रखरखाव:चूंकि शीतलन जल का उपचार करने की आवश्यकता नहीं है, इसलिए हवा से ठंडा स्क्रू चिलर का रखरखाव अपेक्षाकृत सरल है।जो रखरखाव लागत और कार्यभार को कम करता है.
सामान्य तौर पर, हवा से ठंडा स्क्रू चिलर कुशल, ऊर्जा-बचत और अनुकूलन योग्य शीतलन उपकरण हैं। वे प्राकृतिक शीतलन का उपयोग करते हैं और बाहरी शीतलन जल स्रोतों की आवश्यकता नहीं होती है।वे विभिन्न औद्योगिक क्षेत्रों में शीतलन की जरूरतों के लिए उपयुक्त हैं और स्थापना और रखरखाव को सरल बनाने के फायदे हैं.
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रिया:शीतल द्रव को स्क्रू कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस को कंडेनसर में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है,जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रियाःउच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाला द्रव बन जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया:कम तापमान और कम दबाव वाला तरल वाष्पीकरण में वाष्पीकरण करता है, कमरे में गर्मी को अवशोषित करता है, कमरे में ठंडा पानी को ठंडा करता है, और इसे कमरे में घुमाता है,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंड:
| मॉडल | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरण | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरण | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
प्लास्टिक उद्योग में, पानी के शीतलक के अनुप्रयोगों की एक विस्तृत श्रृंखला है। निम्नलिखित प्लास्टिक उद्योग में पानी के शीतलक के सामान्य विशिष्ट अनुप्रयोग परिदृश्य हैंः
1इंजेक्शन मोल्डिंगःइंजेक्शन मोल्डिंग मशीनों को इंजेक्शन मोल्डिंग प्रक्रिया के दौरान प्लास्टिक के कठोरता और कठोरता को नियंत्रित करने के लिए ठंडा करने की आवश्यकता होती है।प्लास्टिक उत्पादों की गुणवत्ता और आयामी स्थिरता सुनिश्चित करने के लिए शीतलन पानी के परिसंचरण के माध्यम से पानी के शीतलक इंजेक्शन मोल्डिंग मशीनों के तापमान को कम करते हैंइनका व्यापक रूप से विभिन्न इंजेक्शन मोल्डिंग उत्पादों जैसे प्लास्टिक भागों, कंटेनरों, खिलौनों आदि के निर्माण में उपयोग किया जाता है।
2. झटका मोल्डिंगःधक्का मोल्डिंग मशीनों का उपयोग प्लास्टिक के कंटेनरों और बोतलों जैसे खोखले उत्पादों के निर्माण के लिए किया जाता है। धक्का मोल्डिंग प्रक्रिया के दौरान, ठंडा करना आवश्यक है।पानी के शीतलक प्लास्टिक उत्पादों को तेजी से ठंडा और ठोस करते हैं ताकि चिकनी रीमॉल्डिंग की सुविधा होइनका व्यापक रूप से बोतलबंद पेय, सौंदर्य प्रसाधन और डिटर्जेंट जैसे उद्योगों में उपयोग किया जाता है।
3एक्सट्रूज़न मोल्डिंगःप्लास्टिक पाइप, शीट, फिल्म और अन्य उत्पादों के उत्पादन के लिए एक्सट्रूडर का उपयोग किया जाता है। एक्सट्रूज़न प्रक्रिया के दौरान बहुत गर्मी उत्पन्न होती है, जिसके लिए ठंडा करने की आवश्यकता होती है।प्लास्टिक की गुणवत्ता और आयामी स्थिरता सुनिश्चित करने के लिए एक शीतल द्रव परिसंचरण प्रणाली के माध्यम से जल शीतलक extruder के तापमान को नियंत्रित करते हैंइनका व्यापक रूप से निर्माण, पैकेजिंग, बिजली और ऑटोमोबाइल उद्योगों आदि में उपयोग किया जाता है।
4इंजेक्शन मोल्ड ठंडा करना:इंजेक्शन मोल्डिंग प्रक्रिया के दौरान, मोल्ड को ठंडा करना बहुत महत्वपूर्ण है, जो सीधे उत्पाद की गुणवत्ता और उत्पादन दक्षता को प्रभावित करता है।शीतलक प्रशीतन जल प्रदान करके इंजेक्शन मोल्ड को ठंडा करते हैं, प्रभावी रूप से मोल्ड तापमान को कम करने और प्लास्टिक के इलाज और demolding में तेजी लाने। वे व्यापक रूप से विभिन्न प्लास्टिक उत्पादों का उत्पादन करने के लिए इंजेक्शन मोल्डिंग उद्योग में उपयोग किया जाता है।
5प्लास्टिक प्रसंस्करण उपकरण शीतलनःइंजेक्शन मोल्डिंग मशीनों, ब्लो मोल्डिंग मशीनों और एक्सट्रूडरों के अलावा, अन्य प्लास्टिक प्रसंस्करण उपकरण जैसे प्लास्टिक क्रशर, प्लास्टिक ग्रेन्युलेटर आदि को भी ठंडा करने की आवश्यकता होती है।चिलर इन उपकरणों के तापमान को कम करते हैं ताकि उनका सामान्य संचालन सुनिश्चित हो सके और उनका सेवा जीवन लंबा हो सके।.
ये प्लास्टिक उद्योग में chillers के कुछ सामान्य अनुप्रयोग परिदृश्य हैं। वास्तव में chillers व्यापक रूप से प्लास्टिक उद्योग में उपयोग किया जाता है,प्लास्टिक निर्माण और प्रसंस्करण की पूरी प्रक्रिया में लगभग सभी शीतलन आवश्यकताओं को कवर करता है.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर यूनिट को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
प्लास्टिक उद्योग में शीतलक का क्या लाभ है?
1तापमान नियंत्रणःचिलर स्थिर शीतलन जल तापमान प्रदान कर सकते हैं और प्लास्टिक प्रसंस्करण के दौरान तापमान नियंत्रण सटीकता सुनिश्चित कर सकते हैं। यह उत्पाद की गुणवत्ता सुनिश्चित करने के लिए आवश्यक है,आयामी स्थिरता और उपस्थिति.
2तेजी से ठंडा होना: शीतलक कुशल शीतलन क्षमता प्रदान कर सकते हैं और प्लास्टिक उत्पादों को जल्दी ठंडा और ठोस कर सकते हैं। इससे उत्पादन दक्षता में सुधार और उत्पादन चक्र को छोटा करने में मदद मिलती है।
3ऊर्जा दक्षताःशीतलक उन्नत प्रशीतन प्रौद्योगिकी का उपयोग करते हैं और उच्च ऊर्जा दक्षता रखते हैं। वे ऊर्जा की खपत को कम कर सकते हैं और उत्पादन लागत को कम कर सकते हैं।
4पर्यावरण के अनुकूल:चिलर में आमतौर पर पर्यावरण के अनुकूल शीतल पदार्थों का प्रयोग किया जाता है और पर्यावरण पर इसका कम प्रभाव पड़ता है।वे पर्यावरण संरक्षण की आवश्यकताओं को पूरा करते हैं और प्लास्टिक उद्योग के सतत विकास में योगदान देते हैं.
5. स्वचालित नियंत्रणः आधुनिक शीतलक आमतौर पर उन्नत स्वचालित नियंत्रण प्रणालियों से लैस होते हैं जो शीतलन जल के तापमान और प्रवाह की निगरानी और समायोजन कर सकते हैं।यह संचालन की अधिक सुविधा और प्रक्रिया नियंत्रण की सटीकता प्रदान करता है.
सारांश में, प्लास्टिक उद्योग में शीतलक के अनुप्रयोगों की एक विस्तृत श्रृंखला है और वे तापमान नियंत्रण, तेजी से शीतलन,ऊर्जा दक्षता और पर्यावरण अनुकूलतावे उत्पाद की गुणवत्ता सुनिश्चित करने, उत्पादन दक्षता बढ़ाने और उत्पादन लागत को कम करने में महत्वपूर्ण भूमिका निभाते हैं।
