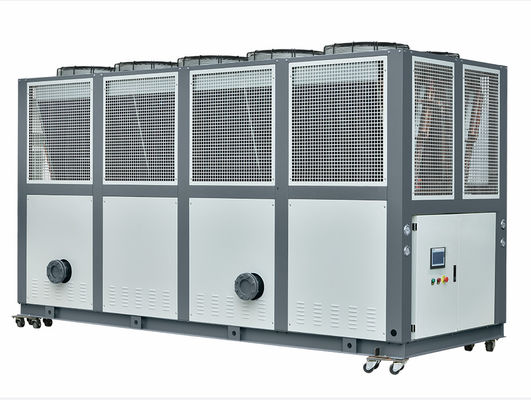

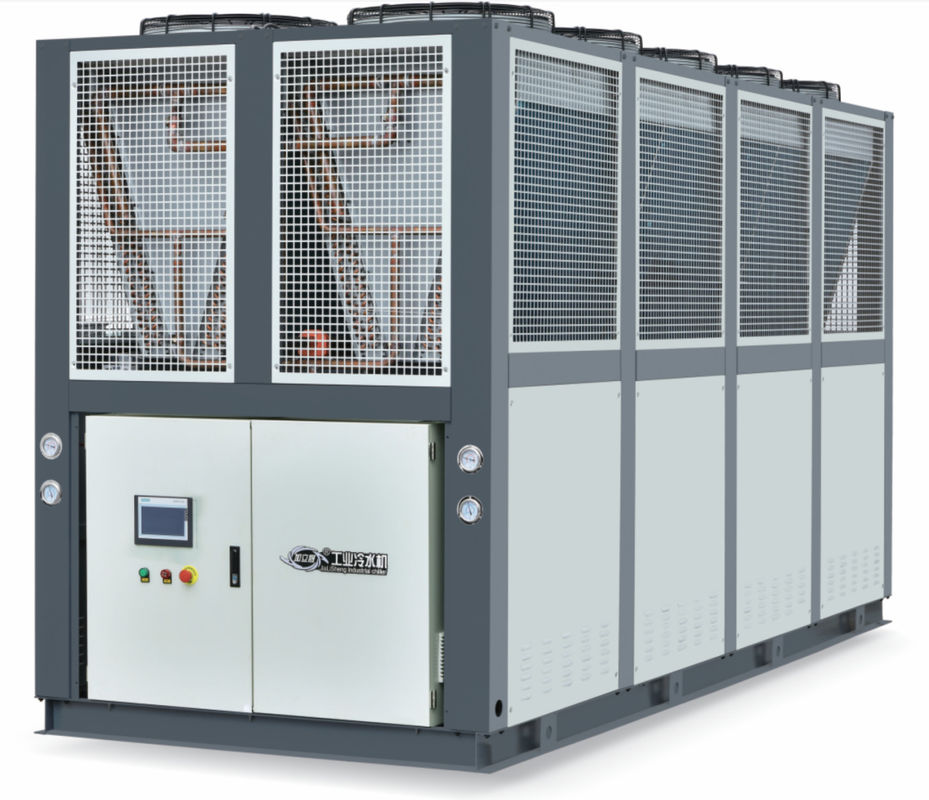

JLSF-100A एयर कूल्ड स्क्रू चिलर, औद्योगिक पानी चिलर CE आईएसओ मानक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | जेएलएसएफ-100ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 50 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड स्क्रू चिलर | कंप्रेसर प्रकार: | पेंच |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पंखों वाले | कंडेनसर: | खोल और ट्यूब |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | ≤65dB(ए) | वारंटी: | 1 वर्ष |
| सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग | ||
| प्रमुखता देना: | हवा से ठंडा स्क्रू चिलर औद्योगिक,सीई एयर कूल्ड स्क्रू चिलर,आईएसओ औद्योगिक जल शीतलक |
||
उत्पाद विवरण
JLSF-100D एयर कूल्ड स्क्रू चिलर उच्च दक्षता ऊर्जा बचत अच्छी स्थिरता एयर कंडीशनर रेफ्रिजरेशन
उत्पाद का वर्णन:
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पादन विशेषताएं:
हवा से ठंडा स्क्रू चिलर की विशेषताओं में निम्नलिखित शामिल हैंः
1कोई अतिरिक्त शीतलन जल प्रणाली नहीं:पानी से ठंडा होने वाले चिलरों की तुलना में, हवा से ठंडा होने वाले स्क्रू चिलरों को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और लागत प्रभावी हैं।
2अनुप्रयोगों की विस्तृत श्रृंखलाःवायु-कूल्ड स्क्रू चिलर विभिन्न प्रकार की इमारतों और स्थानों के लिए उपयुक्त हैं, जैसे वाणिज्यिक कार्यालय भवन, होटल, अस्पताल, स्कूल आदि।
3उच्च प्रशीतन दक्षताःवायु-कूल्ड स्क्रू चिलर में स्क्रू कंप्रेसर का उपयोग किया जाता है, जिसमें उच्च प्रशीतन दक्षता, कम शोर और कम रखरखाव लागत के फायदे होते हैं।
4. आसान स्थापनाःहवा से ठंडा स्क्रू चिलर की स्थापना अपेक्षाकृत सरल है और इसके लिए अतिरिक्त उपकरण जैसे कि पानी के पाइप और पानी के पंप की आवश्यकता नहीं होती है।
5उच्च विश्वसनीयता:वायु-कूल्ड स्क्रू चिलर को उच्च परिशुद्धता के साथ डिजाइन और निर्मित किया गया है, और इसकी स्थिरता और विश्वसनीयता अच्छी है।
6.बड़ी अनुकूलन क्षमता:हवा से ठंडा स्क्रू चिलर में काफी अनुकूलन क्षमता होती है और यह विभिन्न पर्यावरणीय परिस्थितियों और भार परिवर्तनों के अनुकूल हो सकता है।
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रिया:शीतल द्रव को स्क्रू कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस को कंडेनसर में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है,जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रियाःउच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाला द्रव बन जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया:कम तापमान और कम दबाव वाला तरल वाष्पीकरण में वाष्पीकरण करता है, कमरे में गर्मी को अवशोषित करता है, कमरे में ठंडा पानी को ठंडा करता है, और इसे कमरे में घुमाता है,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंडः
| मॉडल | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
हवा से ठंडा स्क्रू चिलर का व्यापक रूप से निम्नलिखित उद्योगों में प्रयोग किया जाता हैः
वाणिज्यिक कार्यालय भवन:वाणिज्यिक कार्यालय भवनों में आमतौर पर एक आरामदायक इनडोर वातावरण बनाए रखने के लिए बड़ी मात्रा में एयर कंडीशनिंग उपकरण की आवश्यकता होती है, और हवा से ठंडा स्क्रू चिलर इन जरूरतों को पूरा कर सकते हैं।
होटल और पर्यटन उद्योगःहोटल और पर्यटन उद्योग को आमतौर पर आरामदायक आवास वातावरण प्रदान करने के लिए बड़े पैमाने पर एयर कंडीशनिंग सिस्टम की आवश्यकता होती है, और हवा से ठंडा स्क्रू चिलर इन जरूरतों को पूरा कर सकते हैं।
अस्पताल और चिकित्सा संस्थान:अस्पतालों और चिकित्सा संस्थानों को उपकरण के सामान्य संचालन और रोगियों की सुविधा सुनिश्चित करने के लिए एक स्थिर तापमान और आर्द्रता बनाए रखने की आवश्यकता है,और हवा से ठंडा पेंच चिलर इन सेवाओं प्रदान कर सकते हैं.
मैंऔद्योगिक विनिर्माण:औद्योगिक विनिर्माण में आम तौर पर उत्पादन लाइनों और उपकरणों के सामान्य संचालन को बनाए रखने के लिए बड़े पैमाने पर प्रशीतन उपकरण की आवश्यकता होती है और हवा से ठंडा स्क्रू चिलर इन जरूरतों को पूरा कर सकते हैं।
शॉपिंग मॉल और सुपरमार्केट:शॉपिंग मॉल और सुपरमार्केट को आरामदायक खरीदारी का माहौल प्रदान करने के लिए बड़े पैमाने पर एयर कंडीशनिंग सिस्टम की आवश्यकता होती है, और एयर कूल्ड स्क्रू चिलर इन सेवाओं को प्रदान कर सकते हैं।
संक्षेप में,इसका व्यापक रूप से दवा, रासायनिक, खाद्य, वसा, कोटिंग, इलेक्ट्रोप्लेटिंग, शीत भंडारण, प्लास्टिक, रासायनिक फाइबर, वाणिज्यिक कंक्रीट, लेजर, शोधन कार्यशाला में उपयोग किया जाता है,यांत्रिक प्रसंस्करण और अन्य उद्योगयह आधुनिक औद्योगिक विनिर्माण द्वारा आवश्यक तापमान को सटीक रूप से नियंत्रित कर सकता है, जिससे दक्षता और उत्पाद की गुणवत्ता में काफी सुधार होता है।डिजाइन में उचित और गुणवत्ता में बेहतर, 100 से अधिक मॉडल के साथ, यह आधुनिक औद्योगिक प्रशीतन के लिए सबसे अच्छा विकल्प है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर यूनिट को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधि:
हवा से ठंडा स्क्रू चिलर के रखरखाव के तरीकों में निम्नलिखित शामिल हैंः
1. नियमित रूप से फिल्टर और कॉइल साफ करें:धुँआ और गंदगी से अवरुद्ध होने से बचने के लिए नियमित रूप से फिल्टर और कॉइल साफ करें जो शीतलन प्रदर्शन को प्रभावित कर सकते हैं।
2- विद्युत प्रणाली की जाँच करें:नियमित रूप से विद्युत प्रणाली की जाँच करें, जिसमें तार, प्लग और स्विच शामिल हैं, यह सुनिश्चित करने के लिए कि यह ठीक से काम कर रहा है।
3कंडेनसर और वाष्पीकरण को साफ करें:अच्छी गर्मी फैलाव और शीतलन प्रभाव बनाए रखने के लिए कंडेनसर और वाष्पीकरण को नियमित रूप से साफ करें।
4- रेफ्रिजरेंट की जाँच करें:नियमित रूप से रेफ्रिजरेंट के दबाव और एकाग्रता की जाँच करें ताकि यह सुनिश्चित हो सके कि यह सामान्य स्तर पर है।
5. स्क्रू कंप्रेसर की जाँच करें:स्क्रू कंप्रेसर के कामकाज की नियमित जांच करें, जिसमें शोर, कंपन और तेल का स्तर आदि शामिल है, ताकि इसका सामान्य कामकाज सुनिश्चित हो सके।
6- मोटर और पंखे की जाँच करेंःसमय-समय पर मोटर और पंखे के कामकाज की जाँच करें ताकि यह सुनिश्चित हो सके कि वे ठीक से काम कर रहे हैं।
नलसाजी की जाँच करें: नलसाजी के सामान्य कामकाज को सुनिश्चित करने के लिए नियमित रूप से नलसाजी की सीलता और रिसाव की जाँच करें।
संक्षेप में, नियमित रखरखाव और रखरखाव वायु-कूल्ड स्क्रू चिलर के सामान्य संचालन को सुनिश्चित कर सकता है और सेवा जीवन को बढ़ा सकता है।निर्माता की सिफारिशों के अनुसार देखभाल और रखरखाव करने की सिफारिश की जाती है, और नियमित रूप से पेशेवर रखरखाव कर्मियों से रखरखाव और निरीक्षण के लिए पूछें।
