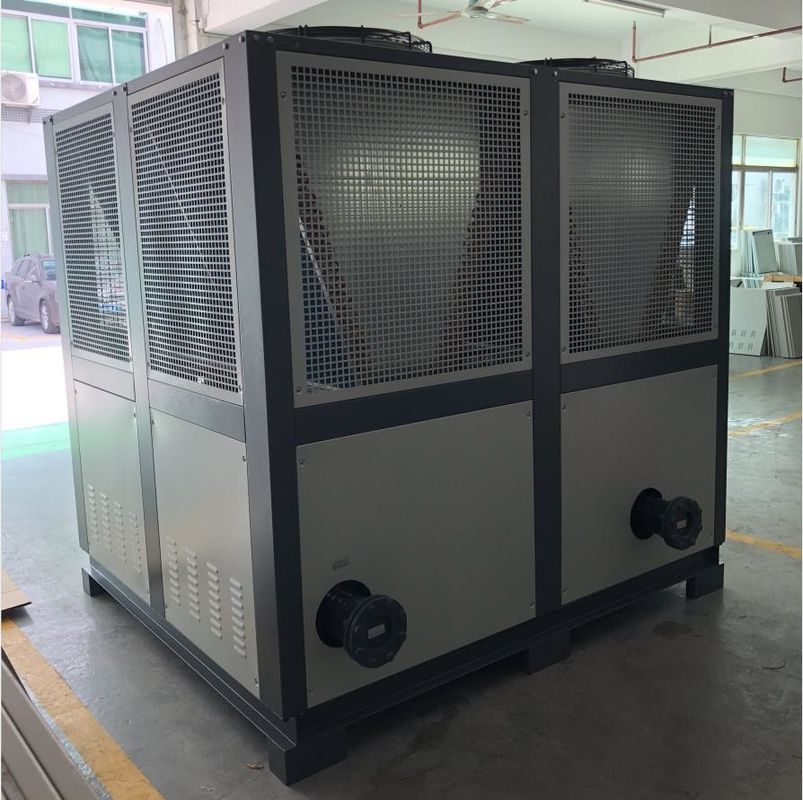

औद्योगिक वाणिज्यिक के लिए JLSF-40A पीएलसी हवा ठंडा पेंच चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-40ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड स्क्रू चिलर | नियंत्रण प्रणाली: | पीएलसी |
|---|---|---|---|
| नियंत्रक: | माइक्रोप्रोसेसर | प्रारंभ मोड: | Y-△/सॉफ्ट स्टार्ट |
| कंप्रेसर प्रकार: | स्क्रू कंप्रेसर | बाष्पीकरण करनेवाला: | खोल और ट्यूब |
| कंडेनसर: | फिनेड ट्यूब | सुरक्षा: | उच्च/निम्न दबाव, चरण उत्क्रमण, अधिभार, एंटी-फ्रीजिंग, अति ताप |
| शोर स्तर: | ≤75dB(ए) | रेफ्रिजरेंट: | R22/R407C/R134a |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | हवा से ठंडा स्क्रू चिलर औद्योगिक,हवा से ठंडा पेंच चिलर वाणिज्यिक,पीएलसी एयर कूल्ड इंडस्ट्रियल चिलर |
||
उत्पाद विवरण
JLSF-40D एयर कूल्ड स्क्रू चिलर धातु प्रसंस्करण, प्लास्टिक इंजेक्शन मोल्डिंग, लेजर कटिंग, इलेक्ट्रॉनिक्स विनिर्माण
उत्पाद का वर्णन:
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पादन विशेषताएं:
हवा से ठंडा स्क्रू चिलर और पानी से ठंडा स्क्रू चिलर दो अलग-अलग शीतलन विधियां हैं और उनकी कुछ अलग विशेषताएं हैंः
1ठंडा करने की विधि:वायु-कूल्ड स्क्रू चिलर ठंडा करने के लिए अंतर्निहित पंखे और हीट सिंक के माध्यम से आसपास की हवा में गर्मी फैलता है।पानी से ठंडा स्क्रू चिलर पानी के संचलन द्वारा गर्मी को अवशोषित करते हैं और शीतलन टावरों या शीतलन उपकरण के माध्यम से गर्मी को वायुमंडल में छोड़ते हैं.
2स्थापना और रखरखाव:हवा से ठंडा स्क्रू चिलरों को पानी के पाइप और शीतलन टावरों को जोड़ने की आवश्यकता नहीं होती है, और स्थापना और रखरखाव अपेक्षाकृत सरल हैं।पानी से ठंडा पेंच चिलर पानी के पाइप और शीतलन टावरों से जुड़ा होना चाहिए, और जल परिसंचरण प्रणाली की नियमित रूप से जांच और रखरखाव की आवश्यकता होती है।
3शीतलन दक्षता:जल-कूल्ड स्क्रू चिलरों में आम तौर पर उच्च शीतलन दक्षता होती है क्योंकि पानी हवा की तुलना में गर्मी को बेहतर तरीके से संचालित करता है। उच्च तापमान वातावरण या उच्च भार संचालन स्थितियों में,पानी से ठंडा स्क्रू चिलर आमतौर पर अधिक स्थिर और विश्वसनीय शीतलन प्रभाव प्रदान कर सकते हैं.
4स्थान की आवश्यकताएं:हवा से ठंडा स्क्रू चिलर को शीतलन टॉवर की आवश्यकता नहीं होती है और यह अपेक्षाकृत छोटी जगह पर कब्जा कर लेता है। पानी से ठंडा स्क्रू चिलर को गर्मी छोड़ने के लिए एक अतिरिक्त शीतलन टॉवर की आवश्यकता होती है,जो अपेक्षाकृत बड़ी जगह पर है.
5पर्यावरणीय अनुकूलन क्षमता:वायु-कूल्ड स्क्रू चिलर स्थिर जल आपूर्ति या खराब जल गुणवत्ता वाले वातावरण के लिए उपयुक्त है, क्योंकि यह बाहरी जल स्रोतों पर निर्भर नहीं है।पानी से ठंडा पेंच चिलर एक स्थिर पानी स्रोत की आवश्यकता है और पानी की गुणवत्ता के लिए उच्च आवश्यकताओं है.
संक्षेप में, हवा से ठंडा स्क्रू चिलर में आसान स्थापना, पानी के स्रोत और शीतलन टॉवर की आवश्यकता नहीं है, और कुछ विशेष वातावरणों के लिए उपयुक्त है।जबकि पानी से ठंडा पेंच चिलर उच्च शीतलन दक्षता और स्थिरता है, यह सामान्य औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त है, लेकिन इसके लिए अतिरिक्त जल परिसंचरण प्रणाली और शीतलन टॉवर की आवश्यकता होती है।कौन सी शीतलन विधि चुननी है, यह विशिष्ट आवश्यकताओं और पर्यावरणीय परिस्थितियों के अनुसार तय किया जाना चाहिए.
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रिया:शीतल द्रव को स्क्रू कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस को कंडेनसर में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है,जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रियाःउच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाला द्रव बन जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया:कम तापमान और कम दबाव वाला तरल वाष्पीकरण में वाष्पीकरण करता है, कमरे में गर्मी को अवशोषित करता है, कमरे में ठंडा पानी को ठंडा करता है, और इसे कमरे में घुमाता है,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंडः
| मॉडल | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
हवा से ठंडा स्क्रू चिलर एक ऐसे चिलर है जिसमें एक स्क्रू कंप्रेसर और एक हवा से ठंडा कंडेनसर का प्रयोग किया जाता है और यह निम्नलिखित उद्योगों के लिए उपयुक्त है:
1औद्योगिक विनिर्माण:औद्योगिक विनिर्माण प्रक्रिया में, कई उपकरणों को ठंडा करने की आवश्यकता होती है, जैसे प्लास्टिक प्रसंस्करण उपकरण, धातु प्रसंस्करण उपकरण, रासायनिक उपकरण, आदि।इन उपकरणों के लिए शीतलन सेवाएं प्रदान करने के लिए हवा से ठंडा स्क्रू चिलर का उपयोग करना आवश्यक है।.
2वाणिज्यिक भवन:वायु-कूल्ड स्क्रू चिलर बड़ी वाणिज्यिक इमारतों, कारखानों और सार्वजनिक स्थानों, जैसे शॉपिंग सेंटर, सुपरमार्केट, होटल, अस्पताल, कार्यालय भवनों के लिए शीतलन सेवाएं प्रदान कर सकते हैं।आदि.
3औषधि उद्योग:दवा उद्योग में, कई उत्पादन प्रक्रियाओं को उत्पाद की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए तापमान और आर्द्रता को नियंत्रित करने की आवश्यकता होती है, इसलिए शीतलन और आर्द्रता नियंत्रण के लिए चिलर की आवश्यकता होती है।
4खाद्य उद्योग:खाद्य उद्योग में, कई उत्पादन प्रक्रियाओं के लिए तापमान नियंत्रण की आवश्यकता होती है, जैसे कि शराब, पेय, डेयरी उत्पाद आदि, और शीतलन के लिए शीतलक की आवश्यकता होती है।
5इलेक्ट्रॉनिक्स उद्योगःइलेक्ट्रॉनिक्स उद्योग में, कई उपकरणों को ठंडा करने की आवश्यकता होती है, जैसे इलेक्ट्रॉनिक घटक, अर्धचालक उपकरण, आदि, और शीतलन के लिए चिलर की आवश्यकता होती है।
संक्षेप में, हवा से ठंडा स्क्रू चिलर विभिन्न उद्योगों और अवसरों के लिए उपयुक्त हैं जिन्हें प्रशीतन की आवश्यकता होती है, जैसे औद्योगिक विनिर्माण, वाणिज्यिक निर्माण, दवा उद्योग,खाद्य उद्योग, इलेक्ट्रॉनिक्स उद्योग आदि।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर यूनिट को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
क्या आप मुझे शीतलन प्रणाली के डिजाइन को अनुकूलित करने के लिए कुछ सलाह दे सकते हैं?
प्लास्टिक इंजेक्शन मोल्डिंग प्रक्रिया में शीतलन प्रणालियों के डिजाइन को अनुकूलित करते समय कुछ सुझाव और विचार दिए गए हैंः
1. समान शीतलन:सुनिश्चित करें कि ठंडा करने वाला पानी पूरे इंजेक्शन मोल्ड के माध्यम से समान रूप से बह सकता है, विशेष रूप से गर्म स्थानों में।यह सुनिश्चित करने के लिए उचित शीतलन चैनल लेआउट और आकार डिजाइन करें कि शीतलन पानी मोल्ड की सतह से पूरी तरह से संपर्क कर सके और गर्मी को प्रभावी ढंग से अवशोषित कर सके.
2. शीतलन गति को नियंत्रित करेंःशीतलन जल के प्रवाह और तापमान को समायोजित करके शीतलन गति को नियंत्रित करें।बहुत तेज़ या बहुत धीमी शीतलन दरों का उत्पाद की गुणवत्ता पर नकारात्मक प्रभाव पड़ सकता हैविशिष्ट प्लास्टिक सामग्री और उत्पाद आवश्यकताओं के अनुसार, सर्वोत्तम शीतलन प्रभाव प्राप्त करने के लिए शीतलन पानी के मापदंडों को समायोजित करें।
3. शीतलन चैनल डिजाइन का अनुकूलनःइंजेक्शन मोल्ड में उपयुक्त शीतलन नहरों का डिजाइन सुनिश्चित करने के लिए कि शीतलन पानी प्रभावी ढंग से बह सकता है।आकार और चैनलों के लेआउट ठंडा प्रभाव को अधिकतम करने के लिए विशिष्ट इंजेक्शन ढाला भाग के लिए अनुकूलित किया जाना चाहिए.
4. शीतलन पाइप और नोजल का प्रयोग करें:शीतलन प्रणाली में शीतलन पाइप और नोजल का उपयोग करके शीतलन जल को विशिष्ट क्षेत्रों में निर्देशित करें और शीतलन हॉट स्पॉट पर ध्यान केंद्रित करें। इससे शीतलन दक्षता में सुधार होता है और शीतलन जल की बर्बादी से बचा जाता है.
5. शीतलन प्रणाली की सफाई और रखरखावःशीतलन प्रणाली को नियमित रूप से साफ करें ताकि शीतलन नहर में रुकावट न आए और शीतलन जल का सुचारू प्रवाह सुनिश्चित हो सके।शीतलन जल मशीन के सामान्य संचालन और प्रदर्शन को सुनिश्चित करने के लिए शीतलन प्रणाली की कार्य स्थिति की नियमित जांच करें.
6. तापमान सेंसर और निगरानी प्रणाली का प्रयोग करें:इंजेक्शन मोल्ड में तापमान परिवर्तनों की निगरानी के लिए तापमान सेंसर और निगरानी प्रणाली स्थापित करें। यह वास्तविक समय में शीतलन प्रभाव की निगरानी करने और आवश्यकता के अनुसार समायोजित और अनुकूलित करने की अनुमति देता है।
7मोल्ड सामग्री का चयन:शीतलन प्रभाव को बेहतर बनाने के लिए अच्छी थर्मल चालकता वाली मोल्ड सामग्री चुनें।थर्मल चालकता बेहतर सामग्री शीतलन चैनल के लिए तेजी से गर्मी का संचालन करने और ठंडा करने में तेजी लाने में मदद कर सकते हैं.
उपरोक्त अनुकूलन उपायों के माध्यम से, शीतलन प्रणाली के प्रभाव में सुधार किया जा सकता है, इंजेक्शन मोल्डिंग प्रक्रिया के दौरान शीतलन दक्षता में सुधार किया जा सकता है,इंजेक्शन मोल्डिंग चक्र को छोटा किया जा सकता है, और उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार किया जा सकता है।
