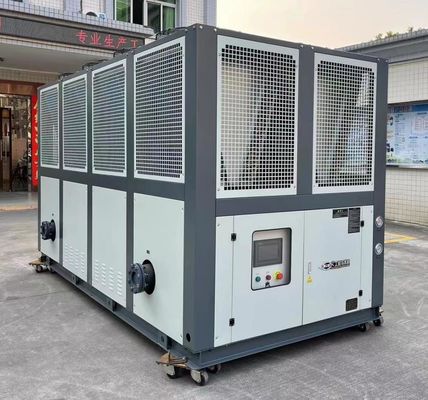

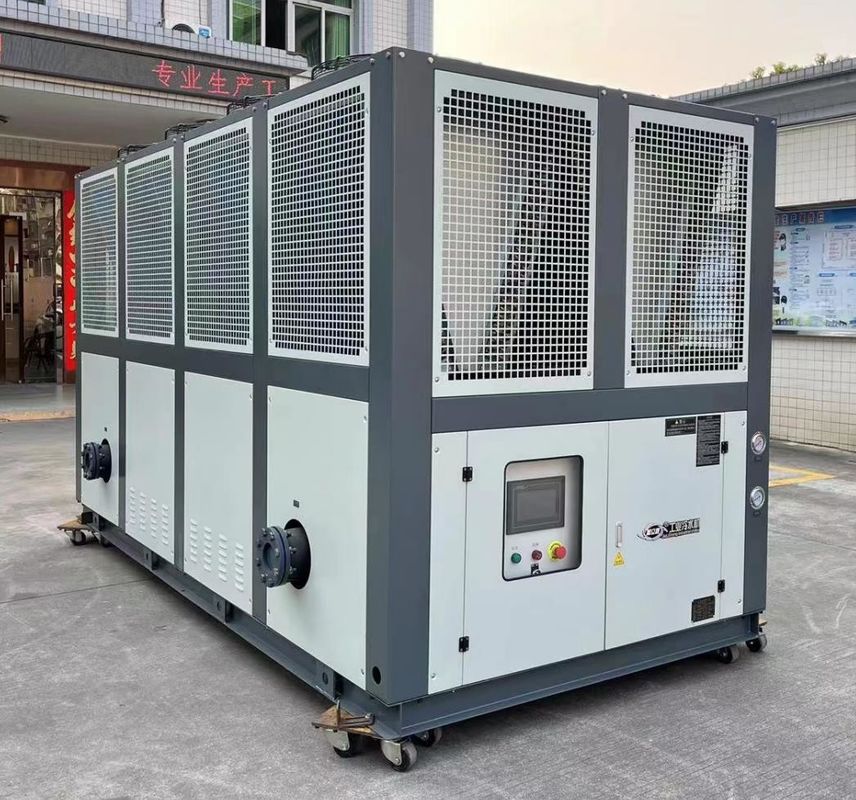

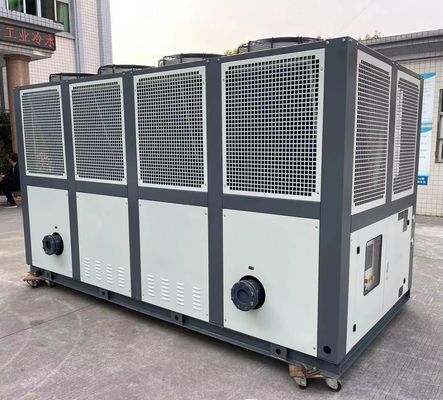

JLSF-90A एयर कूल्ड स्क्रू चिलर, R22 R407C R134a इंडस्ट्रियल वाटर चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-90ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 50 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड स्क्रू चिलर | कंप्रेसर: | स्क्रू कंप्रेसर/हैनबेल |
|---|---|---|---|
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| परिवेश का तापमान: | 5-35 ℃ | ठंडा करने की क्षमता: | 100-1000kW |
| प्रारंभ मोड: | Y-△/सॉफ्ट स्टार्ट | कंप्रेसर प्रकार: | स्क्रू कंप्रेसर |
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | फिनेड ट्यूब |
| रेफ्रिजरेंट: | R22/R407C/R134a | आवेदन: | औद्योगिक |
| सुरक्षा: | उच्च/निम्न दबाव/चरण/अधिभार/एंटी-फ्रीजिंग | सर्द नियंत्रण: | इलेक्ट्रॉनिक विस्तार वाल्व |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | हवा से ठंडा स्क्रू चिलर R22,हवा से ठंडा स्क्रू चिलर R407C,R134a औद्योगिक जल शीतलक |
||
उत्पाद विवरण
JLSF-90D एयर कूल्ड स्क्रू चिलर हाइड्रोलिक मशीनरी, पावर मशीनरी, बुद्धिमान उपकरण, स्वचालन उपकरण
उत्पाद का वर्णन:
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पादन विशेषताएं:
हवा से ठंडा स्क्रू चिलर की विशेषताओं में निम्नलिखित शामिल हैंः
1कोई अतिरिक्त शीतलन जल प्रणाली नहीं:पानी से ठंडा होने वाले चिलरों की तुलना में, हवा से ठंडा होने वाले स्क्रू चिलरों को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और लागत प्रभावी हैं।
2अनुप्रयोगों की विस्तृत श्रृंखलाःवायु-कूल्ड स्क्रू चिलर विभिन्न प्रकार की इमारतों और स्थानों के लिए उपयुक्त हैं, जैसे वाणिज्यिक कार्यालय भवन, होटल, अस्पताल, स्कूल आदि।
3उच्च प्रशीतन दक्षताःवायु-कूल्ड स्क्रू चिलर में स्क्रू कंप्रेसर का उपयोग किया जाता है, जिसमें उच्च प्रशीतन दक्षता, कम शोर और कम रखरखाव लागत के फायदे होते हैं।
4. आसान स्थापनाःहवा से ठंडा स्क्रू चिलर की स्थापना अपेक्षाकृत सरल है और इसके लिए अतिरिक्त उपकरण जैसे कि पानी के पाइप और पानी के पंप की आवश्यकता नहीं होती है।
5उच्च विश्वसनीयता:वायु-कूल्ड स्क्रू चिलर को उच्च परिशुद्धता के साथ डिजाइन और निर्मित किया गया है, और इसकी स्थिरता और विश्वसनीयता अच्छी है।
6.बड़ी अनुकूलन क्षमता:हवा से ठंडा स्क्रू चिलर में काफी अनुकूलन क्षमता होती है और यह विभिन्न पर्यावरणीय परिस्थितियों और भार परिवर्तनों के अनुकूल हो सकता है।
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रिया:शीतल द्रव को स्क्रू कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस को कंडेनसर में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है,जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रियाःउच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाला द्रव बन जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया:कम तापमान और कम दबाव वाला तरल वाष्पीकरण में वाष्पीकरण करता है, कमरे में गर्मी को अवशोषित करता है, कमरे में ठंडा पानी को ठंडा करता है, और इसे कमरे में घुमाता है,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंडः
| मॉडल | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
हवा से ठंडा स्क्रू चिलर एक ऐसे चिलर है जिसमें एक स्क्रू कंप्रेसर और एक हवा से ठंडा कंडेनसर का प्रयोग किया जाता है और यह निम्नलिखित उद्योगों के लिए उपयुक्त है:
1औद्योगिक विनिर्माण:औद्योगिक विनिर्माण प्रक्रिया में, कई उपकरणों को ठंडा करने की आवश्यकता होती है, जैसे प्लास्टिक प्रसंस्करण उपकरण, धातु प्रसंस्करण उपकरण, रासायनिक उपकरण, आदि।इन उपकरणों के लिए शीतलन सेवाएं प्रदान करने के लिए हवा से ठंडा स्क्रू चिलर का उपयोग करना आवश्यक है।.
2वाणिज्यिक भवन:वायु-कूल्ड स्क्रू चिलर बड़ी वाणिज्यिक इमारतों, कारखानों और सार्वजनिक स्थानों, जैसे शॉपिंग सेंटर, सुपरमार्केट, होटल, अस्पताल, कार्यालय भवनों के लिए शीतलन सेवाएं प्रदान कर सकते हैं।आदि.
3औषधि उद्योग:दवा उद्योग में, कई उत्पादन प्रक्रियाओं को उत्पाद की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए तापमान और आर्द्रता को नियंत्रित करने की आवश्यकता होती है, इसलिए शीतलन और आर्द्रता नियंत्रण के लिए चिलर की आवश्यकता होती है।
4खाद्य उद्योग:खाद्य उद्योग में, कई उत्पादन प्रक्रियाओं के लिए तापमान नियंत्रण की आवश्यकता होती है, जैसे कि शराब, पेय, डेयरी उत्पाद आदि, और शीतलन के लिए शीतलक की आवश्यकता होती है।
5इलेक्ट्रॉनिक्स उद्योगःइलेक्ट्रॉनिक्स उद्योग में, कई उपकरणों को ठंडा करने की आवश्यकता होती है, जैसे इलेक्ट्रॉनिक घटक, अर्धचालक उपकरण, आदि, और शीतलन के लिए चिलर की आवश्यकता होती है।
संक्षेप में, हवा से ठंडा स्क्रू चिलर विभिन्न उद्योगों और अवसरों के लिए उपयुक्त हैं जिन्हें प्रशीतन की आवश्यकता होती है, जैसे औद्योगिक विनिर्माण, वाणिज्यिक निर्माण, दवा उद्योग,खाद्य उद्योग, इलेक्ट्रॉनिक्स उद्योग आदि।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
हवा से ठंडा स्क्रू चिलर और पानी से ठंडा चिलर के बीच गर्मी फैलाव और ऑपरेटिंग तापमान के मामले में विशिष्ट अंतर क्या हैं?
हवा से ठंडा स्क्रू चिलर और पानी से ठंडा चिलर के बीच गर्मी फैलाव और संचालन तापमान के संदर्भ में कुछ विशिष्ट अंतर हैंः
1. गर्मी फैलाव प्रभावःजल-कूल्ड चिलर शीतलन टावर या शीतलक के माध्यम से शीतलन जल का प्रसार करता है, और ऊष्मा को दूर करने के लिए पानी की उच्च विशिष्ट गर्मी और वाष्पीकरण की गुप्त गर्मी का उपयोग करता है।यह गर्मी अपव्यय विधि आमतौर पर एक उच्च गर्मी अपव्यय प्रभाव प्रदान करती है क्योंकि पानी में अपेक्षाकृत उच्च गर्मी संवहन और गर्मी अवशोषण क्षमता होती है.
इसके विपरीत, हवा से ठंडा स्क्रू चिलर एक कूलर या रेडिएटर के माध्यम से हवा को स्थानांतरित करने के लिए अंतर्निहित प्रशंसकों का उपयोग करते हैं, गर्मी को फैलाने के लिए हवा के संवहन और संवहन का उपयोग करते हैं।यद्यपि हवा की ताप संवाहकता और ताप अवशोषण क्षमता अपेक्षाकृत कम है, हीट सिंक डिजाइन और प्रशंसक संचालन को अनुकूलित करके प्रभावी गर्मी अपव्यय अभी भी प्राप्त किया जा सकता है।
2कार्य तापमानःजल-कूल्ड चिलर आमतौर पर कम कार्य तापमान प्रदान करने में सक्षम होते हैं।पानी शीतलन प्रक्रिया के दौरान गर्मी की एक बड़ी मात्रा को अवशोषित कर सकते हैं, जिससे शीतलन माध्यम का तापमान कम हो जाता है। इससे पानी से ठंडा होने वाले चिलर ऐसे अनुप्रयोगों में बेहतर प्रदर्शन करते हैं जिनके लिए ठंडा ऑपरेटिंग तापमान की आवश्यकता होती है।
हवा से ठंडा स्क्रू चिलर का कार्य तापमान आमतौर पर पानी से ठंडा चिलर से थोड़ा अधिक होता है। हवा की सीमित गर्मी संवाहकता और गर्मी अवशोषण क्षमता के कारण,हवा से ठंडा स्क्रू चिलर गर्मी फैलाव प्रक्रिया के दौरान शीतलन माध्यम के तापमान को पानी से ठंडा चिलर के समान स्तर तक कम नहीं कर सकता है.
विशिष्ट अनुप्रयोग आवश्यकताओं और प्रक्रिया आवश्यकताओं के अनुसार उपयुक्त शीतलक प्रकार का चयन करना आवश्यक है।कम परिचालन तापमान की आवश्यकता वाले अनुप्रयोगों के लिए या जहां तापमान नियंत्रण महत्वपूर्ण हैकुछ सामान्य औद्योगिक अनुप्रयोगों के लिए, एक पानी से ठंडा कूलर अधिक उपयुक्त हो सकता है।हवा से ठंडा स्क्रू चिलर द्वारा प्रदान गर्मी अपव्यय प्रभाव और कार्य तापमान आम तौर पर मांग को पूरा कर सकते हैं.
