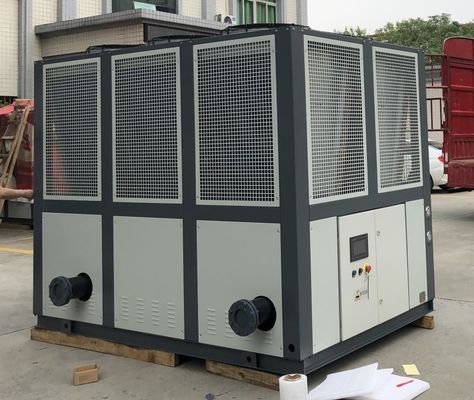

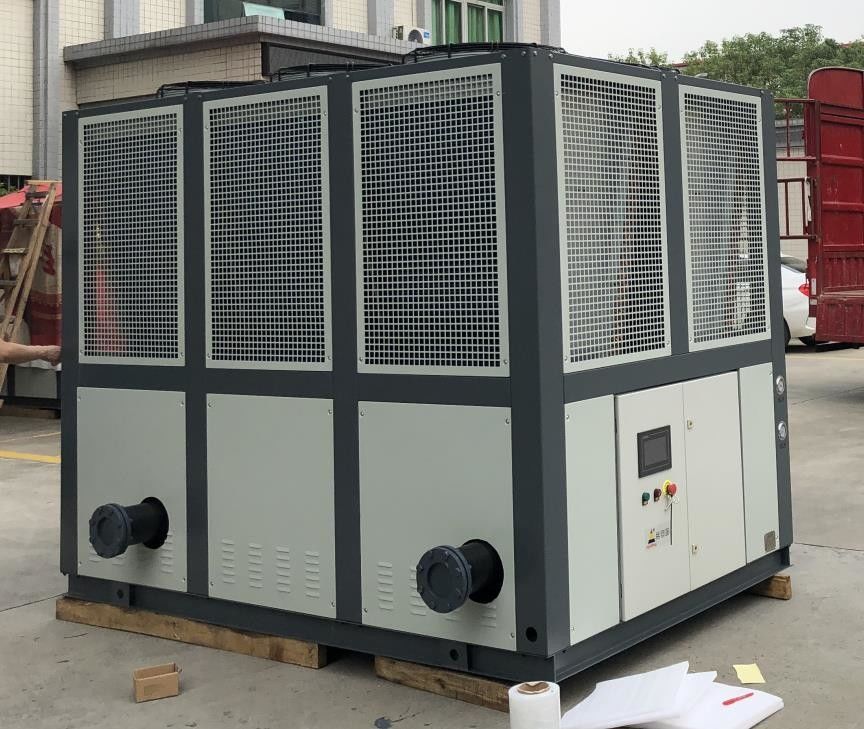

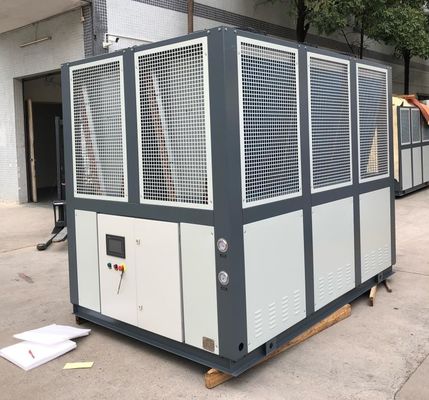

जेएलएसएफ-60ए एयर कूल्ड वाटर चिलर मशीन पीएलसी नियंत्रण 1000 किलोवाट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-60ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 50 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड स्क्रू चिलर | नियंत्रण प्रणाली: | पीएलसी |
|---|---|---|---|
| नियंत्रक: | माइक्रोप्रोसेसर | परिवेश का तापमान: | 5-35 ℃ |
| ठंडा करने की क्षमता: | 100-1000kW | प्रारंभ मोड: | Y-△/सॉफ्ट स्टार्ट |
| कंप्रेसर प्रकार: | स्क्रू कंप्रेसर | बाष्पीकरण करनेवाला: | खोल और ट्यूब |
| कंडेनसर: | फिनेड ट्यूब | रेफ्रिजरेंट: | R22/R407C/R134a |
| आवेदन: | औद्योगिक | कंप्रेसर: | स्क्रू कंप्रेसर |
| सुरक्षा: | अधिभार, उच्च/निम्न दबाव, चरण हानि, अति ताप, आदि। | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | जेएलएसएफ-60डी हवा से ठंडा पानी के चिलर,वायुप्रशीत जल शीतलक 1000 किलोवाट,पीएलसी वाटर चिलर मशीन |
||
उत्पाद विवरण
जेएलएसएफ-60डी एयर कूल्ड स्क्रू चिलर भरने की मशीन, पैकेजिंग उत्पादन लाइन, सफाई मशीन,
उत्पाद का वर्णन:
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पादन विशेषताएं:
हवा से ठंडा स्क्रू चिलर की विशेषताओं में निम्नलिखित शामिल हैंः
1कोई अतिरिक्त शीतलन जल प्रणाली नहीं:पानी से ठंडा होने वाले चिलरों की तुलना में, हवा से ठंडा होने वाले स्क्रू चिलरों को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और लागत प्रभावी हैं।
2अनुप्रयोगों की विस्तृत श्रृंखलाःवायु-कूल्ड स्क्रू चिलर विभिन्न प्रकार की इमारतों और स्थानों के लिए उपयुक्त हैं, जैसे वाणिज्यिक कार्यालय भवन, होटल, अस्पताल, स्कूल आदि।
3उच्च प्रशीतन दक्षताःवायु-कूल्ड स्क्रू चिलर में स्क्रू कंप्रेसर का उपयोग किया जाता है, जिसमें उच्च प्रशीतन दक्षता, कम शोर और कम रखरखाव लागत के फायदे होते हैं।
4. आसान स्थापनाःहवा से ठंडा स्क्रू चिलर की स्थापना अपेक्षाकृत सरल है और इसके लिए अतिरिक्त उपकरण जैसे कि पानी के पाइप और पानी के पंप की आवश्यकता नहीं होती है।
5उच्च विश्वसनीयता:वायु-कूल्ड स्क्रू चिलर को उच्च परिशुद्धता के साथ डिजाइन और निर्मित किया गया है, और इसकी स्थिरता और विश्वसनीयता अच्छी है।
6.बड़ी अनुकूलन क्षमता:हवा से ठंडा स्क्रू चिलर में काफी अनुकूलन क्षमता होती है और यह विभिन्न पर्यावरणीय परिस्थितियों और भार परिवर्तनों के अनुकूल हो सकता है।
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रिया:शीतल द्रव को स्क्रू कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस को कंडेनसर में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है,जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रियाःउच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाला द्रव बन जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया:कम तापमान और कम दबाव वाला तरल वाष्पीकरण में वाष्पीकरण करता है, कमरे में गर्मी को अवशोषित करता है, कमरे में ठंडा पानी को ठंडा करता है, और इसे कमरे में घुमाता है,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंडः
| मॉडल | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
कंसलिंग मशीनरी में चिलरों का विभिन्न प्रकार के अनुप्रयोग होते हैं, जिनमें मुख्य रूप से निम्नलिखित पहलू शामिल होते हैंः
1टैंक शीतलनःडिब्बाबंद मशीनरी में, यह सुनिश्चित करने के लिए टैंक को ठंडा करना आवश्यक हो सकता है कि टैंक में उत्पाद उचित तापमान बनाए रखे। The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2. बोतलबंद पानी ठंडा करना:अगर डिब्बाबंद पानी की उत्पादन लाइन में डिब्बाबंद मशीन का प्रयोग किया जाता है, तो डिब्बाबंद पानी को ठंडा करने के लिए चिलर का उपयोग किया जा सकता है।चिलर एक शीतलन जल परिसंचरण प्रणाली प्रदान करता है, जो शीतलक या शीतलन पाइपों के माध्यम से ठंडा करने वाले पानी को बोतलबंद पानी में पारित करता है। यह बोतलबंद पानी के तापमान को कम करने में मदद करता है, जिससे उत्पाद की गुणवत्ता और स्वाद सुनिश्चित होता है।
3यांत्रिक शीतलन:डिब्बाबंद मशीनरी संचालन के दौरान कुछ मात्रा में गर्मी उत्पन्न करेगी, विशेष रूप से कुछ उच्च गति वाले ऑपरेटिंग उपकरण। Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4नियंत्रण प्रणाली शीतलनःडिब्बाबंद मशीनरी आमतौर पर एक नियंत्रण प्रणाली से लैस होती है, जैसे कि पीएलसी नियंत्रक या इलेक्ट्रॉनिक नियंत्रण कक्ष।इन नियंत्रण प्रणालियों के संचालन के दौरान गर्मी की एक निश्चित मात्रा उत्पन्न होती है और उन्हें ठीक से काम करने के लिए ठंडा करने की आवश्यकता होती है. शीतलक नियंत्रण प्रणाली के लिए शीतलन जल परिसंचरण प्रणाली प्रदान कर सकता है,और नियंत्रण प्रणाली की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए नियंत्रण प्रणाली के रेडिएटर या शीतलन उपकरण को शीतलन पानी स्थानांतरित करें.
संक्षेप में, डिब्बाबंद मशीनरी में शीतलक का उपयोग मुख्य रूप से टैंकों, बोतलबंद पानी, यांत्रिक भागों और नियंत्रण प्रणालियों को ठंडा करने के लिए उत्पाद की गुणवत्ता सुनिश्चित करने के लिए किया जाता है,उपकरण का सामान्य संचालन और स्थिरताविशिष्ट अनुप्रयोग विधि और विन्यास डिब्बाबंद मशीनरी के प्रकार और आवश्यकताओं के अनुसार भिन्न होंगे।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
डिब्बाबंद मशीन में चिलर को कॉन्फ़िगर करने के विभिन्न तरीके क्या हैं?
डिब्बाबंद मशीनरी में, विशेष आवश्यकताओं और यांत्रिक उपकरण की विशेषताओं के अनुसार शीतलक का विन्यास भिन्न हो सकता है।निम्नलिखित कई आम विन्यास विधियां हैं:
1प्रत्यक्ष शीतलन:प्रत्यक्ष शीतलन विन्यास में, चिलर सीधे शीतलन पानी को उन भागों या उत्पादों में स्थानांतरित करता है जिन्हें शीतलक या शीतलन पाइपों के माध्यम से ठंडा करने की आवश्यकता होती है।यह विन्यास उन स्थितियों के लिए उपयुक्त है जहां तेजी से ठंडा करने की आवश्यकता होती है, जैसे कि टैंकों, बोतलबंद पानी या अन्य उत्पादों का प्रत्यक्ष शीतलन।
2अप्रत्यक्ष शीतलन:अप्रत्यक्ष शीतलन विन्यास में, शीतलक शीतलन परिसंचरण प्रणाली के माध्यम से शीतलन जल को एक मध्यवर्ती हीट एक्सचेंजर या शीतलक को पारित करता है,और फिर ठंडा करने के माध्यम को डिब्बाबंद मशीनरी या उत्पाद में ठंडा करने के लिए आवश्यक भागों में स्थानांतरित करता हैइससे शीतलन तापमान का बेहतर नियंत्रण और विनियमन हो सकता है, जो कि अधिक कठोर तापमान आवश्यकताओं वाली स्थितियों के लिए उपयुक्त है।
3शीतलन टॉवर:एक शीतलन टॉवर एक अन्य आम शीतलन विन्यास है। इस विन्यास में, शीतलक शीतलन प्रभाव प्राप्त करने के लिए शीतलन टॉवर के माध्यम से वायुमंडल में हवा में गर्मी स्थानांतरित करता है।शीतलन टावरों का उपयोग अक्सर बड़ी मात्रा में गर्मी को संभालने के लिए किया जाता है, जैसे कि उच्च गति वाले डिब्बाबंद लाइनों में, जहां शीतलन टावर उपकरण को चालू रखने के लिए अतिरिक्त शीतलन क्षमता प्रदान कर सकते हैं।
4कई शीतलक संयोजनःबड़े पैमाने पर डिब्बाबंद उत्पादन लाइनों या उच्च शीतलन क्षमता की आवश्यकता वाली स्थितियों के लिए, कई शीतलक संयोजन किए जा सकते हैं।अधिक शीतलन क्षमता और अधिक लचीलापन प्रदान करने के लिए कई शीतलक समानांतर या श्रृंखला में कॉन्फ़िगर किए जा सकते हैंइस विन्यास विधि को विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए वास्तविक आवश्यकताओं के अनुसार विस्तारित और समायोजित किया जा सकता है।
यह ध्यान दिया जाना चाहिए कि विशिष्ट शीतलक विन्यास विधि का मूल्यांकन और चयन कंसलिंग मशीनरी के प्रकार, प्रक्रिया आवश्यकताओं और शीतलन आवश्यकताओं के अनुसार किया जाना चाहिए।एक चिलर को कॉन्फ़िगर करते समय, सबसे अच्छा शीतलन प्रभाव और प्रणाली प्रदर्शन सुनिश्चित करने के लिए उपकरण निर्माता या एक पेशेवर इंजीनियर के साथ विस्तृत चर्चा करने की सिफारिश की जाती है।
