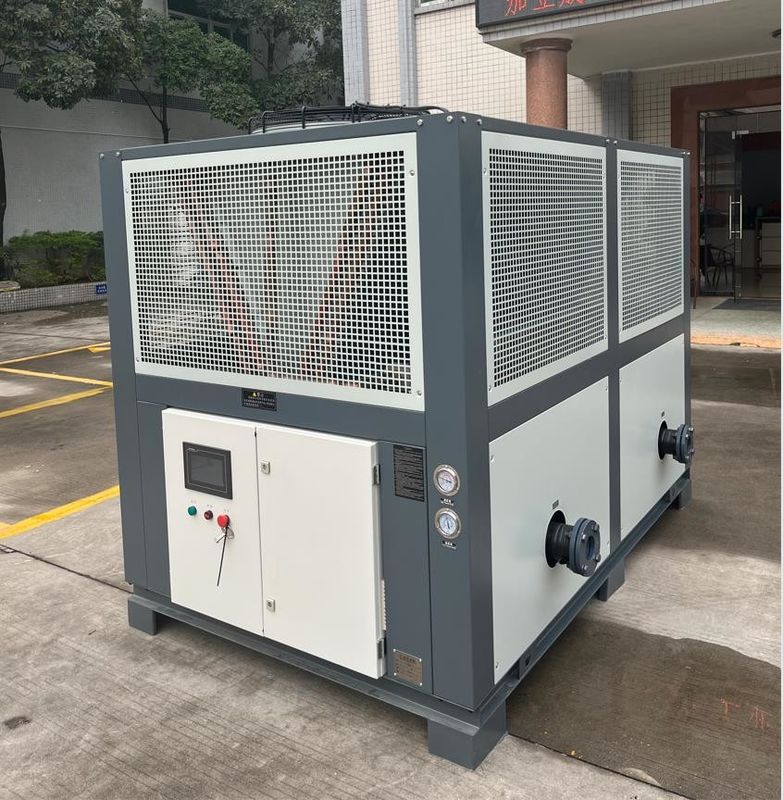

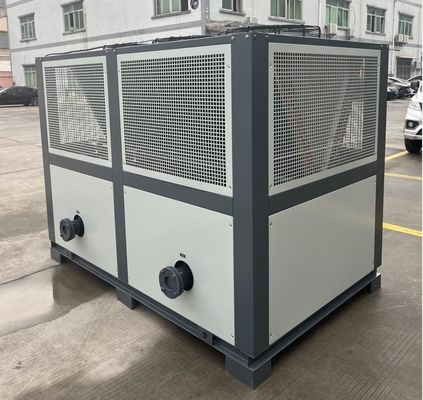

JLSF-30A एयर कूल्ड स्क्रू चिलर, 45 डिग्री कम तापमान पानी चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-30ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 50 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड स्क्रू चिलर | कंप्रेसर प्रकार: | स्क्रू कंप्रेसर |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पंखों वाले | कंडेनसर: | खोल और ट्यूब |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर/सीमेंस |
| शोर स्तर: | ≤65dB(ए) | सुरक्षा: | उच्च/निम्न दबाव, अधिभार, चरण अनुक्रम, एंटी-फ्रीजिंग |
| अधिकतम. परिवेश का तापमान: | 45 ℃ | रेफ्रिजरेंट: | R134a/R407c/R410a |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | हवा से ठंडा स्क्रू चिलर 45 डिग्री,हवा से ठंडा स्क्रू चिलर कम तापमान,वायुप्रशीतित निम्न तापमान वाले पानी के शीतलक |
||
उत्पाद विवरण
जेएलएसएफ-30डी एयर कूल्ड स्क्रू चिलर प्लास्टिक कूलिंग मोल्डिंग, प्रिंटिंग प्लेट कूलिंग, कम तापमान
उत्पाद का वर्णन:
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पादन विशेषताएं:
स्क्रू चिलर में निम्नलिखित विशेषताएं हैं:
1उच्च दक्षता और ऊर्जा की बचतःपेंच कंप्रेसर में उच्च संपीड़न दक्षता है, कम बिजली की खपत के साथ उच्च शीतलन क्षमता प्रदान कर सकता है, और ऊर्जा की खपत को कम कर सकता है।
2स्थिर और विश्वसनीय:पेंच कंप्रेसर की संरचना कॉम्पैक्ट, स्थिर संचालन, कम शोर और कंपन है और अतिरिक्त नींव समर्थन की आवश्यकता नहीं है। स्थापना और रखरखाव अपेक्षाकृत सरल हैं,तो विश्वसनीयता उच्च है.
3नियंत्रण प्रणाली:पेंच चिलर की नियंत्रण प्रणाली उपकरण के स्वचालित नियंत्रण और सुरक्षा कार्यों को महसूस कर सकती है, और इसमें उच्च स्तर की बुद्धि की विशेषताएं हैं।
4अनुप्रयोगों की विस्तृत श्रृंखलाःस्क्रू चिलर विभिन्न उद्योगों के लिए उपयुक्त हैं जिनमें कठोर प्रशीतन आवश्यकताएं हैं, जैसे इलेक्ट्रॉनिक्स, रासायनिक उद्योग, चिकित्सा, खाद्य और अन्य क्षेत्र,और व्यापक अनुप्रयोग संभावनाएं हैं.
अंत में, स्क्रू चिलर विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक ऊर्जा कुशल, स्थिर और विश्वसनीय शीतलन उपकरण है।
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रिया:शीतल द्रव को स्क्रू कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस को कंडेनसर में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है,जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रियाःउच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाला द्रव बन जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया:कम तापमान और कम दबाव वाला तरल वाष्पीकरण में वाष्पीकरण करता है, कमरे में गर्मी को अवशोषित करता है, कमरे में ठंडा पानी को ठंडा करता है, और इसे कमरे में घुमाता है,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंडः
| मॉडल | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
हवा से ठंडा स्क्रू चिलर निम्न उद्योगों में अपने उच्च दक्षता, ऊर्जा बचत, स्थिरता और विश्वसनीयता के कारण व्यापक रूप से उपयोग किए जाते हैंः
1औषधि उद्योग:औषधीय प्रक्रिया के दौरान निम्न तापमान के वातावरण को बनाए रखना आवश्यक है।और स्टेनलेस स्टील हवा ठंडा पेंच चिलर दवा उत्पादन के लिए एक स्थिर कम तापमान वातावरण प्रदान कर सकते हैं.
2रासायनिक उद्योग:रासायनिक उत्पादन प्रक्रिया में शीतलन उपचार की आवश्यकता होती है, और स्टेनलेस स्टील वायु-कूल्ड पेंच चिलर रासायनिक उत्पादन प्रक्रिया के लिए स्थिर शीतलन क्षमता प्रदान कर सकता है।
3इलेक्ट्रॉनिक्स उद्योगःइलेक्ट्रॉनिक उपकरणों को कम तापमान पर काम करने की आवश्यकता होती है, इसलिए तापमान को कम करने के लिए शीतलन उपकरण का उपयोग करना आवश्यक है।स्टेनलेस स्टील के हवा से ठंडा स्क्रू चिलर इलेक्ट्रॉनिक उपकरणों की शीतलन आवश्यकताओं को पूरा कर सकते हैं.
4खाद्य उद्योग:खाद्य प्रसंस्करण के दौरान भोजन को ठंडा और ताजा रखने की आवश्यकता होती है। स्टेनलेस स्टील के हवा से ठंडा स्क्रू चिलर खाद्य प्रसंस्करण के लिए स्थिर शीतलन और ताजगी रखने की क्षमता प्रदान कर सकते हैं।
5मुद्रण उद्योग:मुद्रण उद्योग को मुद्रण प्रक्रिया के दौरान मुद्रण प्लेट को ठंडा करने की आवश्यकता होती है, और स्टेनलेस स्टील एयर-कूल्ड स्क्रू चिलर मुद्रण उद्योग के लिए स्थिर शीतलन क्षमता प्रदान कर सकता है।
6मशीनरी विनिर्माण उद्योग:मशीनिंग प्रक्रिया के दौरान मशीन को ठंडा करने की आवश्यकता होती है, और स्टेनलेस स्टील एयर-कूल्ड स्क्रू चिलर मशीनरी विनिर्माण उद्योग के लिए स्थिर शीतलन क्षमता प्रदान कर सकता है।
संक्षेप में, हवा से ठंडा स्क्रू चिलर विभिन्न उद्योगों के लिए उपयुक्त है जिनमें सख्त प्रशीतन आवश्यकताएं हैं, जैसे इलेक्ट्रॉनिक्स, रासायनिक उद्योग, चिकित्सा, खाद्य और अन्य क्षेत्र,और व्यापक अनुप्रयोग संभावनाएं हैं.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर यूनिट को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधि:
हवा से ठंडा स्क्रू चिलर के रखरखाव के तरीकों में निम्नलिखित शामिल हैंः
1. नियमित रूप से फिल्टर और कॉइल साफ करें:धुँआ और गंदगी से अवरुद्ध होने से बचने के लिए नियमित रूप से फिल्टर और कॉइल साफ करें जो शीतलन प्रदर्शन को प्रभावित कर सकते हैं।
2- विद्युत प्रणाली की जाँच करें:नियमित रूप से विद्युत प्रणाली की जाँच करें, जिसमें तार, प्लग और स्विच शामिल हैं, यह सुनिश्चित करने के लिए कि यह ठीक से काम कर रहा है।
3कंडेनसर और वाष्पीकरण को साफ करें:अच्छी गर्मी फैलाव और शीतलन प्रभाव बनाए रखने के लिए कंडेनसर और वाष्पीकरण को नियमित रूप से साफ करें।
4- रेफ्रिजरेंट की जाँच करें:नियमित रूप से रेफ्रिजरेंट के दबाव और एकाग्रता की जाँच करें ताकि यह सुनिश्चित हो सके कि यह सामान्य स्तर पर है।
5. स्क्रू कंप्रेसर की जाँच करें:स्क्रू कंप्रेसर के कामकाज की नियमित जांच करें, जिसमें शोर, कंपन और तेल का स्तर आदि शामिल है, ताकि इसका सामान्य कामकाज सुनिश्चित हो सके।
6- मोटर और पंखे की जाँच करेंःसमय-समय पर मोटर और पंखे के कामकाज की जाँच करें ताकि यह सुनिश्चित हो सके कि वे ठीक से काम कर रहे हैं।
नलसाजी की जाँच करें: नलसाजी के सामान्य कामकाज को सुनिश्चित करने के लिए नियमित रूप से नलसाजी की सीलता और रिसाव की जाँच करें।
संक्षेप में, नियमित रखरखाव और रखरखाव वायु-कूल्ड स्क्रू चिलर के सामान्य संचालन को सुनिश्चित कर सकता है और सेवा जीवन को बढ़ा सकता है।निर्माता की सिफारिशों के अनुसार देखभाल और रखरखाव करने की सिफारिश की जाती है, और नियमित रूप से पेशेवर रखरखाव कर्मियों से रखरखाव और निरीक्षण के लिए पूछें।
