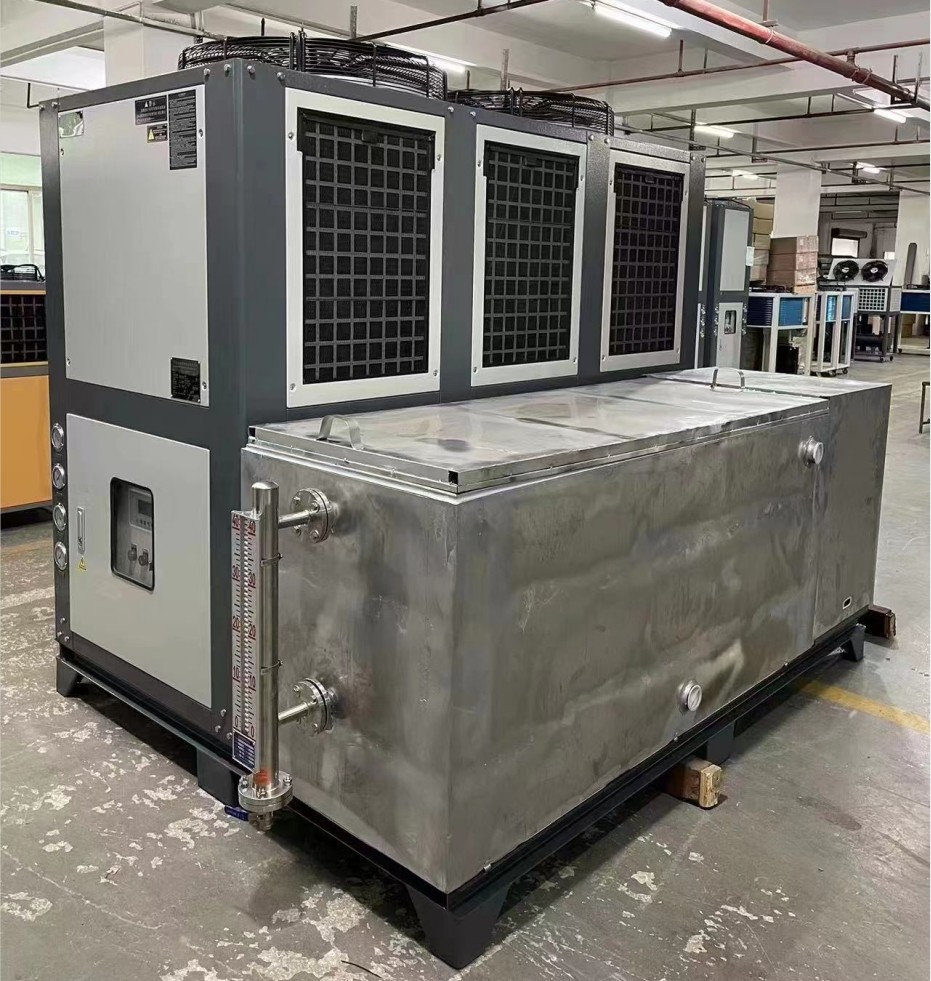

JLSF-25HP कागज उद्योग के लिए अछूता टैंक के साथ हवा से ठंडा पानी चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSF-25HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 150 इकाइयां प्रति माह |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| पानी की टंकी: | 1000-1500 लीटर | कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक |
| शोर स्तर: | ≤65dB(ए) | वोल्टेज: | 220V/380V/415V/440V/480V |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | शीतल: | R22/R407C/R134A/R410A/R404A |
| सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। | पंप: | केन्द्रापसारक/ऊर्ध्वाधर |
| वारंटी: | 12 महीने | ||
| प्रमुखता देना: | कागज उद्योग के लिए हवा से ठंडा वाटर चिलर,अछूता टैंक एयर कूल्ड वाटर चिलर |
||
उत्पाद विवरण
JLSF-25HP कागज उद्योग के लिए अछूता टैंक के साथ हवा से ठंडा पानी चिलर
उत्पाद का वर्णन:
वायु-कूल्ड इंटीग्रेटेड चिलर एक शीतलन उपकरण है जो एक चिलर, एक अछूता पानी टैंक और एक बाहरी परिसंचरण पंप को एकीकृत करता है। यह वायु-कूल्ड शीतलन विधि को अपनाता है,और गर्मी एक अतिरिक्त शीतलन पानी स्रोत के बिना एक प्रशंसक के माध्यम से शीतलन प्रणाली से छुट्टी दी जाती हैएयर कूल्ड इंटीग्रेटेड चिलर का एकीकृत डिजाइन उपयोगकर्ताओं के लिए स्थापना को आसान बनाता है।
उत्पाद की विशेषताएं:
निम्नलिखित कुछ विशेषताएं और वायु-कूल्ड एकीकृत शीतलक के अनुप्रयोग परिदृश्य हैंः
1. सरलीकृत स्थापना:एयर कूल्ड इंटीग्रेटेड चिलर में एक कूलिंग टॉवर और एक चिलर शामिल है और इसकी स्थापना भारी पाइप और कूलिंग वाटर सिस्टम के बिना अपेक्षाकृत सरल है।
2स्थान की बचतःपारंपरिक शीतलन प्रणालियों की तुलना में, वायु-कूल्ड एकीकृत शीतलक कम स्थान लेते हैं और सीमित स्थान वाले स्थानों के लिए उपयुक्त हैं।
3अंतर्निहित प्रशंसक:वायु-कूल्ड इंटीग्रेटेड चिलर में एक अंतर्निहित प्रशंसक होता है और अतिरिक्त शीतलन जल पंपों और शीतलन टावरों के बिना, प्रशंसक के संचालन के माध्यम से गर्मी को छुट्टी दी जाती है।
4स्वतंत्र संचालन:वायु-कूल्ड इंटीग्रेटेड चिलर बाहरी शीतलन जल स्रोत पर निर्भर किए बिना स्वतंत्र रूप से काम कर सकता है और कुछ वातावरणों के लिए उपयुक्त है जहां शीतलन जल प्रदान नहीं किया जा सकता है।
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | जेएलएसएफ-6एचपी | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | जेएलएसएफ-40एचपी | JLSF-50HP | JLSF-60HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
वायु-कूल्ड चिलर का व्यापक रूप से निम्नलिखित उद्योगों में प्रयोग किया जाता हैः
1. विनिर्माण:वायु-कूल्ड चिलर का व्यापक रूप से विनिर्माण में उपयोग किया जाता है, विशेष रूप से उत्पादन प्रक्रियाओं में जिन्हें बड़ी मात्रा में ठंडा करने की आवश्यकता होती है। उदाहरण के लिए धातु प्रसंस्करण, प्लास्टिक प्रसंस्करण, रबर प्रसंस्करण,ग्लास विनिर्माण और अन्य उद्योगों में सभी को उपकरण या उत्पादों के तापमान को नियंत्रित करने के लिए शीतलन उपकरण की आवश्यकता होती है.
2रासायनिक उद्योग:रासायनिक उद्योग में, कई प्रक्रियाओं में दक्ष प्रतिक्रियाओं को सुनिश्चित करने के लिए तापमान नियंत्रण की आवश्यकता होती है।वायु-कूल्ड चिलर रासायनिक प्रतिक्रियाओं के दौरान स्थिर शीतलन प्रभाव प्रदान कर सकते हैं और प्रतिक्रियाओं को उपयुक्त तापमान सीमा के भीतर रख सकते हैं.
3औषधि उद्योग:दवा उद्योग में कई दवा प्रक्रियाओं में सटीक तापमान नियंत्रण की आवश्यकता होती है।प्रयोगशाला उपकरण, और दवाओं और टीकों.
4खाद्य एवं पेय उद्योग:खाद्य प्रसंस्करण और पेय उत्पादन के दौरान उत्पादों के तापमान को नियंत्रित करने के लिए अक्सर शीतलन उपकरण की आवश्यकता होती है।संरक्षण और भंडारण उपकरण, और पेय उत्पादन लाइनों में शीतलन की जरूरत है।
5मुद्रण उद्योग:मुद्रण प्रक्रिया के दौरान, विशेष रूप से बड़े पैमाने पर मुद्रण में,प्रिंटिंग प्रेस के तापमान को नियंत्रित करने के लिए कूलिंग उपकरण की आवश्यकता होती है ताकि प्रिंटिंग गुणवत्ता और उपकरण के सामान्य संचालन को सुनिश्चित किया जा सके।वायु-कूल्ड चिलर स्थिर शीतलन प्रभाव प्रदान कर सकते हैं और मुद्रण उद्योग की जरूरतों को पूरा कर सकते हैं।
उपरोक्त उद्योगों के अतिरिक्त, वायु-कूल्ड चिलर का उपयोग भवनों में एयर कंडीशनिंग सिस्टम, इलेक्ट्रॉनिक्स विनिर्माण, ऊर्जा उद्योगों में भी किया जाता है।और प्रयोगशालाओं और अनुसंधान संस्थानोंइन उद्योगों में उनका उपयोग मुख्य रूप से उपकरण या उत्पादों के तापमान को नियंत्रित करने, उत्पादन दक्षता में सुधार, उत्पाद की गुणवत्ता सुनिश्चित करने और विशिष्ट प्रक्रिया आवश्यकताओं को पूरा करने के लिए है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर यूनिट को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
वायुप्रशीत शीतलक को एक बड़ी बाहरी पानी की टंकी की आवश्यकता क्यों होती है?
कई मुख्य कारण हैं कि वायु-कूल्ड चिलर एक बड़े बाहरी पानी के टैंक से लैस होते हैंः
1. अतिरिक्त शीतलन क्षमता प्रदान करें:एक बाहरी जल टैंक एक बड़ी मात्रा प्रदान कर सकता है, जिससे शीतलन प्रणाली की थर्मल क्षमता बढ़ जाती है।इसका मतलब है कि चिलर बड़े गर्मी भार को संभाल सकता है और जरूरत पड़ने पर अधिक शीतलन क्षमता प्रदान कर सकता हैएक बड़ी क्षमता वाला पानी का टैंक अधिक शीतलन पानी को संग्रहीत कर सकता है, जिससे उच्च भार संचालन के दौरान प्रणाली को अधिक स्थिर शीतलन प्रभाव प्रदान करने की अनुमति मिलती है।
2. शीतलन जल के ताप विनिमय समय को बढ़ाएं:बाहरी जल टैंक अधिक गर्मी विनिमय समय प्रदान कर सकता है, जिससे शीतलन जल को संघनक के साथ गर्मी विनिमय करने के लिए अधिक समय मिल सकता है।यह शीतलन प्रभाव को बढ़ाता है और शीतलन प्रणाली को अधिक कुशल बनाता है.
3. ठंडा करने वाले पानी का तापमान कम करें:बड़ी क्षमता वाला बाहरी जल टैंक अधिक शीतलन जल रख सकता है, जिससे शीतलन जल का तापमान अधिक धीरे-धीरे बढ़ता है।यह सुनिश्चित करता है कि शीतलन पानी का तापमान हमेशा निम्न स्तर पर रखा जाता है, अधिक स्थिर शीतलन प्रभाव प्रदान करता है।
4. शीतलन प्रणाली के परिसंचरण आवृत्ति को कम करेंःबाहरी जल टैंक शीतलन जल के लिए भंडारण बफर के रूप में कार्य कर सकता है, जिससे शीतलन प्रणाली की परिसंचरण आवृत्ति कम हो जाती है।इससे शीतलन प्रणाली का जीवनकाल बढ़ जाता है और ऊर्जा की खपत कम होती है.
5सुविधाजनक रखरखाव और सफाई:बाहरी जल टैंक को शीतलन इकाई से स्वतंत्र रूप से बनाए रखा और साफ किया जा सकता है, जिससे ऑपरेटरों को दैनिक रखरखाव और निरीक्षण करने में सुविधा होती है।क्योंकि पानी का टैंक बाहर स्थित हैयह इनडोर स्पेस के कब्जे और शोर के उत्पादन को भी कम करता है।
संक्षेप में, एक बड़े बाहरी पानी के टैंक से लैस अतिरिक्त शीतलन क्षमता प्रदान कर सकता है, गर्मी विनिमय समय बढ़ा सकता है, ठंडा पानी का तापमान कम कर सकता है, चक्र आवृत्ति को कम कर सकता है,और रखरखाव और सफाई को सुविधाजनक बनानाये फायदे चिलर को अधिक कुशल और विश्वसनीय शीतलन प्रदान करने की अनुमति देते हैं।
