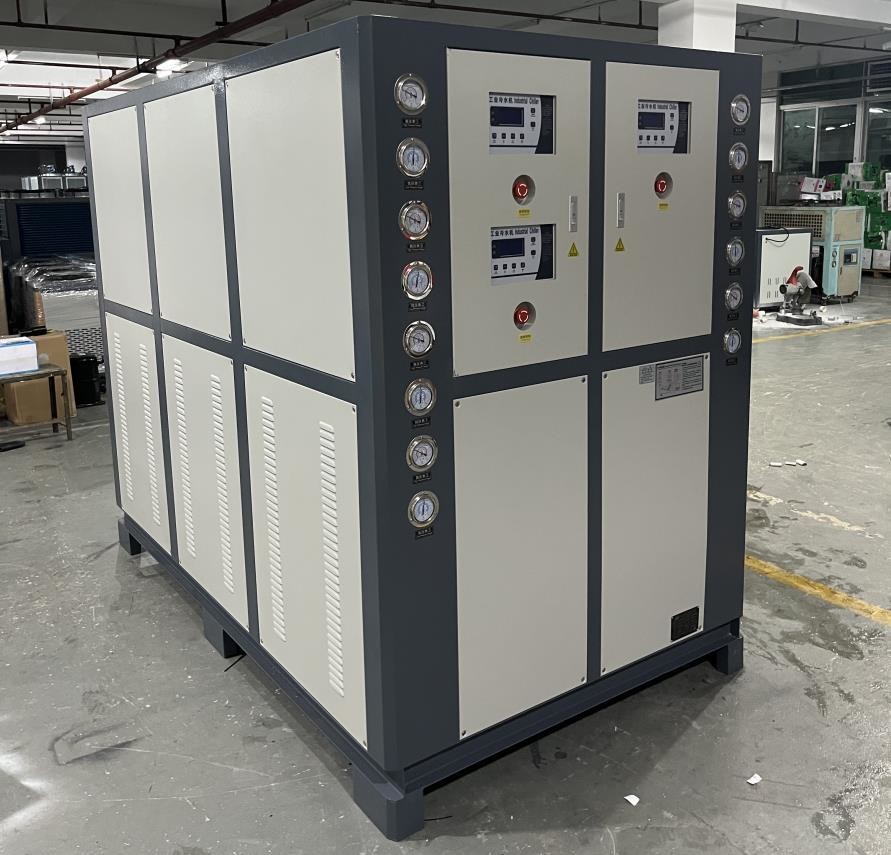

JLSS-70HP शीट मेटल स्टैम्पिंग कास्टिंग वेल्डिंग के लिए औद्योगिक वाटर चिलर मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSS-70HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 25 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 150 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड वाटर चिलर | कंप्रेसर प्रकार: | स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार | कंडेनसर: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| नियंत्रण प्रणाली: | पीएलसी/3 सिस्टम स्वतंत्र नियंत्रण | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | कम शोर | विद्युत आपूर्ति: | 220V/380V/415V/440V/460V/480V |
| रक्षा यंत्र: | उच्च/निम्न दबाव/अधिभार/चरण/चरण अनुक्रम की कमी/अति ताप | शीतल: | R22/R407C/R410A/R134A |
| आकार: | बड़ा | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | वेल्डिंग वाटर चिलर मशीन,कास्टिंग वाटर चिलर मशीन,स्टैम्पिंग इंडस्ट्रियल चिलर मशीन |
||
उत्पाद विवरण
JLSS-70HP वाटर कूल्ड वाटर चिलर शीट मेटल स्टैम्पिंग, कास्टिंग, वेल्डिंग, प्लास्टिक इंजेक्शन मोल्डिंग
उत्पाद का वर्णन:

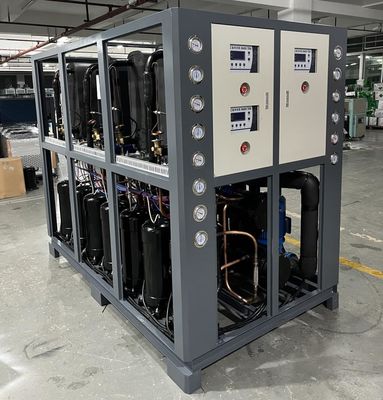

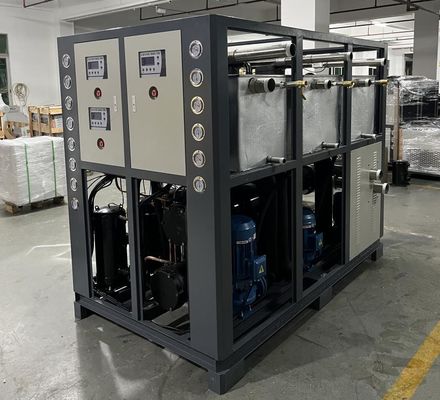

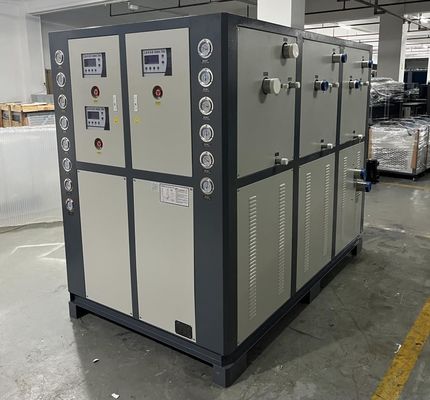

तीन चिलर एकीकृत मशीन एक ऐसा यंत्र है जो एक चेसिस या कैबिनेट में तीन स्वतंत्र चिलर एकीकृत करता है।यह बड़े डेटा केंद्रों की जरूरतों को पूरा करने के लिए बढ़ी हुई शीतलन क्षमता और अतिरेक प्रदान करने के लिए डिज़ाइन किया गया है, औद्योगिक विनिर्माण और अन्य बड़े पैमाने पर अनुप्रयोग।
उत्पादन विशेषताएं:
निम्नलिखित तीनों एकीकृत शीतलकों की मुख्य विशेषताएं और कार्य हैंः
1उच्च शीतलन क्षमताःएक साथ तीन चिलर को एकीकृत करके, तीन चिलर एकीकृत मशीन अधिक शीतलन क्षमता प्रदान कर सकती है। यह उन परिदृश्यों में फायदेमंद है जिनमें महत्वपूर्ण शीतलन की आवश्यकता होती है,जैसे उच्च घनत्व वाले सर्वर रूम या उच्च गर्मी भार वाली औद्योगिक विनिर्माण प्रक्रियाएं.
2. अनावश्यक डिजाइनःतीन एकीकृत शीतलकों में आमतौर पर यह सुनिश्चित करने के लिए एक अतिरेक डिजाइन होता है कि जब एक शीतलक विफल हो जाता है, तो अन्य दो शीतलन क्षमता प्रदान करना जारी रख सकते हैं।यह अतिरेक प्रणाली की विश्वसनीयता और स्थिरता को बढ़ाता है, एकल विफलता बिंदुओं के कारण डाउनटाइम के जोखिम को कम करना।
3. संकुचित स्थान उपयोगःएक केस या कैबिनेट में तीन चिलर को एकीकृत करने से काफी जगह की बचत हो सकती है। यह बहुत मूल्यवान है जहां स्थान सीमित है या कई चिलरों की आवश्यकता है।एकीकृत डिजाइन पाइपलाइन कनेक्शन और सिस्टम लेआउट को भी सरल बनाता है, स्थापना और रखरखाव की जटिलता को कम करता है।
4एकीकृत नियंत्रण प्रणाली:तीन एकीकृत शीतलक आमतौर पर एक एकीकृत नियंत्रण प्रणाली से लैस होते हैं, जो पूरे सिस्टम की निगरानी और नियंत्रण के लिए है।प्रत्येक शीतलक की परिचालन स्थिति और मापदंडों को आसानी से निगरानी और समायोजित किया जा सकता है ताकि समन्वित संचालन प्राप्त हो सके और ऊर्जा दक्षता को अनुकूलित किया जा सके.
5अनुकूलन योग्य विन्यासःतीन एकीकृत शीतलक आमतौर पर ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं। इसमें शीतलन क्षमता, शीतलन माध्यम, नियंत्रण विधियां और अतिरिक्त कार्य आदि शामिल हैं।विशिष्ट आवश्यकताओं के अनुकूलन से इष्टतम अनुकूलन क्षमता और प्रदर्शन सुनिश्चित होता है.
तीन चिलर एकीकृत ऑल-इन-वन एक कुशल,विश्वसनीय और लचीला शीतलन समाधान जो बड़े अनुप्रयोगों की शीतलन आवश्यकताओं को पूरा कर सकता है और प्रणाली की निरंतरता और स्थिरता सुनिश्चित करने के लिए अतिरेक बैकअप प्रदान कर सकता है.
कार्य सिद्धांत:
तीन शीतलक एकीकृत मशीन का कार्य सिद्धांत इस प्रकार है:
1प्रशीतन चक्रःप्रत्येक चिलर में एक शीतलन चक्र होता है जिसमें कंप्रेसर, वाष्पीकरणकर्ता, कंडेनसर और विस्तार वाल्व शामिल होते हैं।एक प्रशीतन चक्र गर्मी को स्थानांतरित करने और ठंडा करने के लिए एक प्रशीतन (आमतौर पर एक प्रशीतन द्रव) का उपयोग करता हैशीतलक चक्र के दौरान एक चरण परिवर्तन से गुजरता है, कम दबाव, कम तापमान की स्थिति में वाष्पीकरण से गर्मी को अवशोषित करता है, और फिर उच्च दबाव में एक संघनक में गर्मी जारी करता है,उच्च तापमान की अवस्था.
2शीतलन टॉवरःतीन शीतलक आमतौर पर शीतलन टॉवर प्रणाली से लैस होते हैं।शीतलन टावर शीतलन माध्यम (आमतौर पर पानी) को टावर के शीर्ष पर छिड़काव करके और शीतलन माध्यम में गर्मी स्थानांतरित करने के लिए हवा का उपयोग करके गर्मी को हटा देते हैंजब शीतलन टॉवर में शीतलन माध्यम हवा के संपर्क में होता है, तो यह वाष्पीकरण और संवहन के माध्यम से गर्मी को दूर करता है, और धीरे-धीरे अपने तापमान को कम करता है।शीतलन टॉवर का कार्य शीतलन माध्यम के तापमान को कम करने के लिए है ताकि यह चिलर के वाष्पीकरण में वापस परिसंचारी हो सके.
3पानी का पंप:तीन शीतलक आमतौर पर एक जल पंप प्रणाली से लैस होते हैं। जल पंप शीतलन टॉवर से शीतलन जल खींचने और इसे शीतलक के वाष्पीकरणकर्ता में वापस भेजने के लिए जिम्मेदार है। The water pump promotes the circulation of the cooling water by providing sufficient pressure and flow to ensure that the cooling water can effectively absorb heat and participate in the refrigeration cycle.
|
1 कंप्रेसर |
5 वाष्पीकरक |
9 तापमान सेंसर |
13 बायपास वाल्व |
|
2 कंडेनसर |
6 गेंद वाल्व |
10 पानी का टैंक |
14 निम्न वोल्टेज नियंत्रक |
|
3 फिल्टर ड्रायर |
7 एंटीफ्रीज स्विच |
11 पानी के पंप के प्रेशर गेज |
15 उच्च वोल्टेज नियंत्रक |
|
4 विस्तार वाल्व |
8 फ्लोट स्विच |
12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | जेएलएसएस-25एचपी | जेएलएसएस-30एचपी | JLSS-40HP | JLSS-50HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
पानी से ठंडा शीतलक व्यापक रूप से कई उद्योगों में उपयोग किए जाते हैं, जिनमें निम्नलिखित उद्योग शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1- निर्माण और वाणिज्यिक क्षेत्र:पानी से ठंडे शीतलक अक्सर इमारतों, वाणिज्यिक कार्यालय भवनों, शॉपिंग सेंटरों में एयर कंडीशनिंग सिस्टम में उपयोग किए जाते हैं।होटल और अन्य स्थानों में ठंडा पानी के स्रोत उपलब्ध कराने के लिए इनडोर तापमान और आर्द्रता को समायोजित करने और एक आरामदायक इनडोर वातावरण बनाए रखने के लिए.
2विनिर्माण और औद्योगिक क्षेत्र:विनिर्माण और औद्योगिक क्षेत्रों में कई उत्पादन प्रक्रियाओं में उपकरण के सामान्य संचालन तापमान को बनाए रखने के लिए शीतलन उपकरण या शीतलक की आवश्यकता होती है,और इन अनुप्रयोगों में अक्सर पानी से ठंडा चिलर का उपयोग किया जाता हैजैसे धातु प्रसंस्करण, प्लास्टिक इंजेक्शन मोल्डिंग, लेजर कटिंग, इलेक्ट्रॉनिक्स विनिर्माण और अन्य क्षेत्र।
3चिकित्सा एवं औषधि क्षेत्र:चिकित्सा प्रतिष्ठानों और दवा उद्योग को प्रयोगशालाओं, ऑपरेशन कक्षों, दवा उत्पादन आदि में तापमान को सटीक रूप से नियंत्रित करने की आवश्यकता है।पानी से ठंडे शीतलक चिकित्सा उपकरण और दवा प्रक्रियाओं की जरूरतों को पूरा करने के लिए एक स्थिर शीतलन जल स्रोत प्रदान कर सकते हैं।.
4सूचना प्रौद्योगिकी और संचार क्षेत्र:सूचना प्रौद्योगिकी और संचार सुविधाएं जैसे डेटा सेंटर, सर्वर रूम,और दूरसंचार बेस स्टेशनों को उपकरण के तापमान को नियंत्रित करने और इसके सामान्य संचालन को सुनिश्चित करने के लिए शीतलन उपकरण की आवश्यकता होती हैइन सुविधाओं में पानी से ठंडा होने वाले चिलर का व्यापक रूप से उपयोग किया जाता है।
5प्रयोगशालाएं और वैज्ञानिक अनुसंधान संस्थान:प्रयोगशालाओं और वैज्ञानिक अनुसंधान संस्थानों में प्रयोगात्मक उपकरण, उपकरणों और सुविधाओं के लिए आमतौर पर सटीक तापमान नियंत्रण की आवश्यकता होती है।प्रयोगों और अनुसंधान की आवश्यकताओं को पूरा करने के लिए पानी से ठंडा शीतलक प्रयोगशालाओं को स्थिर शीतलन जल स्रोत प्रदान कर सकते हैं.
6खाद्य एवं पेय उद्योग:खाद्य और पेय पदार्थों के प्रसंस्करण के दौरान उत्पाद के तापमान को नियंत्रित करना और स्वच्छता की स्थिति बनाए रखना आवश्यक है।पानी से ठंडे शीतलक का उपयोग खाद्य पदार्थों और पेय पदार्थों की गुणवत्ता और सुरक्षा को ठंडा करने और बनाए रखने के लिए किया जा सकता है.
ये उद्योग जल-कूल्ड चिलरों के अनुप्रयोग का केवल एक हिस्सा हैं, वास्तव में वे विभिन्न उद्योगों में एक महत्वपूर्ण शीतलन कार्य निभाते हैं।विशिष्ट अनुप्रयोग उद्योग की जरूरतों और विशिष्ट परिदृश्यों के आधार पर भिन्न होंगे.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
पानी से ठंडा होने वाला शीतलक प्लास्टिक इंजेक्शन मोल्डिंग प्रक्रिया में इंजेक्शन मोल्डिंग चक्र को कैसे छोटा करता है और उत्पादन दक्षता में सुधार करता है?
प्लास्टिक इंजेक्शन मोल्डिंग प्रक्रिया में, पानी से ठंडा कूलर इंजेक्शन मोल्डिंग चक्र को छोटा करने और उत्पादन दक्षता में सुधार के लिए निम्नलिखित उपाय कर सकते हैंः
1. मोल्ड का तेजी से ठंडा होना:इंजेक्शन मोल्ड का शीतलन इंजेक्शन चक्र को प्रभावित करने वाले महत्वपूर्ण कारकों में से एक है।शीतलन पानी तेजी से प्लास्टिक सामग्री ठंडा करने और प्लास्टिक की कठोरता की प्रक्रिया में तेजी लाने के लिए मोल्ड के शीतलन चैनल में प्रसारित किया जा सकता हैतेजी से ठंडा करने से प्लास्टिक इंजेक्शन मोल्डिंग चक्र को छोटा किया जा सकता है, जिससे प्रत्येक इंजेक्शन मोल्डिंग चक्र का समय कम हो जाता है, जिससे उत्पादन दक्षता में सुधार होता है।
2. ठंडा पानी का तापमान और प्रवाह दर नियंत्रित करेंःपानी से ठंडा होने वाले चिलर के शीतलन पानी के तापमान और प्रवाह दर को समायोजित करके, इंजेक्शन मोल्ड के शीतलन प्रभाव को ठीक से नियंत्रित किया जा सकता है।उपयुक्त शीतलन जल तापमान और प्रवाह शीतलन दक्षता में सुधार कर सकते हैं और प्लास्टिक सामग्री के तेजी से ठंडा और ठोस सुनिश्चित कर सकते हैं, जिससे इंजेक्शन मोल्डिंग चक्र छोटा हो जाता है।
3प्लास्टिक इंजेक्शन मशीन को ठंडा करने के लिए एक कूलर का प्रयोग करें:मोल्ड को ठंडा करने के अलावा,एक पानी से ठंडा चिलर भी उपकरण से ओवरहीटिंग से रोकने के लिए इंजेक्शन मोल्डिंग मशीन के हाइड्रोलिक प्रणाली और इंजेक्शन बैरल को ठंडा करने के लिए एक शीतलन पानी स्रोत प्रदान करने के लिए इस्तेमाल किया जा सकता हैइंजेक्शन मोल्डिंग मशीन के निरंतर संचालन तापमान को बनाए रखने से उपकरण की स्थिरता और विश्वसनीयता में सुधार हो सकता है, डाउनटाइम कम हो सकता है और उत्पादन दक्षता में और सुधार हो सकता है।
4. शीतलन प्रणाली के डिजाइन का अनुकूलनःइंजेक्शन मोल्ड का शीतलन प्रणाली डिजाइन भी इंजेक्शन मोल्डिंग चक्र को प्रभावित करने वाला एक महत्वपूर्ण कारक है।ठंडा पानी मोल्ड में गर्म स्थानों के माध्यम से समान रूप से और जल्दी से बह सकता हैउचित शीतलन प्रणाली डिजाइन प्लास्टिक सामग्री के शीतलन समय को कम कर सकता है, इस प्रकार इंजेक्शन मोल्डिंग चक्र को छोटा कर सकता है।
उपरोक्त उपायों के माध्यम से, पानी से ठंडा कूलर एक कुशल शीतलन जल स्रोत प्रदान कर सकता है, प्लास्टिक सामग्री की शीतलन और कठोरता की प्रक्रिया को तेज कर सकता है,इस प्रकार इंजेक्शन मोल्डिंग चक्र को छोटाइंजेक्शन मोल्डिंग चक्र को छोटा करने से उत्पादन क्षमता बढ़ सकती है, उत्पादन दक्षता में सुधार हो सकता है, उत्पादन लागत कम हो सकती है और तेजी से वितरण के लिए ग्राहकों की जरूरतों को पूरा किया जा सकता है।
