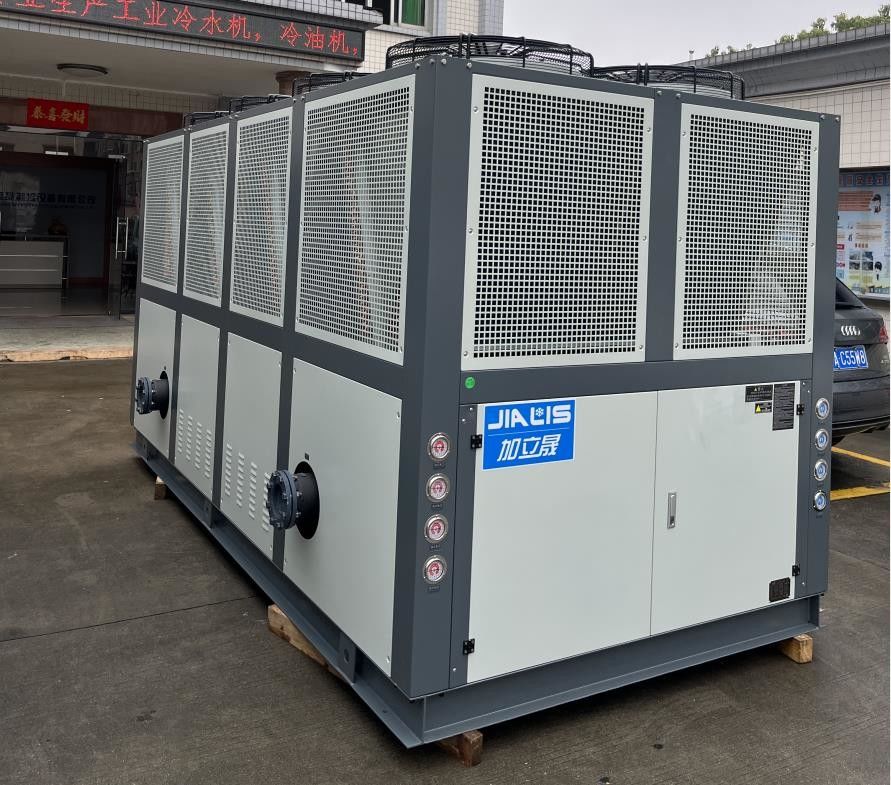

JLSF-75HP वाटर चिलर मशीन, R410A इंडस्ट्रियल एयर कूल्ड स्क्रॉल चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-75एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 50 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड स्क्रॉल चिलर | कंप्रेसर: | स्क्रॉल/डैनफॉस |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | फिनेड ट्यूब |
| वोल्टेज: | 220V/380V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R410a | शोर स्तर: | ≤65dB(ए) |
| सुरक्षा: | उच्च/निम्न दबाव/चरण/अधिभार/पानी की कमी/एंटी-फ्रीजिंग | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | वाटर चिलर मशीन R410A,वायुप्रशीत जल शीतलक मशीन,औद्योगिक हवा से ठंडा स्क्रॉल चिलर |
||
उत्पाद विवरण
JLSF-75HP एयर कूल्ड स्क्रॉल चिलर उच्च दक्षता, लघुकरण, कम कंपन और शोर
उत्पाद का वर्णन:
वायु-कूल्ड स्क्रॉल चिलर एक चिलर है जो वायु-कूल्ड गर्मी अपव्यय को अपनाता है। यह मुख्य रूप से एक स्क्रॉल कंप्रेसर, कंडेनसर, वाष्पीकरण, प्रशंसक और नियंत्रण प्रणाली से बना है।
स्क्रॉल कंप्रेसर चिलर का मुख्य घटक है, जो स्क्रॉल एक्शन का उपयोग गैस को संपीड़ित करने के लिए करता है।स्क्रॉल कंप्रेसर उच्च दक्षता के फायदे हैं, लघुकरण, कम कंपन और शोर।
कंडेनसर एक घटक है जिसका उपयोग कंप्रेसर से बाहर निकाले गए उच्च तापमान और उच्च दबाव वाले प्रशीतन गैस को ठंडा करने और इसे तरल अवस्था में परिवर्तित करने के लिए किया जाता है।कंडेनसर गर्मी फैलाव प्राप्त करने के लिए एक पंखे के माध्यम से आसपास के हवा में गर्मी फैलता है.
वाष्पीकरक एक घटक है जो गर्मी को अवशोषित करता है और शीतलता को वाष्पित करता है। ठंडा पानी वाष्पीकरक के माध्यम से बहता है और वाष्पीकरक में शीतलता के साथ गर्मी का आदान-प्रदान करता है,इस प्रकार पानी का तापमान कम करने और एक शीतलन प्रभाव प्रदान.
पंखा वायु शीतलन प्रदान करने के लिए उपयोग किया जाने वाला भाग है, यह कंडेनसर के माध्यम से आसपास की हवा को उड़ाता है और शीतलक को गर्मी को हवा में फैलाने में मदद करता है।
नियंत्रण प्रणाली सिस्टम के सामान्य संचालन को सुनिश्चित करने के लिए हवा से ठंडा स्क्रॉल चिलर के संचालन की निगरानी और समायोजित करती है। यह तापमान, दबाव और प्रवाह जैसे मापदंडों की निगरानी कर सकती है,और उच्च दक्षता और ऊर्जा की बचत प्राप्त करने के लिए मांग के अनुसार कंप्रेसर और प्रशंसकों के संचालन की स्थिति को समायोजित करें.
वायु-कूल्ड वर्टेक्स चिलर वायु-कूल्ड गर्मी अपव्यय विधि को अपनाता है और अतिरिक्त शीतलन जल स्रोत की आवश्यकता नहीं है। यह उन स्थानों के लिए उपयुक्त है जिन्हें स्वतंत्र शीतलन समाधानों की आवश्यकता होती है।यह व्यापक रूप से भवनों के एयर कंडीशनिंग के क्षेत्र में प्रयोग किया जाता है, औद्योगिक प्रशीतन और वाणिज्यिक प्रशीतन, और इसमें लचीलापन, पानी की बचत और सुविधा के फायदे हैं।
उत्पादन विशेषताएं:
वायु-कूल्ड स्क्रॉल चिलर एक चिलर है जो एक स्क्रॉल कंप्रेसर और वायु-कूल्ड गर्मी अपव्यय का उपयोग करता है। इसकी निम्नलिखित विशेषताएं हैंः
1. स्क्रॉल कंप्रेसरःवायु-कूल्ड स्क्रॉल चिलर एक स्क्रॉल कंप्रेसर का उपयोग करता है। स्क्रॉल कंप्रेसर गैस को संपीड़ित करने के लिए स्क्रॉल एक्शन का उपयोग करते हैं, जिसमें उच्च दक्षता, लघुकरण,कम कंपन और शोरपारंपरिक रिसाइक्लोटिंग कंप्रेसर की तुलना में, स्क्रॉल कंप्रेसर एक ही शक्ति के तहत एक उच्च संपीड़न अनुपात प्रदान कर सकता है, जिससे चिलर की ऊर्जा दक्षता में सुधार होता है।
2. हवा से ठंडा गर्मी फैलावःपारंपरिक जल-ठंडा कूलर से भिन्न, वायु-ठंडा स्क्रॉल कूलर वायु-ठंडा गर्मी अपव्यय को अपनाते हैं, अर्थात, गर्मी को प्रशंसकों के माध्यम से आसपास के वातावरण में फैलाया जाता है।इससे शीतलन जल स्रोत की आवश्यकता समाप्त हो जाती है, सिस्टम की स्थापना और रखरखाव को सरल बनाता है और जल संसाधनों का संरक्षण करता है।
3स्वतंत्र डिजाइनःहवा से ठंडा स्क्रॉल चिलर आमतौर पर एक स्टैंड-अलोन डिजाइन अपनाते हैं, अर्थात चिलर और कूलिंग फैन एक इकाई में एकीकृत होते हैं।इस डिजाइन के लिए यह संभव है कि शीतलक बाहरी शीतलन उपकरण के समर्थन के बिना स्वतंत्र रूप से काम करता है, और सीमित स्थापना स्थान या कोई शीतलन जल स्रोत नहीं है कि स्थानों के लिए उपयुक्त है।
4लचीलापन और सुविधाःवायु-कूल्ड हीट डिस्पैशन विधि के कारण, वायु-कूल्ड स्क्रॉल चिलर स्थापना और लेआउट में अधिक लचीला है।यह एक शीतलन टॉवर या शीतलन पानी पाइपलाइन के साथ जुड़ा होने की जरूरत नहीं है, और स्वतंत्र रूप से उस क्षेत्र में रखा जा सकता है जिसे ठंडा करने की आवश्यकता है। यह लचीलापन वायु-कूल्ड स्क्रॉल चिलर को इमारतों के एयर कंडीशनिंग जैसे क्षेत्रों में व्यापक रूप से उपयोग करता है,औद्योगिक प्रशीतन, और वाणिज्यिक शीतलन।
कुल मिलाकर, हवा से ठंडा स्क्रॉल चिलर स्क्रॉल कंप्रेसर और हवा से ठंडा गर्मी अपव्यय विधि को अपनाता है, जिसमें उच्च दक्षता, पानी की बचत, स्वतंत्र डिजाइन,लचीलापन और सुविधायह उन स्थानों के लिए आदर्श विकल्प है जहां एक स्वतंत्र शीतलन समाधान की आवश्यकता होती है।
तकनीकी मापदंडः
| मॉडल | JLSF-30D | JLSF-40D | JLSF-50D | JLSF-60D | JLSF-70D | JLSF-80D | JLSF-90D | JLSF-100D | JLSF-110D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हेर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | JLSF-120D | JLSF-130D | JLSF-150D | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हेर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज संरक्षण, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार संरक्षण उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान संरक्षण स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
वायु-कूल्ड रोल चिलर का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जिनमें निम्नलिखित क्षेत्र शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1वाणिज्यिक भवन:एयर कूल्ड स्क्रॉल चिलर का उपयोग वाणिज्यिक भवनों जैसे कार्यालय भवनों, शॉपिंग मॉल, होटलों और अस्पतालों आदि के एयर कंडीशनिंग सिस्टम में किया जा सकता है।वे निरंतर शीतलन प्रदान करते हैं और बदलती लोड मांगों के अनुकूल होते हैं.
2औद्योगिक विनिर्माणऔद्योगिक विनिर्माण प्रक्रिया में, स्थिर कार्य तापमान बनाए रखने के लिए कुछ उपकरणों या प्रक्रियाओं को ठंडा करने की आवश्यकता होती है।हवा से ठंडा रोल चिलर इन उपकरणों के लिए ठंडा पानी प्रदान कर सकते हैंजैसे प्लास्टिक इंजेक्शन मोल्डिंग मशीनें, लेजर कटिंग मशीनें और इलेक्ट्रोप्लेटिंग उपकरण आदि।
3डाटा सेंटर:डेटा केंद्रों को सर्वर और उपकरणों को सामान्य परिचालन तापमान पर रखने के लिए बहुत ठंडा करने की आवश्यकता होती है।वायु-कूल्ड स्क्रॉल चिलर डेटा केंद्रों में तापमान नियंत्रण और थर्मल प्रबंधन बनाए रखने में मदद करने के लिए कुशल शीतलन क्षमता प्रदान करते हैं.
4औषधि उद्योग:दवा उद्योग में कुछ प्रक्रियाओं के लिए तापमान नियंत्रण और ठंडा करने की आवश्यकता होती है।वायु-कूल्ड भंवर चिलर दवा प्रक्रियाओं की आवश्यकताओं को पूरा करने के लिए एक स्थिर शीतलन पानी स्रोत प्रदान कर सकते हैं, जैसे कि दवा संश्लेषण, फ्रीज-ड्राइंग और उपकरण शीतलन।
5खाद्य और पेय प्रसंस्करण:खाद्य एवं पेय पदार्थों के प्रसंस्करण की प्रक्रिया में उत्पाद के तापमान को नियंत्रित करना और स्वच्छता की स्थिति बनाए रखना आवश्यक है।खाद्य और पेय उत्पादन में कंटेनर और पाइप.
6जलीय खेती:जलीय कृषि में, विशेष रूप से जलीय कृषि में, जल निकाय के तापमान और ऑक्सीजन सामग्री को नियंत्रित करना आवश्यक है।वायु-कूल्ड रोल चिलर जल निकायों के लिए उपयुक्त पर्यावरणीय परिस्थितियों को बनाए रखने में मदद करने के लिए शीतलन जल का एक स्रोत प्रदान करते हैं.
It is necessary to select the appropriate air-cooled scroll chiller according to the specific application requirements and environmental conditions to ensure the best cooling effect and energy efficiency performance.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
स्क्रॉल कंप्रेसर और रिसाइक्वेटिंग कंप्रेसर में क्या अंतर है?
स्क्रॉल कंप्रेसर और रिसाइक्लोटिंग कंप्रेसर दो अलग-अलग प्रकार के कंप्रेसर हैं जिनमें संरचना, कार्य सिद्धांत और प्रदर्शन में कुछ अंतर हैंः
1संरचना:रोल कंप्रेसर एक घुमावदार संरचना को अपनाता है, आमतौर पर एक या एक से अधिक घुमावदार रोल और एक स्थिर रोल से बना होता है।घुमावदार कंप्रेसर एक घुमावदार संरचना का उपयोग करता है और एक या अधिक पिस्टन और सिलेंडरों से बना होता है.
2कामकाजी सिद्धांत:स्क्रॉल कंप्रेसर घुमावदार स्क्रॉल गति के माध्यम से गैस को संपीड़ित करता है। गैस इनलेट से भंवर में प्रवेश करती है, घूर्णन के साथ धीरे-धीरे संपीड़ित होती है, और आउटलेट से छुट्टी दी जाती है।प्रतिवर्ती कंप्रेसर पिस्टन की प्रतिवर्ती गति के माध्यम से गैस को संपीड़ित करते हैंजब पिस्टन नीचे जाता है तो गैस सिलेंडर में आ जाती है, जब पिस्टन ऊपर जाता है तो इसे संपीड़ित किया जाता है और आउटलेट से बाहर निकाल दिया जाता है।
3शक्ति और दक्षता:स्क्रॉल कंप्रेसर आम तौर पर एक ही शक्ति पर उच्च संपीड़न अनुपात प्रदान करते हैं, जिसके परिणामस्वरूप उच्च ऊर्जा दक्षता होती है।एक ही संपीड़न प्राप्त करने के लिए अधिक सीमित संपीड़न और अधिक ऊर्जा की आवश्यकता होती है.
4. कंपन और शोरःचूंकि स्क्रॉल कंप्रेसर में कोई घुमावदार भाग नहीं है, इसलिए इसमें कम कंपन और शोर होता है। जबकि घुमावदार कंप्रेसर घुमावदार गति के दौरान कंपन और शोर उत्पन्न करते हैं,इसके प्रभावों को कम करने के लिए अतिरिक्त उपायों की आवश्यकता है.
5आकार और वजन:स्क्रॉल कंप्रेसर आम तौर पर कॉम्पैक्ट, छोटे और हल्के होते हैं। यह स्क्रॉल कंप्रेसर को उन अनुप्रयोगों में एक लाभ बनाता है जहां स्थान सीमित है।
यह ध्यान दिया जाना चाहिए कि स्क्रॉल कंप्रेसर और रिसेप्टिंग कंप्रेसर विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त हैं। स्क्रॉल कंप्रेसर का व्यापक रूप से एयर कंडीशनिंग, रेफ्रिजरेशन,और गैस हैंडलिंग, जबकि औद्योगिक विनिर्माण और उच्च-दबाव अनुप्रयोगों में रिसाइकिल कंप्रेसर अधिक आम हैं।उपयुक्त कंप्रेसर प्रकार का चयन विशिष्ट आवश्यकताओं और अनुप्रयोग आवश्यकताओं के आधार पर मूल्यांकन किया जाना चाहिए.
