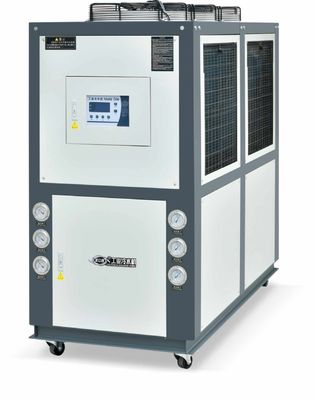

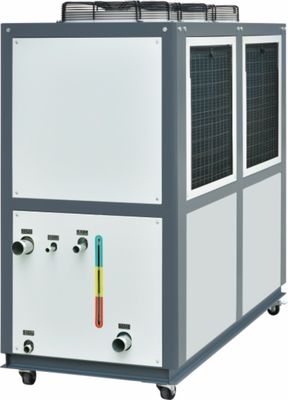

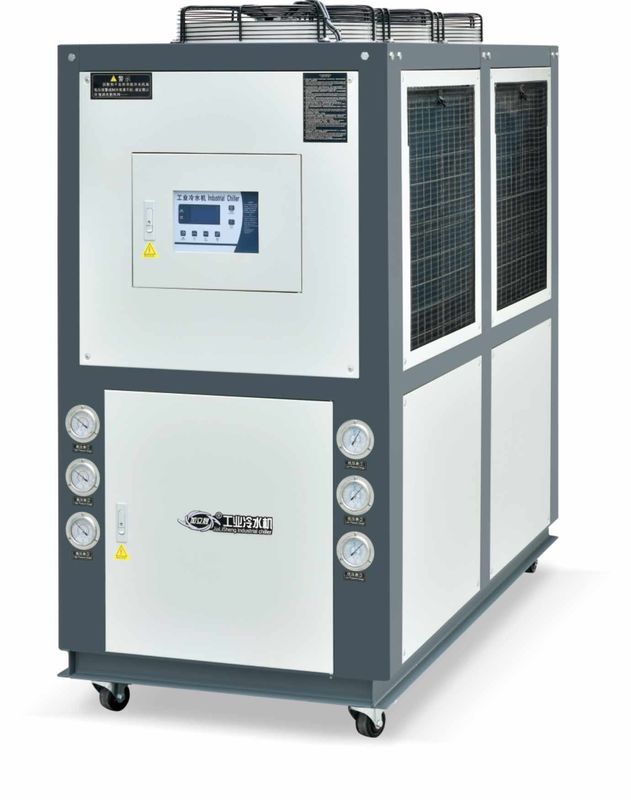

JLSF-15HP इलेक्ट्रॉनिक प्रसंस्करण के लिए हवा से ठंडा पानी चिलर 220V 380V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएफ-15एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | 5-50 ℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| सुरक्षा स्तर: | आईपी54 | पंप: | केन्द्रापसारक/ऊर्ध्वाधर |
| वारंटी: | 12 महीने | ||
| प्रमुखता देना: | JLSF-15HP एयर कूल्ड वाटर चिलर,वायुप्रशीत जल शीतलक 220V,380V एयर कूल्ड वाटर चिलर |
||
उत्पाद विवरण
JLSF-15HP एयर कूल्ड वाटर चिलर इलेक्ट्रॉनिक प्रोसेसिंग, इलेक्ट्रिकल कंपोनेंट्स, सर्किट बोर्ड एटिंग
उत्पाद का वर्णन:
एक वायु-कूल्ड चिलर एक वायु-कूल्ड चिलर है जिसका उपयोग आमतौर पर औद्योगिक या वाणिज्यिक भवनों में एयर कंडीशनिंग सिस्टम में किया जाता है।इसका काम करने का सिद्धांत एक पंखे का उपयोग करके बाहर की हवा को कूलर के अंदर में उड़ाने के लिए है, पानी के परिसंचरण के माध्यम से इनडोर गर्मी को अवशोषित करता है, और फिर ठंडा पानी को ठंडा करने के लिए कमरे में वापस घुमाता है।
पानी से ठंडे कूलर की तुलना में, हवा से ठंडे कूलर को अतिरिक्त पानी शीतलन प्रणालियों की आवश्यकता नहीं होती है, इसलिए स्थापना और रखरखाव सरल और अधिक किफायती होते हैं।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसी स्थितियों से प्रभावित होती है, और आम तौर पर एक ही शीतलन प्रभाव प्राप्त करने के लिए अधिक शीतलन शक्ति की आवश्यकता होती है।
एयर कूल्ड चिलर को आमतौर पर विभिन्न आकारों के रेफ्रिजरेशन और एयर कंडीशनिंग सिस्टम के अनुकूल आवश्यकताओं के अनुसार मॉड्यूलर किया जा सकता है। इसे अन्य गर्मी वसूली उपकरण के साथ भी जोड़ा जा सकता है,ऊर्जा दक्षता बढ़ाने के लिए हवा स्रोत हीट पंप या अपशिष्ट गर्मी वसूली इकाइयों जैसे।
उत्पाद की विशेषताएं:
अन्य प्रकार के शीतलकों की तुलना में, वायु-कूल्ड शीतलकों के निम्नलिखित फायदे हैंः
1अतिरिक्त जल शीतलन प्रणाली की आवश्यकता नहीं:वायु-कूल्ड चिलर सीधे बाहर की हवा का उपयोग ठंडा करने के लिए कर सकता है, और अतिरिक्त पानी शीतलन प्रणाली की आवश्यकता नहीं है, इसलिए स्थापना और रखरखाव लागत कम है।
2अनुप्रयोगों की विस्तृत श्रृंखलाःवायु-कूल्ड चिलरों को विभिन्न भवनों और औद्योगिक, वाणिज्यिक और आवासीय आदि सहित इनडोर वातावरण में लागू किया जा सकता है।
3स्थापित करने में आसानःपानी से ठंडा होने वाले चिलरों की तुलना में हवा से ठंडा होने वाले चिलरों को पाइप कनेक्शन की आवश्यकता नहीं होती है, जिससे स्थापना आसान हो जाती है।
4कम ऊर्जा खपत:जब हवा से ठंडा होने वाला चिलर ठंडा होता है, तो उसे पानी के पंप को चलाने के लिए विद्युत ऊर्जा की आवश्यकता नहीं होती है, इसलिए ऊर्जा की खपत कम होती है।
5कम रखरखाव लागत:चूंकि वायु-कूल्ड चिलर में पानी की शीतलन प्रणाली नहीं होती है, इसलिए पानी के पंपों और पानी के पाइपों का उपयोग कम हो जाता है, और रखरखाव की लागत भी तदनुसार कम हो जाती है।
सामान्य तौर पर हवा से ठंडा कूलर सुविधाजनक स्थापना, कम रखरखाव लागत, व्यापक अनुप्रयोग रेंज और कम ऊर्जा खपत के फायदे हैं,तो यह व्यापक रूप से कुछ अनुप्रयोगों में इस्तेमाल किया गया है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
वायु-कूल्ड चिलर का व्यापक रूप से निम्नलिखित उद्योगों और क्षेत्रों में प्रयोग किया जाता हैः
1औद्योगिक विनिर्माणवायु-कूल्ड चिलर कारखानों, विनिर्माण कार्यशालाओं, मशीनरी और उपकरणों आदि के लिए शीतलन सेवाएं प्रदान कर सकते हैं, इनडोर तापमान और आर्द्रता को स्थिर रख सकते हैं,और उत्पादन लाइनों के सामान्य संचालन को सुनिश्चित करें.
2वाणिज्यिक भवन:एयर कूल्ड चिलर वाणिज्यिक भवनों जैसे बड़े शॉपिंग मॉल, कार्यालय भवन, होटल, अस्पताल, स्कूल आदि के लिए शीतलन सेवाएं प्रदान कर सकते हैं।घर के अंदर आरामदायक वातावरण सुनिश्चित करने के लिए.
3औषधि उद्योग:वायु-कूल्ड चिलर दवा प्रक्रिया की स्थिरता और गुणवत्ता सुनिश्चित करने के लिए दवा प्रक्रिया में रिएक्टरों, केन्द्रापसारक आदि के लिए शीतलन सेवाएं प्रदान कर सकते हैं।
4खाद्य प्रसंस्करण उद्योग:वायु-कूल्ड चिलर खाद्य प्रसंस्करण उपकरण के लिए प्रशीतन सेवाएं प्रदान कर सकते हैं ताकि खाद्य प्रसंस्करण की स्वच्छता और गुणवत्ता सुनिश्चित की जा सके।
5नौसैनिक उद्योग:एयर-कूल्ड चिलर जहाजों के सामान्य और सुरक्षित संचालन को सुनिश्चित करने के लिए जहाजों के लिए शीतलन सेवाएं प्रदान कर सकते हैं, जैसे कि जहाज के पुल और इंजन कक्ष।
सामान्य तौर पर, वायु-कूल्ड चिलर विभिन्न उद्योगों और क्षेत्रों के लिए शीतलन सेवाएं प्रदान कर सकते हैं, जिससे इनडोर वातावरण की सुविधा और उत्पादन प्रक्रिया की स्थिरता सुनिश्चित होती है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
क्यों अधिक लोग हवा से ठंडा कूलर चुनते हैं?
पानी से ठंडे कूलर की तुलना में, अधिक से अधिक लोग निम्नलिखित कारणों से हवा से ठंडे कूलर का उपयोग करना चुनते हैंः
1. आसान स्थापनाःपानी से ठंडा होने वाले चिलर की तुलना में, जिसे पाइप कनेक्शन की आवश्यकता होती है, वायु से ठंडा होने वाले चिलर को इसकी आवश्यकता नहीं होती है, और स्थापना आसान है।
2कम रखरखाव लागत:चूंकि वायु-कूल्ड चिलर में पानी की शीतलन प्रणाली नहीं होती है, इसलिए पानी के पंपों और पानी के पाइपों का उपयोग कम हो जाता है, और रखरखाव की लागत भी तदनुसार कम हो जाती है।
3कम ऊर्जा खपत:हवा से ठंडा होने वाले चिलरों को ठंडा होने पर पानी के पंप को चलाने के लिए बिजली की आवश्यकता नहीं होती है, इसलिए ऊर्जा की खपत कम होती है।
4उच्च विश्वसनीयता:वायु-कूल्ड चिलर को अतिरिक्त पानी पंप की आवश्यकता नहीं होती है, जिससे पंप की विफलता की संभावना कम हो जाती है, इसलिए विश्वसनीयता अधिक होती है।
5अनुप्रयोगों की विस्तृत श्रृंखलाःवायु-कूल्ड चिलरों को विभिन्न भवनों और औद्योगिक, वाणिज्यिक और आवासीय आदि सहित इनडोर वातावरण में लागू किया जा सकता है।
6पर्यावरण के अनुकूल:वायु-कूल्ड चिलर को अतिरिक्त जल शीतलन प्रणाली की आवश्यकता नहीं होती है, जिससे जल संसाधनों की खपत कम होती है और यह पर्यावरण के प्रति अधिक अनुकूल होता है।
सामान्य तौर पर, वायु-कूल्ड चिलर पानी-कूल्ड चिलरों की तुलना में अधिक सुविधाजनक, किफायती और पर्यावरण के अनुकूल होते हैं, इसलिए वे कुछ अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं।
