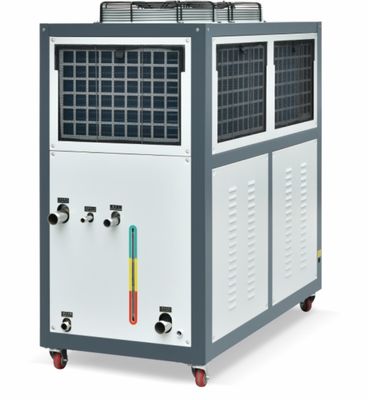

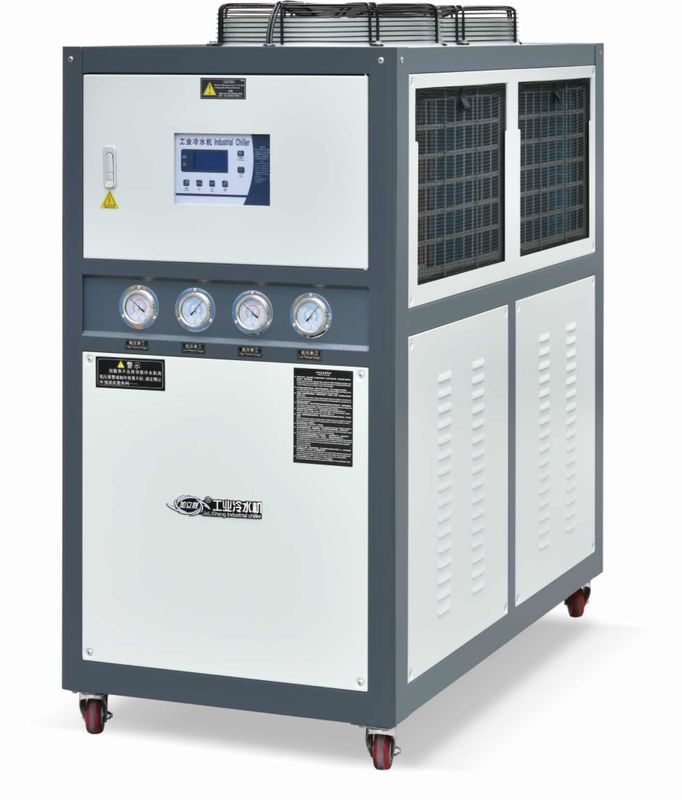

माइक्रोप्रोसेसर पीएलसी नियंत्रण के साथ जेएलएसएफ-8एचपी एयर कूल्ड वाटर चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | JLSF-8HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 500 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | आवेदन: | औद्योगिक/वाणिज्यिक |
|---|---|---|---|
| नियंत्रक: | माइक्रोप्रोसेसर/पीएलसी | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर | कंडेनसर: | पंखों वाले |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | ध्वनि का स्तर: | ＜65dB(ए) |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | शीतल: | R22/R407C/R134A/R410A/R404A |
| सुरक्षा: | उच्च/निम्न दबाव/अधिभार/चरण अनुक्रम/एंटी-फ्रीजिंग | वारंटी: | 12 महीने |
| प्रमुखता देना: | जेएलएसएफ-8एचपी एयर कूल्ड वाटर चिलर,माइक्रोप्रोसेसर हवा ठंडा पानी चिलर,पी.एल.सी. हवा ठंडा पानी चिलर |
||
उत्पाद विवरण
जेएलएसएफ-8एचपी एयर कूल्ड वाटर चिलर ग्लास रिएक्टर, मेटल रिएक्टर, बायोरिएक्टर, कूलिंग, क्रिस्टलाइजेशन
उत्पाद का वर्णन:
रिएक्टर चिलर रिएक्टर को ठंडा करने के लिए उपयोग किए जाने वाले एक प्रकार के चिलर उपकरण को संदर्भित करता है। रिएक्टर रासायनिक, दवा, खाद्य और अन्य उद्योगों में आमतौर पर उपयोग किया जाने वाला प्रतिक्रिया उपकरण है।इसे अंदर ही गरम या ठंडा करने की जरूरत हैप्रतिक्रिया के तापमान को नियंत्रित करने और प्रतिक्रिया की गुणवत्ता सुनिश्चित करने के लिए, रिएक्टर के लिए शीतलन जल प्रदान करने के लिए एक चिलर का उपयोग करना आवश्यक है।
उत्पादन विशेषताएं:
रिएक्टर शीतलक की मुख्य विशेषताएं हैंः
1तापमान नियंत्रण की उच्च सटीकता:रिएक्टर चिलर प्रतिक्रिया की गुणवत्ता और स्थिरता सुनिश्चित करने के लिए शीतलन जल के तापमान और प्रवाह को नियंत्रित करके रिएक्टर के तापमान को सटीक रूप से नियंत्रित कर सकता है।
2उच्च शीतलन दक्षता:रिएक्टर चिलर रिएक्टर के अंदर के तापमान को तेजी से कम कर सकता है, प्रतिक्रिया को तेज कर सकता है और प्रतिक्रिया की दक्षता में सुधार कर सकता है।
3कम्पैक्ट उपकरण संरचनाःरिएक्टर चिलर आम तौर पर एक कॉम्पैक्ट संरचना डिजाइन को अपनाता है, जो कम स्थान पर कब्जा कर सकता है और स्थापना और उपयोग के लिए सुविधाजनक है।
4संचालित करने में आसानःरिएक्टर चिलर का संचालन अपेक्षाकृत सरल है, केवल रिएक्टर के नियंत्रण को महसूस करने के लिए तापमान और शीतलन पानी के प्रवाह को समायोजित करने की आवश्यकता है।
रिएक्टर चिलर का व्यापक रूप से रासायनिक, दवा, खाद्य और अन्य उद्योगों में उपयोग किया गया है। वे रिएक्टरों के लिए एक स्थिर शीतलन जल स्रोत प्रदान कर सकते हैं,प्रतिक्रियाओं की गुणवत्ता और दक्षता सुनिश्चित करना, उत्पादन दक्षता में सुधार और उत्पादन लागत में कमी।
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
छोटे वायु-कूल्ड चिलर कई अलग-अलग उद्योगों और अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1इलेक्ट्रॉनिक्स उद्योगःछोटे वायु-कूल्ड चिलर उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए अर्धचालकों, ऑप्टिक्स और इलेक्ट्रॉनिक घटकों जैसे उच्च तकनीक वाले उत्पादों के लिए शीतलन प्रदान कर सकते हैं।
2औषधि उद्योग:छोटे वायु-कूल्ड चिलर दवा उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता वाले लिंक के लिए स्थिर शीतलन प्रभाव प्रदान कर सकते हैं, जिससे दवाओं की गुणवत्ता और सुरक्षा सुनिश्चित होती है.
3खाद्य उद्योग:छोटे वायु-कूल्ड चिलर उन लिंक के लिए शीतलन प्रदान कर सकते हैं जिन्हें खाद्य पदार्थों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए खाद्य प्रसंस्करण, भंडारण और परिवहन के दौरान तापमान नियंत्रण की आवश्यकता होती है।
4प्लास्टिक उद्योग:छोटे वायु-कूल्ड चिलर प्लास्टिक इंजेक्शन मोल्डिंग, ब्लो मोल्डिंग, एक्सट्रूज़न मोल्डिंग आदि में तापमान नियंत्रित लिंक के लिए शीतलन प्रदान कर सकते हैं।उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए.
5रासायनिक उद्योग:छोटे वायु-कूल्ड चिलर उन लिंकों के लिए शीतलन प्रदान कर सकते हैं जिन्हें रासायनिक उत्पादों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए रासायनिक उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता होती है।
सामान्य तौर पर, छोटे वायु-कूल्ड चिलर विभिन्न अवसरों के लिए उपयुक्त होते हैं, जिन्हें प्रशीतन की आवश्यकता होती है, और विभिन्न उद्योगों के लिए कुशल, स्थिर और विश्वसनीय प्रशीतन समाधान प्रदान करते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रिएक्टर चिलर के लिए सावधानी
रिएक्टर शीतलक का प्रयोग करते समय निम्नलिखित बातों पर ध्यान दिया जाना चाहिए:
1रिएक्टर की शीतलन आवश्यकताओं की पुष्टि करें:विभिन्न रिएक्टरों में विभिन्न शीतलन आवश्यकताएं होती हैं। शीतलन तापमान निर्धारित करना आवश्यक है,विशिष्ट रिएक्टर प्रकार और अभिकर्मकों की प्रकृति के अनुसार रिएक्टर की प्रवाह दर और दबाव.
2उपयुक्त शीतलन माध्यम चुनें:विभिन्न रिएक्टरों को विभिन्न शीतलन माध्यमों का उपयोग करने की आवश्यकता होती है, उदाहरण के लिए, कुछ रिएक्टरों को शीतलन माध्यम के रूप में आसुत पानी का उपयोग करने की आवश्यकता होती है, जबकि कुछ रिएक्टरों को शीतलक का उपयोग करने की आवश्यकता होती है।विशिष्ट रिएक्टर प्रकार और अभिकर्मक गुणों के अनुसार उपयुक्त शीतलन माध्यम का चयन करना आवश्यक है.
3शीतलन जल की गुणवत्ता की पुष्टि करें:रिएक्टर के शीतलन जल को यह सुनिश्चित करने की आवश्यकता है कि पानी की गुणवत्ता स्वच्छ हो, अशुद्धियों और सूक्ष्मजीवों से मुक्त हो,ताकि रिएक्टर के अंदर स्वच्छता और प्रतिक्रिया की गुणवत्ता सुनिश्चित हो सकेरिएक्टर के शीतलन जल की गुणवत्ता का नियमित रूप से परीक्षण किया जाना चाहिए और आवश्यकतानुसार सफाई और कीटाणुशोधन किया जाना चाहिए।
4. शीतलन जल परिसंचरण प्रणाली पर ध्यान देंःरिएक्टर शीतलक को रिएक्टर शीतलन प्रणाली से जोड़ा जाना चाहिए,और शीतलन जल प्रवाह और दबाव मापदंडों की स्थिरता सुनिश्चित करने के लिए शीतलन जल परिसंचरण प्रणाली के डिजाइन और स्थापना पर ध्यान दिया जाना चाहिए.
5नियमित रखरखाव और रखरखाव:रिएक्टर शीतलक को नियमित रखरखाव और रखरखाव की आवश्यकता होती है, जिसमें शीतलन जल प्रणाली की सफाई, शीतलन जल और फिल्टर आदि की प्रतिस्थापन शामिल है।उपकरण के सामान्य संचालन को सुनिश्चित करने और उसके सेवा जीवन को बढ़ाने के लिए.
6सुरक्षित संचालन:रिएक्टर चिलर का प्रयोग करते समय, उपकरण के सुरक्षित संचालन को सुनिश्चित करने और संभावित सुरक्षा खतरों से बचने के लिए सुरक्षित संचालन के नियमों का पालन करना आवश्यक है।
संक्षेप में, रिएक्टर के शीतलन प्रभाव और प्रतिक्रिया की गुणवत्ता सुनिश्चित करने के लिए रिएक्टर कूलर का उपयोग करते समय उपरोक्त बिंदुओं पर ध्यान देना आवश्यक है।सुरक्षित संचालन और नियमित रखरखाव पर ध्यान दिया जाना चाहिए.
