इंजेक्शन मोल्डिंग मशीन के लिए JLSF-3HP औद्योगिक पानी चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | जेएलएसएफ-2एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 3 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 800 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | नियंत्रक: | माइक्रोप्रोसेसर/पीएलसी |
|---|---|---|---|
| कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक | बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| कंडेनसर: | पंखों वाले | कंडेनसर पंखे: | AXIAL |
| ध्वनि का स्तर: | 50-65डीबी(ए) | पंप: | केंद्रत्यागी |
| शीतल: | R22/R407C/R134A/R410A | सुरक्षा: | उच्च/निम्न दबाव/उच्च/निम्न तापमान/चरण अनुक्रम/अधिभार/पानी की कमी/एंटी-फ्रीजिंग |
| वारंटी: | 12 महीने | ||
| प्रमुखता देना: | इंजेक्शन मोल्डिंग मशीन के लिए वाटर चिलर,JLSF-3HP इंजेक्शन मोल्डिंग चिलर,औद्योगिक इंजेक्शन मोल्डिंग चिलर |
||
उत्पाद विवरण

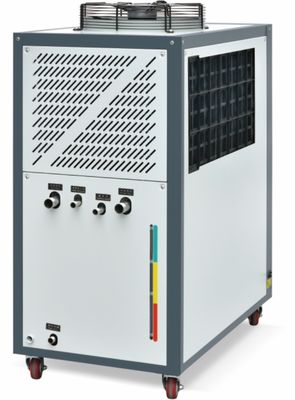

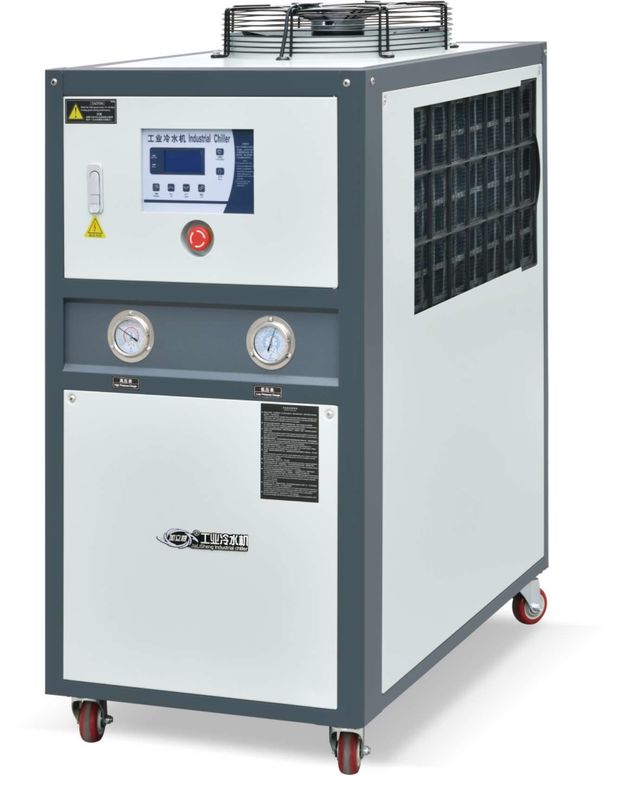

जेएलएसएफ-3एचपी एयर कूल्ड वाटर चिलर इंजेक्शन मोल्डिंग, ब्लिस्टर, ब्लो मोल्डिंग, कंप्रेशन मोल्डिंग
उत्पाद का वर्णन:
एक छोटा वायु-कूल्ड चिलर शीतलन के लिए उपयोग किए जाने वाले उपकरण का एक टुकड़ा है, आमतौर पर छोटे से मध्यम आकार के वाणिज्यिक या औद्योगिक अनुप्रयोगों में। यह कूलर के माध्यम से परिवेश वायु को उड़ाने के लिए एक पंखे का उपयोग करता है,जो शीतलक से गर्मी निकालता है और शीतलता के परिसंचरण की अनुमति देता है, तापमान को कम करता है।
छोटे वायु-कूल्ड चिलरों में आमतौर पर एक कंप्रेसर, एक कंडेनसर, एक विस्तार वाल्व और एक वाष्पीकरण शामिल होता है। कंप्रेसर शीतलक को उच्च दबाव वाली गैस में संपीड़ित करता है,जो फिर कंडेनसर में भेजा जाता है, जहां एक प्रशंसक आसपास की हवा को उसके माध्यम से उड़ाता है, जिससे गर्मी दूर हो जाती है। शीतलक एक निम्न दबाव तरल बन जाता है और फिर विस्तार वाल्व में प्रवेश करता है,जहां कम दबाव के कारण शीतलक वाष्पित हो जाता है, गर्मी को अवशोषित करता है, जो वाष्पीकरक में पानी या अन्य तरल को ठंडा करता है।
छोटे हवा से ठंडा चिलर पानी से ठंडा चिलर की तुलना में स्थापित करने और बनाए रखने के लिए आसान हैं क्योंकि उन्हें पंपों, शीतलन टावरों, या पानी के पाइप की आवश्यकता नहीं है।वे आमतौर पर जगह के लिए अधिक जगह की आवश्यकता होती है क्योंकि वे गर्मी दूर करने के लिए पर्याप्त जगह की जरूरत है.
कार्य सिद्धांत:
छोटे वायु-कूल्ड चिलर का कार्य सिद्धांत सामान्य शीतलन चक्र प्रणाली के समान है और इसके मुख्य घटकों में एक कंप्रेसर, एक कंडेनसर, एक विस्तार वाल्व,और एक वाष्पीकरण.
1.कंप्रेसर:कंप्रेसर कूलर का मुख्य घटक है और इसका कार्य शीतलक को उच्च दबाव वाली गैस में संपीड़ित करना है। उच्च दबाव वाली गैस संपीड़न के दौरान गर्मी उत्पन्न करती है,जो कंडेनसर के माध्यम से निर्वहन की जरूरत है.
2. कंडेनसर:कंडेनसर एक घटक है जिसका उपयोग शीतलक से गर्मी को दूर करने के लिए किया जाता है। जब उच्च दबाव वाली गैस कंडेनसर से गुजरती है, तो आसपास की हवा को पंखे द्वारा उड़ाया जाता है,जो शीतलता का तापमान कम करता है और गर्मी निकालता हैइस प्रकार शीतलक उच्च दबाव वाली गैस से निम्न दबाव वाली तरल पदार्थ में बदल जाता है।
3विस्तार वाल्वःएक विस्तार वाल्व एक छोटा थ्रॉटलिंग उपकरण है जो शीतल द्रव के प्रवाह को नियंत्रित करता है। जब शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है,वाल्व के सिकुड़ने के कारण प्रशीतन का दबाव और तापमान कम हो जाएगा, ताकि शीतलक कम दबाव वाला तरल बन जाए।
4वाष्पीकरणःवाष्पीकरणकर्ता एक घटक है जिसका उपयोग पानी या अन्य तरल पदार्थों को ठंडा करने के लिए किया जाता है। जब शीतलक वाष्पीकरणकर्ता में प्रवेश करता है, तो यह वाष्पीकरणकर्ता से गर्मी को अवशोषित करता है,वाष्पीकरक में पानी या अन्य द्रव का तापमान गिरने का कारणशीतल पदार्थ फिर से उच्च दबाव वाली गैस बन जाता है और एक नया शीतलन चक्र शुरू होता है।
पूरे प्रशीतन चक्र के दौरान, पंखे की बहुत महत्वपूर्ण भूमिका होती है। यह कंडेनसर के माध्यम से आसपास की हवा को उड़ाकर गर्मी निकालता है,ताकि सर्द पदार्थ को लगातार ठंडा किया जा सके और चक्र में दबाव बनाया जा सके, और यह यह भी सुनिश्चित करता है कि शीतलक वाष्पित है।
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSF-1HP | जेएलएसएफ-2एचपी | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | जेएलएसएफ-12एचपी | जेएलएसएफ-15एचपी | जेएलएसएफ-20एचपी | JLSF-25HP | जेएलएसएफ-30एचपी | JLSF-40HP | JLSF-50HP | जेएलएसएफ-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
इसका व्यापक रूप से दवा, रासायनिक, खाद्य, वसा, कोटिंग, इलेक्ट्रोप्लेटिंग, शीत भंडारण, प्लास्टिक, रासायनिक फाइबर, वाणिज्यिक कंक्रीट, लेजर, शोधन कार्यशाला में उपयोग किया जाता है,यांत्रिक प्रसंस्करण और अन्य उद्योगयह आधुनिक औद्योगिक विनिर्माण द्वारा आवश्यक तापमान को सटीक रूप से नियंत्रित कर सकता है, जिससे दक्षता और उत्पाद की गुणवत्ता में काफी सुधार होता है।डिजाइन में उचित और गुणवत्ता में बेहतर, 100 से अधिक मॉडल के साथ, यह आधुनिक औद्योगिक प्रशीतन के लिए सबसे अच्छा विकल्प है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
