JLSS-8HP औद्योगिक जल शीतल जल शीतलक R134A धातु प्रसंस्करण के लिए शीतलक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSS-8HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 500 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड वाटर चिलर | कंप्रेसर प्रकार: | स्क्रॉल |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार | कंडेनसर: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | कम शोर | विद्युत आपूर्ति: | 220V/380V/415V/440V/460V/480V |
| रक्षा यंत्र: | उच्च/निम्न दबाव/अधिभार/चरण/चरण अनुक्रम की कमी/अति ताप | शीतल: | R22/R407C/R410A/R134A |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | औद्योगिक जल शीतल जल शीतलक,धातु प्रसंस्करण पानी ठंडा पानी चिलर,R134A औद्योगिक पानी से ठंडा चिलर |
||
उत्पाद विवरण

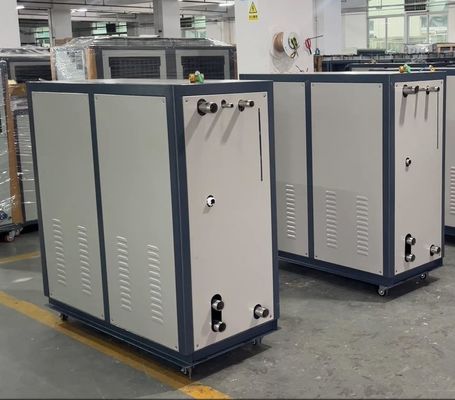

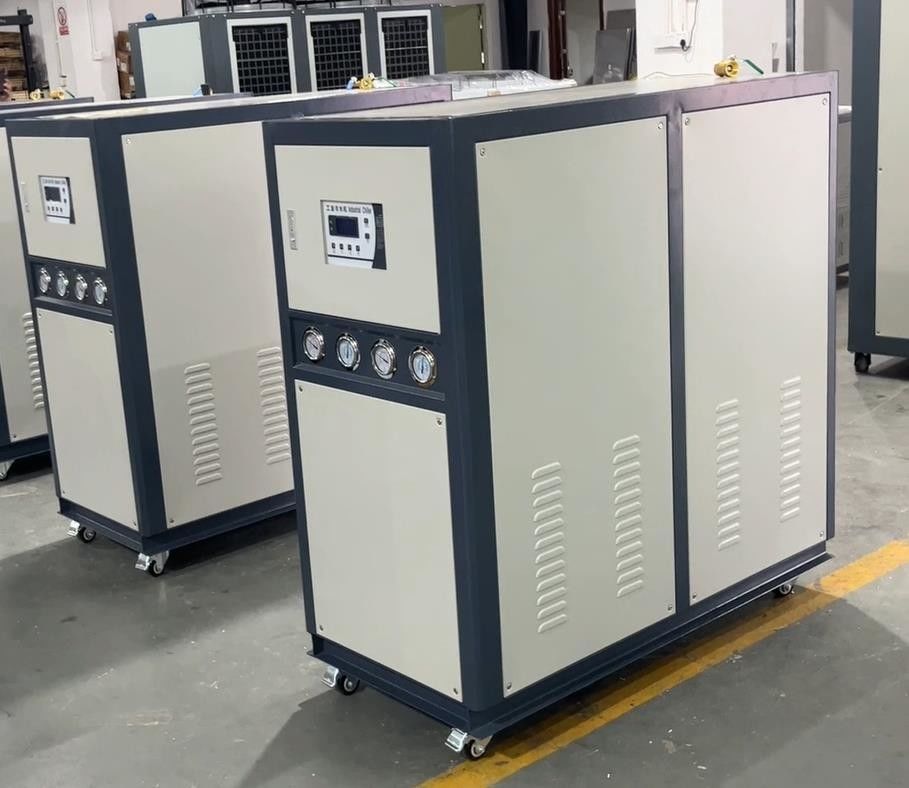

JLSS-8HP वाटर कूल्ड वाटर चिलर धातु प्रसंस्करण, इलेक्ट्रॉनिक्स विनिर्माण, कपड़ा उद्योग, कांच विनिर्माण
उत्पाद का वर्णन:
वाटर कूल्ड चिलर एक प्रशीतन उपकरण है जो शीतलन माध्यम के रूप में पानी का उपयोग करता है। इसमें मुख्य रूप से एक कंप्रेसर, एक कंडेनसर, एक विस्तार वाल्व और एक वाष्पीकरण शामिल है।पानी से ठंडे शीतलकों को आम तौर पर एक साथ उपयोग करने के लिए एक शीतलन पानी टावर और एक अछूता पानी टैंक से लैस किया जाना चाहिएवायु-कूल्ड चिलरों की तुलना में, जल-कूल्ड चिलरों में ठंडा करने की बेहतर दक्षता और आउटलेट पानी के तापमान की अधिक सटीकता होती है।
उत्पादन विशेषताएं:
जल-कूल्ड वाटर चिलर एक प्रकार का वातानुकूलन और प्रशीतन उपकरण है, जिसकी निम्नलिखित विशेषताएं हैंः
1उच्च दक्षता और ऊर्जा की बचतःजल-कूल्ड चिलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जिसमें उच्च प्रशीतन दक्षता और ऊर्जा उपयोग दर होती है, और ऊर्जा लागत को बचा सकती है।
2. अच्छी स्थिरता:पानी से ठंडा चिलर पानी से ठंडा परिसंचरण प्रणाली को अपनाता है, जो स्थिर तापमान और दबाव पर काम कर सकता है, और अच्छी स्थिरता है।
3.कम शोरःवाटर कूल्ड चिलर का कंप्रेसर और फैन आमतौर पर बाहर स्थित होते हैं, जिससे इनडोर शोर कम होता है।
4. आसान स्थापनाःजल-कूल्ड चिलर की स्थापना अपेक्षाकृत सरल है, केवल चिलर और जल परिसंचरण प्रणाली को जोड़ने की आवश्यकता है।
5अनुप्रयोगों की विस्तृत श्रृंखलाःपानी से ठंडा होने वाले चिलर बड़ी इमारतों, औद्योगिक उत्पादन लाइनों और ऐसे उपकरणों के लिए उपयुक्त हैं जिन्हें बहुत ठंडा करने की आवश्यकता होती है।
6. अच्छा शीतलन प्रभाव:पानी से ठंडा होने वाले चिलरों का शीतलन प्रभाव आमतौर पर हवा से ठंडा होने वाले चिलरों से बेहतर होता है, क्योंकि पानी से ठंडा होना हवा से ठंडा होने से अधिक कुशल होता है।
7.मजबूत स्थायित्व:जल-कूल्ड चिलर उच्च गुणवत्ता वाली सामग्री और घटकों को अपनाता है, उच्च स्थायित्व और विश्वसनीयता है, और लंबे समय तक स्थिर रूप से काम कर सकता है।
8. स्वचालित नियंत्रण:जल-कूल्ड चिलरों में आमतौर पर एक स्वचालित नियंत्रण प्रणाली होती है, जो दूरस्थ निगरानी और नियंत्रण को महसूस कर सकती है, जिससे उपकरण की विश्वसनीयता और कार्यक्षमता में सुधार होता है।
संक्षेप में, जल-कूल्ड चिलर में उच्च दक्षता और ऊर्जा की बचत, अच्छी स्थिरता, कम शोर, सुविधाजनक स्थापना, व्यापक अनुप्रयोग रेंज, अच्छा शीतलन प्रभाव की विशेषताएं हैं।मजबूत स्थायित्वयह एक महत्वपूर्ण प्रकार का प्रशीतन उपकरण है।
कार्य सिद्धांत:
पानी से ठंडे पानी के शीतलक का कार्य सिद्धांत कम तापमान और कम दबाव वाली शीतल गैस को कंप्रेसर के माध्यम से उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करना है।और फिर एक उच्च दबाव तरल में संघनित करने के लिए संघनक के माध्यम से उच्च तापमान और उच्च दबाव गैस विकिरण, और फिर उच्च दबाव तरल बनाने के लिए विस्तार वाल्व पारित यह एक कम दबाव तरल में विस्तार और प्रवाहित करने के लिए वाष्पीकरण में ठंडा चक्र पूरा करने के लिए।
पानी से ठंडा होने वाले शीतलक में, ठंडा करने के माध्यम के रूप में पानी का उपयोग किया जाता है और पानी की पाइपलाइन के माध्यम से शीतलन उपकरण से जुड़ा होता है,और शीतलक गैस गर्मी अपव्यय के बाद गर्मी को अवशोषित करती है और इसे कम तापमान और कम दबाव वाली गैस में बदल देती है, इस प्रकार शीतलन का एहसास होता है।
|
1 कंप्रेसर |
5 वाष्पीकरक |
9 तापमान सेंसर |
13 बायपास वाल्व |
|
2 कंडेनसर |
6 गेंद वाल्व |
10 पानी का टैंक |
14 निम्न वोल्टेज नियंत्रक |
|
3 फिल्टर ड्रायर |
7 एंटीफ्रीज स्विच |
11 पानी के पंप के प्रेशर गेज |
15 उच्च वोल्टेज नियंत्रक |
|
4 विस्तार वाल्व |
8 फ्लोट स्विच |
12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | जेएलएसएस-25एचपी | जेएलएसएस-30एचपी | JLSS-40HP | JLSS-50HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
कई अन्य उद्योगों में भी चिलर का व्यापक रूप से उपयोग किया जाता है। निम्नलिखित उद्योगों में कुछ सामान्य चिलर अनुप्रयोग हैंः
1. विनिर्माण:विभिन्न विनिर्माण प्रक्रियाओं जैसे धातु प्रसंस्करण, इलेक्ट्रॉनिक्स विनिर्माण, वस्त्र उद्योग, कांच विनिर्माण आदि में शीतलन आवश्यकताओं के लिए चिलर का व्यापक रूप से उपयोग किया जाता है।इनका प्रयोग यांत्रिक उपकरणों को ठंडा करने के लिए किया जाता हैप्रक्रिया में तापमान को नियंत्रित करने, उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार करने के लिए।
2रासायनिक प्रक्रियाःरासायनिक उद्योग में, शीतलकों का उपयोग रिएक्टरों, शीतलन टावरों,शीतलन पाइप और अन्य उपकरण रासायनिक प्रतिक्रियाओं के तापमान को नियंत्रित करने और प्रक्रिया की सुचारू प्रगति सुनिश्चित करने के लिए.
3शीतलन और वातानुकूलन:चिलर एयर कंडीशनिंग सिस्टम और रेफ्रिजरेशन उपकरण के मुख्य घटकों में से एक हैं। उनका उपयोग शीतलन जल या शीतलक प्रदान करने के लिए किया जाता है,एयर कंडीशनिंग और रेफ्रिजरेशन प्रभाव प्राप्त करने के लिए शीतलक द्रव को परिसंचारी करके इनडोर तापमान या शीतलन उपकरण को कम करने के लिए.
4चिकित्सा उपकरण:चिकित्सा उद्योग में, चिलर का उपयोग चिकित्सा उपकरणों जैसे चुंबकीय अनुनाद इमेजिंग (एमआरआई) उपकरण, लेजर उपकरण, प्रयोगशाला उपकरण आदि को ठंडा करने के लिए किया जाता है।उपकरण के स्थिर संचालन और कुशल प्रदर्शन को बनाए रखने के लिए.
5खाद्य और पेय प्रसंस्करण:खाद्य और पेय प्रसंस्करण की प्रक्रिया में, शीतलक का उपयोग खाद्य प्रसंस्करण उपकरण, प्रशीतन उपकरण, फ्रीजिंग उपकरण आदि को ठंडा करने के लिए किया जाता है।खाद्य पदार्थों के तापमान को नियंत्रित करने और खाद्य पदार्थों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए.
6विद्युत उद्योग:विद्युत उत्पादन और विद्युत उपकरण में, शीतलक का उपयोग विद्युत उत्पादन उपकरण, ट्रांसफार्मर, जनरेटर आदि को ठंडा करने के लिए किया जाता है।उपकरण के सामान्य संचालन और उच्च दक्षता प्रदर्शन को बनाए रखने के लिए.
7मुद्रण और पैकेजिंग:प्रिंटिंग और पैकेजिंग उद्योग में, शीतलक का उपयोग प्रिंटिंग उपकरण, इंकजेट प्रिंटर, पैकेजिंग मशीन आदि को ठंडा करने के लिए किया जाता है।उपकरण के तापमान को नियंत्रित करने और मुद्रण और पैकेजिंग की गुणवत्ता और दक्षता में सुधार करने के लिए.
उपरोक्त उद्योगों के अतिरिक्त, चिलर का व्यापक रूप से एयरोस्पेस, रसद और भंडारण, तेल और गैस, धातु विज्ञान, निर्माण और अन्य क्षेत्रों में भी उपयोग किया जाता है।शीतलक का मुख्य कार्य ठंडा करने और तापमान नियंत्रण प्रदान करना है, जो कई औद्योगिक और वाणिज्यिक क्षेत्रों के लिए उपयुक्त है जिन्हें तापमान नियंत्रण की आवश्यकता होती है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
चिलर के पानी की गुणवत्ता के लिए क्या आवश्यकताएं हैं?
पानी के शीतलक के लिए पानी की गुणवत्ता पर कुछ आवश्यकताएं होती हैं, क्योंकि पानी की गुणवत्ता सीधे शीतलक के प्रदर्शन और संचालन प्रभाव को प्रभावित करेगी।कुछ सामान्य शीतलक यंत्रों के लिए जल की गुणवत्ता की आवश्यकताएँ निम्नलिखित हैं:
1स्वच्छता:पानी साफ और बड़े कणों, निलंबित ठोस पदार्थों, तलछटों और अन्य अशुद्धियों से मुक्त होना चाहिए। अशुद्धियों की उपस्थिति शीतलक के पाइप या कूलर को अवरुद्ध कर सकती है,सामान्य जल प्रवाह और ताप विनिमय को प्रभावित करता है.
2कोई संक्षारक पदार्थ नहीं:पानी में ऑक्सीडेंट, अम्लीय पदार्थ आदि जैसे संक्षारक पदार्थ नहीं होने चाहिए। इन पदार्थों से शीतलक, पाइप और शीतलक के धातु भागों को नुकसान हो सकता है,जंग और रिसाव की समस्या पैदा करना.
3पीएच संतुलन:पानी का पीएच उचित सीमा के भीतर होना चाहिए, आमतौर पर 6.5 से 8 के बीच।5बहुत कम या बहुत अधिक पीएच चिलर के धातु भागों और प्रणालियों पर जंग या जमाव की समस्या पैदा कर सकता है।
4कठोरता:पानी की कठोरता मध्यम होनी चाहिए और अत्यधिक कठोरता से बचना चाहिए। उच्च कठोरता वाले पानी में कैल्शियम और मैग्नीशियम आयनों से शीतलक और पाइप में तराजू बनती है,गर्मी हस्तांतरण दक्षता को कम करना, ऊर्जा की खपत को बढ़ाता है और शीतलन प्रभाव को कम करता है।
5सूक्ष्मजीव और बायोमास: पानी में अत्यधिक सूक्ष्मजीव, बैक्टीरिया या बायोमास नहीं होना चाहिए। वे शीतलन प्रणाली में गुणा कर सकते हैं, बायोफिलम या कीचड़ बना सकते हैं, पाइप और शीतलक को ब्लॉक कर सकते हैं,और उपकरण के शीतलन प्रभाव और सामान्य संचालन को प्रभावित.
इन आवश्यकताओं को पूरा करने के लिए निम्नलिखित उपाय किए जा सकते हैंः
- संचित गंदगी और अशुद्धियों को दूर करने के लिए नियमित रूप से चिलर की शीतलन प्रणाली की सफाई और रखरखाव करें।
- निलंबित पदार्थों और कणों को हटाने के लिए पानी को पूर्व-उपचारित करने के लिए फिल्टर या स्क्रीन स्थापित करें।
- जल स्रोतों की गुणवत्ता पर नियंत्रण, नियमित रूप से जल गुणवत्ता परीक्षण और निगरानी करना।
- पानी में कठोरता और अशुद्धियों को कम करने के लिए उपयुक्त जल उपचार उपकरण जैसे कि पानी को नरम करने वाला, रिवर्स ऑस्मोसिस उपकरण आदि का प्रयोग करें।
- सिस्टम को साफ और स्थिर रखने के लिए उचित मात्रा में संरक्षक और बैक्टीरियोस्टैटिक्स नियमित रूप से जोड़ें।
संक्षेप में, पानी के शीतलक के पास पानी की गुणवत्ता के लिए कुछ आवश्यकताएं हैं, और पानी की गुणवत्ता को साफ रखने के लिए,संतुलित और स्थिर उपकरण के सामान्य संचालन को सुनिश्चित करने और उपकरण के जीवन को बढ़ाने के लिए एक महत्वपूर्ण उपाय है.
