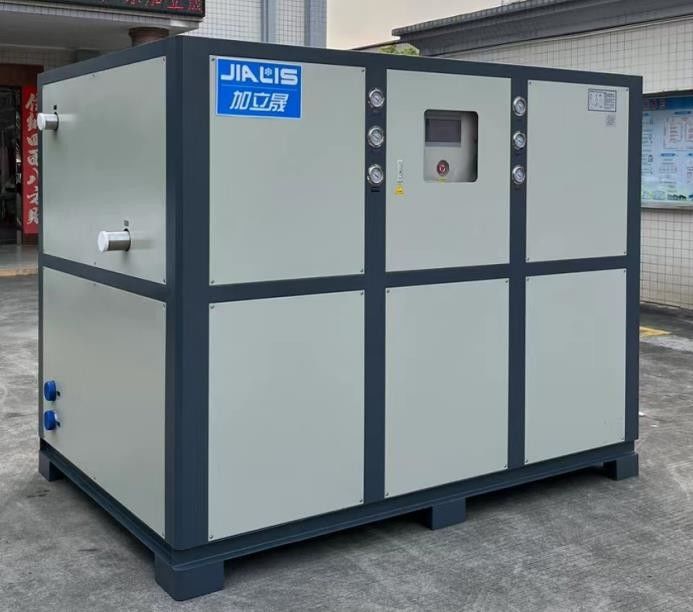

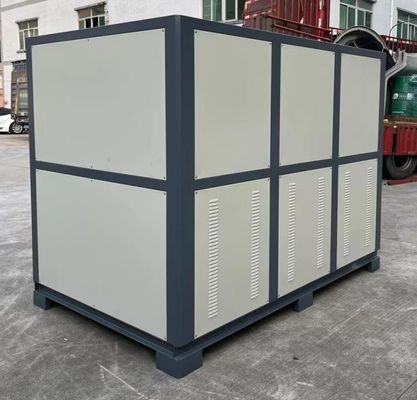

JLSS-50HP कम शोर पानी ठंडा पानी चिलर, पीएलसी औद्योगिक पानी चिलर मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSS-50HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड वाटर चिलर | कंप्रेसर प्रकार: | स्क्रॉल/पेंच |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार | कंडेनसर: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | कम शोर | विद्युत आपूर्ति: | 220V/380V/415V/440V/460V/480V |
| रक्षा यंत्र: | उच्च/निम्न दबाव/अधिभार/चरण/चरण अनुक्रम की कमी/अति ताप | शीतल: | R22/R407C/R410A/R134A |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | कम शोर पानी ठंडा पानी चिलर,पानी से ठंडा वाटर चिलर औद्योगिक,पीएलसी औद्योगिक जल शीतलक मशीन |
||
उत्पाद विवरण
JLSS-50HP वाटर कूल्ड वाटर चिलर डाई कास्टिंग मशीनें, रासायनिक रिएक्टर, मिक्सिंग टैंक, हीट एक्सचेंजर
उत्पाद का वर्णन:
विशेष एल्यूमीनियम-प्लास्टिक ब्लिस्टर पैकेजिंग मशीन और हीट सीलिंग मशीन सर्कुलेशन चिलर पैकेजिंग मशीन उपकरण के लिए विशेष रूप से इस्तेमाल किया एक चिलर है,मुख्य रूप से पैकेजिंग मशीन के लिए शीतलन जल परिसंचरण प्रदान करने और उपकरण के सामान्य संचालन तापमान को बनाए रखने के लिए प्रयोग किया जाता है.
चिलर में आम तौर पर निम्नलिखित भाग होते हैंः
1. परिसंचारी जल प्रणाली:पानी के पंपों, पानी के टैंकों, पानी के पाइपों आदि से बना है, जिसका उपयोग ठंडा करने के लिए पैकेजिंग मशीन उपकरण में पानी के परिसंचरण के लिए किया जाता है।
2प्रशीतन प्रणाली:जिसमें कंप्रेसर, कंडेनसर, वाष्पीकरण यंत्र आदि होते हैं, जिनका उपयोग परिसंचारी पानी को ठंडा करने और गर्मी को बाहर निकालने के लिए किया जाता है।
3नियंत्रण प्रणाली:इसका सामान्य संचालन सुनिश्चित करने के लिए शीतलक की परिचालन स्थिति की निगरानी और समायोजन के लिए प्रयोग किया जाता है।
उत्पादन विशेषताएं:
विशेष एल्यूमीनियम-प्लास्टिक ब्लिस्टर पैकेजिंग मशीन और हीट-सीलिंग मशीन सर्किलेशन चिलर की विशेषताएं हैंः
1मजबूत स्थिरता:उच्च गुणवत्ता वाले कंप्रेसर और अन्य प्रमुख घटकों का उपयोग करके, यह स्थिर रूप से चल सकता है और निरंतर शीतलन प्रभाव प्रदान कर सकता है।
2ऊर्जा की बचत और पर्यावरण संरक्षण:उच्च दक्षता वाली ऊर्जा-बचत तकनीक और डिजाइन का उपयोग ऊर्जा की खपत को कम कर सकता है और पर्यावरण पर प्रभाव को कम कर सकता है।
3सरल संचालन:एक बुद्धिमान नियंत्रण प्रणाली से लैस, उपयोगकर्ता आसानी से संचालित और निगरानी कर सकते हैं।
4. मजबूत अनुकूलन क्षमता:चिलर को पैकेजिंग मशीन उपकरण की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और यह पैकेजिंग मशीन उपकरण के विभिन्न प्रकारों और विनिर्देशों के लिए उपयुक्त है।
कार्य सिद्धांत:
जल-कूल्ड चिलर का कार्य सिद्धांत शीतलन प्रभाव प्राप्त करने के लिए शीतलन चक्र में शीतलक के भौतिक परिवर्तनों का उपयोग करना है। विशिष्ट प्रक्रिया निम्नानुसार है:
1संपीड़न प्रक्रियाःजल-कूल्ड चिलर में कंप्रेसर कम तापमान और कम दबाव वाली शीतल गैस को चूसेगा और इसे संपीड़न के माध्यम से उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करेगा।
2संक्षेपण प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस कंडेनसर के माध्यम से गर्मी फैलाती है और उच्च तापमान और उच्च दबाव वाली तरल बन जाती है।
3विस्तार प्रक्रिया:उच्च तापमान और उच्च दबाव वाले तरल पदार्थ विस्तार वाल्व के माध्यम से वाष्पीकरण में प्रवेश करते हैं। विस्तार वाल्व के थ्रॉटलिंग प्रभाव के कारण,तरल शीतल द्रव का दबाव और तापमान तेजी से घटता है, इस प्रकार कम तापमान और कम दबाव वाले शीतल वाष्प में बदल जाता है।
4वाष्पीकरण प्रक्रियाःनिम्न तापमान और निम्न दबाव वाले शीतल वाष्प वाष्पीकरण में ठंडे पानी के साथ गर्मी का आदान-प्रदान करते हैं, जिससे ठंडे पानी का तापमान कम हो जाता है।
5परिसंचरण प्रक्रिया:ठंडा पानी पाइपों के माध्यम से घूमता है और ठंडा प्रभाव प्राप्त करने के लिए वाष्पीकरण में शीतलक वाष्प को लगातार अवशोषित करता है।ठंडा पानी की गर्मी को अवशोषित करने के बाद शीतल वाष्प कंप्रेसर में लौटता है, एक पारस्परिक प्रशीतन प्रक्रिया का गठन।
संक्षेप में, पानी से ठंडा होने वाले शीतलक का कार्य सिद्धांत शीतलन चक्र में शीतल पदार्थ के भौतिक परिवर्तनों का उपयोग करके शीतलन प्रभाव प्राप्त करना है।संपीड़न प्रक्रियाओं के माध्यम से, संघनक, विस्तार और वाष्पीकरण, शीतल पदार्थ को लगातार गर्मी को अवशोषित करने और जारी करने के लिए पुनर्नवीनीकरण किया जाता है, इस प्रकार ठंडे पानी के ठंडा होने का एहसास होता है।
|
1 कंप्रेसर |
5 वाष्पीकरक |
9 तापमान सेंसर |
13 बायपास वाल्व |
|
2 कंडेनसर |
6 गेंद वाल्व |
10 पानी का टैंक |
14 निम्न वोल्टेज नियंत्रक |
|
3 फिल्टर ड्रायर |
7 एंटीफ्रीज स्विच |
11 पानी के पंप के प्रेशर गेज |
15 उच्च वोल्टेज नियंत्रक |
|
4 विस्तार वाल्व |
8 फ्लोट स्विच |
12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | जेएलएसएस-25एचपी | जेएलएसएस-30एचपी | JLSS-40HP | JLSS-50HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
पानी से ठंडा चिलर एक सामान्य प्रशीतन उपकरण है जिसका व्यापक रूप से कई उद्योगों और क्षेत्रों में उपयोग किया जाता है। निम्नलिखित कुछ सामान्य पानी से ठंडा चिलर अनुप्रयोग उद्योग हैंः
1. विनिर्माण:पानी से ठंडा होने वाले चिलर का उपयोग विनिर्माण उद्योग में यांत्रिक उपकरणों, मशीन टूल्स, लेजर कटिंग मशीनों, इंजेक्शन मोल्डिंग मशीनों, डाई-कास्टिंग मशीनों आदि को ठंडा करने के लिए व्यापक रूप से किया जाता है।
2रासायनिक और औषधि उद्योग:पानी से ठंडा होने वाले चिलर का उपयोग रासायनिक और औषधीय उपकरणों जैसे रासायनिक रिएक्टर, मिश्रण टैंक, हीट एक्सचेंजर और शीतलन टावरों को ठंडा करने के लिए किया जाता है।
3खाद्य एवं पेय प्रसंस्करण उद्योग:खाद्य एवं पेय प्रसंस्करण की प्रक्रिया में, खाद्य प्रसंस्करण उपकरण को ठंडा करने, खाद्य पदार्थों के निम्न तापमान की स्थिति बनाए रखने, किण्वन प्रक्रिया को नियंत्रित करने आदि के लिए पानी से ठंडा शीतलक का उपयोग किया जाता है।
4मुद्रण और पैकेजिंग उद्योग:मुद्रण और पैकेजिंग उद्योग को मुद्रण की गुणवत्ता और पैकेजिंग की स्थिरता सुनिश्चित करने के लिए उपकरणों के तापमान को नियंत्रित करने की आवश्यकता है,और पानी से ठंडा chillers प्रिंटिंग उपकरण और पैकेजिंग उपकरण ठंडा करने के लिए प्रयोग किया जाता है.
5चिकित्सा उपकरण:चिकित्सा उपकरण जैसे कि परमाणु चुंबकीय अनुनाद उपकरण, अल्ट्रासोनिक उपकरण, एक्स-रे मशीन आदि को स्थिर संचालन तापमान बनाए रखने की आवश्यकता होती है।और इन उपकरणों के लिए शीतलन प्रदान करने के लिए पानी से ठंडा chillers का उपयोग किया जाता है.
6एयरोस्पेस और ऑटोमोबाइल उद्योगःएयरोस्पेस और ऑटोमोटिव उद्योग में, इंजन, हाइड्रोलिक सिस्टम और इलेक्ट्रॉनिक उपकरणों को ठंडा करने के लिए पानी से ठंडा किए जाने वाले चिलर का उपयोग किया जाता है।
7इलेक्ट्रॉनिक्स और अर्धचालक विनिर्माणइलेक्ट्रॉनिक्स और अर्धचालक विनिर्माण प्रक्रिया में, स्थिर संचालन तापमान सुनिश्चित करने और संवेदनशील इलेक्ट्रॉनिक घटकों की सुरक्षा के लिए उपकरण और कार्य वातावरण को ठंडा करने की आवश्यकता होती है।
8होटल और वाणिज्यिक भवन:एयर कंडीशनिंग सिस्टम में इस्तेमाल होने वाले चिलर में आमतौर पर वाटर कूल्ड चिलर का प्रयोग किया जाता है, जिसका उपयोग बड़ी इमारतों के लिए रेफ्रिजरेशन और एयर कंडीशनिंग प्रदान करने के लिए किया जाता है।
ये केवल कुछ सामान्य अनुप्रयोग उद्योग हैं। वास्तव में, पानी से ठंडा शीतलक भी कई अन्य उद्योगों और क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
पानी से ठंडा होने वाला शीतलक का शीतलन प्रभाव क्या होता है?
जल-कूल्ड चिलर एक शीतल द्रव, आमतौर पर पानी और शीतल द्रव के मिश्रण को परिसंचारी करके शीतलन प्राप्त करते हैं। निम्नलिखित जल-कूल्ड चिलरों के शीतलन प्रभाव के कई पहलू हैंः
1. कुशल शीतलन क्षमता:पानी से ठंडे शीतलक में उच्च शीतलन क्षमता होती है, जो प्रभावी रूप से गर्मी को अवशोषित कर सकती है और उसे दूर ले जा सकती है। वे आमतौर पर एक मजबूर परिसंचरण प्रणाली का उपयोग करते हैं,और शीतलक उपकरण या प्रणाली को भेजा जाता है जिसे परिसंचरण पंप के माध्यम से ठंडा करने की आवश्यकता होती है, और फिर गर्मी को ठंडा करने के लिए चिलर में वापस लाया जाता है।
2स्थिर तापमान नियंत्रण:पानी से ठंडा होने वाले शीतलक स्थिर तापमान नियंत्रण प्रदान कर सकते हैं ताकि यह सुनिश्चित हो सके कि ठंडा होने वाले उपकरण या प्रणाली का कार्य तापमान आवश्यक सीमा के भीतर रहे।ठंडे तरल पदार्थ के प्रवाह और तापमान को समायोजित करके सटीक तापमान नियंत्रण प्राप्त किया जा सकता है.
3. कुशल ताप हस्तांतरण:शीतलक के रूप में, पानी में ऊष्मा प्रवाहकता उच्च होती है, जो गर्मी को जल्दी से अवशोषित कर शीतलक में स्थानांतरित कर सकती है।पानी से ठंडा होने वाले शीतलक आमतौर पर रेडिएटर या कंडेनसर का उपयोग गर्मी हस्तांतरण की दक्षता को और बढ़ाने और यह सुनिश्चित करने के लिए करते हैं कि गर्मी प्रभावी रूप से आसपास के वातावरण में फैल जाए।.
4समायोज्य शीतलन क्षमताःपानी से ठंडे शीतलक में आमतौर पर समायोज्य शीतलन क्षमता होती है, जिसे वास्तविक आवश्यकताओं के अनुसार समायोजित किया जा सकता है।शीतलन प्रभाव को विभिन्न कार्यभारों और पर्यावरणीय परिस्थितियों के अनुरूप लचीले ढंग से समायोजित किया जा सकता है.
आम तौर पर, जल-कूल्ड चिलरों में कुशल, स्थिर और समायोज्य शीतलन क्षमता होती है, जो विभिन्न उपकरणों और प्रणालियों के लिए विश्वसनीय शीतलन प्रभाव प्रदान कर सकती है,उन्हें एक उपयुक्त संचालन तापमान सीमा के भीतर चलाने के लिए.
