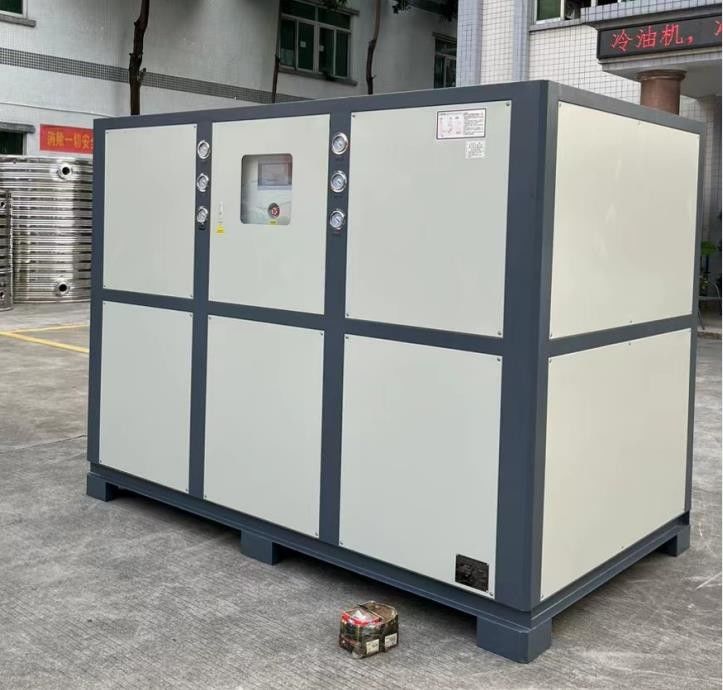

जेएलएसएस-66एचपी पीएलसी माइक्रोप्रोसेसर नियंत्रक के साथ अनुकूलित औद्योगिक पानी ठंडा चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएस-66एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड वाटर चिलर | कंप्रेसर प्रकार: | स्क्रॉल/पेंच |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार | कंडेनसर: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | कम शोर | विद्युत आपूर्ति: | 220V/380V/415V/440V/460V/480V |
| रक्षा यंत्र: | उच्च/निम्न दबाव/अधिभार/चरण/चरण अनुक्रम की कमी/अति ताप | शीतल: | R22/R407C/R410A/R134A |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | माइक्रोप्रोसेसर औद्योगिक पानी ठंडा चिलर,औद्योगिक पानी से ठंडा चिलर पीएलसी,अनुकूलित पानी से ठंडा औद्योगिक चिलर |
||
उत्पाद विवरण
JLSS-66HP वाटर कूल्ड वाटर चिलर न्यूक्लियर मैग्नेटिक रेजोनेंस उपकरण, अल्ट्रासोनिक उपकरण, एक्स-रे मशीन
उत्पाद का वर्णन:
विशेष एल्यूमीनियम-प्लास्टिक ब्लिस्टर पैकेजिंग मशीन और हीट सीलिंग मशीन सर्कुलेशन चिलर पैकेजिंग मशीन उपकरण के लिए विशेष रूप से इस्तेमाल किया एक चिलर है,मुख्य रूप से पैकेजिंग मशीन के लिए शीतलन जल परिसंचरण प्रदान करने और उपकरण के सामान्य संचालन तापमान को बनाए रखने के लिए प्रयोग किया जाता है.
चिलर में आम तौर पर निम्नलिखित भाग होते हैंः
1. परिसंचारी जल प्रणाली:पानी के पंपों, पानी के टैंकों, पानी के पाइपों आदि से बना है, जिसका उपयोग ठंडा करने के लिए पैकेजिंग मशीन उपकरण में पानी के परिसंचरण के लिए किया जाता है।
2प्रशीतन प्रणाली:जिसमें कंप्रेसर, कंडेनसर, वाष्पीकरण यंत्र आदि होते हैं, जिनका उपयोग परिसंचारी पानी को ठंडा करने और गर्मी को बाहर निकालने के लिए किया जाता है।
3नियंत्रण प्रणाली:इसका सामान्य संचालन सुनिश्चित करने के लिए शीतलक की परिचालन स्थिति की निगरानी और समायोजन के लिए प्रयोग किया जाता है।
उत्पादन विशेषताएं:
पानी से ठंडे शीतलक निम्नलिखित विशेषताएं रखते हैंः
1. कुशल शीतलन क्षमता:पानी से ठंडे शीतलक उच्च शीतलन क्षमता प्रदान कर सकते हैं और कुशल शीतलन की आवश्यकता वाले उपकरणों या प्रणालियों के लिए उपयुक्त हैं।जल में ऊष्मा प्रवाहकता उच्च होती है और यह गर्मी को जल्दी से अवशोषित कर सकती है और गर्मी को दूर कर सकती है, इस प्रकार प्रभावी ढंग से ठंडा उपकरण या प्रणाली के तापमान को कम.
2सटीक तापमान नियंत्रण:पानी से ठंडे शीतलक सटीक तापमान नियंत्रण प्रदान कर सकते हैं, और शीतलक का तापमान और प्रवाह वास्तविक आवश्यकताओं के अनुसार समायोजित किया जा सकता है।यह सटीक तापमान नियंत्रण वांछित परिचालन तापमान सीमा के भीतर स्थिर रूप से काम करने वाले ठंडा उपकरण या प्रणाली को बनाए रखने में मदद करता है.
3. कम शोर संचालनःपानी से ठंडे शीतलक आमतौर पर हवा से ठंडे रेडिएटर या कंडेनसर का उपयोग गर्मी को दूर करने के लिए करते हैं। हवा से ठंडे सिस्टम की तुलना में, वे कम शोर के साथ काम करते हैं।यह कम शोर वातावरण की आवश्यकता वाले अनुप्रयोगों के लिए बहुत महत्वपूर्ण हैजैसे कार्यालय, प्रयोगशाला आदि।
4कॉम्पैक्ट डिजाइनःपानी से ठंडा होने वाले चिलर आमतौर पर कॉम्पैक्ट डिजाइन के होते हैं और अपेक्षाकृत कम जगह लेते हैं। यह उन्हें सीमित स्थापना स्थान वाले स्थानों के लिए उपयुक्त बनाता है, जैसे कि कंप्यूटर कमरे, प्रयोगशालाएं, आदि.
5विश्वसनीयता और स्थिरता:पानी से ठंडा होने वाले शीतलक सामान्यतः विश्वसनीय संचालन और स्थिर प्रदर्शन करते हैं।वे लंबे समय तक स्थिर संचालन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले घटकों के साथ सावधानीपूर्वक डिजाइन और निर्मित हैं और विभिन्न प्रकार के कार्यभार और पर्यावरणीय परिस्थितियों का सामना करने में सक्षम हैं.
यह ध्यान दिया जाना चाहिए कि जल-कूल्ड चिलरों को अन्य शीतलन विधियों (जैसे वायु शीतलन) की तुलना में अधिक जटिल स्थापना और रखरखाव की आवश्यकता हो सकती है, और उन्हें जल आपूर्ति और जल निकासी प्रणालियों की आवश्यकता होती है।अतः, पानी से ठंडा किया जाने वाला शीतलक चुनते व उसका उपयोग करते समय, यह सुनिश्चित करने के लिए वास्तविक आवश्यकताओं और परिस्थितियों पर पूरी तरह से विचार करना आवश्यक है कि यह आवश्यकताओं को पूरा कर सके और उचित रखरखाव कर सके।
कार्य सिद्धांत:
जल-कूल्ड चिलर का कार्य सिद्धांत शीतलन प्रभाव प्राप्त करने के लिए शीतलन चक्र में शीतलक के भौतिक परिवर्तनों का उपयोग करना है। विशिष्ट प्रक्रिया निम्नानुसार है:
1संपीड़न प्रक्रियाःजल-कूल्ड चिलर में कंप्रेसर कम तापमान और कम दबाव वाली शीतल गैस को चूसेगा और इसे संपीड़न के माध्यम से उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करेगा।
2संक्षेपण प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस कंडेनसर के माध्यम से गर्मी फैलाती है और उच्च तापमान और उच्च दबाव वाली तरल बन जाती है।
3विस्तार प्रक्रिया:उच्च तापमान और उच्च दबाव वाले तरल पदार्थ विस्तार वाल्व के माध्यम से वाष्पीकरण में प्रवेश करते हैं। विस्तार वाल्व के थ्रॉटलिंग प्रभाव के कारण,तरल शीतल द्रव का दबाव और तापमान तेजी से घटता है, इस प्रकार कम तापमान और कम दबाव वाले शीतल वाष्प में बदल जाता है।
4वाष्पीकरण प्रक्रियाःनिम्न तापमान और निम्न दबाव वाले शीतल वाष्प वाष्पीकरण में ठंडे पानी के साथ गर्मी का आदान-प्रदान करते हैं, जिससे ठंडे पानी का तापमान कम हो जाता है।
5परिसंचरण प्रक्रिया:ठंडा पानी पाइपों के माध्यम से घूमता है और ठंडा प्रभाव प्राप्त करने के लिए वाष्पीकरण में शीतलक वाष्प को लगातार अवशोषित करता है।ठंडा पानी की गर्मी को अवशोषित करने के बाद शीतल वाष्प कंप्रेसर में लौटता है, एक पारस्परिक प्रशीतन प्रक्रिया का गठन।
संक्षेप में, पानी से ठंडा होने वाले शीतलक का कार्य सिद्धांत शीतलन चक्र में शीतल पदार्थ के भौतिक परिवर्तनों का उपयोग करके शीतलन प्रभाव प्राप्त करना है।संपीड़न प्रक्रियाओं के माध्यम से, संघनक, विस्तार और वाष्पीकरण, शीतल पदार्थ को लगातार गर्मी को अवशोषित करने और जारी करने के लिए पुनर्नवीनीकरण किया जाता है, इस प्रकार ठंडे पानी के ठंडा होने का एहसास होता है।
|
1 कंप्रेसर |
5 वाष्पीकरक |
9 तापमान सेंसर |
13 बायपास वाल्व |
|
2 कंडेनसर |
6 गेंद वाल्व |
10 पानी का टैंक |
14 निम्न वोल्टेज नियंत्रक |
|
3 फिल्टर ड्रायर |
7 एंटीफ्रीज स्विच |
11 पानी के पंप के प्रेशर गेज |
15 उच्च वोल्टेज नियंत्रक |
|
4 विस्तार वाल्व |
8 फ्लोट स्विच |
12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | जेएलएसएस-25एचपी | जेएलएसएस-30एचपी | JLSS-40HP | JLSS-50HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
पानी से ठंडा चिलर एक सामान्य प्रशीतन उपकरण है जिसका व्यापक रूप से कई उद्योगों और क्षेत्रों में उपयोग किया जाता है। निम्नलिखित कुछ सामान्य पानी से ठंडा चिलर अनुप्रयोग उद्योग हैंः
1. विनिर्माण:पानी से ठंडा होने वाले चिलर का उपयोग विनिर्माण उद्योग में यांत्रिक उपकरणों, मशीन टूल्स, लेजर कटिंग मशीनों, इंजेक्शन मोल्डिंग मशीनों, डाई-कास्टिंग मशीनों आदि को ठंडा करने के लिए व्यापक रूप से किया जाता है।
2रासायनिक और औषधि उद्योग:पानी से ठंडा होने वाले चिलर का उपयोग रासायनिक और औषधीय उपकरणों जैसे रासायनिक रिएक्टर, मिश्रण टैंक, हीट एक्सचेंजर और शीतलन टावरों को ठंडा करने के लिए किया जाता है।
3खाद्य एवं पेय प्रसंस्करण उद्योग:खाद्य एवं पेय प्रसंस्करण की प्रक्रिया में, खाद्य प्रसंस्करण उपकरण को ठंडा करने, खाद्य पदार्थों के निम्न तापमान की स्थिति बनाए रखने, किण्वन प्रक्रिया को नियंत्रित करने आदि के लिए पानी से ठंडा शीतलक का उपयोग किया जाता है।
4मुद्रण और पैकेजिंग उद्योग:मुद्रण और पैकेजिंग उद्योग को मुद्रण की गुणवत्ता और पैकेजिंग की स्थिरता सुनिश्चित करने के लिए उपकरणों के तापमान को नियंत्रित करने की आवश्यकता है,और पानी से ठंडा chillers प्रिंटिंग उपकरण और पैकेजिंग उपकरण ठंडा करने के लिए प्रयोग किया जाता है.
5चिकित्सा उपकरण:चिकित्सा उपकरण जैसे कि परमाणु चुंबकीय अनुनाद उपकरण, अल्ट्रासोनिक उपकरण, एक्स-रे मशीन आदि को स्थिर संचालन तापमान बनाए रखने की आवश्यकता होती है।और इन उपकरणों के लिए शीतलन प्रदान करने के लिए पानी से ठंडा chillers का उपयोग किया जाता है.
6एयरोस्पेस और ऑटोमोबाइल उद्योगःएयरोस्पेस और ऑटोमोटिव उद्योग में, इंजन, हाइड्रोलिक सिस्टम और इलेक्ट्रॉनिक उपकरणों को ठंडा करने के लिए पानी से ठंडा किए जाने वाले चिलर का उपयोग किया जाता है।
7इलेक्ट्रॉनिक्स और अर्धचालक विनिर्माणइलेक्ट्रॉनिक्स और अर्धचालक विनिर्माण प्रक्रिया में, स्थिर संचालन तापमान सुनिश्चित करने और संवेदनशील इलेक्ट्रॉनिक घटकों की सुरक्षा के लिए उपकरण और कार्य वातावरण को ठंडा करने की आवश्यकता होती है।
8होटल और वाणिज्यिक भवन:एयर कंडीशनिंग सिस्टम में इस्तेमाल होने वाले चिलर में आमतौर पर वाटर कूल्ड चिलर का प्रयोग किया जाता है, जिसका उपयोग बड़ी इमारतों के लिए रेफ्रिजरेशन और एयर कंडीशनिंग प्रदान करने के लिए किया जाता है।
ये केवल कुछ सामान्य अनुप्रयोग उद्योग हैं। वास्तव में, पानी से ठंडा शीतलक भी कई अन्य उद्योगों और क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
क्या पानी से ठंडा होने वाले शीतलक का शीतलन प्रभाव परिवेश के तापमान से प्रभावित होता है?
हां, पानी से ठंडा होने वाले शीतलकों का शीतलन प्रभाव परिवेश के तापमान से प्रभावित होता है। परिवेश का तापमान आसपास की हवा या वातावरण का तापमान है,जो पानी से ठंडा होने वाले शीतलक की गर्मी फैलाव प्रभाव और शीतलन क्षमता को प्रभावित करेगानिम्नलिखित में जल-कूल्ड चिलरों के शीतलन प्रभाव पर परिवेश तापमान का प्रभाव है:
1. गर्मी फैलाव प्रभावःपानी से ठंडे शीतलक आमतौर पर रेडिएटर या कंडेनसर के माध्यम से गर्मी को आसपास के वातावरण में फैलाते हैं। यदि परिवेश का तापमान कम है, तो रेडिएटर का शीतलन प्रभाव बेहतर होगा,और गर्मी तेजी से फैल सकती हैइसके विपरीत, यदि परिवेश का तापमान उच्च है, तो गर्मी अपव्यय की दक्षता कम हो जाएगी, जिसका शीतलन प्रभाव पर कुछ प्रभाव पड़ सकता है।
2ठंडा करने की क्षमताःपानी से ठंडा होने वाले शीतलकों की शीतलन क्षमता भी परिवेश के तापमान से प्रभावित होगी।शीतलन उपकरण या प्रणाली से गुजरने वाले शीतल द्रव का तापमान अंतर कम हो जाएगाइसलिए, उच्च परिवेश तापमान पर, उपकरण या प्रणाली आवश्यकताओं को पूरा करने के लिए पानी से ठंडा कूलरों को अधिक शीतलन क्षमता की आवश्यकता हो सकती है।
3चक्र दक्षता:पानी से ठंडा होने वाले शीतलकों की चक्र दक्षता भी परिवेश के तापमान से प्रभावित होगी। यदि परिवेश का तापमान उच्च है, तो शीतलन चक्र में शीतलक का तापमान बढ़ जाता है,जो शीतलक के शीतलन प्रभाव और प्रवाह प्रदर्शन को प्रभावित कर सकता है, इस प्रकार समग्र शीतलन दक्षता को कम करता है।
इसलिए परिवेश का तापमान एक महत्वपूर्ण कारक है जो जल-कूल्ड चिलर के शीतलन प्रभाव को प्रभावित करेगा।यह आवश्यक है कि परिवेश के तापमान पर विचार किया जाए और यह सुनिश्चित किया जाए कि यह स्थिरता और शीतलन प्रभाव के प्रदर्शन को सुनिश्चित करने के लिए एक उपयुक्त सीमा के भीतर काम करता है.
