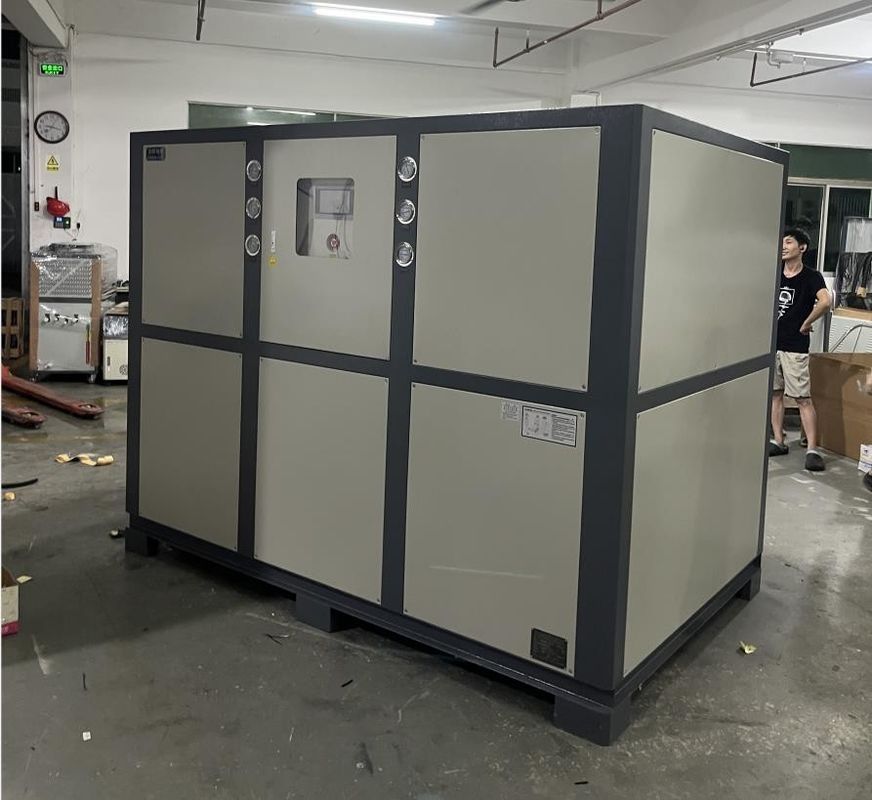

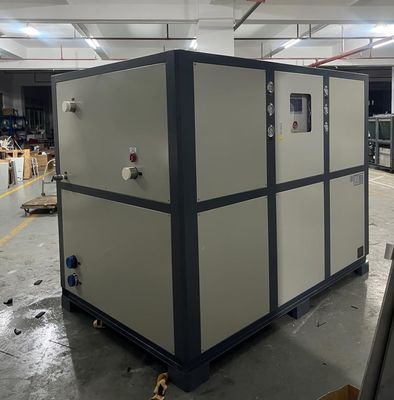

JLSS-60HP 480V वाटर कूल्ड इंडस्ट्रियल चिलर विथ स्क्रॉल स्क्रू कंप्रेसर टाइप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSS-60HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड वाटर चिलर | कंप्रेसर प्रकार: | स्क्रॉल/पेंच |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार | कंडेनसर: | शैल और ट्यूब/प्लेट हीट एक्सचेंजर |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर |
| शोर स्तर: | कम शोर | विद्युत आपूर्ति: | 220V/380V/415V/440V/460V/480V |
| रक्षा यंत्र: | उच्च/निम्न दबाव/अधिभार/चरण/चरण अनुक्रम की कमी/अति ताप | शीतल: | R22/R407C/R410A/R134A |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | 480V वाटर कूल्ड इंडस्ट्रियल चिलर,स्क्रू वाटर कूल्ड इंडस्ट्रियल चिलर,स्क्रॉल इंडस्ट्रियल वाटर कूल्ड चिलर |
||
उत्पाद विवरण
JLSS-60HP वाटर कूल्ड वाटर चिलर एल्यूमीनियम-प्लास्टिक ब्लिस्टर पैकेजिंग मशीन, हीट सीलिंग मशीन
उत्पाद का वर्णन:
विशेष एल्यूमीनियम-प्लास्टिक ब्लिस्टर पैकेजिंग मशीन और हीट सीलिंग मशीन सर्कुलेशन चिलर पैकेजिंग मशीन उपकरण के लिए विशेष रूप से इस्तेमाल किया एक चिलर है,मुख्य रूप से पैकेजिंग मशीन के लिए शीतलन जल परिसंचरण प्रदान करने और उपकरण के सामान्य संचालन तापमान को बनाए रखने के लिए प्रयोग किया जाता है.
चिलर में आम तौर पर निम्नलिखित भाग होते हैंः
1. परिसंचारी जल प्रणाली:पानी के पंपों, पानी के टैंकों, पानी के पाइपों आदि से बना है, जिसका उपयोग ठंडा करने के लिए पैकेजिंग मशीन उपकरण में पानी के परिसंचरण के लिए किया जाता है।
2प्रशीतन प्रणाली:जिसमें कंप्रेसर, कंडेनसर, वाष्पीकरण यंत्र आदि होते हैं, जिनका उपयोग परिसंचारी पानी को ठंडा करने और गर्मी को बाहर निकालने के लिए किया जाता है।
3नियंत्रण प्रणाली:इसका सामान्य संचालन सुनिश्चित करने के लिए शीतलक की परिचालन स्थिति की निगरानी और समायोजन के लिए प्रयोग किया जाता है।
उत्पादन विशेषताएं:
विशेष एल्यूमीनियम-प्लास्टिक ब्लिस्टर पैकेजिंग मशीन और हीट-सीलिंग मशीन सर्किलेशन चिलर की विशेषताएं हैंः
1मजबूत स्थिरता:उच्च गुणवत्ता वाले कंप्रेसर और अन्य प्रमुख घटकों का उपयोग करके, यह स्थिर रूप से चल सकता है और निरंतर शीतलन प्रभाव प्रदान कर सकता है।
2ऊर्जा की बचत और पर्यावरण संरक्षण:उच्च दक्षता वाली ऊर्जा-बचत तकनीक और डिजाइन का उपयोग ऊर्जा की खपत को कम कर सकता है और पर्यावरण पर प्रभाव को कम कर सकता है।
3सरल संचालन:एक बुद्धिमान नियंत्रण प्रणाली से लैस, उपयोगकर्ता आसानी से संचालित और निगरानी कर सकते हैं।
4. मजबूत अनुकूलन क्षमता:चिलर को पैकेजिंग मशीन उपकरण की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और यह पैकेजिंग मशीन उपकरण के विभिन्न प्रकारों और विनिर्देशों के लिए उपयुक्त है।
कार्य सिद्धांत:
जल-कूल्ड चिलर का कार्य सिद्धांत शीतलन प्रभाव प्राप्त करने के लिए शीतलन चक्र में शीतलक के भौतिक परिवर्तनों का उपयोग करना है। विशिष्ट प्रक्रिया निम्नानुसार है:
1संपीड़न प्रक्रियाःजल-कूल्ड चिलर में कंप्रेसर कम तापमान और कम दबाव वाली शीतल गैस को चूसेगा और इसे संपीड़न के माध्यम से उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करेगा।
2संक्षेपण प्रक्रिया:उच्च तापमान और उच्च दबाव वाली गैस कंडेनसर के माध्यम से गर्मी फैलाती है और उच्च तापमान और उच्च दबाव वाली तरल बन जाती है।
3विस्तार प्रक्रिया:उच्च तापमान और उच्च दबाव वाले तरल पदार्थ विस्तार वाल्व के माध्यम से वाष्पीकरण में प्रवेश करते हैं। विस्तार वाल्व के थ्रॉटलिंग प्रभाव के कारण,तरल शीतल द्रव का दबाव और तापमान तेजी से घटता है, इस प्रकार कम तापमान और कम दबाव वाले शीतल वाष्प में बदल जाता है।
4वाष्पीकरण प्रक्रियाःनिम्न तापमान और निम्न दबाव वाले शीतल वाष्प वाष्पीकरण में ठंडे पानी के साथ गर्मी का आदान-प्रदान करते हैं, जिससे ठंडे पानी का तापमान कम हो जाता है।
5परिसंचरण प्रक्रिया:ठंडा पानी पाइपों के माध्यम से घूमता है और ठंडा प्रभाव प्राप्त करने के लिए वाष्पीकरण में शीतलक वाष्प को लगातार अवशोषित करता है।ठंडा पानी की गर्मी को अवशोषित करने के बाद शीतल वाष्प कंप्रेसर में लौटता है, एक पारस्परिक प्रशीतन प्रक्रिया का गठन।
संक्षेप में, पानी से ठंडा होने वाले शीतलक का कार्य सिद्धांत शीतलन चक्र में शीतल पदार्थ के भौतिक परिवर्तनों का उपयोग करके शीतलन प्रभाव प्राप्त करना है।संपीड़न प्रक्रियाओं के माध्यम से, संघनक, विस्तार और वाष्पीकरण, शीतल पदार्थ को लगातार गर्मी को अवशोषित करने और जारी करने के लिए पुनर्नवीनीकरण किया जाता है, इस प्रकार ठंडे पानी के ठंडा होने का एहसास होता है।
|
1 कंप्रेसर |
5 वाष्पीकरक |
9 तापमान सेंसर |
13 बायपास वाल्व |
|
2 कंडेनसर |
6 गेंद वाल्व |
10 पानी का टैंक |
14 निम्न वोल्टेज नियंत्रक |
|
3 फिल्टर ड्रायर |
7 एंटीफ्रीज स्विच |
11 पानी के पंप के प्रेशर गेज |
15 उच्च वोल्टेज नियंत्रक |
|
4 विस्तार वाल्व |
8 फ्लोट स्विच |
12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | जेएलएसएस-25एचपी | जेएलएसएस-30एचपी | JLSS-40HP | JLSS-50HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
पानी से ठंडा शीतलक औद्योगिक और वाणिज्यिक क्षेत्रों के लिए उपयुक्त हैं, जिन्हें बहुत अधिक शीतलन की आवश्यकता होती है, जैसेः
1विनिर्माण उद्योग:जल-कूल्ड चिलर का उपयोग विनिर्माण उद्योगों जैसे धातु प्रसंस्करण, प्लास्टिक प्रसंस्करण और खाद्य प्रसंस्करण में उपकरण और उत्पादन लाइनों के प्रशीतन के लिए किया जा सकता है।
2रासायनिक उद्योग:रासायनिक उत्पादन प्रक्रिया में ठंडा करने के लिए आवश्यक उपकरणों और रिएक्टरों के लिए पानी से ठंडा कूलर का उपयोग किया जा सकता है।
3औषधि उद्योग:दवा उद्योग में शीतलन और ठंड प्रक्रियाओं के लिए पानी से ठंडा कूलर का उपयोग किया जा सकता है।
4शीत भंडारण:पानी से ठंडा होने वाले चिलर का उपयोग शीत भंडारण और अन्य स्थानों में किया जा सकता है जहां बहुत अधिक प्रशीतन की आवश्यकता होती है और कम तापमान बनाए रखा जाता है।
5वाणिज्यिक भवन:पानी से ठंडे शीतलक का उपयोग बड़ी वाणिज्यिक इमारतों जैसे कि शॉपिंग मॉल, कार्यालय भवन, होटल आदि में किया जा सकता है।
6अस्पताल:पानी से ठंडे शीतलक का उपयोग अस्पताल के ऑपरेटिंग रूम, वार्ड और अन्य स्थानों में किया जा सकता है जिन्हें कम और सूखा रखने की आवश्यकता होती है।
7इलेक्ट्रॉनिक्स उद्योगःइलेक्ट्रॉनिक्स उद्योग में उपकरण शीतलन और तापमान नियंत्रण के लिए पानी से ठंडा शीतलक का उपयोग किया जा सकता है।
संक्षेप में, पानी से ठंडे शीतलक का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, और विभिन्न उपकरणों और स्थानों के लिए कुशल, स्थिर और विश्वसनीय शीतलन सेवाएं प्रदान कर सकते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
उत्पाद का रखरखावः
यह ध्यान दिया जाना चाहिए कि विशेष एल्यूमीनियम-प्लास्टिक ब्लिस्टर पैकेजिंग मशीनों और हीट-सीलिंग मशीन सर्किलेशन चिलरों का उपयोग करते समय निम्नलिखित बिंदुओं पर ध्यान दिया जाना चाहिए:
1पानी की गुणवत्ता:परिसंचारी चिलर में पानी की गुणवत्ता स्वच्छ और स्वच्छ होनी चाहिए और संक्षारक पदार्थों और अशुद्धियों वाले पानी का उपयोग नहीं किया जाना चाहिए।
2रखरखाव:नियमित रूप से चिलर का रखरखाव करें, उसके सामान्य संचालन को सुनिश्चित करने के लिए कंडेनसर और वाष्पीकरण और अन्य घटकों को साफ करें।
3सुरक्षित संचालन:ऑपरेटरों के पास प्रासंगिक कौशल और ज्ञान होना चाहिए और सुरक्षित उत्पादन सुनिश्चित करने के लिए संबंधित सुरक्षा उपाय करना चाहिए।
