JLSK-12HP वाटर कूल्ड स्क्रॉल चिलर, कूलिंग चिलर मशीन 220V 380V 50Hz 60Hz
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | जेएलएसके-12एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड स्क्रॉल चिलर | कंप्रेसर: | स्क्रॉल कंप्रेसर |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | खोल और ट्यूब |
| नियंत्रक: | माइक्रोप्रोसेसर | शोर स्तर: | कम शोर |
| ठंडा पानी का तापमान: | 5 ℃ ~ 35 ℃ | सुरक्षा: | उच्च/निम्न दबाव, उच्च/निम्न तापमान, चरण उत्क्रमण, अधिभार, जल प्रवाह |
| शीतल: | R22/R410A/R404/R407C/R134a | वोल्टेज: | 220V/380V/415V/440V/480V |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | पानी से ठंडा स्क्रॉल चिलर 220V,पानी से ठंडा स्क्रॉल चिलर 380V,शीतलन जल शीतलक 50 हर्ट्ज |
||
उत्पाद विवरण

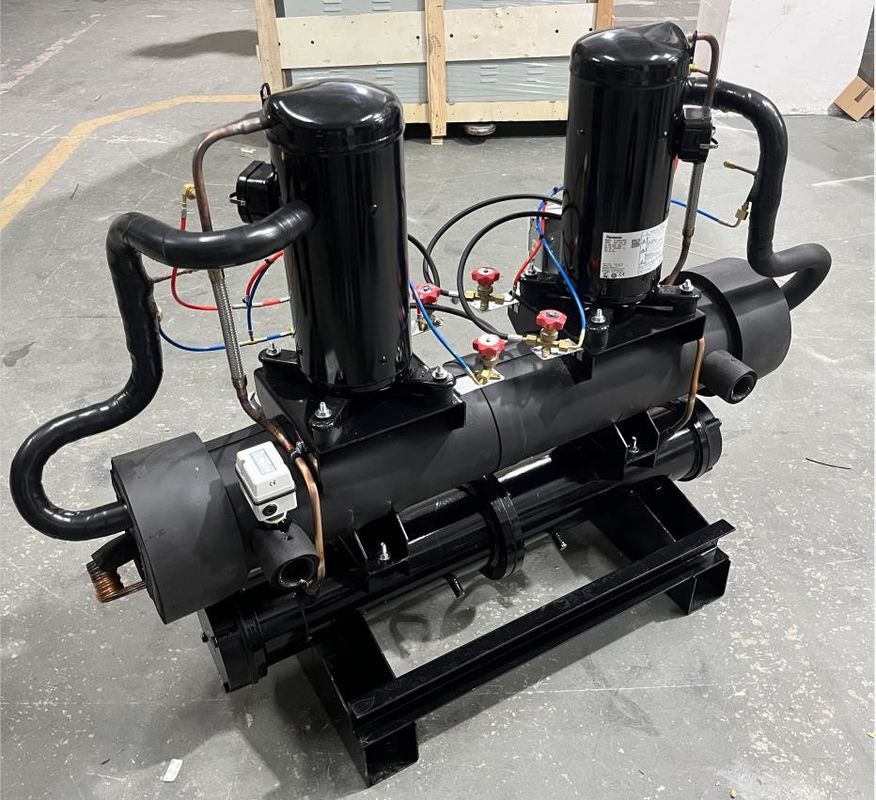

JLSK-12HP पानी से ठंडा स्क्रॉल चिलर
उत्पाद का वर्णन:
पानी से ठंडा स्क्रॉल चिलर एक सामान्य प्रशीतन उपकरण है, जिसका मुख्य रूप से औद्योगिक और वाणिज्यिक क्षेत्रों में एयर कंडीशनिंग, प्रशीतन, प्रशीतन और अन्य अनुप्रयोगों में उपयोग किया जाता है।इसके कामकाज का सिद्धांत शीतलक को संपीड़ित करके शीतलन प्रभाव का एहसास करना है.
विशेष रूप से, पानी से ठंडा स्क्रॉल चिलर एक कंप्रेसर, वाष्पीकरण, संघनक, विस्तार वाल्व, पानी पंप, पानी टैंक, नियंत्रण प्रणाली आदि से बना है।शीतल द्रव को कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, फिर कंडेनसर द्वारा ठंडा उच्च दबाव तरल बनने के लिए, विस्तार वाल्व द्वारा decompressed, और फिर एक कम दबाव तरल बन जाता है,वाष्पीकरक के माध्यम से गर्मी को अवशोषित करता है और कम तापमान और कम दबाव वाले वाष्प बन जाता है, और अंत में फिर से कंप्रेसर द्वारा संपीड़ित किया जाता है। एक चक्र बनाने के लिए उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है।
पानी से ठंडा स्क्रॉल चिलर एक स्क्रॉल कंप्रेसर का उपयोग करने की विशेषता है, जो पारंपरिक पेंच और reciprocating कंप्रेसर की तुलना में अधिक ऊर्जा दक्षता है,और उच्च दक्षता और ऊर्जा की बचत की विशेषताओं हैइसी समय, जल-कूल्ड स्क्रॉल चिलर गर्मी को फैलाने के लिए जल-कूलिंग विधि को अपनाता है, जिसमें हवा-कूलिंग विधि की तुलना में बेहतर गर्मी फैलाव प्रभाव और कम शोर स्तर होता है।
उत्पादन विशेषताएं:
पानी से ठंडा रोल चिलर के फायदे हैंः
1उच्च दक्षता और ऊर्जा की बचत:स्क्रॉल कंप्रेसर के उपयोग के कारण, पानी से ठंडा स्क्रॉल चिलर में अधिक दक्षता और कम शोर होता है, जो प्रभावी रूप से प्रशीतन क्षमता बढ़ा सकता है और ऊर्जा की खपत को कम कर सकता है।
2. कम शोरःरोल कंप्रेसर का कार्य शोर पारंपरिक पेंच और केन्द्रापसारक कंप्रेसर की तुलना में कम है, जो अधिक आरामदायक कार्य वातावरण प्रदान कर सकता है।
3पर्यावरण संरक्षण:पानी से ठंडा स्क्रॉल चिलर में फ्रेन और ओजोन परत के लिए हानिकारक अन्य शीतल पदार्थों का उपयोग करने की आवश्यकता नहीं है, जो अधिक पर्यावरण के अनुकूल है।
4कम रखरखाव लागत:स्क्रॉल कंप्रेसर की सरल संरचना के कारण, रखरखाव लागत अपेक्षाकृत कम है, और यह अधिक सुविधाजनक भी है।
यह ध्यान दिया जाना चाहिए कि पानी से ठंडा स्क्रॉल चिलर को पानी के स्रोत की गुणवत्ता और उपयोग के दौरान पानी के तापमान में बदलाव जैसे कारकों पर ध्यान देने की आवश्यकता है,ताकि शीतलन प्रभाव और उपकरण के सामान्य संचालन को प्रभावित न करें.
कार्य सिद्धांत:
वाटर-कूल्ड स्क्रॉल चिलर शीतलन और वातानुकूलन प्रणालियों में प्रयुक्त एक शीतलन उपकरण है और इसका कार्य सिद्धांत निम्नानुसार हैः
संपीड़न चक्रःपानी से ठंडा खुला चिलर का शीतलन चक्र एक कंप्रेसर द्वारा किया जाता है।कंप्रेसर कम तापमान और कम दबाव शीतलक गैस में सोखता है और इसे उच्च तापमान और उच्च दबाव गैस में संपीड़ित करता हैइस प्रकार के उच्च तापमान और उच्च दबाव वाली गैस को एक हीट एक्सचेंजर द्वारा ठंडा किया जाता है ताकि उच्च तापमान और उच्च दबाव वाली गैस बन सके।
ताप विनिमय चक्रःउच्च तापमान और उच्च दबाव वाली गैस को हीट एक्सचेंजर में पानी के परिसंचरण द्वारा ठंडा किया जाता है। इस प्रकार, शीतलक गैस उच्च तापमान और निम्न दबाव वाली गैस बन जाती है।
विस्तार चक्रःउच्च तापमान और निम्न दबाव वाली शीतल गैस विस्तार वाल्व के माध्यम से वाष्पीकरण में प्रवेश करती है, जिससे निम्न तापमान और निम्न दबाव वाली शीतल गैस बनती है। वाष्पीकरण में,शीतलक गैस हवा से गर्मी को अवशोषित करती है, जिससे हवा ठंडी हो जाती है।
शीतलन चक्रःवाष्पीकरण में ठंडा होने के बाद, शीतलक गैस को फिर से कंप्रेसर में खींचा जाता है, जिससे एक नया शीतलन चक्र शुरू होता है।
जल परिसंचरण:पानी से ठंडा खुले चिलर में पानी का परिसंचरण शीतलन टॉवर और शीतलन जल पाइपलाइन के माध्यम से किया जाता है।शीतलक गैस गर्मी एक्सचेंजर में शीतलन पानी के साथ गर्मी का आदान प्रदान करता है, गर्मी को शीतलन जल में स्थानांतरित करता है और शीतलन जल का तापमान बढ़ाता है। शीतलन जल शीतलन टॉवर के स्प्रे सिस्टम के माध्यम से गुजरता है ताकि पानी का धुंध बन सके,जो हवा में गर्मी फैलाता हैठंडा करने वाला पानी ठंडा करने वाले टावर से गुजरने के बाद, इसे पानी के पंप के माध्यम से फिर से हीट एक्सचेंजर में घुमाया जाता है ताकि पानी का चक्र बन सके।
तकनीकी मापदंडः
| मॉडल | जेएलएसके-5एचपी | JLSK-10HP | जेएलएसके-15एचपी | जेएलएसके-20एचपी | जेएलएसके-25एचपी | जेएलएसके-30एचपी | जेएलएसके-40एचपी | JLSK-50HP | जेएलएसके-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू | 15.5 | 31 | 46.5 | 62 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| तापमान सीमा | 5°C~35°C(नीचे 0°Cअनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 4.1 | 8.1 | 12.4 | 16.5 | 20.2 | 24.6 | 32.2 | 40.3 | 48.5 | |
| ठंडा पानी | m3/h | 2.6 | 5.5 | 8.2 | 10.8 | 13.6 | 16 | 21.2 | 26.5 | 31.8 | |
| शीतलन जल | m3/h | 3.2 | 6.8 | 10.3 | 13.9 | 17.2 | 20.5 | 27.3 | 34.2 | 40.8 | |
| कंप्रेसर | प्रकार | पूरी तरह से बंद रोल/पिस्टन | |||||||||
| प्रारंभ विधि | Y-△ प्रारंभ | ||||||||||
| आउटपुट शक्ति | केडब्ल्यू | 3.8 | 7.5 | 11.3 | 15 | 18.8 | 22.5 | 30 | 37.5 | 45.5 | |
| रेफ्रिजरेंट | प्रकार | R-22/R407C/R410A | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| भरने की मात्रा | किलो | 2.5 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20.2 | 25 | 30 | |
| वाष्पीकरक | प्रकार | शेल और ट्यूब | |||||||||
| व्यास | में | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| कंडेनसर | प्रकार | शेल और ट्यूब | |||||||||
| व्यास | में | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटी-फ्रीज सुरक्षा, घुलनशील प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | ||||||||||
| आयाम | L | मिमी | 950 | 1260 | 1600 | 1600 | 1850 | 1850 | 2250 | 2250 | 2600 |
| W | मिमी | 500 | 650 | 650 | 700 | 700 | 700 | 850 | 850 | 850 | |
| H | मिमी | 1220 | 1220 | 1300 | 1300 | 1300 | 1360 | 1420 | 1420 | 1420 | |
| इकाई भार | किलो | 150 | 280 | 460 | 520 | 600 | 850 | 1050 | 1380 | 1550 | |
अनुप्रयोग उद्योगः
जल-कूल्ड स्क्रॉल चिलर का व्यापक रूप से विभिन्न उद्योगों में प्रशीतन और वातानुकूलन प्रणालियों में उपयोग किया जाता है, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1औद्योगिक प्रशीतन:पानी से ठंडा खुले चिलर का व्यापक रूप से औद्योगिक प्रशीतन के क्षेत्र में उपयोग किया जाता है, जैसे कि शीत भंडारण, दवा, रसायन, प्लास्टिक, रबर, इलेक्ट्रॉनिक्स, धातु विज्ञान, खाद्य,पेय और अन्य उद्योग.
2वाणिज्यिक वातानुकूलन:बड़े शॉपिंग मॉल, कार्यालय भवन, होटल, अस्पतालों आदि जैसी वाणिज्यिक इमारतों को इनडोर तापमान बनाए रखने के लिए पानी से ठंडा ओपन चिलर का उपयोग करने की आवश्यकता होती है।
3परिवहन:पानी से ठंडे खुले शीतलक परिवहन के क्षेत्र में भी व्यापक रूप से उपयोग किए जाते हैं, जैसे कि उच्च गति रेल, विमान, जहाज और अन्य वाहनों की शीतलन प्रणाली।
4ऊर्जा क्षेत्र:जल-कूल्ड ओपन चिलर का उपयोग ऊर्जा क्षेत्र में भी व्यापक रूप से किया जाता है, जैसे परमाणु ऊर्जा संयंत्र, पवन ऊर्जा उत्पादन, सौर ऊर्जा उत्पादन और अन्य क्षेत्र।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
पानी से ठंडा स्क्रॉल चिलरों के लिए तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
वाटर-कूल्ड स्क्रॉल चिलर पैक किए जाते हैं और मानक प्लाईवुड लकड़ी के बक्से में भेजे जाते हैं। सभी घटक एक फिल्म के साथ सुरक्षित और संरक्षित होते हैं,और इकाई को फिर आसान परिवहन के लिए एक पैलेट पर रखा जाता हैऔर सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग मार्क सूचना लेबल लगाएं।
चिलर के पानी के पंप का उल्टा होने का कारण क्या है और इससे कैसे निपटें?
चिलर वाटर पंप रिवर्स आमतौर पर निम्नलिखित कारणों से होता है:
1बिजली की आपूर्ति का चरण अनुक्रम गलत हैःयदि बिजली की आपूर्ति के तीन-चरण वायरिंग अनुक्रम गलत है, तो यह मोटर को पीछे की ओर चलने और पानी पंप को पीछे की ओर जाने का कारण बनेगा।
2नियंत्रण प्रणाली की विफलता:यदि चिलर की नियंत्रण प्रणाली विफल हो जाती है, तो इससे पानी पंप उलट सकता है। उदाहरण के लिए, यदि नियंत्रण प्रणाली में विद्युत घटक क्षतिग्रस्त हैं या खराब रूप से जुड़े हैं,यह मोटर को पीछे की ओर चलने का कारण बन सकता है.
3पानी के पंप की यांत्रिक विफलता:यदि पानी के पंप में ही यांत्रिक खराबी है, जैसे क्षतिग्रस्त असर, ढीले युग्मन आदि, तो यह पानी के पंप को उलटने का कारण भी बन सकता है।
यदि यह पाया जाता है कि चिलर का पानी पंप उलटा है, तो इसके निपटारे के लिए तुरंत निम्नलिखित उपाय किए जाने चाहिए:
1बिजली की आपूर्ति काटें:मोटर के उल्टे घूमने से होने वाले और अधिक क्षति से बचने के लिए तुरंत चिलर की बिजली की आपूर्ति काट दें।
2. विफलता के कारण को समाप्त करेंःचिलर की पावर वायरिंग, नियंत्रण प्रणाली और पानी के पंप की जाँच करें और पानी के पंप के उलट घूर्णन का कारण पता करें।
3घटकों का प्रतिस्थापन:यदि शीतलक के विद्युत घटक क्षतिग्रस्त पाए जाते हैं, तो उन्हें समय पर बदला जाना चाहिए; यदि पानी के पंप में ही यांत्रिक खराबी है, तो इसे तुरंत मरम्मत या प्रतिस्थापित किया जाना चाहिए।
4परीक्षण चलाना:यह पुष्टि करने के बाद कि दोष से निपटा गया है, यह सुनिश्चित करने के लिए कि पंप रिवर्स समस्या फिर नहीं होगी, चिलर के सामान्य संचालन की जांच करने के लिए एक परीक्षण रन करें।
यह ध्यान दिया जाना चाहिए कि चिलर के पानी के पंप का उल्टा होना गंभीर है और उपकरण को नुकसान पहुंचा सकता है, इसलिए इसे समय पर संभालना और मरम्मत करना चाहिए।शीतलक का रखरखाव भी मजबूत किया जाना चाहिए।, और विफलताओं को रोकने के लिए उपकरण की नियमित रूप से जांच और रखरखाव किया जाना चाहिए।
