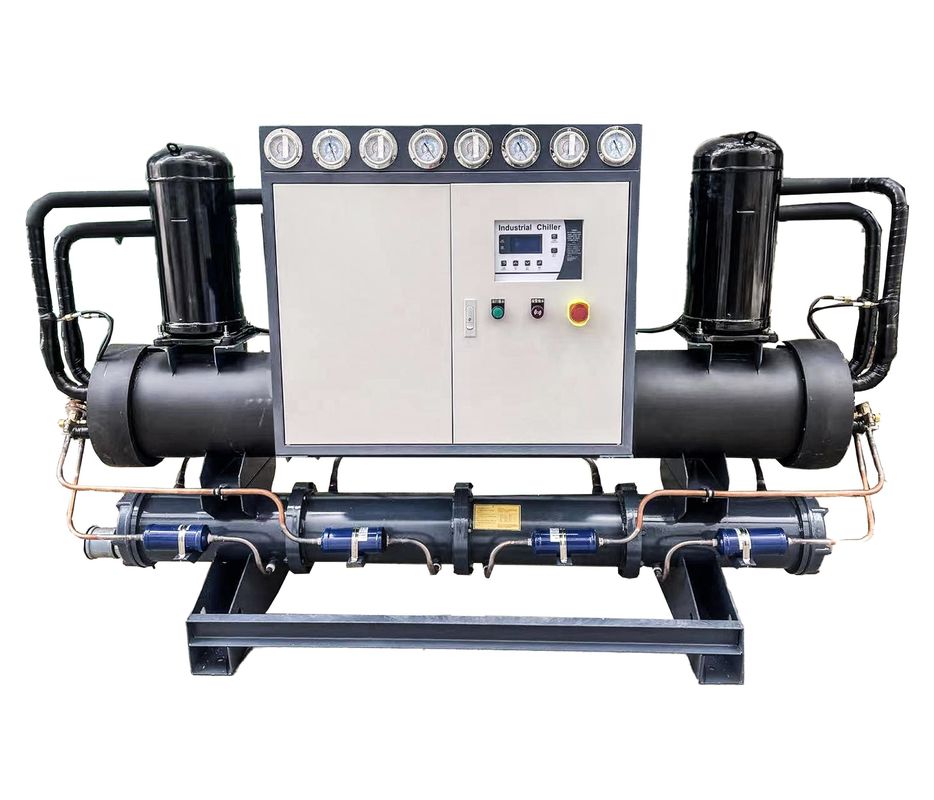

JLSK-40HP कम शोर माइक्रोप्रोसेसर नियंत्रक के साथ पानी ठंडा स्क्रॉल चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | जेएलएसके-40एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर-कूल्ड स्क्रॉल चिलर | कंप्रेसर: | स्क्रॉल कंप्रेसर |
|---|---|---|---|
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | खोल और ट्यूब |
| नियंत्रक: | माइक्रोप्रोसेसर | शोर स्तर: | कम शोर |
| सुरक्षा: | उच्च/निम्न दबाव, अधिभार, अति ताप | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | कम शोर पानी ठंडा स्क्रॉल चिलर,माइक्रोप्रोसेसर वाटर कूल्ड स्क्रॉल चिलर,स्क्रॉल वाटर कूल्ड चिलर |
||
उत्पाद विवरण

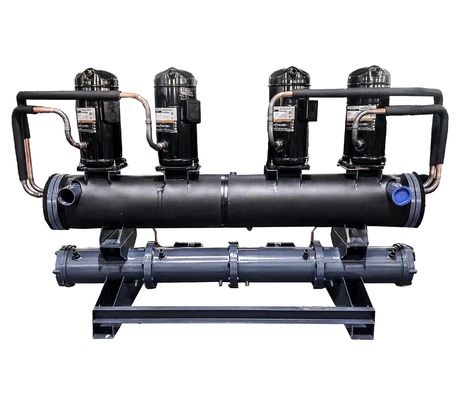

JLSK-40HP वाटर-कूल्ड स्क्रॉल चिलर ऊर्जा की बचत, स्थिर और विश्वसनीय, कम शोर, आसान रखरखाव
उत्पाद का वर्णन:
पानी से ठंडा स्क्रॉल चिलर एक सामान्य प्रशीतन उपकरण है, जिसका मुख्य रूप से औद्योगिक और वाणिज्यिक क्षेत्रों में एयर कंडीशनिंग, प्रशीतन, प्रशीतन और अन्य अनुप्रयोगों में उपयोग किया जाता है।इसके कामकाज का सिद्धांत शीतलक को संपीड़ित करके शीतलन प्रभाव का एहसास करना है.
विशेष रूप से, पानी से ठंडा स्क्रॉल चिलर एक कंप्रेसर, वाष्पीकरण, संघनक, विस्तार वाल्व, पानी पंप, पानी टैंक, नियंत्रण प्रणाली आदि से बना है।शीतल द्रव को कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, फिर कंडेनसर द्वारा ठंडा उच्च दबाव तरल बनने के लिए, विस्तार वाल्व द्वारा decompressed, और फिर एक कम दबाव तरल बन जाता है,वाष्पीकरक के माध्यम से गर्मी को अवशोषित करता है और कम तापमान और कम दबाव वाले वाष्प बन जाता है, और अंत में फिर से कंप्रेसर द्वारा संपीड़ित किया जाता है। एक चक्र बनाने के लिए उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है।
पानी से ठंडा स्क्रॉल चिलर एक स्क्रॉल कंप्रेसर का उपयोग करने की विशेषता है, जो पारंपरिक पेंच और reciprocating कंप्रेसर की तुलना में अधिक ऊर्जा दक्षता है,और उच्च दक्षता और ऊर्जा की बचत की विशेषताओं हैइसी समय, जल-कूल्ड स्क्रॉल चिलर गर्मी को फैलाने के लिए जल-कूलिंग विधि को अपनाता है, जिसमें हवा-कूलिंग विधि की तुलना में बेहतर गर्मी फैलाव प्रभाव और कम शोर स्तर होता है।
उत्पादन विशेषताएं:
पानी से ठंडा स्क्रॉल चिलर एक आम प्रशीतन उपकरण है, इसकी मुख्य विशेषताओं में शामिल हैंः
1उच्च दक्षता और ऊर्जा की बचतःपानी से ठंडा स्क्रॉल चिलर एक स्क्रॉल कंप्रेसर को अपनाता है, जो उच्च दक्षता और ऊर्जा की बचत की विशेषता है।स्क्रॉल कंप्रेसर में ऊर्जा दक्षता अनुपात अधिक होता है.
2स्थिर और विश्वसनीय:पानी से ठंडा स्क्रॉल चिलर उच्च गुणवत्ता वाले कंप्रेसर और अन्य मुख्य घटकों का उपयोग करता है, इसलिए इसमें अच्छी स्थिरता और विश्वसनीयता है और यह लंबे समय तक स्थिर रूप से चल सकता है।
3.कम शोरःपानी से ठंडा स्क्रॉल चिलर उन्नत ध्वनि इन्सुलेशन तकनीक और शोर नियंत्रण डिजाइन को अपनाता है, इसलिए शोर कम है और आसपास के पर्यावरण और लोगों के जीवन में हस्तक्षेप नहीं करेगा।
4.लंबी सेवा जीवनःपानी से ठंडा स्क्रॉल चिलर के घटकों को अनुकूलित किया गया है और सख्ती से परीक्षण किया गया है, इसलिए उनके पास एक लंबा सेवा जीवन है और दीर्घकालिक स्थिर शीतलन आवश्यकताओं को पूरा कर सकते हैं।
5. आसान रखरखावःपानी से ठंडा रोल चिलर का डिजाइन रखरखाव और रखरखाव की सुविधा को ध्यान में रखता है, भागों को अलग करने और बदलने में आसान है, और रखरखाव लागत कम है।
6.व्यापक समायोजन रेंजःपानी से ठंडा स्क्रॉल चिलर शीतलन क्षमता की एक विस्तृत श्रृंखला प्रदान कर सकता है, विभिन्न शीतलन जरूरतों के अनुकूल हो सकता है, और अच्छा समायोजन प्रदर्शन है।
सामान्य तौर पर, पानी से ठंडा स्क्रॉल चिलर में उच्च दक्षता और ऊर्जा की बचत, स्थिरता और विश्वसनीयता, कम शोर, लंबी सेवा जीवन की विशेषताएं हैं।सुविधाजनक रखरखाव और व्यापक समायोजन रेंज, और उत्कृष्ट प्रदर्शन के साथ एक प्रशीतन उपकरण है।
कार्य सिद्धांत:
वाटर-कूल्ड स्क्रॉल चिलर शीतलन और वातानुकूलन प्रणालियों में प्रयुक्त एक शीतलन उपकरण है और इसका कार्य सिद्धांत निम्नानुसार हैः
संपीड़न चक्रःपानी से ठंडा खुला चिलर का शीतलन चक्र एक कंप्रेसर द्वारा किया जाता है।कंप्रेसर कम तापमान और कम दबाव शीतलक गैस में सोखता है और इसे उच्च तापमान और उच्च दबाव गैस में संपीड़ित करता हैइस प्रकार के उच्च तापमान और उच्च दबाव वाली गैस को एक हीट एक्सचेंजर द्वारा ठंडा किया जाता है ताकि उच्च तापमान और उच्च दबाव वाली गैस बन सके।
ताप विनिमय चक्रःउच्च तापमान और उच्च दबाव वाली गैस को हीट एक्सचेंजर में पानी के परिसंचरण द्वारा ठंडा किया जाता है। इस प्रकार, शीतलक गैस उच्च तापमान और निम्न दबाव वाली गैस बन जाती है।
विस्तार चक्रःउच्च तापमान और निम्न दबाव वाली शीतल गैस विस्तार वाल्व के माध्यम से वाष्पीकरण में प्रवेश करती है, जिससे निम्न तापमान और निम्न दबाव वाली शीतल गैस बनती है। वाष्पीकरण में,शीतलक गैस हवा से गर्मी को अवशोषित करती है, जिससे हवा ठंडी हो जाती है।
शीतलन चक्रःवाष्पीकरण में ठंडा होने के बाद, शीतलक गैस को फिर से कंप्रेसर में खींचा जाता है, जिससे एक नया शीतलन चक्र शुरू होता है।
जल परिसंचरण:पानी से ठंडा खुले चिलर में पानी का परिसंचरण शीतलन टॉवर और शीतलन जल पाइपलाइन के माध्यम से किया जाता है।शीतलक गैस गर्मी एक्सचेंजर में शीतलन पानी के साथ गर्मी का आदान प्रदान करता है, गर्मी को शीतलन जल में स्थानांतरित करता है और शीतलन जल का तापमान बढ़ाता है। शीतलन जल शीतलन टॉवर के स्प्रे सिस्टम के माध्यम से गुजरता है ताकि पानी का धुंध बन सके,जो हवा में गर्मी फैलाता हैठंडा करने वाला पानी ठंडा करने वाले टावर से गुजरने के बाद, इसे पानी के पंप के माध्यम से फिर से हीट एक्सचेंजर में घुमाया जाता है ताकि पानी का चक्र बन सके।
तकनीकी मापदंडः
| मॉडल | जेएलएसके-5एचपी | JLSK-10HP | जेएलएसके-15एचपी | जेएलएसके-20एचपी | जेएलएसके-25एचपी | जेएलएसके-30एचपी | जेएलएसके-40एचपी | JLSK-50HP | जेएलएसके-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू | 15.5 | 31 | 46.5 | 62 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| तापमान सीमा | 5°C~35°C(नीचे 0°Cअनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 4.1 | 8.1 | 12.4 | 16.5 | 20.2 | 24.6 | 32.2 | 40.3 | 48.5 | |
| ठंडा पानी | m3/h | 2.6 | 5.5 | 8.2 | 10.8 | 13.6 | 16 | 21.2 | 26.5 | 31.8 | |
| शीतलन जल | m3/h | 3.2 | 6.8 | 10.3 | 13.9 | 17.2 | 20.5 | 27.3 | 34.2 | 40.8 | |
| कंप्रेसर | प्रकार | पूरी तरह से बंद रोल/पिस्टन | |||||||||
| प्रारंभ विधि | Y-△ प्रारंभ | ||||||||||
| आउटपुट शक्ति | केडब्ल्यू | 3.8 | 7.5 | 11.3 | 15 | 18.8 | 22.5 | 30 | 37.5 | 45.5 | |
| रेफ्रिजरेंट | प्रकार | R-22/R407C/R410A | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| भरने की मात्रा | किलो | 2.5 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20.2 | 25 | 30 | |
| वाष्पीकरक | प्रकार | शेल और ट्यूब | |||||||||
| व्यास | में | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| कंडेनसर | प्रकार | शेल और ट्यूब | |||||||||
| व्यास | में | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटी-फ्रीज सुरक्षा, घुलनशील प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | ||||||||||
| आयाम | L | मिमी | 950 | 1260 | 1600 | 1600 | 1850 | 1850 | 2250 | 2250 | 2600 |
| W | मिमी | 500 | 650 | 650 | 700 | 700 | 700 | 850 | 850 | 850 | |
| H | मिमी | 1220 | 1220 | 1300 | 1300 | 1300 | 1360 | 1420 | 1420 | 1420 | |
| इकाई भार | किलो | 150 | 280 | 460 | 520 | 600 | 850 | 1050 | 1380 | 1550 | |
अनुप्रयोग उद्योगः
जल-कूल्ड स्क्रॉल चिलर का व्यापक रूप से विभिन्न उद्योगों में प्रशीतन और वातानुकूलन प्रणालियों में उपयोग किया जाता है, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1औद्योगिक प्रशीतन:पानी से ठंडा खुले चिलर का व्यापक रूप से औद्योगिक प्रशीतन के क्षेत्र में उपयोग किया जाता है, जैसे कि शीत भंडारण, दवा, रसायन, प्लास्टिक, रबर, इलेक्ट्रॉनिक्स, धातु विज्ञान, खाद्य,पेय और अन्य उद्योग.
2वाणिज्यिक वातानुकूलन:बड़े शॉपिंग मॉल, कार्यालय भवन, होटल, अस्पतालों आदि जैसी वाणिज्यिक इमारतों को इनडोर तापमान बनाए रखने के लिए पानी से ठंडा ओपन चिलर का उपयोग करने की आवश्यकता होती है।
3परिवहन:पानी से ठंडे खुले शीतलक परिवहन के क्षेत्र में भी व्यापक रूप से उपयोग किए जाते हैं, जैसे कि उच्च गति रेल, विमान, जहाज और अन्य वाहनों की शीतलन प्रणाली।
4ऊर्जा क्षेत्र:जल-कूल्ड ओपन चिलर का उपयोग ऊर्जा क्षेत्र में भी व्यापक रूप से किया जाता है, जैसे परमाणु ऊर्जा संयंत्र, पवन ऊर्जा उत्पादन, सौर ऊर्जा उत्पादन और अन्य क्षेत्र।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
पानी से ठंडा स्क्रॉल चिलरों के लिए तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
वाटर-कूल्ड स्क्रॉल चिलर पैक किए जाते हैं और मानक प्लाईवुड लकड़ी के बक्से में भेजे जाते हैं। सभी घटक एक फिल्म के साथ सुरक्षित और संरक्षित होते हैं,और इकाई को फिर आसान परिवहन के लिए एक पैलेट पर रखा जाता हैऔर सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग मार्क सूचना लेबल लगाएं।
क्या पानी से ठंडा स्क्रॉल चिलर का शीतलन प्रभाव परिवेश के तापमान से प्रभावित होगा?
हाँ, पानी से ठंडा स्क्रॉल चिलर का शीतलन प्रभाव परिवेश के तापमान से प्रभावित होगा।इसका कारण यह है कि पानी से ठंडा स्क्रॉल चिलर शीतल पदार्थ को संपीड़ित करके ठंडा करने के उद्देश्य को प्राप्त करता है, और शीतल द्रव की संपीड़न और विस्तार प्रक्रिया तापमान से संबंधित है। जब परिवेश का तापमान बढ़ता है, तो शीतल द्रव का वाष्पीकरण तापमान भी बढ़ता है,जिसके परिणामस्वरूप शीतलन प्रभाव में कमी आती है.
विशेष रूप से, जब परिवेश का तापमान बहुत अधिक होता है, तो पानी से ठंडा स्क्रॉल चिलर का शीतलन प्रभाव निम्नलिखित पहलुओं से प्रभावित होगाः
1कंप्रेसर की दक्षता में गिरावट:जब परिवेश का तापमान बढ़ता है, तो सर्द पदार्थ के संपीड़न को पूरा करने के लिए कंप्रेसर को अधिक ऊर्जा की आवश्यकता होती है, इसलिए इसकी दक्षता गिर जाएगी।
2.कंडेनसर का गर्मी फैलाव प्रभाव खराब है:उच्च तापमान और उच्च दबाव वाले शीतलक को उच्च दबाव वाले तरल पदार्थ में ठंडा करने के लिए पानी से ठंडा स्क्रॉल चिलर के कंडेनसर को गर्मी फैलाव की आवश्यकता होती है।और परिवेश के तापमान में वृद्धि कंडेनसर की गर्मी अपव्यय प्रभाव को कम करेगा, जिससे शीतलन प्रभाव प्रभावित होता है।
3वाष्पीकरक का शीतलन प्रभाव कमजोर हो जाता है:जब परिवेश का तापमान बढ़ता है, तो वाष्पीकरणकर्ता में शीतल द्रव का वाष्पीकरण तापमान भी बढ़ जाएगा, जिसके परिणामस्वरूप वाष्पीकरणकर्ता का शीतलन प्रभाव कमजोर हो जाएगा।
इसलिए, पानी से ठंडा स्क्रॉल चिलर का उपयोग करते समय, परिवेश के तापमान के प्रभाव को ध्यान में रखना आवश्यक है,और इसके शीतलन प्रभाव को सुनिश्चित करने के लिए डिजाइन और उपयोग में संबंधित उपाय करें.
