जेएलएसडब्ल्यू-70डी एमआरआई उपकरण के लिए पानी से ठंडा औद्योगिक चिलर रेफ्रिजरेटेड केन्द्रापसारक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSW-70D |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड स्क्रू चिलर | कंप्रेसर प्रकार: | स्क्रू कंप्रेसर |
|---|---|---|---|
| कंप्रेसर ब्रांड: | हनबेल | ठंडा करने की क्षमता: | 100-1000kW |
| नियंत्रण प्रणाली: | पीएलसी | नियंत्रक: | माइक्रोप्रोसेसर नियंत्रण |
| बाष्पीकरण करनेवाला: | खोल और ट्यूब | कंडेनसर: | खोल और ट्यूब |
| शोर स्तर: | कम शोर | सुरक्षा: | उच्च/निम्न दबाव, चरण उत्क्रमण, अधिभार, अति ताप, आदि। |
| शीतल: | R22/R407C/R134a | वोल्टेज: | 380V/3N/50Hz |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | रेफ्रिजरेटेड सेंट्रिफ्यूज वाटर कूल्ड इंडस्ट्रियल चिलर,एमआरआई वाटर कूल्ड इंडस्ट्रियल चिलर |
||
उत्पाद विवरण

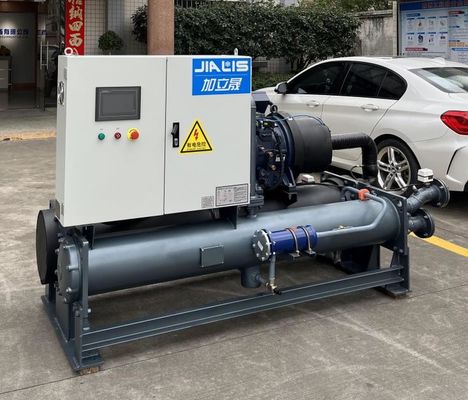

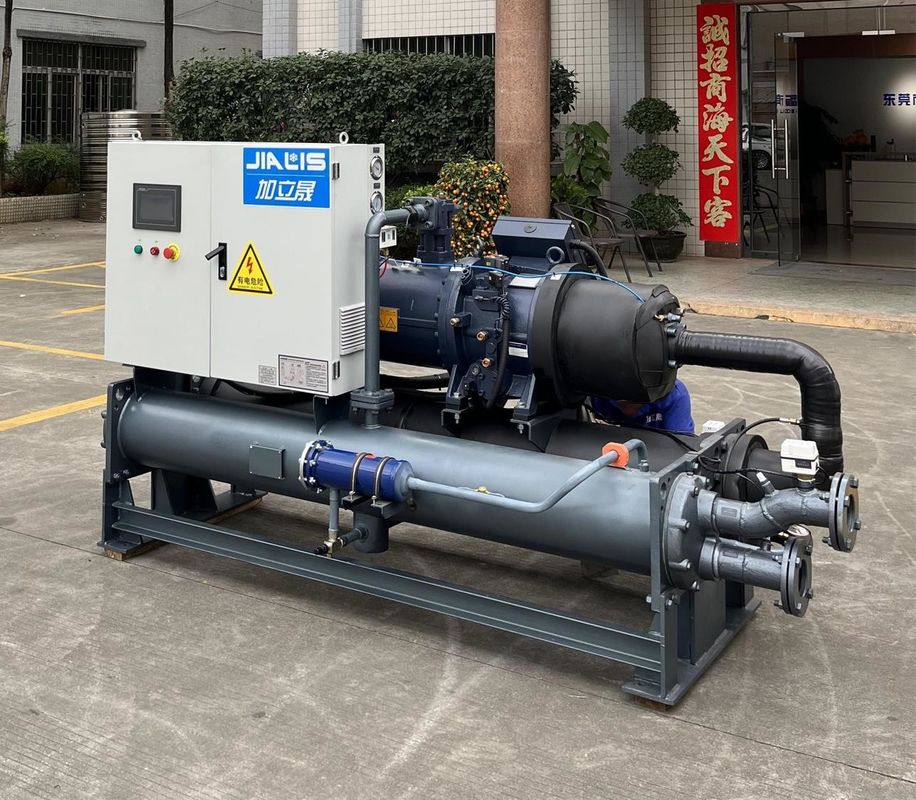

JLSW-70D वाटर कूल्ड स्क्रू चिलर एमआरआई उपकरण,सीटी स्कैनिंग उपकरण,प्रशीतित केन्द्रापसारक
उत्पाद का वर्णन:
पानी से ठंडा स्क्रू चिलर औद्योगिक उपयोग के लिए एक प्रकार का प्रशीतन उपकरण है, जिसका उपयोग मुख्य रूप से बड़ी इमारतों जैसे कारखानों के लिए शीतलन और वातानुकूलन सेवाएं प्रदान करने के लिए किया जाता है,व्यापारिक केन्द्रयह सर्कुलर रेफ्रिजरेंट द्वारा पानी का तापमान कम करता है, ताकि ठंडा पानी उस क्षेत्र में पहुंचाया जाए जिसे ठंडा करने के प्रभाव को प्राप्त करने के लिए ठंडा करने की आवश्यकता है,निर्जलीकरण और हवा को ताजा रखना.
पानी से ठंडा स्क्रू चिलर के मुख्य घटक कंप्रेसर, कंडेनसर, वाष्पीकरण और थ्रॉटल वाल्व हैं।जो शीतलक को संपीड़ित करके अपने तापमान और दबाव को बढ़ाता है, इसे कंडेनसर में गर्मी फैलाने और इसे ठंडा करने के लिए बनाता है, और फिर वाष्पीकरण में गर्मी को अवशोषित करता है और तापमान को कम करता है, जिससे ठंडे पानी का पुनर्चक्रण उपयोग होता है।
पानी से ठंडा स्क्रू चिलर में उच्च शीतलन दक्षता, बड़ी शीतलन क्षमता, स्थिर संचालन, कम शोर और आसान रखरखाव की विशेषताएं हैं।यह उन स्थानों के लिए उपयुक्त है जिन्हें बहुत ठंडा करने की आवश्यकता होती हैहालांकि, इसकी स्थापना और उपयोग की लागत उच्च है और इसके लिए बड़ी जगह और पावर एनर्जी सपोर्ट की आवश्यकता है।तो यह आम तौर पर बड़े पैमाने पर परियोजनाओं और वाणिज्यिक उद्देश्यों के लिए प्रयोग किया जाता है.
उत्पादन विशेषताएं:
पानी से ठंडा स्क्रू चिलर में निम्नलिखित विशेषताएं हैं:
1.उच्च प्रशीतन दक्षताःपानी से ठंडा स्क्रू चिलर एक स्क्रू कंप्रेसर का उपयोग करता है, जिसमें उच्च दक्षता, कम शोर, कम कंपन और अच्छी स्थिरता के फायदे हैं।यह जल्दी ठंडा हो सकता है और बड़े पैमाने पर प्रशीतन जरूरतों को पूरा कर सकते हैं.
2.बड़ी शीतलन क्षमताःपानी से ठंडा स्क्रू चिलर में बड़ी शीतलन क्षमता होती है और यह बड़ी मात्रा में शीतलन की आवश्यकता वाले स्थानों के लिए उपयुक्त है, जैसे बड़ी इमारतें और औद्योगिक विनिर्माण उद्यम।
3.अच्छी स्थिरता:पानी से ठंडा स्क्रू चिलर के कंप्रेसर, कंडेनसर और वाष्पीकरण जैसे प्रमुख घटक उच्च गुणवत्ता वाली सामग्री से बने होते हैं, जिनमें उच्च स्थायित्व और स्थिरता होती है।और लंबे समय तक स्थिर रूप से चल सकता है.
4.सरल रखरखाव:पानी से ठंडा स्क्रू चिलर का रखरखाव अपेक्षाकृत सरल होता है। इसके सामान्य संचालन को बनाए रखने के लिए इसे केवल नियमित सफाई, निरीक्षण और फिल्टर प्रतिस्थापन जैसे बुनियादी रखरखाव की आवश्यकता होती है।
5.पर्यावरण संरक्षण और ऊर्जा की बचत:पानी से ठंडा स्क्रू चिलर पर्यावरण के अनुकूल शीतल पदार्थों का उपयोग करता है और इसमें उच्च ऊर्जा दक्षता अनुपात है।यह अन्य प्रणालियों के साथ कनेक्शन नियंत्रण के माध्यम से ऊर्जा की बचत और पर्यावरण संरक्षण लाभों का एहसास कर सकते हैं.
6.अनुकूलन क्षमताःविभिन्न अवसरों और विभिन्न आवश्यकताओं की प्रशीतन आवश्यकताओं को पूरा करने के लिए आवश्यकताओं के अनुसार पानी से ठंडा स्क्रू चिलर को विभिन्न रूपों में जोड़ा जा सकता है।यह एक अत्यधिक लचीला प्रशीतन उपकरण है.
कार्य सिद्धांत:
पानी से ठंडा स्क्रू चिलर के काम करने के सिद्धांत में मुख्य रूप से संपीड़न, संघनक, विस्तार और वाष्पीकरण की चार प्रक्रियाएं शामिल हैं।
1.संपीड़न प्रक्रिया:स्क्रू कंप्रेसर की क्रिया के अधीन, सर्द पदार्थ को उच्च तापमान और उच्च दबाव वाली गैस में संकुचित किया जाता है, जबकि आसपास की गर्मी को अवशोषित किया जाता है।
2संक्षेपण प्रक्रिया:उच्च तापमान और उच्च दबाव वाले शीतल पदार्थ संघनक में प्रवेश करते हैं, और ठंडे पानी या आसपास की हवा के संपर्क में आने से, यह गर्मी उत्सर्जित करता है और उच्च दबाव वाले तरल में ठंडा हो जाता है।
3.विस्तार प्रक्रियाःउच्च दबाव वाले तरल शीतल पदार्थ गैस वाल्व के माध्यम से वाष्पीकरण में प्रवेश करते हैं, दबाव अचानक गिर जाता है,और तरल शीतल पदार्थ आसपास की गर्मी को अवशोषित करते हुए एक कम दबाव शीतल पदार्थ में फैलता है.
4.वाष्पीकरण प्रक्रिया:कम दबाव वाला शीतलक वाष्पीकरण में प्रवेश करता है, पानी या हवा के संपर्क में आने से आसपास की गर्मी को अवशोषित करता है, कम तापमान और कम दबाव वाले शीतलक में बदल जाता है,और संपीड़न प्रक्रिया में लौटता है.
इस तरह के चक्र प्रक्रिया के माध्यम से, पानी से ठंडा स्क्रू चिलर ठंडा पानी प्रदान कर सकता है जो ठंडा होने की आवश्यकता है ताकि शीतलन, निर्जलीकरण और हवा को ताजा रखने के प्रभावों को प्राप्त किया जा सके।उसी समय, पानी से ठंडा स्क्रू चिलर भी गर्मी की एक निश्चित मात्रा उत्सर्जित करेगा,जो कि सिस्टम के सामान्य संचालन को सुनिश्चित करने के लिए शीतलन टावरों या अन्य गर्मी अपव्यय उपकरण के माध्यम से फैलाने की आवश्यकता है.
तकनीकी मापदंडः
| मॉडल | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| टीआर | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| विद्युत धारा | ए | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | मिमी | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | मिमी | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| इकाई भार | किलो | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| मॉडल | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| टीआर | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| विद्युत धारा | ए | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | मिमी | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | मिमी | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| इकाई भार | किलो | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
अनुप्रयोग उद्योगः
चिकित्सा प्रयोगशालाओं और चिकित्सा उपकरणों में ऐसे कई उपकरण हैं जिनके लिए शीतलक और शीतलन कार्य प्रदान करने के लिए शीतलक की आवश्यकता होती है।निम्नलिखित कुछ आम तौर पर इस्तेमाल की जाने वाली चिकित्सा प्रयोगशालाओं और चिकित्सा उपकरणों हैं जिनके लिए शीतलक की आवश्यकता होती है:
1चुंबकीय अनुनाद इमेजिंग उपकरण (एमआरआई):एमआरआई उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए तापमान को कम करने के लिए शीतलक परिसंचरण प्रणाली में शीतलन जल का उपयोग करना आवश्यक है।
2सीटी स्कैनिंग उपकरण:सीटी स्कैनिंग उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए एक्स-रे ट्यूब के तापमान को कम करने के लिए शीतलन जल का उपयोग करना आवश्यक है।
3रासायनिक विश्लेषण उपकरण:चिकित्सा प्रयोगशालाओं में, कई रासायनिक विश्लेषण उपकरणों को उपकरण की सटीकता और स्थिरता सुनिश्चित करने के लिए उपकरण के अंदर तापमान को कम करने के लिए शीतलन पानी का उपयोग करने की आवश्यकता होती है।
4प्रशीतित केन्द्रापसारक:प्रशीतित केन्द्रापसारकों को प्रयोग में नमूनों की स्थिरता और सटीकता सुनिश्चित करने के लिए केन्द्रापसारक के ट्यूबों और रोटर्स को ठंडा करने के लिए शीतलक का उपयोग करना आवश्यक है।
5चिकित्सा शीत चिकित्सा उपकरण:चिकित्सा ठंड चिकित्सा उपकरण को उपकरण के अंदर तापमान को कम करने के लिए शीतलन पानी का उपयोग करने की आवश्यकता होती है ताकि ठंड चिकित्सा प्रभाव जैसे दर्द राहत और सूजन में कमी आए।
संक्षेप में, चिकित्सा प्रयोगशालाओं और चिकित्सा उपकरणों में शीतलक एक महत्वपूर्ण भूमिका निभाते हैं।जो उपकरण के सामान्य संचालन और प्रयोगात्मक परिणामों की सटीकता सुनिश्चित करने के लिए प्रशीतन और शीतलन कार्य प्रदान कर सकता है.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
चिकित्सा शीतलक के उपयोग के लिए सावधानी?
चिकित्सा शीतलक चिकित्सा उपकरण में सामान्य रूप से उपयोग किए जाने वाले प्रशीतन उपकरणों में से एक है।उपयोग के लिए कुछ सावधानियां निम्नलिखित हैं:
1स्थापना का स्थान:मेडिकल चिलर को सूखे, वेंटिलेटेड, धूल मुक्त, गैर संक्षारक गैस और उपयुक्त तापमान वाले स्थान पर स्थापित किया जाना चाहिए।
2बिजली के तार:मेडिकल चिलर का पावर वायरिंग राष्ट्रीय मानकों और निर्माता के नियमों का अनुपालन करना चाहिए। बिजली की विफलता या सुरक्षा दुर्घटना का कारण न बनने के लिए इसे इच्छा से न बदलें।
3शीतलन जल पाइपलाइन:मेडिकल चिलर की शीतलन जल पाइपलाइन को सही ढंग से स्थापित किया जाना चाहिए और रिसाव को रोकने के लिए इंटरफेस को फिक्स्ड किया जाना चाहिए। उपयोग से पहले जांचें कि पानी का मार्ग अवरुद्ध है या नहीं।
4रखरखाव:चिकित्सा शीतलक को उपकरण के सामान्य संचालन और सेवा जीवन को सुनिश्चित करने के लिए नियमित रूप से साफ, कीटाणुरहित और रखरखाव किया जाना चाहिए।
5तापमान नियंत्रण:चिकित्सा शीतलक को आवश्यक तापमान सेटिंग के अनुसार समायोजित किया जाना चाहिए ताकि शीतलन जल की स्थिरता सुनिश्चित हो सके।
6सुरक्षित संचालन:चिकित्सा शीतलक को उपकरण की विफलता या दुर्घटनाओं को रोकने के लिए उपयोग के दौरान सुरक्षित संचालन पर ध्यान देना चाहिए।
7. अधिभार की रोकथाम:चिकित्सा शीतलक को प्रयोग के दौरान अतिभार से बचना चाहिए, ताकि उपकरण के जीवन और उपयोग प्रभाव को प्रभावित न किया जा सके।
संक्षेप में, चिकित्सा शीतलक का सही उपयोग चिकित्सा उपकरणों के सामान्य संचालन को सुनिश्चित कर सकता है और चिकित्सा सेवाओं की गुणवत्ता और दक्षता में सुधार कर सकता है।आपको चिकित्सा शीतलक की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए उपरोक्त बिंदुओं पर ध्यान देना चाहिए.
