JLSW-105D गर्म प्रेस वैक्यूम भट्ठी के लिए औद्योगिक पानी ठंडा पेंच चिलर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSW-105D |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | वाटर कूल्ड स्क्रू चिलर | ठंडा करने का तापमान: | 5 ℃ -35 ℃ |
|---|---|---|---|
| कंप्रेसर प्रकार: | स्क्रू कंप्रेसर | कंप्रेसर ब्रांड: | हनबेल |
| ठंडा करने की क्षमता: | 100-1000kW | नियंत्रण प्रणाली: | पीएलसी |
| नियंत्रक: | माइक्रोप्रोसेसर नियंत्रण | बाष्पीकरण करनेवाला: | खोल और ट्यूब |
| कंडेनसर: | खोल और ट्यूब | शोर स्तर: | ≤75dB(ए) |
| सुरक्षा: | कंप्रेसर अधिभार, उच्च/निम्न दबाव, जल प्रवाह, चरण अनुक्रम, एंटी-फ्रीजिंग | शीतल: | R22/R407C/R134A/R410A |
| वोल्टेज: | 380V/3N/50Hz | विद्युत आपूर्ति: | 380V/3N/50Hz |
| वारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | पानी से ठंडा पेंच चिलर औद्योगिक,हॉट प्रेस वाटर कूल्ड स्क्रू चिलर,वैक्यूम फर्नेस पानी से ठंडा औद्योगिक शीतलक |
||
उत्पाद विवरण

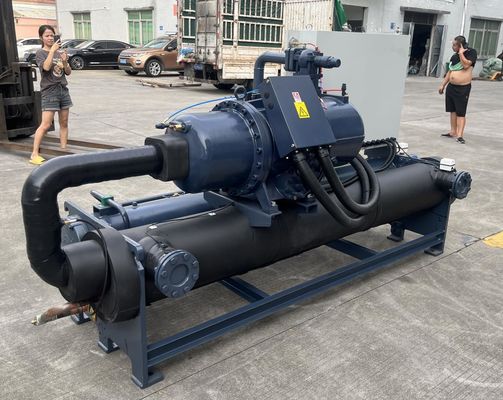

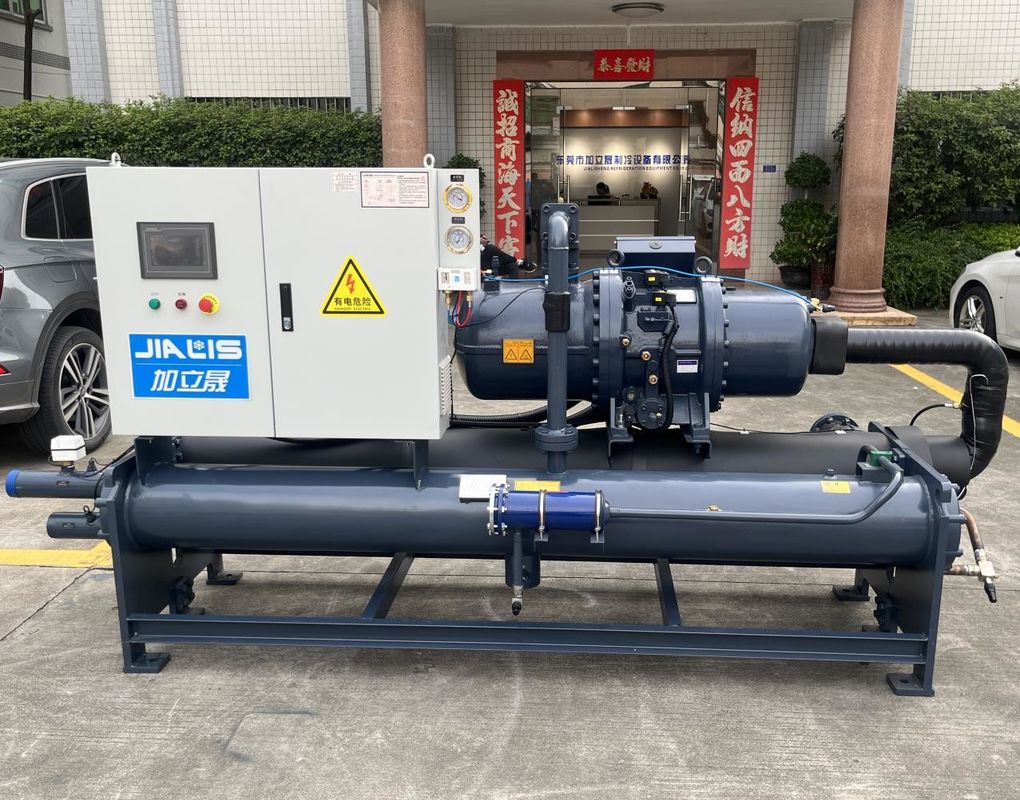

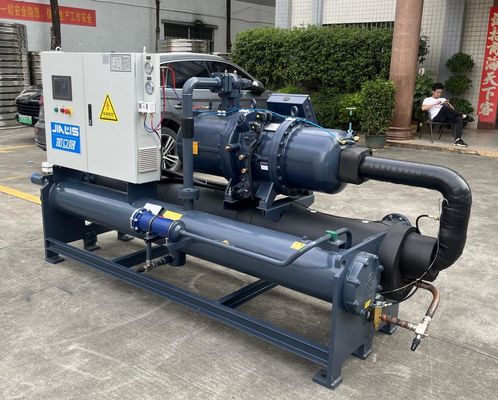

JLSW-105D वाटर कूल्ड स्क्रू चिलर इलेक्ट्रोड कोटिंग मशीन, हॉट प्रेस, वैक्यूम फर्नेस, बैटरी पैकेजिंग उपकरण
उत्पाद का वर्णन:
पानी से ठंडा स्क्रू चिलर एक सामान्य शीतलन उपकरण है, जो स्क्रू कंप्रेसर और पानी से ठंडा गर्मी अपव्यय तकनीक को जोड़ती है। यह मुख्य रूप से स्क्रू कंप्रेसर, कंडेनसर,वाष्पीकरक, शीतलन जल परिसंचरण प्रणाली और नियंत्रण प्रणाली।
निम्नलिखित एक पानी से ठंडा स्क्रू चिलर का सामान्य विवरण हैः
1. पेंच कंप्रेसरःपानी से ठंडा स्क्रू चिलर मुख्य संपीड़न उपकरण के रूप में एक स्क्रू कंप्रेसर का उपयोग करता है।शिकंजा कंप्रेसर दबाव और तापमान बढ़ाने के लिए दो intermeshing शिकंजा रोटर्स के माध्यम से शीतल पदार्थ संपीड़ितपेंच कंप्रेसर अत्यधिक कुशल, विश्वसनीय और स्थिर शीतलन प्रदान कर सकते हैं।
2कंडेनसर:कंडेनसर पानी से ठंडा स्क्रू चिलर का रेडिएटर हिस्सा है, जिसका उपयोग कंप्रेसर द्वारा संपीड़ित उच्च-तापमान और उच्च-दबाव शीतलक को गर्मी जारी करने और ठंडा करने के लिए किया जाता है।संघनक आमतौर पर पाइप और पंखों की संरचना को अपनाता है, और सर्द पदार्थ को बहते पानी के प्रवाह से दूर किया जाता है और ठंडा किया जाता है।
3वाष्पीकरण:वाष्पीकरक पानी से ठंडा स्क्रू चिलर का शीतलन भाग है, जिसका उपयोग ठंडा उपकरण या प्रणाली द्वारा उत्पन्न गर्मी को अवशोषित करने के लिए किया जाता है। वाष्पीकरक में,शीतलक द्रव से गैस में बदल जाता है, गर्मी को अवशोषित करता है और इसे दूर ले जाता है, जिससे उपकरण या प्रणाली का तापमान कम हो जाता है।
4शीतलन जल परिसंचरण प्रणाली:पानी से ठंडा स्क्रू चिलर शीतलन जल परिसंचरण प्रणाली के माध्यम से शीतलन प्रभाव बनाए रखता है। परिसंचरण जल पंप संघनक से शीतलन जल खींचता है,और गर्मी को अवशोषित करने के लिए वाष्पीकरण से गुजरने के बाद, यह गर्मी को दूर करने के लिए कंडेनसर में वापस बहती है, एक चक्र बनाती है।
5नियंत्रण प्रणाली:पानी से ठंडा स्क्रू चिलर आमतौर पर शीतलन प्रक्रिया की निगरानी और विनियमन के लिए उन्नत नियंत्रण प्रणालियों से लैस होते हैं। नियंत्रण प्रणाली तापमान नियंत्रण, दबाव नियंत्रण,चिलर के स्थिर संचालन और कुशल प्रदर्शन को सुनिश्चित करने के लिए प्रवाह नियंत्रण और अन्य कार्य.
यह ध्यान दिया जाना चाहिए कि पानी से ठंडा स्क्रू चिलर को इसके सामान्य संचालन को सुनिश्चित करने के लिए स्थिर जल आपूर्ति और जल निकासी प्रणाली की आवश्यकता होती है। इसके अतिरिक्त, विशिष्ट अनुप्रयोग आवश्यकताओं के अनुसार,पानी से ठंडा स्क्रू चिलर भी अतिरिक्त कार्यों से सुसज्जित किया जा सकता है, जैसे कई इकाइयों का संयुक्त संचालन, ऊर्जा दक्षता अनुकूलन आदि।
उत्पादन विशेषताएं:
पानी से ठंडा स्क्रू चिलर के फायदे:
1. ताप अपव्यय दक्षता:पानी से ठंडा स्क्रू चिलर पानी के कूलर के माध्यम से शीतलन जल में गर्मी स्थानांतरित करता है, और फिर शीतलन जल परिसंचरण प्रणाली के माध्यम से गर्मी को छोड़ देता है।पानी की उच्च विशिष्ट ताप क्षमता के कारण, जल शीतलन में आमतौर पर उच्च गर्मी अपव्यय दक्षता होती है और यह गर्मी को अधिक प्रभावी ढंग से हटा सकती है।
2सिस्टम स्थिरताःजल शीतलन प्रणाली हवा शीतलन प्रणाली की तुलना में अधिक स्थिर है। पानी से ठंडा पेंच शीतलक पानी परिसंचरण प्रणाली के माध्यम से एक स्थिर शीतलन पानी का तापमान प्रदान कर सकते हैं,और परिवेश के तापमान और आर्द्रता में परिवर्तन के प्रति संवेदनशील नहीं हैइससे जल-कूल्ड सिस्टम लंबे समय तक चलने वाले और तापमान नियंत्रित अनुप्रयोगों के लिए अधिक उपयुक्त हो जाते हैं।
3चुपचाप संचालन:पानी से ठंडा स्क्रू कूलर आमतौर पर हवा से ठंडा कूलर की तुलना में अधिक शांत होते हैं।इनडोर वातावरण पर शोर का प्रभाव छोटा है, और यह उच्च शोर आवश्यकताओं वाले स्थानों के लिए उपयुक्त है।
कार्य सिद्धांत:
पानी से ठंडा स्क्रू चिलर के काम करने के सिद्धांत में मुख्य रूप से संपीड़न, संघनक, विस्तार और वाष्पीकरण की चार प्रक्रियाएं शामिल हैं।
1संपीड़न प्रक्रियाःस्क्रू कंप्रेसर की क्रिया के अधीन, सर्द पदार्थ को उच्च तापमान और उच्च दबाव वाली गैस में संकुचित किया जाता है, जबकि आसपास की गर्मी को अवशोषित किया जाता है।
2संक्षेपण प्रक्रिया:उच्च तापमान और उच्च दबाव वाले शीतल पदार्थ संघनक में प्रवेश करते हैं, और ठंडे पानी या आसपास की हवा के संपर्क में आने से, यह गर्मी उत्सर्जित करता है और उच्च दबाव वाले तरल में ठंडा हो जाता है।
3विस्तार प्रक्रिया:उच्च दबाव वाले तरल शीतल पदार्थ गैस वाल्व के माध्यम से वाष्पीकरण में प्रवेश करते हैं, दबाव अचानक गिर जाता है,और तरल शीतल पदार्थ आसपास की गर्मी को अवशोषित करते हुए एक कम दबाव शीतल पदार्थ में फैलता है.
4वाष्पीकरण प्रक्रियाःकम दबाव वाला शीतलक वाष्पीकरण में प्रवेश करता है, पानी या हवा के संपर्क में आने से आसपास की गर्मी को अवशोषित करता है, कम तापमान और कम दबाव वाले शीतलक में बदल जाता है,और संपीड़न प्रक्रिया में लौटता है.
इस तरह के चक्र प्रक्रिया के माध्यम से, पानी से ठंडा स्क्रू चिलर ठंडा पानी प्रदान कर सकता है जो ठंडा होने की आवश्यकता है ताकि शीतलन, निर्जलीकरण और हवा को ताजा रखने के प्रभावों को प्राप्त किया जा सके।उसी समय, पानी से ठंडा स्क्रू चिलर भी गर्मी की एक निश्चित मात्रा उत्सर्जित करेगा,जो कि सिस्टम के सामान्य संचालन को सुनिश्चित करने के लिए शीतलन टावरों या अन्य गर्मी अपव्यय उपकरण के माध्यम से फैलाने की आवश्यकता है.
तकनीकी मापदंडः
| मॉडल | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| टीआर | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| विद्युत धारा | ए | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | मिमी | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | मिमी | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| इकाई भार | किलो | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| मॉडल | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| टीआर | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| विद्युत धारा | ए | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | मिमी | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | मिमी | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| इकाई भार | किलो | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
अनुप्रयोग उद्योगः
बैटरी विनिर्माण प्रक्रिया में, निम्न उपकरणों और वर्कपीस को ठंडा करने के लिए चिलर का प्रयोग किया जा सकता है:
1इलेक्ट्रोड कोटिंग मशीनःइलेक्ट्रोड कोटिंग मशीन का उपयोग बैटरी के इलेक्ट्रोड शीट पर इलेक्ट्रोड सामग्री कोटिंग के लिए किया जाता है। इस प्रक्रिया के दौरान कोटिंग मशीन गर्मी उत्पन्न करती है,जिसे कोटिंग प्रक्रिया की स्थिरता और इलेक्ट्रोड शीट की गुणवत्ता बनाए रखने के लिए ठंडा करने की आवश्यकता होती हैचिलर का उपयोग रोलर और कोटिंग हेड भाग को ठंडा करने के लिए किया जा सकता है ताकि यह सुनिश्चित किया जा सके कि तापमान को उचित सीमा के भीतर नियंत्रित किया जाए।
2गर्म प्रेस:गर्म प्रेस का उपयोग बैटरी शीट बनाने के लिए इलेक्ट्रोड शीट, विभाजक, वर्तमान कलेक्टर और अन्य घटकों को गर्म प्रेस करने के लिए किया जाता है। गर्म प्रेसिंग प्रक्रिया के दौरान,उच्च तापमान और दबाव के कारण, बहुत गर्मी उत्पन्न होगी। The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. वैक्यूम ओवन:बैटरी विनिर्माण में कुछ प्रक्रियाओं को वैक्यूम वातावरण में करने की आवश्यकता होती है, जैसे कि सुखाने और सिंटरिंग।इन प्रक्रियाओं के दौरान वैक्यूम भट्टियां गर्मी उत्पन्न करती हैं और वैक्यूम भट्टियों के अंदर स्थिर तापमान बनाए रखने के लिए ठंडा करने की आवश्यकता होती हैप्रसंस्करण स्थिरता और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए कूलिंग सिस्टम को ठंडा करने के लिए चिलर का उपयोग किया जा सकता है।
4बैटरी पैकेजिंग उपकरण:बैटरी निर्माण के अंतिम चरण में बैटरी को पैकेज करने की आवश्यकता होती है, जैसे कि धातु के आवरणों या प्लास्टिक के आवरणों में। पैकेजिंग प्रक्रिया के दौरान, बैटरी को पैकेज करने की आवश्यकता होती है।कुछ उपकरण गर्मी उत्पन्न करेंगे और पैकेजिंग प्रक्रिया की स्थिरता और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए ठंडा करने की आवश्यकता होगीचिलर का उपयोग पैकेजिंग उपकरण को ठंडा करने और तापमान को उचित सीमा के भीतर बनाए रखने के लिए किया जा सकता है।
यह उपकरण और कार्यक्षेत्र बैटरी निर्माण प्रक्रिया के दौरान गर्मी उत्पन्न करने में शामिल हैं,और प्रक्रिया की स्थिरता और उत्पाद की गुणवत्ता बनाए रखने के लिए शीतलक द्वारा ठंडा किया जाना चाहिएचिलर बैटरी विनिर्माण उद्योग में महत्वपूर्ण भूमिका निभाते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
चिलर कैसे सुनिश्चित करता है कि बैटरी चार्ज-डिचार्ज चक्र परीक्षण के दौरान परीक्षण वातावरण का तापमान स्थिर हो?
बैटरी चार्ज और डिस्चार्ज चक्र परीक्षण में, चिलर निम्नलिखित तरीकों से परीक्षण वातावरण की तापमान स्थिरता सुनिश्चित कर सकता हैः
1शीतलन परीक्षण उपकरण:चार्ज-डिस्चार्ज चक्र परीक्षण में आमतौर पर परीक्षण उपकरण जैसे परीक्षण बेंच, परीक्षण स्लॉट आदि का उपयोग शामिल होता है।चिलर परीक्षण उपकरण के शीतलन प्रणाली को ठंडा करके परीक्षण उपकरण के तापमान को नियंत्रित कर सकता हैशीतलन परीक्षण उपकरण उपकरण के अति ताप से रोकता है और परीक्षण परिणामों की सटीकता को प्रभावित करता है।
2बैटरी का नमूना ठंडा करें:चार्ज-डिस्चार्ज चक्र परीक्षण के दौरान, बैटरी का नमूना गर्मी उत्पन्न करेगा। चिलर बैटरी के नमूने के तापमान को ठंडा करके नियंत्रित कर सकता है। Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3तापमान नियंत्रण प्रणालीःशीतलक आमतौर पर एक तापमान नियंत्रण प्रणाली से लैस होते हैं जो शीतल द्रव या ठंडे पानी के तापमान को सटीक रूप से नियंत्रित कर सकता है।उपयुक्त तापमान सेटिंग और नियंत्रण मापदंडों को सेट करके, चिलर परीक्षण आवश्यकताओं और नमूना विशेषताओं के अनुसार परीक्षण वातावरण के तापमान को स्थिर रूप से बनाए रख सकता है।
4तापमान सेंसर और फीडबैक नियंत्रणःThe chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalइस प्रकार, तापमान के बंद-लूप नियंत्रण को महसूस किया जा सकता है, ताकि परीक्षण वातावरण का तापमान पूर्व निर्धारित सीमा के भीतर स्थिर हो सके।
उपरोक्त विधियों के माध्यम से, चिलर बैटरी चार्ज और डिस्चार्ज चक्र परीक्षण के दौरान परीक्षण वातावरण का तापमान स्थिर सुनिश्चित करने के लिए एक स्थिर शीतलन प्रभाव प्रदान कर सकता है।यह बैटरी प्रदर्शन मूल्यांकन और जीवनकाल भविष्यवाणी के लिए विश्वसनीय डेटा प्रदान करते हुए परीक्षण परिणामों की सटीकता और दोहराव सुनिश्चित करता है.
