JLSS-5HP औद्योगिक लेजर चिलर CO2 लेजर डायोड लेजर फाइबर लेजर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | जेएलएसएस-5एचपी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 500 इकाइयां |
|
विस्तार जानकारी |
|||
| कंप्रेसर प्रकार: | स्क्रॉल/पिस्टन | नियंत्रण विधा: | चालू/बंद/पीआईडी |
|---|---|---|---|
| ठंडा करने की क्षमता: | 3-30kw | ठंडा करने का तरीका: | एयर-कूल्ड / वाटर-कूल्ड |
| DIMENSIONS: | अनुकूलित | शोर स्तर: | ≤55dB (ए) |
| विद्युत आपूर्ति: | 220V/380V/50HZ/60HZ | उत्पाद का नाम: | लेजर वॉटर चिलर |
| संरक्षण कार्य: | उच्च/निम्न दबाव/अधिभार/प्रवाह/निम्न जल स्तर/उच्च तापमान | पंप का दबाव: | 0.03 एमपीए-0.8 एमपीए |
| शीतल: | R22/R134a/R407c/R410a | तापमान नियंत्रण सीमा: | 5 ℃ -35 ℃ |
| तापमान स्थिरता: | ± 0.5 ℃ | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | JLSS-5HP औद्योगिक लेजर चिलर,औद्योगिक लेजर चिलर CO2 लेजर,औद्योगिक लेजर चिलर डायोड लेजर |
||
उत्पाद विवरण

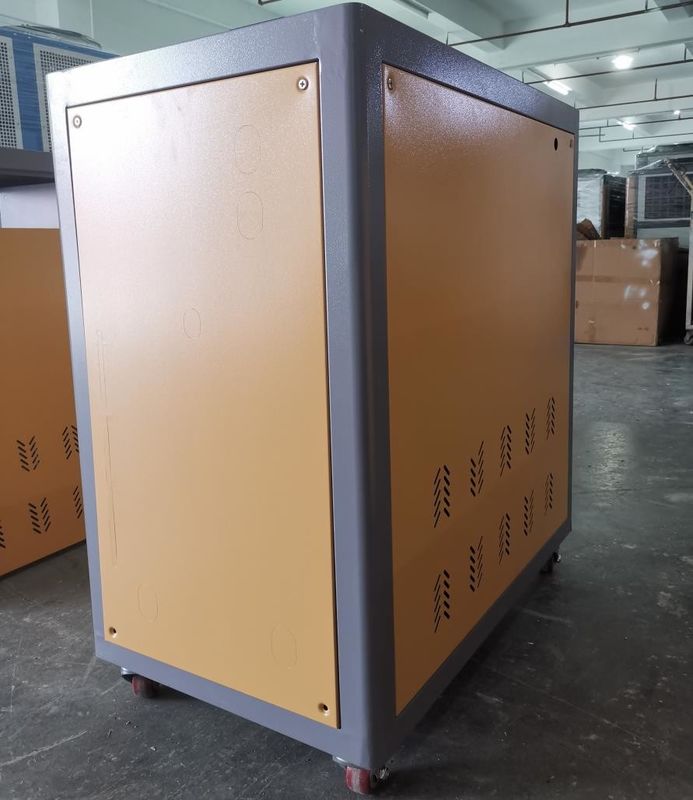

जेएलएसएस-5एचपी छोटा पानी से ठंडा लेजर चिलर CO2 लेजर, ठोस अवस्था लेजर, डायोड लेजर, फाइबर लेजर
उत्पाद का वर्णन:
छोटा पानी से ठंडा लेजर चिलर लेजर उपकरण को ठंडा करने के लिए उपयोग किया जाने वाला एक उपकरण है। यह लेजर के स्थिर संचालन को सुनिश्चित करने के लिए पानी ठंडा करने के माध्यम से लेजर द्वारा उत्पन्न गर्मी को दूर करता है।
आम तौर पर, एक छोटे पानी से ठंडा लेजर चिलर में निम्नलिखित घटक होते हैंः
1. जल शीतलन इकाई:जिसमें पानी के पंप, हीट एक्सचेंजर, शीतलन पंखे और अन्य घटक शामिल हैंलेजर द्वारा उत्पन्न गर्मी को पानी में ले जाने और गर्मी एक्सचेंजर के माध्यम से गर्मी को हवा में फैलाने के लिए प्रयोग किया जाता है.
2पानी का टैंक:एक कंटेनर जिसका उपयोग शीतलन जल को संग्रहीत करने के लिए किया जाता है, आमतौर पर एक निश्चित क्षमता और शीतलन जल स्तर की निगरानी के कार्य के साथ।
3शीतलन जल पाइपलाइन:पानी के टैंक से लेजर के शीतलन घटक में शीतलन जल का परिवहन और लेजर से गर्म पानी को बंद शीतलन चक्र बनाने के लिए बाहर निकालना।
4नियंत्रण प्रणाली:तापमान सेंसर, जल स्तर सेंसर, पंखे नियंत्रण आदि सहित पानी से ठंडा इकाइयों के संचालन की निगरानी और नियंत्रण के लिए प्रयोग किया जाता है।
छोटे पानी से ठंडा लेजर चिलर आमतौर पर छोटे आकार के होते हैं और ऐसे अनुप्रयोगों के लिए उपयुक्त होते हैं जहां लेजर शक्ति कम होती है या मात्रा कम होती है।इसका मुख्य कार्य अति ताप के कारण उपकरण क्षति या प्रदर्शन में गिरावट को रोकने के लिए एक सुरक्षित सीमा के भीतर लेजर के तापमान को बनाए रखना है.
यह ध्यान दिया जाना चाहिए कि छोटे पानी से ठंडा लेजर चिलर के विभिन्न मॉडल और ब्रांडों में प्रदर्शन और विनिर्देशों में अंतर हो सकता है,और विशिष्ट चयन वास्तविक जरूरतों और लेजर उपकरण आवश्यकताओं के आधार पर मूल्यांकन किया जाना चाहिए.
उत्पादन विशेषताएं:
छोटे लेजर चिलरों में निम्नलिखित विशेषताएं हैंः
1संकुचित आकारःबड़े लेजर चिलरों की तुलना में छोटे लेजर चिलर छोटे होते हैं और कम जगह लेते हैं। वे सीमित स्थानों में उपयोग के लिए उपयुक्त होते हैं और स्थानांतरित और स्थापित करना आसान होता है।
2. हल्के और पोर्टेबल:छोटे लेजर चिलर आमतौर पर हल्के डिजाइन और अपेक्षाकृत हल्के वजन के होते हैं, जिससे उन्हें ले जाना और स्थानांतरित करना आसान हो जाता है। वे उन अवसरों के लिए उपयुक्त हैं जिन्हें अक्सर स्थानांतरित करने की आवश्यकता होती है।
3. उच्च गर्मी अपव्यय प्रभावःयद्यपि यह एक छोटा उपकरण है, छोटे लेजर चिलर में आमतौर पर प्रभावी गर्मी अपव्यय क्षमताएं होती हैं,जो लेजर द्वारा उत्पन्न गर्मी को कुशलता से फैला सकता है और लेजर के स्थिर संचालन को बनाए रख सकता है.
4उच्च ऊर्जा दक्षताःछोटे लेजर चिलर आमतौर पर उन्नत प्रशीतन प्रौद्योगिकी और ऊर्जा-बचत डिजाइन का उपयोग करते हैं, उच्च ऊर्जा दक्षता अनुपात है, और शीतलन प्रभाव को बनाए रखते हुए ऊर्जा की खपत को कम कर सकते हैं।
5आसान नियंत्रण:छोटे लेजर चिलर आमतौर पर एक सरल और उपयोग करने में आसान नियंत्रण इंटरफ़ेस से लैस होते हैं, जिसका संचालन करना आसान होता है।उपयोगकर्ता आसानी से शीतलन मापदंडों को सेट और समायोजित कर सकते हैं और उपकरण की परिचालन स्थिति की निगरानी कर सकते हैं.
6. कम शोरःछोटे लेजर चिलर ज्यादातर शोर पैदा करने और कार्य वातावरण और उपयोगकर्ताओं के लिए हस्तक्षेप को कम करने के लिए एक चुप डिजाइन को अपनाते हैं।
यह ध्यान रखना महत्वपूर्ण है कि छोटे लेजर चिलर के विभिन्न ब्रांडों और मॉडलों में विशेषताओं और कार्यों में अंतर हो सकता है।आप व्यापक रूप से लेजर उपकरणों की वास्तविक जरूरतों और आवश्यकताओं के आधार पर विभिन्न कारकों पर विचार कर सकते हैं, और उपयुक्त मॉडल और ब्रांड चुनें।
कार्य सिद्धांत:
पानी से ठंडा होने वाले शीतलक का कार्य सिद्धांत कम तापमान और कम दबाव वाले शीतलक गैस को कंप्रेसर के माध्यम से उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करना है।और फिर एक उच्च दबाव तरल में संघनित करने के लिए संघनक के माध्यम से उच्च तापमान और उच्च दबाव गैस विकिरण, और फिर उच्च दबाव तरल बनाने के लिए विस्तार वाल्व पारित यह एक कम दबाव तरल में विस्तार और प्रवाहित करने के लिए वाष्पीकरण में ठंडा चक्र पूरा करने के लिए।
पानी से ठंडा होने वाले शीतलक में, ठंडा करने के माध्यम के रूप में पानी का उपयोग किया जाता है और पानी की पाइपलाइन के माध्यम से शीतलन उपकरण से जुड़ा होता है,और शीतलक गैस गर्मी अपव्यय के बाद गर्मी को अवशोषित करती है और इसे कम तापमान और कम दबाव वाली गैस में बदल देती है, इस प्रकार शीतलन का एहसास होता है।
|
1 कंप्रेसर |
5 वाष्पीकरक |
9 तापमान सेंसर |
13 बायपास वाल्व |
|
2 कंडेनसर |
6 गेंद वाल्व |
10 पानी का टैंक |
14 निम्न वोल्टेज नियंत्रक |
|
3 फिल्टर ड्रायर |
7 एंटीफ्रीज स्विच |
11 पानी के पंप के प्रेशर गेज |
15 उच्च वोल्टेज नियंत्रक |
|
4 विस्तार वाल्व |
8 फ्लोट स्विच |
12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | जेएलएसएस-25एचपी | जेएलएसएस-30एचपी | JLSS-40HP | JLSS-50HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| सिर | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| वाष्पीकरक | प्रवाह | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| जल क्षमता | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| कंप्रेसर | प्रकार | m3/h | कुशल तांबे के खोल और ट्यूब प्रकार | |||||||
| प्रवाह | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| व्यास | इंच | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | मिमी | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | मिमी | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| इकाई भार | किलो | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
अनुप्रयोग उद्योगः
कई लेजर उपकरणों को अपने ऑपरेटिंग तापमान की स्थिरता बनाए रखने के लिए एक चिलर के उपयोग की आवश्यकता होती है। निम्नलिखित कुछ सामान्य लेजर उपकरण हैं जिन्हें चिलर के उपयोग की आवश्यकता होती हैः
1. CO2 लेजर:CO2 लेजर ऑपरेशन के दौरान बहुत अधिक गर्मी उत्पन्न करता है और इसे शीतलन प्रणाली के माध्यम से दूर करने की आवश्यकता होती है।शीतलक अक्सर लेजर ट्यूब और अन्य महत्वपूर्ण घटकों के तापमान को स्थिर रखने के लिए CO2 लेजर के लिए ठंडा पानी प्रदान करने के लिए उपयोग किया जाता है.
2ठोस लेजर:ठोस लेजर, जैसे कि Nd:YAG लेजर और Ti:sapphire लेजर, को भी अपने ऑपरेटिंग तापमान को नियंत्रित करने के लिए एक शीतलन प्रणाली की आवश्यकता होती है।चिलर का उपयोग लेजर आउटपुट की स्थिरता और प्रदर्शन बनाए रखने के लिए ठोस लेजर क्रिस्टल या लेजर मीडिया के लिए शीतलन प्रदान करने के लिए किया जा सकता है.
3डायोड लेजर:डायोड लेजर एक सामान्य प्रकार का लेजर है जिसे आमतौर पर अपने ऑपरेटिंग तापमान को बनाए रखने के लिए ठंडा करने की आवश्यकता होती है।चिलर का उपयोग डायोड लेजर के लेजर डायोड सरणी को ठंडा करने के लिए किया जा सकता है ताकि ओवरहीटिंग और प्रदर्शन में गिरावट को रोका जा सके.
4फाइबर लेजर:फाइबर लेजर भी काम करते समय कुछ मात्रा में गर्मी उत्पन्न करता है और स्थिर संचालन तापमान बनाए रखने के लिए इसे ठंडा करने की आवश्यकता होती है।कुछ फाइबर लेजर फाइबर और लेजर के अन्य घटकों को ठंडा करके तापमान को नियंत्रित करने के लिए एक शीतलन प्रणाली के रूप में एक चिलर का उपयोग करते हैं.
ये केवल कुछ सामान्य प्रकार के लेजर उपकरण हैं जिन्हें ठंडा करने के लिए चिलर की आवश्यकता होती है। विशिष्ट लेजर उपकरण मॉडल और निर्माताओं के पास अलग-अलग आवश्यकताएं और मार्गदर्शन हो सकते हैं,तो जब खरीद और एक लेजर उपकरण का उपयोग, यह निर्धारित करने के लिए कि क्या एक चिलर की आवश्यकता है और कैसे ठीक से कॉन्फ़िगर करने और शीतलन प्रणाली का उपयोग करने के लिए अपने निर्देश पुस्तिका और निर्माता की सिफारिशों का संदर्भ लेना सबसे अच्छा है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
क्या आप मुझे बता सकते हैं कि शीतलन प्रणाली को सही ढंग से कैसे कॉन्फ़िगर और उपयोग किया जाए?
शीतलन प्रणाली के विन्यास और उपयोग के लिए, निम्नलिखित कुछ सामान्य दिशानिर्देश हैंः
1अपने लेजर उपकरण की शीतलन आवश्यकताओं को समझें:सबसे पहले, लेजर उपकरण की शीतलन आवश्यकताओं और सिफारिशों को समझने के लिए लेजर उपकरण के निर्देश पुस्तिका और निर्माता के दिशानिर्देशों को ध्यान से पढ़ें।विभिन्न लेजर उपकरणों में विभिन्न तापमान और प्रवाह आवश्यकताएं हो सकती हैं, जिन्हें उपकरण के विनिर्देशों और आवश्यकताओं के अनुसार कॉन्फ़िगर करने की आवश्यकता है।
2उपयुक्त चिलर चुनें:लेजर उपकरण के लिए उपयुक्त एक चिलर चुनें। इसकी शीतलन क्षमता लेजर उपकरण के गर्मी उत्पादन को पूरा करने में सक्षम होनी चाहिए।शक्ति के संदर्भ में शीतलक की शक्ति और शीतलन क्षमता चुनेंलेजर उपकरण की गर्मी उत्सर्जन और शीतलन आवश्यकताओं को ध्यान में रखते हुए सुनिश्चित करें कि शीतलक पर्याप्त प्रवाह और तापमान नियंत्रण सीमा प्रदान कर सके।
3. शीतलन प्रणाली स्थापित करेंःलेजर उपकरण और चिलर की आवश्यकताओं के अनुसार शीतलन प्रणाली को सही ढंग से स्थापित करें।सुनिश्चित करें कि शीतलन पानी के इनलेट और आउटलेट लेजर उपकरण के शीतलन इंटरफ़ेस के अनुरूप, और पाइप कनेक्शन और सीलिंग के लिए उपयुक्त उपाय करें। सुनिश्चित करें कि चिलर और लेजर उपकरण के बीच कनेक्शन मजबूत और विश्वसनीय है, और पानी के रिसाव और रिसाव से बचें।
4. ठंडा पानी का तापमान और प्रवाह दर नियंत्रित करेंःलेजर उपकरण की आवश्यकताओं के अनुसार शीतलन पानी के तापमान और प्रवाह दर को नियंत्रित करें।चिलर आमतौर पर एक तापमान नियंत्रण प्रणाली से लैस होते हैं जो शीतलन पानी के तापमान सीमा को सेट कर सकते हैं. लेजर उपकरण का एक स्थिर ऑपरेटिंग तापमान बनाए रखने के लिए ठंडा पानी का तापमान सेट सीमा के भीतर है सुनिश्चित करें।सुनिश्चित करें कि शीतलन पानी का प्रवाह लेजर और अन्य महत्वपूर्ण घटकों को प्रभावी ढंग से ठंडा करने के लिए पर्याप्त है.
5नियमित रखरखाव और सफाई:नियमित रूप से शीतलन प्रणाली की जांच और रखरखाव करें ताकि इसका सामान्य संचालन और कुशल गर्मी अपव्यय सुनिश्चित हो सके।शीतलक और हीट एक्सचेंजर की सतहों से धुँध और गंदगी को साफ करें ताकि शीतलन की प्रभावशीलता बनी रहे- पाइप और कनेक्शनों में रिसाव की जांच करें और उन्हें तुरंत मरम्मत करें।
6निगरानी और रिकॉर्डिंग:शीतलन प्रणाली के संचालन की स्थिति, शीतलन पानी के तापमान, प्रवाह, दबाव और अन्य मापदंडों सहित नियमित रूप से निगरानी करें।शीतलन प्रणाली के संचालन को रिकॉर्ड करें ताकि संभावित समस्याओं की पहचान और शीघ्रता से हल किया जा सके.
ये शीतलन प्रणाली के विन्यास और उपयोग के लिए सामान्य दिशानिर्देश हैं। लेजर उपकरण और चिलर के मॉडल, निर्माता के दिशानिर्देशों के आधार पर विशिष्ट चरण और आवश्यकताएं भिन्न हो सकती हैं,और वास्तविक अनुप्रयोग वातावरणइसलिए,यह लेजर उपकरण और चिलर के लिए प्रासंगिक प्रलेखन का संदर्भ लेने और निर्माता की सिफारिशों और मार्गदर्शन का पालन करने के लिए सिफारिश की जाती है जब विन्यास और शीतलन प्रणाली का उपयोग.
