JLSFD-20HP निम्न तापमान शीतलक, हवा से ठंडा पानी के शीतलक 50HZ 60HZ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | JIALIS |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | JLSFD-20HP |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Discuss |
| पैकेजिंग विवरण: | प्लाईवुड लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 300 इकाइयां |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | एयर कूल्ड कम तापमान वाला पानी चिलर | नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर |
|---|---|---|---|
| आउटलेट पानी का तापमान: | -30-35℃ | कंप्रेसर प्रकार: | स्क्रॉल/अर्ध-हर्मेटिक/हर्मेटिक |
| बाष्पीकरण करनेवाला: | पानी की टंकी का तार/शैल और ट्यूब | कंडेनसर: | फिनेड ट्यूब |
| कंडेनसर पंखे: | अक्षीय/केन्द्रापसारक | शोर स्तर: | ≤75dB(ए) |
| वोल्टेज: | 220V/380V/415V/440V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| शीतल: | R22/R407C/R134A/R410A/R404A | सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। |
| पंप: | केन्द्रापसारक/ऊर्ध्वाधर | वारंटी: | 12 महीने |
| प्रमुखता देना: | कम तापमान वाला चिलर 60 हर्ट्ज,कम तापमान वाले शीतलक हवा से ठंडा,हवा से ठंडा पानी के चिलर 50 हर्ट्ज |
||
उत्पाद विवरण

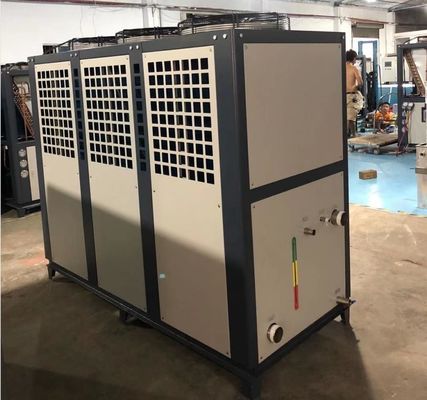

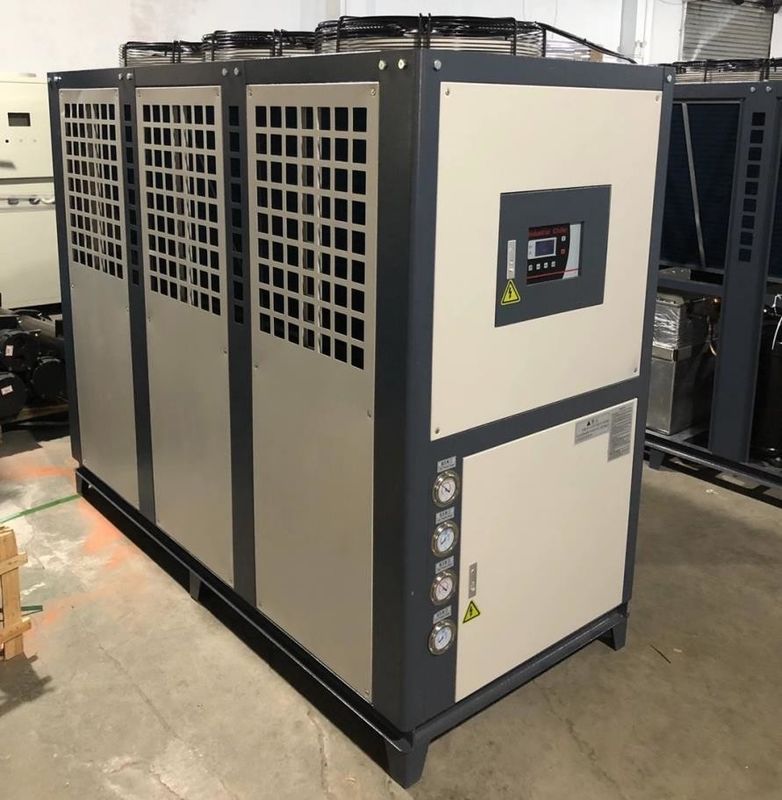

जेएलएसएफडी-20एचपी वायुप्रशीतित निम्न तापमान वाले जल शीतलक जैविक नमूनों को फ्रीज करना, दवाएं और टीके तैयार करना
उत्पाद का वर्णन:
कम तापमान वाला शीतलक एक उपकरण है जिसका उपयोग कम तापमान वाले ठंडे पानी का उत्पादन करने के लिए किया जाता है। इसमें आमतौर पर कंप्रेसर, कंडेनसर, वाष्पीकरण और नियंत्रण प्रणाली होती है।कम तापमान के शीतलक कंप्रेसर की कार्रवाई के तहत काम कर रहे माध्यम (आमतौर पर प्रशीतन) के परिसंचरण द्वारा वाष्पीकरण से गर्मी अवशोषित करता है, और फिर कंडेनसर के माध्यम से गर्मी जारी करता है, अंत में कम तापमान वाले ठंडे पानी का उत्पादन करता है।
निम्न तापमान वाले शीतलक का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिनमें औद्योगिक प्रशीतन, चिकित्सा उपकरण, प्रयोगशालाएं, खाद्य प्रसंस्करण, रासायनिक प्रक्रियाएं आदि शामिल हैं।इनका उपयोग उपकरण या प्रक्रियाओं में ताप स्रोतों को ठंडा करने के लिए किया जा सकता है, विशिष्ट आवश्यकताओं को पूरा करने के लिए तापमान को नियंत्रित करना।
क्रायोजेनिक चिलर का कार्य तापमान आमतौर पर -5 डिग्री सेल्सियस से -100 डिग्री सेल्सियस के बीच होता है और विशिष्ट तापमान सीमा अनुप्रयोग आवश्यकताओं पर निर्भर करती है।वे विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए स्थिर कम तापमान ठंडा पानी प्रदान कर सकते हैं.
उत्पाद की विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताःवायु-कूल्ड चिलर को पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जोड़ने की आवश्यकता नहीं है। यह स्वतंत्र है और इसे स्थापित करना और स्थानांतरित करना आसान है।
2उच्च दक्षता और ऊर्जा की बचतःहवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो निर्धारित तापमान आवश्यकताओं को कम समय में प्राप्त कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3. आसान रखरखावःवायुप्रशीत शीतलक संरचना में सरल है, रखरखाव में आसान है, सफाई और मरम्मत में आसान है।
4.कम शोरःवायु-कूल्ड चिलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5. स्वचालित नियंत्रण:वायु-कूल्ड चिलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापन:वायु-कूल्ड चिलर का उपयोग अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ मिलकर किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप |
16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | JLSFD-1HP | JLSFD-2HP | JLSFD-3HP | JLSFD-4HP | JLSFD-5HP | JLSFD-6HP | JLSFD-8HP | JLSFD-10HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | -30°C-35°C | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | JLSFD-12HP | JLSFD-15HP | JLSFD-20HP | JLSFD-25HP | JLSFD-30HP | JLSFD-40HP | JLSFD-50HP | JLSFD-60HP | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | -30°C-35°C | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल ओवरहीट प्रोटेक्टर, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
क्रायोजेनिक चिलर का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, कुछ मुख्य अनुप्रयोग उद्योगों में शामिल हैंः
1औषधीय और जैविक उद्योग:कम तापमान वाले शीतलक दवा, जैव प्रौद्योगिकी और चिकित्सा उपकरणों के क्षेत्र में महत्वपूर्ण भूमिका निभाते हैं। उनका उपयोग रिएक्टरों, प्रयोगशाला उपकरणों को ठंडा करने,क्रिओप्रोसेर्वेबल जैविक नमूने, दवाएं और टीके तैयार करें, और भी बहुत कुछ।
2खाद्य प्रसंस्करण उद्योग:खाद्य प्रसंस्करण और प्रशीतन की प्रक्रिया में, खाद्य पदार्थों के तापमान और भंडारण स्थितियों को नियंत्रित करने के लिए निम्न तापमान शीतलक का उपयोग किया जाता है। उनका उपयोग जमे हुए खाद्य पदार्थों, प्रशीतित भंडारण में किया जा सकता है,फल और सब्जियों का संरक्षण, पेय पदार्थों का उत्पादन आदि।
3औद्योगिक प्रशीतन उद्योग:कम तापमान वाले चिलर का व्यापक रूप से औद्योगिक प्रशीतन के क्षेत्र में उपयोग किया जाता है। उदाहरण के लिए, उनका उपयोग प्लास्टिक इंजेक्शन मोल्डिंग मशीनों, धातु प्रसंस्करण उपकरण,अर्धचालक विनिर्माण उपकरण, लेजर कटिंग मशीन, इलेक्ट्रॉनिक घटक निर्माण, और अधिक।
4प्रयोगशाला अनुसंधान उद्योग:कई प्रयोगशालाओं को प्रयोगात्मक आवश्यकताओं को पूरा करने के लिए तापमान को ठीक से नियंत्रित करने की आवश्यकता होती है।प्रयोगशालाओं में अनुसंधान कार्य का समर्थन करने के लिए स्थिर निम्न तापमान वातावरण प्रदान करने के लिए क्रायोजेनिक शीतलक का उपयोग किया जा सकता है, जैसे कि सामग्री विज्ञान, रसायन विज्ञान, भौतिकी और अन्य क्षेत्र।
5रासायनिक प्रक्रिया उद्योग:रासायनिक प्रतिक्रियाओं को आमतौर पर विशिष्ट तापमान स्थितियों में करने की आवश्यकता होती है और निम्न तापमान वाले शीतलक आवश्यक निम्न तापमान वातावरण प्रदान कर सकते हैं।रासायनिक प्रक्रिया उद्योग में अनुप्रयोगों में संश्लेषण प्रतिक्रियाएं शामिल हैं, विलायक वसूली, सुधार प्रक्रियाएं आदि।
इसके अलावा अन्य उद्योगों जैसे एयरोस्पेस, इलेक्ट्रॉनिक्स विनिर्माण, धातु उद्योग, ऊर्जा उद्योग आदि में भी क्रायोजेनिक चिलर का उपयोग किया जाता है।इनका अनुप्रयोग व्यापक है और विभिन्न उद्योगों की विशिष्ट आवश्यकताओं को पूरा कर सकते हैं।.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
क्रायोजेनिक शीतलक तेल और गैस प्रसंस्करण उपकरण की उत्पादकता कैसे बढ़ा सकते हैं?
क्रायोजेनिक चिलर तेल और गैस प्रसंस्करण उपकरण की उत्पादकता को निम्नानुसार बढ़ा सकते हैंः
1शीतलन उपकरण:तेल और गैस प्रसंस्करण उपकरण ऑपरेशन के दौरान बहुत अधिक गर्मी उत्पन्न करते हैं, और उचित शीतलन के बिना, उपकरण अधिक गर्म हो सकता है या विफल हो सकता है।कम तापमान वाले शीतलक उपकरण के तापमान को कम करने और उसके सामान्य संचालन को सुनिश्चित करने के लिए शीतलन जल प्रदान कर सकते हैंउपकरण को उचित तापमान सीमा के भीतर रखकर गर्मी के नुकसान से बचा जा सकता है, उपकरण का जीवनकाल बढ़ाया जा सकता है और उत्पादकता बढ़ाई जा सकती है।
2नियंत्रण तापमानःतेल और गैस प्रसंस्करण में कुछ प्रतिक्रियाओं और कार्यों को विशिष्ट तापमान स्थितियों में करने की आवश्यकता होती है।क्रायोजेनिक चिलर एक सटीक निम्न तापमान वातावरण प्रदान कर सकते हैं ताकि यह सुनिश्चित हो सके कि ऑपरेशन इष्टतम तापमान पर किए जाएंतापमान को ठीक से नियंत्रित करके, प्रतिक्रिया दरों को बढ़ाया जा सकता है, उत्पाद की गुणवत्ता को अनुकूलित किया जा सकता है, और उत्पादन दक्षता में वृद्धि की जा सकती है।
3. संघनक प्रदान करें:तेल और गैस प्रसंस्करण में, गैसों को आगे के प्रसंस्करण और पृथक्करण के लिए तरल पदार्थों में परिवर्तित करने के लिए अक्सर संघनन की आवश्यकता होती है।इसे तेजी से ठंडा करने और तरल अवस्था में बदलने की अनुमति देता है, जिससे प्रसंस्करण में तेजी आएगी और उत्पादन की दक्षता बढ़ेगी।
4अपशिष्ट गर्मी का पुनः उपयोगःतेल और गैस प्रसंस्करण के दौरान उत्पन्न अपशिष्ट गर्मी को कम तापमान वाले शीतलक द्वारा पुनः प्राप्त और पुनः उपयोग किया जा सकता है। अपशिष्ट गर्मी का उपयोग अन्य तरल पदार्थों, वाष्पीकरण प्रक्रियाओं, हीटिंग आदि को गर्म करने के लिए किया जा सकता है।इस प्रकार ऊर्जा दक्षता और उत्पादन दक्षता में वृद्धि.
उचित शीतलन, तापमान नियंत्रण और अपशिष्ट गर्मी की वसूली के लिए क्रायोजेनिक चिलर का उपयोग करके, तेल और गैस प्रसंस्करण उपकरण अधिक कुशलता से काम कर सकते हैं, ऊर्जा की बर्बादी को कम कर सकते हैं,और उत्पादकता में वृद्धिइससे उत्पादन लागत में कमी आती है और समग्र अर्थव्यवस्था में सुधार होता है।
